CuCrZr vs 純銅：AM熱管理部品とインサートの選択

純銅とCuCrZr系合金は、すべてのAM熱管理部品において互換性のある選択肢ではありません。純銅は、導電性が材料選択の主な理由である場合に通常要求されます。CuCrZr系銅合金は、強度、耐摩耗性、熱曝露、または機械加工インターフェースの安定性がより重要となる場合に検討されることがあります。有用なRFQでは、材料の見積もりを依頼する前に部品の機能を説明する必要があります。

Newayでは、銅3Dプリンティングサービスのリクエストを、導電経路、熱伝達面、機械的負荷、最終機械加工要件に分けて検討します。購入者は、ヒートスプレッダー、サーマルインサート、冷却ブロック、導電性治具、バスバー状コネクタ、またはエネルギーシステム部品を調達している可能性があります。各部品で銅の使用方法が異なるため、材料の選択は機能を制御する表面に結び付ける必要があります。

この記事は、購入者が根拠のない特性の約束に頼ることなく、AM熱ハードウェア用の純銅とCuCrZrを比較するのに役立ちます。目標は、何を印刷する必要があるか、何を機械加工する必要があるか、そして受入のためにどのようなエビデンスが必要かを定義することです。

導電性のために純銅が選ばれる場合

純銅は、電気伝導率または熱伝導率が最も重要な要件である場合に通常選択されます。例としては、ヒートスプレッダー、導電性インサート、コンパクトな電流経路、サーマルブロック、および低抵抗が重要なプロトタイプ銅チャンネルが挙げられます。部品が単純で平坦で機械加工が容易な場合、純銅のビレットやバーの方がAMよりも実用的かもしれません。積層造形は、形状、統合、または少量の複雑さによって正当化されるべきです。

C101銅は、購入者が純銅ルートを希望する場合に要求されることがありますが、図面にはどの表面が電流または熱を伝えるかを明記する必要があります。定義された接触面のない導電体だけでは、完成見積もりには十分な情報とはなりません。見積もりには、サポート戦略、接触面の機械加工、表面状態、およびそれらのポイントが受入を管理する場合の購入者定義の導電性エビデンスを含める必要があります。

純銅はまた、表面処理に関する慎重な議論が必要です。粗い印刷面、サポート痕、または酸化表面は、部品が端子やサーマルプレートに接触する場合には許容されない可能性があります。購入者が清潔なコンタクトパッドを必要とする場合、そのパッドは印刷後に機械加工または仕上げ加工されるべきであり、生のAM表面から想定されるべきではありません。

購入者はまた、部品全体の導電性と局所的なインターフェース性能を分離する必要があります。固体銅ボディは導電性のために選択されるかもしれませんが、最も重要な損失は、不適切に準備された接触面、緩んだファスナー、または粗いサーマルパッドで発生する可能性があります。つまり、RFQには合金名だけでなく、組み合わせるハードウェアと表面状態を含める必要があります。

CuCrZr系合金がより実用的な場合

CuCrZr系材料は、銅部品により多くの機械的負荷がかかる場合に検討されることがあります。サーマルインサートはクランプ荷重も支える可能性があります。冷却コンポーネントにはねじ接続が含まれる場合があります。導電性ツールは、摩耗、滑り接触、または繰り返し組み立てを受ける可能性があります。そのような場合、購入者は、合金ルートが完成部品の実用性を向上させる場合に導電性のトレードオフを受け入れることがあります。決定は、材料名だけで選択するのではなく、用途に照らしてレビューされるべきです。

熱曝露も議論に影響を与える可能性があります。部品が高温付近で動作する場合、購入者は環境、接触圧力、冷却条件、および熱サイクルが予想されるかどうかを明記する必要があります。Newayは、購入者が提供する要件なしに、重要な熱用途に材料を割り当てることはありません。CuCrZrは検討に値するかもしれませんが、その使用は図面の要件と材料の入手可能性で確認されるべきです。

被削性と後処理は見積もりに含めるべきです。ねじ、穴、シール面、およびパッド表面は、印刷された本体よりも重要になる場合があります。CuCrZr系部品に熱処理、機械加工、または表面仕上げが必要な場合、これらの作業は、購入前に価格を比較する前に、個別のスコープ項目としてリストアップされるべきです。

入手可能性もルートに影響を与える可能性があります。材料は紙面では魅力的でも、粉末の入手可能性、検証済みのプロセス履歴、または後処理の期待が注文サイズやスケジュールに適合しない場合、実用的でないことがあります。購入者が複数の銅ルートに対してオープンである場合、RFQにその旨を明記する必要があります。これにより、Newayは部品の機能を変更することなく、主要材料と実用的な代替材料を見積もることができます。

両方の銅ルートに影響する機械加工インターフェース

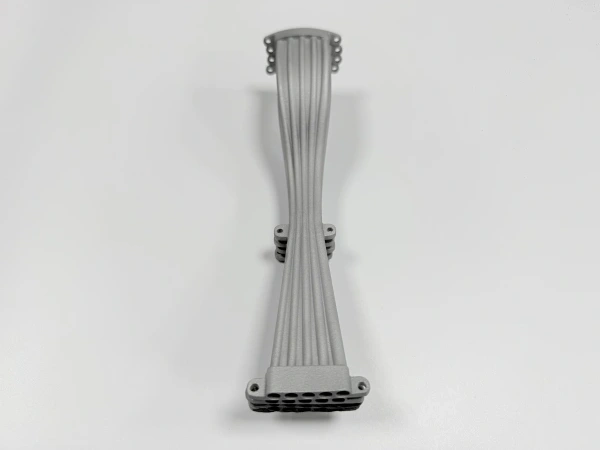

純銅とCuCrZr AM部品の両方に、多くの場合機械加工されたインターフェースが必要です。コンタクトパッド、熱面、ボルトボス、Oリングランド、ねじポート、ベアリング状の嵌合、および基準パッドは、性能を制御する場合に印刷されたままにしてはいけません。印刷後には、平面度、穴位置、ねじ品質、または治具基準を作成するために、CNC機械加工が必要になる場合があります。

両方の材料についてサポート位置を確認する必要があります。熱面のサポート痕は、余分な材料と仕上げにつながる可能性があります。非機能的な外装のサポート痕は許容される場合があります。内部チャンネルは、粉末除去と洗浄アクセスについてチェックする必要があります。部品が銅製熱交換器として使用される場合、入口と出口の形状について材料ルートと一緒に議論する必要があります。

購入者はまた、表面が仕上げ加工の前後に測定されるかを定義する必要があります。コーティング、研磨、または洗浄の前に機械加工されたパッドは、最終的な接触状態を表さない可能性があります。受入チームが完成部品をチェックする場合、見積もりはどの作業が最終表面を作成するかを明記する必要があります。

熱および電気機能の検査メモ

検査は、購入される機能に一致する必要があります。銅製サーマルインサートには、熱接触面の平面度と表面チェックが必要な場合があります。導電性コネクタには、ボルトパッドと穴の寸法チェックが必要な場合があります。熱交換器には、購入者定義のリークまたは圧力試験が必要な場合があります。材料記録は有用かもしれませんが、部品がアセンブリに接触する箇所の機能検査に代わるものではありません。

粉末床溶融結合やその他の銅AMルートは、現実的な後工程とともに見積もられるべきです。購入者は、印刷、必要な場合は熱処理、サポート除去、機械加工、洗浄、表面仕上げ、および最終検査を必要とする場合があります。部品がエネルギーおよび電力機器用の場合、温度、圧力、腐食、および電気的絶縁要件をルート承認前に含める必要があります。

Newayは、図面や仕様で定義されていない材料特性値を約束することは避けます。購入者が特定の導電性または機械的受入試験を必要とする場合、その要件をRFQで提供し、見積もりに適切なエビデンスを含められるようにする必要があります。

検査のタイミングは検査の種類と同じくらい重要です。最終仕上げ前に測定された接触面は、出荷状態を表さない可能性があります。熱処理記録はポート形状を確認しません。リークまたはフローチェックは、ボルト止めパッドが十分に平坦であることを証明しません。購入者は、各受入記録をそれが検証するフィーチャーに結び付けて、実際のリスクを見逃す文書を見積もりに含めないようにする必要があります。

RFQ前に確認すべき材料入手可能性の質問

見積もりを依頼する前に、必要な銅グレード、代替品が許容されるかどうか、部品数量、プロトタイプまたは量産段階、導電性または熱伝達の優先順位、負荷条件、動作環境、機械加工面、表面処理の期待、内部チャンネル、および検査記録を確認します。純銅とCuCrZrの両方が許容される場合、1つの材料をすべての要件に強制するのではなく、代替見積もりラインを依頼します。

材料の決定は実用的であるべきです：導電性が支配的な要件であり形状がAMを正当化する場合は純銅、部品機能が機械的安定性、摩耗の考慮、または熱曝露の検討も要求する場合はCuCrZr系材料。最終的な選択は、完成したインターフェースと購入者が受入に必要なエビデンスに結び付ける必要があります。
