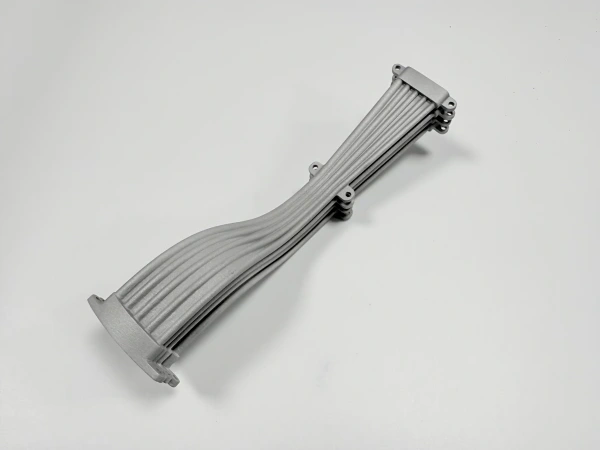

大型構造部品向けの DED および WAAM 金属 3D プリンティング

DED および WAAM による金属 3D プリンティングは、購入者が小型で詳細な PBF 部品の製造を目的としていない場合に適切となります。一般的な疑問点は、 oversized な素材からの機械加工や新しい工具の鋳造と比較して、大きな構造部品、修復盛肉、またはニアネット形状の金属ブランクを、より少ない廃棄物、より少ない工具、あるいはより優れたリードタイムの柔軟性で生産できるかどうかです。

この工程選択の決定は、材料が発注される前に見積もりに影響を与えます。大型金属積層製造は、熱入力量、変形リスク、機械加工余裕量、検査へのアクセス性、および印刷形状と仕上げ面との境界線を変化させます。購入者は、発注内容が修復なのか、機械加工用のニアネットブランクなのか、プロトタイプ構造なのか、それとも小ロットの構造部品なのかを定義する必要があります。

Neway は、堆積形状と最終部品の合否判定を明確に分けることで、指向性エネルギー堆積（DED）、WAAM、EBAM、およびレーザー金属堆積に関する要望を検討します。堆積された部品は通常、最終形状ではありません。CNC 機械加工、熱処理、表面仕上げ、および検査は、商業的な範囲に含まれることがよくあります。

大型部品が PBF から移行すべき時期の確認

粉末床溶融結合（PBF）は、詳細な部品、内部流路、コンパクトなブラケット、および高い特徴解像度において優れています。一方、DED、WAAM、および EBAM は、大きな作業空間への金属付加、摩耗領域の修復、ニアネットブランクの構築、あるいはサポート除去や粉末ベッドサイズが現実的な制約とならない構造体の作成といった異なる理由で検討されます。

大型構造部品は通常、荷重経路、溶接に似た堆積挙動、残留応力、機械加工へのアクセス性、および検査証拠によって評価されます。部品が厳密な仕上げ寸法を必要とする単純なプレート、シャフト、フランジ、またはブロックである場合、素材からの CNC 加工の方がクリーンな工程であり続ける可能性があります。しかし、部品に大量のビレット材料を廃棄することになる大きな追加リブ、ボス、曲線的な盛肉、または修復ゾーンがある場合、DED 金属 3D プリンティングサービスの検討に値します。

「サポート不要・焼結工程なしの金属 3D プリンティング DED WAAM」というフレーズは、これらの工程がバインダージェッティングやポリマーのサポート除去とは異なる働きをするため、購入者の検索によく現れます。だからといって、部品が治具固定、変形、または機械加工から自由であるという意味ではありません。これは、購入者が堆積、熱入力、および仕上げを制御課題として評価すべきであることを意味します。

もう一つの初期スクリーニングは、部品が本当に堆積金属から恩恵を受けるかどうかです。購入者がすべての面に精密な特徴を持つ長方形ブロックを必要とする場合、堆積工程は削減ではなくむしろ作業を増やす可能性があります。一方、購入者が大型の曲線ブランク、局所的な盛肉、修復用素材、あるいは機械加工中にビレットの大部分を除去することになる構造体を必要とする場合、DED または WAAM が比較検討するに値する現実的な工程となり得ます。

DED、WAAM、および EBAM は異なる大型部品課題に対応

レーザー金属堆積（LMD）は、制御された金属構築、修復、またはニアネット特徴を基材に付加する必要がある場合に議論されることが多いです。ワイヤアーク添加製造（WAAM）は、通常、より大きな構造体とワイヤ供給材の経済性について検討されます。EBAM 構造部品は、電子ビーム工程が材料、構築環境、および部品サイズに関連する場合に議論されることがあります。

以下の表は調達ガイドであり、万能な能力声明ではありません。最終的な工程選択は、材料の入手可能性、部品サイズ、特徴の詳細、受入要件、およびエンジニアリングレビューに依存します。

ニアネット形状は仕上げ形状に近いことを意味しない

DED および WAAM 部品は、しばしばニアネット形状として見積もられます。この用語は慎重に扱う必要があります。ニアネットとは、堆積工程が廃棄物を減らし、最終形状により近いブランクを作成することを目的としていることを意味します。これは、堆積直後に部品が仕上げ公差、表面粗さ、または基準要件を満たすことを意味するわけではありません。

機械加工余裕量は、見積もりを管理する最も重要な要素の一つです。大型の堆積部品は、冷却、熱処理、応力緩和、またはクランプ中に移動する可能性があります。購入者は、どの面が機能面なのか、どの面が単なる素材面なのか、そしてどのゾーンが堆積状態で残せるのかを特定する必要があります。その情報がなければ、見積もりは仕上げ工程を見積もり不足するか、重要でない領域に不要な機械加工を追加する可能性があります。

修復に関する RFQ（見積もり依頼）には異なる境界定義が必要です。供給業者は、ベース部品の材料、損傷領域、堆積前の許容除去量、盛肉位置、最終機械加工領域、および検査方法を理解する必要があります。基材と受入基準に関する十分な情報がない修復盛肉は、責任を持って見積もることが困難になる可能性があります。

大型の新規構築 RFQ では、堆積ブランクの機械加工を添加製造供給業者、購入者、または第三者のどちらが行うかを特定すべきです。機械加工の責任が分割されている場合、インターフェースデータは明確でなければなりません：素材面、基準準備、ハンドリングポイント、および堆積後に触れてはならない面。これにより、次工程に必要な材料が不足した状態で堆積ブランクが届くことを防ぎます。

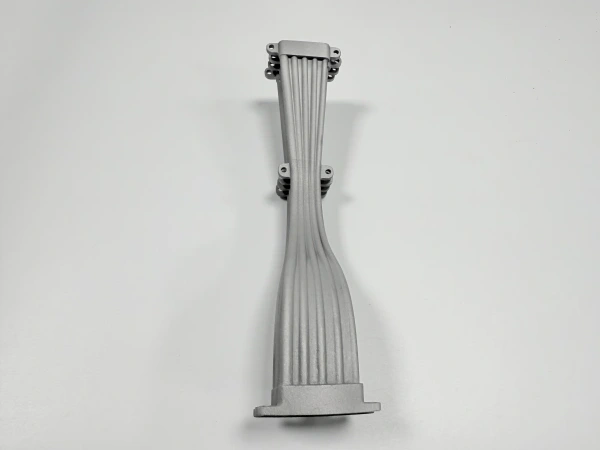

機械加工余裕量は堆積前に計画すべき

CNC 機械加工は、大型 DED または WAAM 部品にとって後付けの考慮事項ではありません。機械加工計画は、堆積形状、治具戦略、素材余裕量、および検査シーケンスに影響を与えます。堆積後および熱処理後に部品を保持できるようにするために、基準パッド、一時的なタブ、穴周りの追加素材、および犠牲面が必要になる場合があります。

熱入力と材料適合性がリスクを駆動

大型フォーマットの金属 3D プリンティングは、ワークピースに相当な熱エネルギーを加えます。これは堆積には有用ですが、修復作業において変形、残留応力、冶金学的変化、または基材との相互作用を引き起こす可能性もあります。購入者は、部品の機能に対して熱入力が許容されない限り、DED または WAAM を機械加工の単純な代替手段として扱わないようにすべきです。

材料の選択は、すべての下流工程に影響を与えます。鋼、ステンレス鋼、チタン、ニッケル合金、およびアルミニウムの工程では、異なる供給材、シールドガス、予熱または層間制御、応力緩和、熱処理、および機械加工戦略が必要になる場合があります。図面で材料の代替が許可されている場合、各工程を個別に見積もるべきです。材料が固定されている場合は、RFQ の価格算出前に正確なグレードと購入者提供の規格を提供してください。

検査には、図面で要求される場合、寸法チェック、目視確認、材料文書、非破壊検査（NDT）、硬度、または用途固有の証拠が含まれる可能性があります。安全性が重要な構造の場合、資格認定と受入責任は購入者の仕様とエンジニアリングレビューによって定義されるべきです。

熱入力は設計アドバイスにも影響を与えます。長いunsupported スパン、薄いフランジ、急激な断面変化、および重い局所盛肉は、工程がリリースされる前に形状レビューが必要になる場合があります。購入者は、一時的な拘束特徴を追加する、構築を異なるブランク戦略に分割する、または最も敏感な寸法が熱移動後に作成されるように仕上げ計画を変更することを決定するかもしれません。

大型構造金属 AM のための RFQ 範囲

信頼性の高い見積もりを取得するには、CAD または STEP データ、2D 図面、材料グレード、目標数量、新規構築か修復かの別、部品サイズ、堆積ゾーン、必要な仕上げ面、基準戦略、機械加工余裕量の期待値、熱処理または応力緩和要件、表面粗さ、検査記録、および意図される應用環境を送信してください。修復の場合、ベース部品の状態、利用可能な材料記録、損傷限界、および最終受入要件を含めてください。

Neway は、購入者が堆積ブランク要件と完成部品要件を明確に区別する場合、DED、WAAM、EBAM、および CNC の代替案を検討できます。この区別こそが、発注書が発行される前に大型構造 RFQ を見積可能、製造可能、かつ検査可能に保つものです。
