燃焼およびエネルギー用途向け Hastelloy X 3D 印刷部品の RFQ
購入者は通常、燃焼部品またはエネルギー部品が高温ガス曝露と、従来の製造方法では遅く、高価、または非現実的な形状を組み合わせている場合に、Hastelloy X 3D 印刷サービスを検討します。典型的な RFQ には、燃焼ライナー、熱シールド、ダクトセクション、バーナーテスト用ハードウェア、排気ガイド、および開発サイクルが短いエネルギー用治具が含まれます。見積もりは合金名だけでなく、薄肉部の安定性、ガス流路表面の状態、サポート除去、熱処理、HIP（熱間等方加圧）、コーティングの準備状況、および機械加工インターフェースなど、すべての要素が工程に影響を与える可能性があります。
この材料に関して、Neway のエンジニアリングレビューは部品ファミリーと高温側機能から始まります。高温ガスを単に方向転換させるだけの薄いシェルは、圧力接続されたダクトや熱サイクル中に荷重を負担する治具とは異なる価格設定になります。購入者は、どの面が高温流れにさらされるか、どの面が他のハードウェアに組み立てられるか、どの寸法がシールや位置決めを制御するか、そしてその部品がプロトタイプ、パイロット品、还是反復生産される低体積部品であるかを特定する必要があります。
この記事では、サプライヤーが意図された受入状態に合致する印刷工程を見積もれるよう、Hastelloy X の燃焼またはエネルギー用途向け RFQ を準備する方法について説明します。これは汎用的な超合金調達ではなく、高温ガス部品に焦点を当てています。
燃焼およびエネルギー用途の RFQ で Hastelloy X 3D 印刷サービスが利用される理由
Hastelloy X は、酸化環境に直面し、熱サイクルを受け、または燃焼に関連する部品に対してニッケル基超合金オプションを必要とする購入者のため、高温ガス用ハードウェアとして頻繁に検討されます。積層造形に関する RFQ では、この材料は印刷の恩恵を受ける形状と組み合わせられることが一般的です。例えば、曲がりダクト、薄肉シールド、一体化された取付タブ、小ロットのバーナー用ハードウェア、冷却またはパージ機能、および初回ビルド後に変更される可能性のあるテスト部品などです。
このプロセスは温度曝露だけで自動的に正当化されるわけではありません。単純なリング、プレート、スペーサー、または直線フランジは、素材と形状が許容されれば、機械加工または成形の方が適している場合があります。AM（積層造形）は、溶接部品を統合したり、開発ループを短縮したり、従来の複数の工程を必要とする内部特徴を含んだりする場合に、その強みを発揮します。購入者は単価を尋ねる前に、燃焼またはエネルギーとしての機能を記述すべきです。
アプリケーション用語も定義が必要です。「燃焼部品」は、低荷重のライナー試験片、高温ガスダクト、炎経路近くのセンサーボス、または反復熱テスト用の治具を意味する可能性があります。それぞれが肉厚、サポートへのアクセス、表面仕上げ、検査、および熱処理に対する異なるレビューを引き起こします。
薄肉部、ダクトの曲がり、および高温ガス面には独自の DFM レビューが必要
薄肉部は燃焼ライナーやシールドで一般的ですが、これは単に印刷可能性の問題ではありません。壁の連続性、局所的な肉厚変化、unsupported リップ、長いスロット、および鋭い角の遷移は、変形やサポート痕に影響を与える可能性があります。静的シールドとしては許容される壁でも、組立荷重を負担する場合やシールフランジが取り付けられる場合にはリスクとなる可能性があります。
ダクトおよびマニホールドの形状は、サポート除去と高温側表面へのアクセスについてレビューする必要があります。内部オーバーハングを持つ曲がり出口は印刷可能ですが、残存するサポート痕が流れを乱したり、清掃を妨げたりする可能性があります。表面がガス流路内にある場合、RFQ では軽度のクリーニング、局所機械加工、研磨仕上げ、ボアスコープ検査、または CT レビューのいずれが期待されているかを特定すべきです。その情報がなければ、2 つの見積もりが全く異なる納品状態を記述している可能性があります。
高温面近くの穴やポートには特別な注意が必要です。センサーボス、パージ穴、ねじ切りポート、およびフランジボルト穴は通常、印刷および熱処理後に機械加工が必要です。印刷状態の穴は特徴の位置決めに役立ちますが、最終的な直径、ねじ、垂直度、およびシール状態は図面で定義されるべきです。
燃焼部品の種類が見積もり工程を変更する
燃焼またはエネルギー部品の種類 | 主な製造上の懸念事項 | 見積もりを左右する可能性がある工程 | 定義すべき受入証拠 |
|---|---|---|---|
薄い燃焼ライナーまたは熱シールド | 壁の変形、縁部の安定性、高温面上のサポート痕 | ビルド方向のレビュー、応力緩和、局所表面のクリーニング | 肉厚ゾーン、縁部状態、高温面の外観基準 |
曲がりダクトまたは排気ガイド | 内部流路面および残留サポートまたは粉末 | サポート戦略、洗浄経路、ボアスコープまたは CT の議論 | アクセス可能な開口部、流路要件、内部検査方法 |
バーナーまたは熱テスト用治具 | 熱サイクル、治具インターフェース、改訂変更 | 熱処理、交換可能な機械加工インサート、選択された CMM レポート | テスト段階、重要な取付データム、許可される設計変更 |
高温ガス近くのセンサーボス | ねじ品質、シール性、ガス流路への位置合わせ | 熱処理後の CNC 钻孔、タップ加工、スポットフェイシング | ねじ規格、シール面の粗さ、ポート位置公差 |
コーティング対応の高温側部品 | TBC または酸化防止コーティング前の表面準備 | サポート除去、表面処理、コーティングサプライヤーとの連携 | コーティングゾーン、マスク領域、コーティング前の表面状態 |
この表は有用です。なぜなら、Hastelloy X 3D 印刷部品は、印刷された開発アイテム、熱処理済みブランク、機械加工された組立部品、またはコーティング対応の高温側部品として価格設定される可能性があるからです。購入者は、工程カテゴリが同一でない限り、価格を比較すべきではありません。

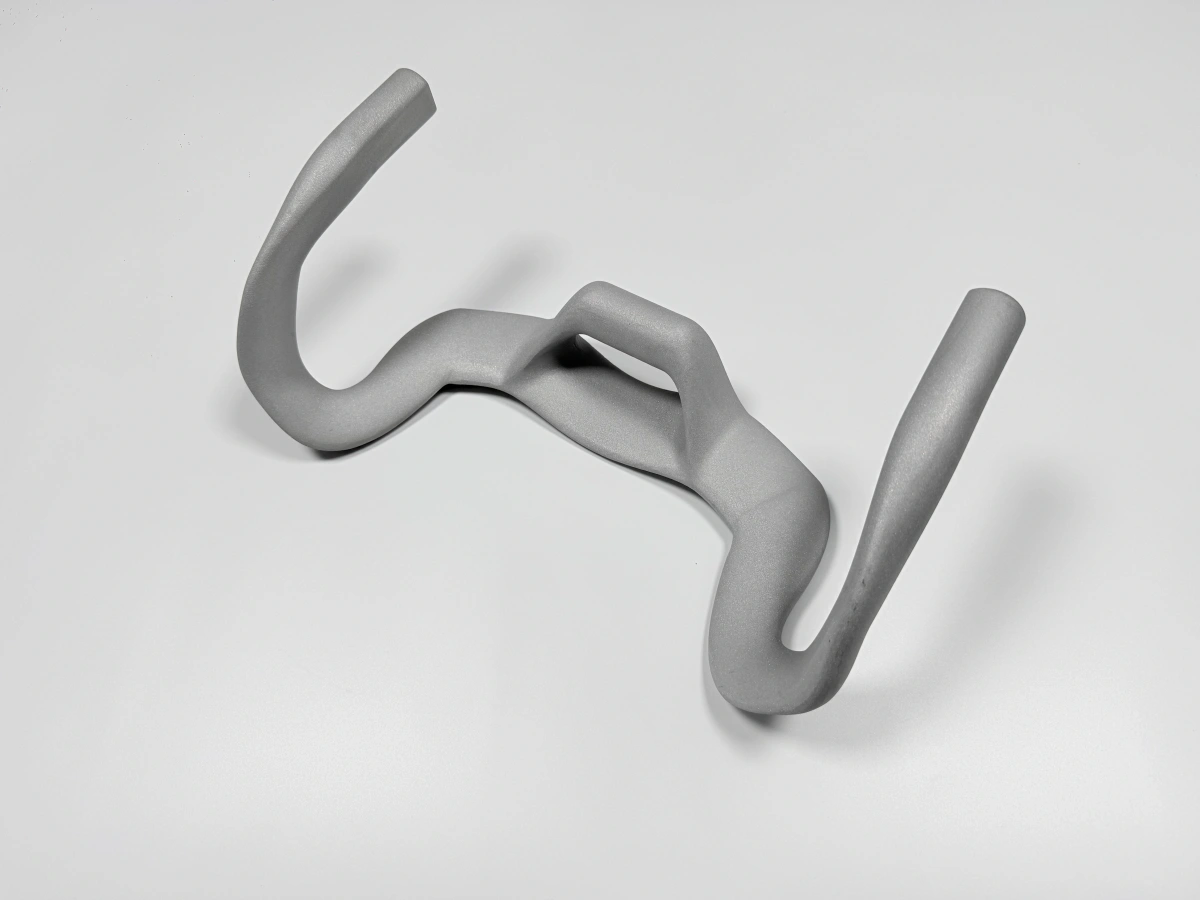

熱処理、HIP、および TBC は同じ決定ではない
熱処理は通常、残留応力、寸法安定性、または必要な材料状態について議論されます。薄い燃焼用ハードウェアの場合、熱処理後に部品が変位する可能性があるため、順序が重要です。フランジまたはポートが精密である必要がある場合、機械加工は熱処理の前ではなくその後に行われる必要があります。
HIP（熱間等方加圧）は、部品に疲労の懸念、圧力関連性、重要な熱サイクル、または内部欠陥低減に関連する顧客の受入要件がある場合に評価すべきです。一部の高温セクション部品では必須項目となることがありますが、初期のバーナー適合テスト部品ではオプションの HIP 価格設定だけで十分な場合があります。RFQ では、HIP が必須か、オプションか、あるいはエンジニアリング推奨に委ねられているかを明記すべきです。
耐熱コーティング（TBC）は別の決定に属します。TBC の議論は、高温側曝露、コーティングゾーン、表面準備、およびマスキング要件に依存します。コーティング対応の Hastelloy X 部品は、コーティング面からサポート痕を除去し、選択された領域で粗さを制御し、組立または接地のためにどの表面をコーティングせずに残すかについての合意が必要となる場合があります。
高温ゾーン近傍のインターフェースにおける CNC および EDM の範囲
部品にシール面、ボルトパターン、ねじ切りポート、フランジデータム、センサーシート、ガスケットランド、または嵌合面がある場合、CNC 機械加工を明記すべきです。これらの特徴は、燃焼またはエネルギー部品が組立およびテスト可能かどうかをしばしば制御します。これらを印刷状態で残すことは、図面が機能に合致する公差と粗さ範囲を与えている場合にのみ許容される可能性があります。
スロット、ノッチ、または到達困難な特徴が印刷後にきれいにフライス加工できない場合、EDM または特殊機械加工が議論に入ることがあります。購入者は、その特徴が流路縁、クリアランス逃がし、还是組立データムであるかをマークすべきです。その区別が局所的な见证マークが重要かどうかを制御します。薄肉部品の場合、 fixture 計画は切削時間と同じくらい重要である可能性があります。なぜなら、過度のクランプがシェルを変形させる可能性があるからです。
機械加工余量はビルド前に含めるべきです。CAD モデルが至る所で完成寸法を表している場合、Neway はフランジ、パッド、またはポートに素材を追加する承認を必要とするかもしれません。コーティング対応部品は、どの表面が機能的であるかに応じて、コーティング前に機械加工し、コーティング後に検査する必要があるかもしれません。
高温ガス部品の検査は故障モードに従うべき
Hastelloy X 燃焼部品の検査は、汎用的な図面注記からコピーすべきではありません。高温ガスダクトは内部清浄度の証拠を必要とするかもしれず、ライナーは肉厚と縁部のレビューを必要とし、センサーポートはねじとシールの検査を必要とするかもしれません。熱治具は、高温側表面が厳密な形状特徴でない場合、取付面の選択された CMM ポイントだけを必要とするかもしれません。
エネルギーおよび電力用途の場合、受入には漏れ関連性、圧力曝露、熱サイクル、腐食または酸化曝露、およびテスト記録の文書化が含まれる可能性があります。購入者は、これらのうち実際に適用されるものを明記すべきです。考えられるすべての記録を要求することはコストを増大させ、設計学習のみを必要とするプロトタイプを遅らせる可能性があります。
内部チャンネルまたはダクト表面が存在する場合、標準的な外部 CMM 検査では重要な特徴を検証できない可能性があります。ボアスコープレビュー、CT 議論、断面化された见证試験片、流路洗浄の証拠、または圧力/漏れ要件は、形状と受入要件に応じて検討される可能性があります。これらのチェックは見積もり確定前に指定されるべきです。
Hastelloy X 高温ガス見積もりが信頼できるために必要な RFQ 詳細
信頼性の高い Hastelloy X 3D 印刷サービスの見積もりを得るには、STEP ファイル、2D 図面、部品改訂、数量、プロトタイプ还是反復生産段階、高温ガスまたはエネルギー用途、既知の場合は温度範囲、圧力または漏れ関連性、熱サイクル条件、臨界肉厚、機械加工面、ポート、ねじ、シール面、コーティングまたは TBC ゾーン、熱処理の期待値、HIP 要件またはオプション価格リクエスト、表面仕上げゾーン、検査記録、および目標納期を送信してください。
設計がまだ柔軟である場合、DFM のために変更可能な特徴をマークしてください。有用なオプションには、排水または洗浄アクセスの追加、鋭い角を滑らかな遷移に変更すること、ポートへの機械加工余量の追加、サポートに敏感な面の再配置、または内部表面が洗浄または検査できない場合の部品分割が含まれます。印刷ブランク、熱処理済みブランク、機械加工部品、およびコーティング対応部品を分離することで、見積もりはより比較可能になります。
