SLM-Fertigungsbereitschaft für die Freigabe von Metall-AM-Bestellungen
Eine SLM-Fertigungsbestellung sollte nicht nur deshalb freigegeben werden, weil eine STEP-Datei gedruckt werden kann. Bei Metall-AM-Teilen muss die Bestellung die Erwartung an das fertige Teil festlegen: welche Merkmale wie gedruckt bleiben, welche Flächen CNC-Bearbeitung erfordern, welche Stützen akzeptabel sind, welche Nachbearbeitungsschritte erforderlich sind und welche Aufzeichnungen für die Wareneingangsprüfung verwendet werden. Wenn diese Punkte offen gelassen werden, kann der Lieferant einen druckbaren Rohling anbieten, während der Käufer ein fertiges Industrieteil erwartet.
Neway prüft Aufträge für Pulverbett-3D-Druckdienstleistungen aus Sicht der Bestellfreigabe. Die Frage ist, ob die Teams für Konstruktion, Einkauf und Wareneingang alle dieselben Dokumente lesen und denselben Weg verstehen können. Ein Freigabepaket, das für die konventionelle Zerspanung funktioniert, benötigt oft zusätzliche AM-Details, da Bauorientierung, Stützenkontakt, Eigenspannungen und Nachbearbeitung Teil der Fertigungsentscheidung sind.
Dieser Artikel erklärt, was vor der Freigabe von SLM-Metall-3D-Druckarbeiten festgelegt werden sollte. Er ist nützlich, wenn ein Prototyp genehmigt wurde, wenn eine Pilotserie in den Wiederholungskauf übergeht oder wenn ein Präzisions-Metall-AM-Teil funktionelle Oberflächen hat, die nicht als rohe gedruckte Geometrie behandelt werden können.
Vor der Baufreigabe einzufrierende SLM-Eingaben
Der erste Freigabepunkt ist die Geometriebasis. Für die Bauvorbereitung wird eine neutrale CAD-Datei benötigt, aber die 2D-Zeichnung steuert den Endzustand. Revisionsstand, Materialgüte, Menge, Servicekategorie und Anwendungsumgebung sollten in Bestellung, Zeichnung und Angebot übereinstimmen. Wenn der Käufer in der E-Mail ein Material und in der Zeichnung ein anderes Material angibt, kann der Bau nicht sauber freigegeben werden.
SLM-Additive Fertigung erfordert auch Entscheidungen, die in einer reinen Zerspanungsbestellung nicht sichtbar sind. Die Bauorientierung beeinflusst Stützenposition, Treppenstufenrichtung, Oberflächenbelastung, thermische Geschichte und Bearbeitungszugabe. Der Stützenkontakt kann auf einer nicht funktionalen Unterseite akzeptabel sein, aber auf einer Dichtfläche, einem schaufelblattähnlichen Profil, einer inneren Durchgangsöffnung oder einer sichtbaren Montagefläche möglicherweise inakzeptabel. Diese Grenzen sollten eingefroren werden, bevor die Nesting- und Baudatei erstellt werden.
Der Materialzustand ist ein weiterer Freigabepunkt. Einige Metall-AM-Teile werden wie gedruckt und spannungsarm geglüht bestellt; andere benötigen Wärmebehandlung, HIP, CNC-Bearbeitung, EDM, Strahlen, Polieren oder Beschichten. Wenn die Bestellung nur „SLM-Teil“ sagt, weiß der Lieferant möglicherweise nicht, ob der Kauf einen gedruckten Rohling oder ein fertiges, montagebereites Bauteil umfasst.
Orientierungsempfindliche Flächen, die eine technische Prüfung benötigen
Beim SLM-Metall-3D-Druck reagiert nicht jede Oberfläche gleich auf die Orientierung. Nach unten gerichtete Flächen tragen in der Regel ein höheres Stützenrisiko. Hohe dünne Wände können empfindlich auf thermische Spannungen und Verzug reagieren. Breite flache Flächen können sich nach dem Spannungsarmglühen oder nach dem Entfernen der Stützen bewegen. Innere Kanalauslässe können von Pulverentfernung und Oberflächenreinigung betroffen sein. Ein Käufer, der eine Bestellung freigibt, sollte identifizieren, welche dieser Flächen funktional sind, anstatt anzunehmen, dass die Bauorientierung eine reine Lieferantenentscheidung ist.
Wir fragen, ob die wichtigste Oberfläche Strömung, Passung, Lastübertragung, Abdichtung, Ausrichtung oder Prüfung steuert. Eine unkritische Abdeckfläche kann oft eine praktischere Bauorientierung tolerieren. Eine bearbeitete Montagefläche, ein Lagersitz, ein Gewindeboss, ein Bezugspunkt oder eine Fluid-Schnittstelle können dies in der Regel nicht. Wenn die Zeichnung GD&T enthält, sollte das Bezugssystem im Hinblick auf wahrscheinlichen Stützenkontakt und Bearbeitungszugang überprüft werden. Die Bestellung sollte die Bezugsstrategie nicht dem Zufall überlassen.
Die Orientierung kann auch die Kosten verändern. Ein höherer Aufbau kann mehr Maschinenzeit in Anspruch nehmen. Eine stützenintensive Orientierung kann zusätzlichen Entfernungsaufwand und ein höheres Reinigungsrisiko bedeuten. Eine andere Orientierung kann eine kritische Fläche schützen, erfordert aber möglicherweise mehr CNC-Zugabe. Der niedrigste Rohbaupreis ist nicht immer der niedrigste Fertigteilpreis, insbesondere wenn die Bestellung Prüfung und Nachbearbeitung umfasst.
Wenn die Stützenentfernung zu einem Liefergegenstand wird
Die Stützenentfernung wird in SLM-Fertigungsaufträgen oft zu lässig behandelt. Bei einfachen Halterungen können die Stützen ohne große Diskussion entfernt und verschliffen werden. Bei Präzisions-Heißteilen, Hydraulikverteilern, medizinischen Werkzeugen, Robotikkomponenten oder kompakten Luft- und Raumfahrtvorrichtungen kann die Stützenentfernung zu einem benannten Liefergegenstand werden. Die Stützenposition, die Entfernungsmethode, verbleibende Spuren und geschützte Oberflächen beeinflussen alle die Abnahme.
Eine Stützenmarkierung auf einer später bearbeiteten Auflage ist in der Regel weniger riskant als eine Stützenmarkierung auf einer wie gedruckten Strömungsfläche. Eine Stütze in einem engen Hohlraum kann inakzeptabel sein, wenn der Zugang eingeschränkt ist. Eine Stütze in der Nähe einer dünnen Rippe kann die Rippe beim Entfernen beschädigen. Wenn EDM erforderlich ist, um ein Teil von der Bauplatte zu trennen oder ein empfindliches Merkmal zu schützen, sollte dieser Vorgang in den Arbeitsplan aufgenommen werden und nicht erst nach dem Druck entdeckt werden.
Käufer können die Bestellung klarer machen, indem sie stützenfreie Zonen, Flächen, die nach dem Entfernen bearbeitet werden dürfen, und Merkmale, die wie gedruckt bleiben müssen, benennen. Wo Stützennarben akzeptabel sind, kann die Zeichnung den Bereich oder die funktionale Grenze angeben. Wo sie nicht akzeptabel sind, benötigt der Lieferant Zeit, um die Orientierung anzupassen oder eine Konstruktionsänderung zu besprechen, bevor der Bau beginnt.
Freigabepunkt | Warum wichtig vor SLM-Bau | Risiko bei Fehlen | Verantwortlicher vor Bestellung |
|---|---|---|---|
Zeichnungsrevision und STEP-Revision | Sperrt die für die Bauvorbereitung verwendete Geometrie und die Endanforderungen | Lieferant könnte auf Basis nicht übereinstimmender Daten anbieten oder drucken | Konstruktion des Käufers |
Material und Endzustand | Trennt gedruckten Rohling, spannungsarm geglühtes Teil, HIP-Teil und bearbeitetes Fertigteil | Nachbearbeitungskosten und Abnahmeumfang könnten fehlen | Konstruktion von Käufer und Lieferant |
Kritische orientierungsempfindliche Flächen | Identifiziert Flächen, die von Stützen, Treppenstufenrichtung oder Verzug betroffen sind | Bauorientierung könnte die falsche Fläche schützen | Designverantwortlicher des Käufers |
Stützenfreie Zonen | Verhindert Stützenkontakt auf Dicht-, Strömungs-, Sicht- oder ermüdungsempfindlichen Oberflächen | Entfernungsmarkierungen könnten auf funktionaler Geometrie verbleiben | Designverantwortlicher des Käufers |
CNC- oder EDM-Umfang | Definiert, welche Maße nicht auf wie gedruckten Oberflächen basieren können | Fertigungsmerkmale könnten als optional berechnet oder übersehen werden | Einkauf des Käufers und Fertigung des Lieferanten |
Prüfberichtspaket | Verbindet Zeichnungsrisiko mit Wareneingangsnachweisen | Wareneingang könnte nach Fertigstellung des Teils nach Aufzeichnungen fragen | Qualitätsteam des Käufers |

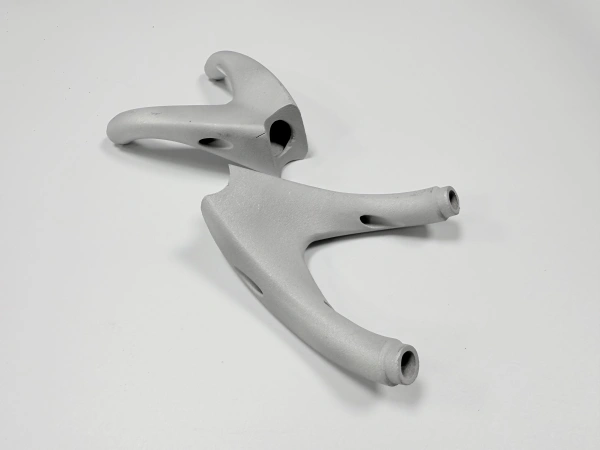

Zeichnungsvermerke, die gedruckte und fertige Merkmale trennen
Eine nützliche SLM-Zeichnung trennt wie gedruckte Oberflächen von fertigen Oberflächen. Sie muss nicht jede Textur oder kleine Kante überkontrollieren. Sie sollte die Flächen markieren, die CNC-Bearbeitung, Reiben, Gewindeschneiden, EDM, Polieren, Beschichten oder spezielle Prüfung benötigen. Diese Trennung hilft Neway, die tatsächliche Arbeit zu kalkulieren, und hilft dem Einkauf, Angebote auf derselben Basis zu vergleichen.
Einige Merkmale sollten nicht wie gedruckt belassen werden, es sei denn, der Designverantwortliche akzeptiert das Risiko. Gewinde, Passbohrungen, Dichtflächen, Lagersitze, flache Montageauflagen und kontrollierte Bezugsflächen sind typische Beispiele. Innere Kanäle sind anders: Sie sind möglicherweise mit normalen Schneidwerkzeugen nicht erreichbar, daher kann die Prüfung auf Durchflusskontrollen, Sichtzugang, CT-Überprüfung oder kundendefinierte Abnahmemethoden je nach Teilefunktion angewiesen sein.
Die Nachbearbeitungsreihenfolge sollte auch für die Bestellfreigabe ausreichend sichtbar sein. Eine Wärmebehandlung kann für Spannungsarmglühen oder Materialzustand erforderlich sein. HIP kann besprochen werden, wenn innere Dichte und ermüdungsempfindliche Nutzung Teil des Abnahmerisikos sind. CNC-Bearbeitung gehört in der Regel nach thermischen Schritten, wenn endgültige Abmessungen von stabiler Geometrie abhängen. Der genaue Weg hängt von der Zeichnung und der Materialprüfung ab, aber die Bestellung sollte diese Schritte nicht in einem einzigen Satz verstecken.
Bestellanhänge, die Nacharbeiten am Angebot reduzieren
Ein Freigabepaket für die additive SLM-Fertigung sollte die STEP-Datei, die kontrollierte 2D-Zeichnung, die Materialgüte, die Menge, den Endzustand, die kritischen Merkmale, die bearbeiteten Flächen, die Nachbearbeitungsnotizen, die Prüfanforderungen und das angestrebte Lieferfenster enthalten. Bei Wiederholungskäufen sollte es auch den genehmigten Prototypenstand oder alle Änderungsnotizen seit dem letzten Bau enthalten. Dies verhindert, dass eine Pilot-Chargen-Genehmigung jedes Mal als neues und unsicheres Teil behandelt wird.
Wenn sich das Teil noch in der Entwicklung befindet, sollte die Bestellung angeben, was festgelegt ist und was für DFM-Feedback offen ist. Beispielsweise kann ein Prototyp Stützenmarkierungen auf einer nicht funktionalen Oberfläche erlauben, während die nächste Charge eine sauberere Außenseite erfordert. Ein Hydraulik- oder Kühlteil benötigt möglicherweise eine Pulverentfernungsdiskussion, bevor die Kanalgeometrie eingefroren wird. Eine Halterung benötigt möglicherweise zusätzliches Bearbeitungsaufmaß um eine Bezugsauflage, wenn nach dem Entfernen der Stützen Verzug zu erwarten ist. Diese Entscheidungen beeinflussen das Angebot, bevor die erste Schicht gebaut wird.
Wenn ein Teil nicht für die SLM-Freigabe bereit ist, kann Neway eine Zeichnungsaktualisierung, eine andere Orientierungsprüfung, einen vereinfachten Prototypenumfang oder einen Wechsel zu CNC für einfache Geometrie empfehlen. Eine Platte, Welle, ein Abstandshalter oder Flansch ohne AM-getriebene Geometrie kann durch Zerspanung praktischer sein. SLM wird dann prüfenswert, wenn Teilekonsolidierung, innere Kanäle, Gewichtsreduzierung, schwer zerspanbares Material oder geringvolumige Komplexität den zusätzlichen Bauvorbereitungs- und Nachbearbeitungsaufwand rechtfertigen.
Für eine kontrollierte Freigabe erforderliche Informationen
Um ein zuverlässiges Angebot zu erhalten und eine fertigbare Bestellung freizugeben, senden Sie CAD- oder STEP-Daten, eine 2D-Zeichnung, Materialgüte, Bestellmenge, Prototyp- oder Wiederholungschargenstatus, Anwendungsumgebung, Flächen, die stützenfrei bleiben müssen, Flächen, die CNC oder EDM benötigen, Wärmebehandlungs- und HIP-Erwartungen, Oberflächengüteanforderungen, Prüfberichte und alle erforderlichen Wareneingangsdokumente vor dem Versand. Wenn die Zeichnung enge GD&T oder innere Kanäle enthält, heben Sie die funktionsbestimmenden Merkmale hervor.
Die stärkste SLM-Fertigungsbestellung ist nicht die längste. Es ist diejenige, die dem Lieferanten sagt, was gedruckt werden muss, was fertiggestellt werden muss, was geschützt werden muss und wie der Käufer das Teil abnehmen wird. Diese Klarheit reduziert Angebotsüberarbeitungen, schützt funktionale Oberflächen und gibt beiden Teams einen praktischen Weg von der Baufreigabe bis zur Endkontrolle.
