Bewertung von SLM-Additivfertigungsanbietern für Präzisionsmetallteile
Die Auswahl eines SLM-Additivfertigungsanbieters für Präzisionsmetallteile ist nicht dasselbe wie der Vergleich von Baukosten. Ein Anbieter kann ein optisch akzeptables gedrucktes Teil herstellen und dennoch die fertigen Anforderungen verfehlen, wenn Bezugspunktstrategie, CNC-Aufmaß, EDM-Zugang, Wärmebehandlungsbewegungen, Oberflächenbearbeitung und Prüfprotokolle nicht als Teil des Leistungsumfangs behandelt werden. Für Einkaufsteams lautet die nützliche Frage an den Anbieter: Kann diese Quelle das Teil liefern, das die Zeichnung erfordert, und nicht nur eine gedruckte Form, die dem CAD-Modell ähnelt?
Neway bewertet Fragen zur Lieferantenprüfung von Seiten des fertigen Teils. Wir betrachten, welche Merkmale die Funktion steuern, welche Flächen nachbearbeitet werden müssen, welche Aufzeichnungen die Eingangsprüfung unterstützen und wo der Bauablauf Risiken schaffen kann. Dies ist am wichtigsten für Präzisionsmetall-Additivfertigungsprojekte mit Halterungen, kompakten Gehäusen, Fluidverteilern, Werkzeugeinsätzen, Hot-Section-Komponenten, Robotikteilen oder Kleinserienbaugruppen, bei denen eine zurückgewiesene Schnittstelle den gesamten Bau verzögern kann.
Dieser Artikel gibt Käufern eine praktische Bewertungsmethode für Pulverbettfusion und SLM-Metall-3D-Druckanbieter. Es ist keine Prozessdefinition. Es ist eine Möglichkeit, Angebote zu vergleichen, die im Preis ähnlich erscheinen, sich aber in den Fertigungsnachweisen unterscheiden.
Fragen an den Anbieter, die die Leistungsfähigkeit des fertigen Teils aufdecken
Eine sinnvolle Bewertung beginnt mit dem Verständnis des Anbieters für die fertige Grenze. Fragen Sie, ob das Angebot einen gedruckten Rohling, einen spannungsarm geglühten Rohling, ein HIP-behandeltes Teil, ein CNC-gefertigtes Teil oder eine vollständig geprüfte Komponente abdeckt. Dies sind unterschiedliche Leistungen. Ein niedriger SLM-Additivfertigungspreis deckt möglicherweise nur die Bauvorbereitung, den Druck, die Stützentfernung und die Grundreinigung ab. Ein Präzisionsmetallteil kann viel mehr erfordern, bevor es installiert werden kann.
Fragen Sie als nächstes, wie der Anbieter Oberflächen behandelt, die nicht im gedruckten Zustand bleiben können. Gewinde, enge Passbohrungen, Dichtflächen, Bezugspunkte, Lagersitze, Gleitflächen, O-Ring-Nuten und Schraubenmuster erfordern normalerweise eine Bearbeitung oder ein dokumentiertes Akzeptanzverfahren. Wenn der Anbieter nur mit einer allgemeinen Aussage zur Druckgenauigkeit antwortet, weiß der Käufer immer noch nicht, wie das fertige Maß erreicht wird.
Der Anbieter sollte auch erklären, wo AM-Geometrie einen Mehrwert bietet. Eine einfache Platte, Welle, Abstandshalter oder Flansch eignet sich möglicherweise besser für die CNC-Bearbeitung. SLM wird nützlicher, wenn das Teil interne Kanäle, Teilekonsolidierung, Gewichtsreduzierung, komplexe thermische Merkmale oder schwer zerspanbare Legierungsgeometrien umfasst. Ein Anbieter, der eine Bearbeitung empfiehlt, wenn AM nicht praktikabel ist, gibt dem Käufer oft eine klarere kommerzielle Grenze.

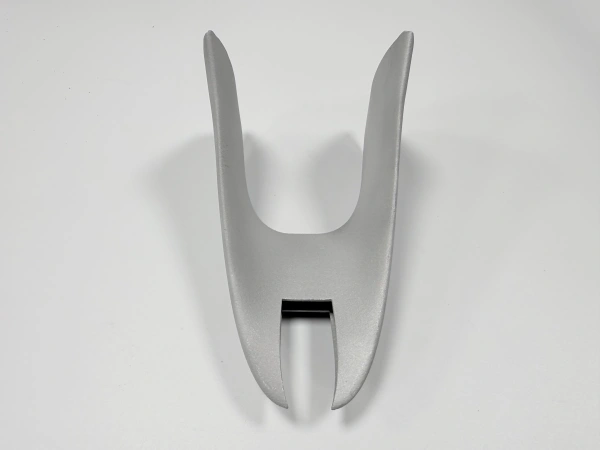

Warum die CNC-Bezugspunktstrategie wichtiger ist als Bau-Fotos
Bau-Fotos können zeigen, dass ein Teil gedruckt wurde, aber sie beweisen nicht, dass das Teil bearbeitet und gemäß Zeichnung geprüft werden kann. Bei Präzisions-SLM-Teilen verknüpft die Bezugspunktstrategie den gedruckten Rohling mit dem endgültigen CNC-Aufbau. Wenn keine Bezugspunkte, Bearbeitungslaschen, opferbaren Aufmaße oder Spannflächen vorhanden sind, kann der Anbieter Schwierigkeiten haben, das Teil zu halten, ohne dünne Wände zu verformen oder gedruckte Merkmale zu beschädigen.
Die Bewertung sollte identifizieren, welche Bezugsflächen gedruckt, welche vorbearbeitet und welche nach der thermischen Behandlung fertig bearbeitet werden. Ein zu früh erstellter Bezugspunkt kann sich nach Spannungsarmglühen oder HIP verschieben. Ein Bezugspunkt, der auf einer Stützentfernungsnarbe platziert ist, kann instabil sein. Ein Bezugspunkt, der durch die Teileausrichtung verdeckt wird, kann schwer anzutasten sein. Dies sind Fertigungsrisiken, die in einem rohen Bauangebot nicht auftauchen.
CNC-Bearbeitung nach SLM sollte als Teil des Angebots besprochen werden, nicht erst, nachdem der Anbieter den Auftrag erhalten hat. Der Käufer sollte wissen, ob CNC-Aufmaß enthalten ist, ob der Anbieter zusätzliches Material um die fertigen Flächen erwartet und ob nach dem Entfernen der Stützen ein Bearbeitungszugang möglich ist. Dies ist besonders wichtig für Metall-3D-Druck mit CNC-Nachbearbeitung, bei dem der endgültige Wert in der kontrollierten Schnittstelle und nicht im gedruckten Rohling liegt.
Nachweise für kritische Oberflächen und innere Merkmale
Eine Präzisionsanbieterbewertung sollte Nachweise mit dem Merkmalsrisiko abgleichen. Extern bearbeitete Merkmale können durch KMG, Lehren oder zeichnungsbasierte Maßberichte verifiziert werden. Oberflächenbearbeitete Bereiche benötigen möglicherweise visuelle Aufzeichnungen, Rauheitsanforderungen, falls spezifiziert, oder Prozessnotizen. Interne Kanäle können je nach Anwendung und Käuferspezifikation eine CT-Überprüfung, Durchflussbestätigung, Druck- oder Leckageerwartungen oder eine dokumentierte Pulverentfernungslogik erfordern.
EDM kann relevant sein, wenn ein empfindliches Merkmal, ein schmaler Schlitz oder ein Bereich aus harter Legierung nicht ohne Verformung durch konventionelle Zerspanung bearbeitet werden kann. Es sollte nicht für jedes Teil vorausgesetzt werden, aber es sollte benannt werden, wenn die Zeichnung von einem Merkmal abhängt, das normale Werkzeuge nicht erreichen können. Wenn EDM erst nach dem Druck entdeckt wird, kann der Käufer mit Kostenänderungen oder einem überarbeiteten Lieferplan konfrontiert werden.
Für innere Merkmale sollte der Anbieter klarstellen, was geprüft werden kann und was nicht. Ein Standard-KMG-Bericht kann keine verborgenen inneren Kanäle messen. Eine Sichtprüfung kann die Pulverentfernung in einem blinden Kanal nicht beweisen. Wenn der Käufer einen Nachweis für eine funktionale innere Geometrie benötigt, sollte diese Anforderung vor der Erstellung des Fertigungsablaufs durch den Anbieter gestellt werden.
Prüfpunkt für Anbieter | Anzufordernde Nachweise | Warnsignal | Reaktion des Einkaufs |
|---|---|---|---|
Fertige Leistung | Angebotspositionen getrennt nach Druck, Wärmebehandlung, CNC, EDM, Endbearbeitung und Prüfung | Es wird nur ein Baupreis für eine fertige Zeichnung angegeben | Vor dem Vergleich der Anbieter eine Aufteilung des Umfangs anfordern |
Bezugs- und Spannplan | Erläuterung der Bezugspunkte, Bearbeitungszugaben oder Spannflächen | Keine Antwort darauf, wie der gedruckte Rohling positioniert wird | Vor Auftragserteilung eine DFM-Überprüfung anfordern |
Kritische bearbeitete Oberflächen | KMG- oder Maßbericht gemäß Zeichnungsmerkmalen | Anbieter behandelt alle Oberflächen als im Druckzustand | Bearbeitete Zonen und Akzeptanzmaße kennzeichnen |
Innere Kanäle | Definierte Prüf- oder Verifikationsmethode für unzugängliche Geometrien | Verborgene Kanäle werden nur durch Sichtprüfung akzeptiert | Bei Bedarf CT, Durchfluss, Leckage oder kundenspezifische Nachweise bestätigen |
Oberflächenbearbeitung | Bearbeitungsmethode und geschützte funktionale Oberflächen | Strahl- oder Polierverfahren ohne Merkmalsgrenzen aufgeführt | Oberflächen klären, die nicht verrundet oder verändert werden dürfen |
Material- und Bauaufzeichnungen | Materialnachweis, Bauprotokoll und Nachbearbeitungsweg, falls erforderlich | Aufzeichnungen werden nach Versand ohne Umfangsangabe versprochen | Vor der Bestellung die Eingangsunterlagen angeben |
Wie Material- und Nachbearbeitungsaufzeichnungen die Anbieterwahl beeinflussen
Materialaufzeichnungen sind wichtig, wenn das Teil in der Luft- und Raumfahrtwerkzeugindustrie, Energieausrüstung, medizinischen Vorrichtungen, Industrieautomation, thermischer Hardware oder ermüdungsempfindlichen Baugruppen verwendet wird. Der Käufer sollte entscheiden, welche Aufzeichnungen erforderlich sind, bevor er Angebote vergleicht. Ein Anbieter, der keine Aufzeichnungen anbietet, kann für einen frühen Form-Fit-Prototyp akzeptabel sein. Derselbe Ansatz ist möglicherweise nicht für eine Wiederholungscharge oder ein Teil akzeptabel, das die Eingangsprüfung bestehen muss.
Wärmebehandlungs- und HIP-Aufzeichnungen benötigen ebenfalls Kontext. HIP kann diskutiert werden, wenn Dichte und ermüdungsempfindliche Verwendung Teil des Akzeptanzrisikos sind, ist aber nicht automatisch für jedes SLM-Teil erforderlich. Wärmebehandlung kann erforderlich sein, um Spannungen abzubauen oder einen bestimmten Materialzustand zu erreichen. Der Anbieter sollte identifizieren, wie diese Schritte die Bearbeitungsreihenfolge und den Prüfzeitpunkt beeinflussen, anstatt sie als vage Zusatzleistungen aufzuführen.
Oberflächenbehandlungs-Aufzeichnungen sind ebenfalls anwendungsabhängig. Strahlen, Polieren, Beschichten, Passivieren oder lokales Bearbeiten können Kanten, Löcher und Kontaktflächen verändern. Wenn eine Oberflächenbeschaffenheit funktional ist, sollte der Anbieter nahegelegene kritische Merkmale schützen oder sie danach bearbeiten. Der Käufer sollte ein Angebot mit detaillierten Bearbeitungsgrenzen nicht mit einem anderen Angebot vergleichen, das einfach „Oberflächenbearbeitung inklusive" angibt.
Wann ein niedrigerer Druckpreis nachgelagerte Risiken schafft
Ein niedrigerer Druckpreis kann nützlich sein, wenn die Bestellung nur für frühe Prototypen ist und die Zeichnung keine fertigen Schnittstellen erfordert. Es wird riskant, wenn das Angebot erforderliche CNC-, EDM-, Wärmebehandlungs-, HIP-, Oberflächenbearbeitungs- oder Prüfleistungen auslässt. Die fehlenden Punkte können später als Änderungswünsche, Lieferverzögerungen oder zurückgewiesene Teile beim Eingang zurückkommen.
Präzisionsteile verdienen eine Anbieterbewertung vor der Auftragserteilung. Senden Sie die STEP-Datei, die kontrollierte Zeichnung, die Materialgüte, die Menge, die Anwendungsumgebung, die erforderlichen Oberflächen, das Bezugsschema, die CNC- und EDM-Erwartungen, die Nachbearbeitungsanforderungen, das Prüfpaket und alle Aufzeichnungen, die das Eingangsteam benötigt. Wenn das Teil innere Geometrien, dünne Wände, enge Lagetoleranzen oder ermüdungsempfindliche Oberflächen aufweist, markieren Sie diese Merkmale deutlich.
Neway kann den Fertigungsablauf überprüfen und darauf hinweisen, wo SLM geeignet ist, wo CNC oder EDM einbezogen werden müssen und wo ein einfacherer Prozess praktikabler sein kann. Die Entscheidung des Käufers sollte auf Nachweisen für das fertige Teil basieren, nicht auf dem ersten gedruckten Rohlingpreis, der im Posteingang eintrifft.
