Was macht den 3D-Druck mit Superlegierungen anders als den 3D-Druck mit Edelstahl oder Titan?
Was macht den 3D-Druck mit Superlegierungen anders als den 3D-Druck mit Edelstahl oder Titan?

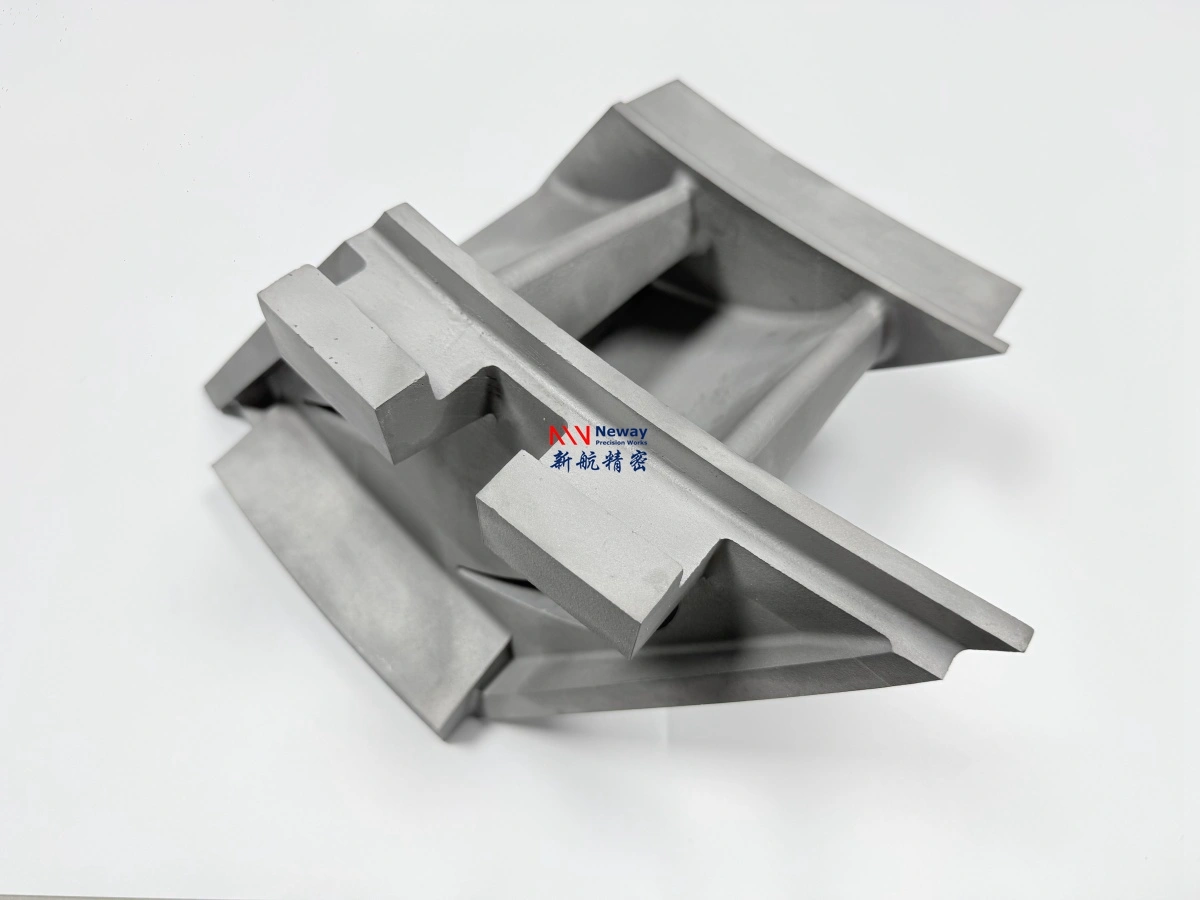

3D-Druck mit Superlegierungen unterscheidet sich vom 3D-Druck mit Edelstahl oder Titan, da Superlegierungen üblicherweise für höhere Temperaturen, stärkere Oxidationsbeständigkeit, kriechbezogene Leistungsfähigkeit, Belastung durch Verbrennung und Einsatzbedingungen im Heißbereich ausgewählt werden. Diese Vorteile machen viele Superlegierungen auch anspruchsvoller in Bezug auf Druck, Wärmebehandlung, Bearbeitung und Inspektion.
Im Vergleich zum 3D-Druck mit Edelstahl und 3D-Druck mit Titan erfordert der Druck mit Superlegierungen meist eine strengere Kontrolle des Rissrisikos, der Eigenspannungen, der Pulverqualität, der Bauorientierung, der Wärmebehandlung, der HIP-Bewertung, der Stützstrukturentfernung, der CNC-Bearbeitung und der zerstörungsfreien Prüfung. Die richtige Materialwahl hängt davon ab, ob das Bauteil Korrosionsbeständigkeit, Leichtbauleistung, Hochtemperaturfestigkeit, Verschleißfestigkeit oder Beständigkeit im Heißgaspfad benötigt.
1. Direkte Antwort: Worin unterscheidet sich der 3D-Druck mit Superlegierungen?

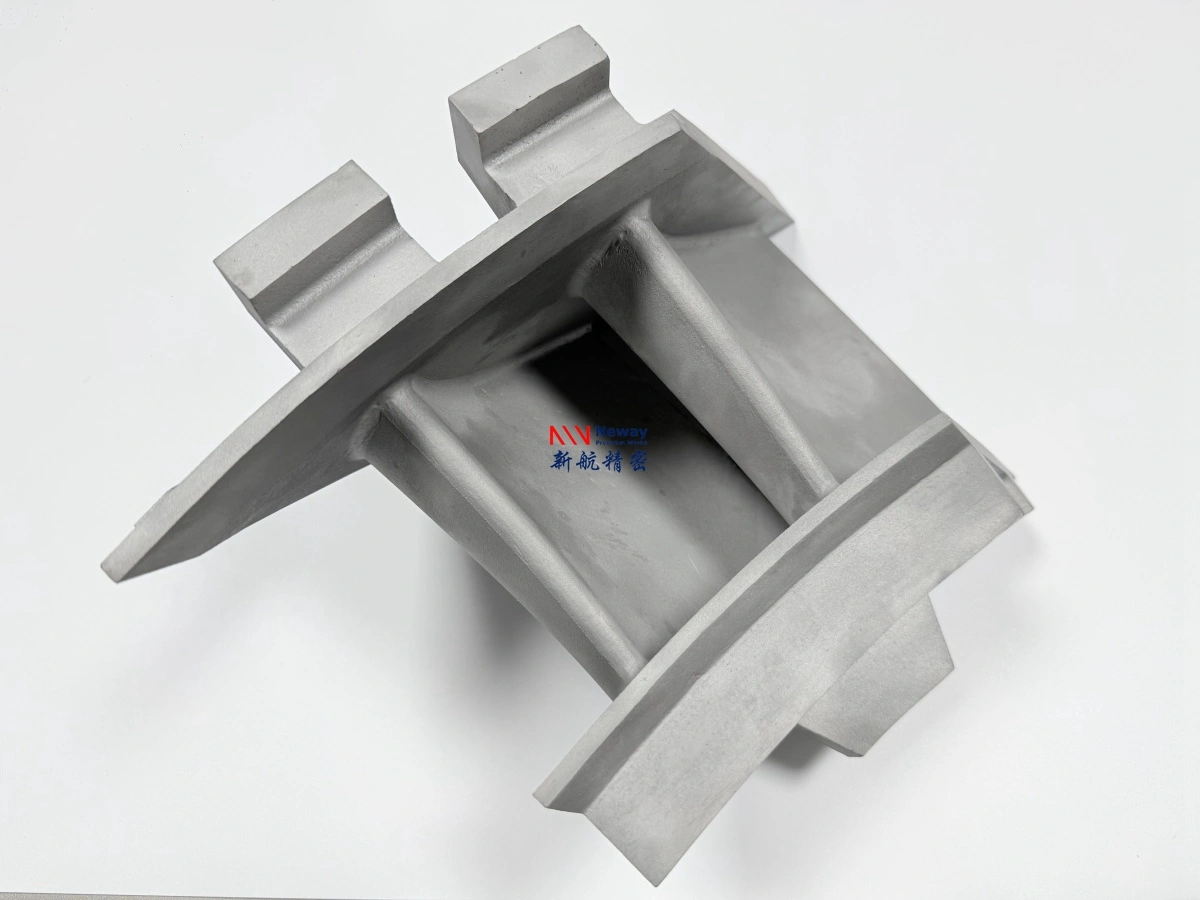

Der 3D-Druck mit Superlegierungen unterscheidet sich hauptsächlich in vier Bereichen: Einsatztemperatur, Legierungsverhalten, Fertigungsrisiko und Nachbearbeitungskontrolle. Edelstahl wird oft für allgemeine Korrosionsbeständigkeit und funktionale Metallteile ausgewählt. Titan wird häufig aufgrund seines geringen Gewichts, seiner hohen spezifischen Festigkeit und seiner Biokompatibilität gewählt. Superlegierungen kommen zum Einsatz, wenn Bauteile in Umgebungen mit höheren Temperaturen, aggressiveren Bedingungen oder höheren Anforderungen arbeiten müssen.
Vergleichspunkt | 3D-Druck mit Superlegierungen | 3D-Druck mit Edelstahl | 3D-Druck mit Titan |
|---|---|---|---|
Hauptgrund für die Auswahl | Hochtemperaturfestigkeit, Oxidationsbeständigkeit, Heißgaseinsatz, thermische Wechselbelastung | Korrosionsbeständigkeit, mechanische Festigkeit, kosteneffiziente funktionale Metallteile | Leichtbaufestigkeit, Ermüdungsverhalten, Anwendungen in Luft- und Raumfahrt sowie Medizin |
Typische Anwendung | Turbinenteile, Brennkammern, Düsen, Prototypen für den Heißbereich, hitzebeständige Vorrichtungen | Gehäuse, Halterungen, Verteiler, Werkzeuge, Vorrichtungen, korrosionsbeständige Teile | Leichte Halterungen, medizinische Implantate, Strukturen für die Luft- und Raumfahrt, Leistungskomponenten |
Druckschwierigkeit | Oft höher aufgrund von Rissanfälligkeit, thermischer Spannung und Komplexität der Wärmebehandlung | In der Regel ausgereifter und einfacher für viele Standardanwendungen | Erfordert strikte Sauerstoffkontrolle und Planung der Stützstrukturen, aber Prozesswege sind für gängige Legierungen etabliert |
Anforderungen an die Nachbearbeitung | Hoch; oft sind Spannungsarmglühen, Wärmebehandlung, HIP-Bewertung, Bearbeitung und Inspektion erforderlich | Mittel; möglicherweise Spannungsarmglühen, Bearbeitung, Polieren, Passivierung oder Oberflächenveredelung nötig | Mittel bis hoch; möglicherweise Spannungsarmglühen, HIP, Bearbeitung, Polieren oder Eloxieren erforderlich |
2. Worin unterscheiden sich die Materialfamilien?
Die breiteren Familien der Superlegierungen, des Edelstahls und der Titanlegierungen sind für unterschiedliche technische Prioritäten konzipiert. Die Materialfamilie beeinflusst nicht nur die Leistung des gedruckten Teils, sondern auch das Prozessfenster, den Wärmebehandlungsprozess, die Bearbeitungsschwierigkeit und den Qualitätskontrollplan.
Materialfamilie | Typische Festigkeit | Typische Einschränkung | Bester Einsatzzweck |
|---|---|---|---|
Superlegierungen | Hochtemperaturfestigkeit, Oxidationsbeständigkeit, Heißkorrosionsbeständigkeit, thermische Stabilität | Höhere Kosten, schwierigere Bearbeitung, strengere Prozesskontrolle, mögliches Rissrisiko | Heißbereich, Verbrennung, Turbine, Düse und Hochtemperatur-Testteile |
Edelstähle | Gute Korrosionsbeständigkeit, allgemeine mechanische Leistung, breite industrielle Einsetzbarkeit | Begrenzte Hochtemperaturfestigkeit im Vergleich zu Superlegierungen | Allgemeine Industrieteile, korrosionsbeständige Strukturen, Halterungen, Gehäuse, Verteiler |
Titanlegierungen | Hohes Verhältnis von Festigkeit zu Gewicht, Ermüdungsbeständigkeit, Korrosionsbeständigkeit, Biokompatibilität | Erfordert Sauerstoffkontrolle und entspricht bei Heißgas- oder Extremtemperatureinsätzen möglicherweise nicht den Superlegierungen | Leichtbauteile für die Luft- und Raumfahrt, medizinische Implantate, Motorsportkomponenten, Leistungsstrukturen |
3. Warum ist der Druck mit Superlegierungen anspruchsvoller?
Der Druck mit Superlegierungen ist anspruchsvoller, da viele von ihnen so entwickelt wurden, dass sie ihre Festigkeit bei erhöhten Temperaturen beibehalten. Dieselbe Legierungszusammensetzung, die die Leistung im Heißbereich verbessert, kann auch die Empfindlichkeit gegenüber thermischer Spannung, Erstarrungsrissen, Gefügesteuerung und dem Verhalten bei der Wärmebehandlung während der additiven Fertigung erhöhen.
Zum Beispiel werden hochtemperaturbeständige 3D-gedruckte Teile aus Inconel 718 häufig verwendet, da Inconel 718 ein starkes Gleichgewicht zwischen Druckbarkeit und mechanischer Hochtemperaturleistung bietet. Im Gegensatz dazu erfordern rissanfälligere Legierungen eine tiefgreifendere Machbarkeitsprüfung. Aus diesem Grund fragen Ingenieure oft, ob Inconel 713C ohne Rissbildung 3D-gedruckt werden kann, bevor sie es für Turbinen- oder Düsenprototypen auswählen.
Herausforderung beim Druck von Superlegierungen | Warum es wichtig ist | Typische Kontrolle |
|---|---|---|
Rissrisiko | Einige Superlegierungen reagieren empfindlich auf schnelles Schmelzen, Abkühlen und Eigenspannungen. | Materialauswahl, Parameterkontrolle, Bauorientierung, Verrundungen und Planung der Wärmebehandlung |
Eigenspannung | Temperaturgradienten können Teile verziehen oder das Rissrisiko nach dem Druck erhöhen. | Spannungsarmglühen, Stützstrategie, Thermomanagement und kontrollierte Entfernung der Stützstrukturen |
Gefügesteuerung | Die Hochtemperaturleistung hängt stark vom Gefüge und dem Verhalten bei der Wärmebehandlung ab. | Wärmebehandlungsprozess, HIP-Bewertung, metallurgische Überprüfung und Prozessdokumentation |
Bearbeitungsschwierigkeit | Superlegierungen sind schwieriger zu bearbeiten als viele Edelstähle und erfordern geeignetes Werkzeug. | Bearbeitungszugabe, Bezugsplanung, EDM, CNC-Prozesskontrolle und Inspektion |
Inspektionsbedarf | Teile für den Heißbereich erfordern möglicherweise den Nachweis der inneren und Oberflächenqualität. | FPI, Röntgen, CT, KMG, 3D-Scanning, FAI und Materialdokumentation |
4. Wie werden DMLS und SLM für diese Materialien eingesetzt?
Teile aus Superlegierungen, Edelstahl und Titan werden üblicherweise mittels Metall-Pulverbettverfahren hergestellt. Das Prozessprinzip ist ähnlich, aber das Prozessfenster, die Atmosphärenkontrolle, das Design der Stützstrukturen, der Wärmeeintrag und die Nachbearbeitungsstrategie variieren je nach Material.
Sowohl das Direkte Metall-Lasersintern (DMLS) als auch das Selektive Laserschmelzen (SLM) nutzen laserbasierte Pulverbettverfahren, um Metallteile schichtweise aufzubauen. Bei Superlegierungen muss derselbe Prozess jedoch aufgrund von thermischer Spannung, Rissanfälligkeit und den Anforderungen an die Hochtemperatureigenschaften sorgfältiger gesteuert werden.
Prozesskontrollpunkt | Superlegierungen | Edelstähle | Titanlegierungen |
|---|---|---|---|
Atmosphärenkontrolle | Wichtig für oxidationsanfälligen Druck und hochwertige Schmelzkontrolle | Wichtig, aber oft weniger anspruchsvoll als bei Titan hinsichtlich Sauerstoffaufnahme | Sehr wichtig, da Titan bei erhöhten Temperaturen hochreaktiv ist |
Wärmeeintragskontrolle | Kritisch für Rissbildung, Dichte, Gefüge und Eigenspannungen | Wichtig für Dichte, Oberflächenzustand und Verzugskontrolle | Wichtig für Dichte, Sauerstoffkontrolle, Verzug und Ermüdungsverhalten |
Stützstrategie | Wird zur Verzugskontrolle und Wärmeableitung in hochbelasteten Bereichen verwendet | Wird zur Unterstützung von Überhängen und allgemeinen Verzugskontrolle verwendet | Wird zur Verzugskontrolle, zum Thermomanagement und zur Teilestabilität verwendet |
Bauorientierung | Beeinflusst stark die Rissbildung, die Entfernung der Stützstrukturen und die Machbarkeit der Nachbearbeitung | Beeinflusst die Entfernung der Stützstrukturen, die Oberflächenqualität und die Toleranzkontrolle | Beeinflusst die Entfernung der Stützstrukturen, das Ermüdungsverhalten und die Oberflächenveredelung |
5. Worin unterscheiden sich die Anforderungen an die Nachbearbeitung?
Die Nachbearbeitung ist für alle metallischen 3D-gedruckten Teile wichtig, aber Superlegierungen benötigen meist eine anwendungsspezifischere Kontrolle, da sie häufig in Hochtemperatur-, ermüdungsempfindlichen oder Heißgasumgebungen eingesetzt werden. Die Nachbearbeitung von Edelstahl konzentriert sich oft auf Bearbeitung, Passivierung, Polieren und Korrosionsleistung. Die Nachbearbeitung von Titan fokussiert sich häufig auf Spannungsarmglühen, HIP, Bearbeitung, Oberflächenveredelung und Ermüdungsverhalten. Die Nachbearbeitung von Superlegierungen kann einen detaillierteren Weg erfordern, der Wärmebehandlung, HIP-Bewertung, Bearbeitung, EDM, Oberflächenveredelung und Inspektion umfasst.
Nachbearbeitungspunkt | Teile aus Superlegierungen | Teile aus Edelstahl | Teile aus Titan |
|---|---|---|---|
Spannungsarmglühen | Oft erforderlich, um Eigenspannungen und Rissrisiko zu reduzieren | Wird für Maßhaltigkeit und Spannungsreduzierung verwendet | Häufig verwendet, um die Stabilität vor der Endveredelung zu verbessern |
Wärmebehandlung | Kritisch für mechanische Eigenschaften, thermische Stabilität und Hochtemperaturverhalten | Hängt von der Edelstahlsorte und den Leistungsanforderungen ab | Hängt von der Titanlegierung und der Kundenspezifikation ab |
HIP | In Betracht gezogen für hochwertige, ermüdungsempfindliche oder Komponenten für den Heißbereich | Verwendet, wenn interne Qualität oder Ermüdungsverhalten kritisch sind | Üblich für Titaniumteile in der Luft- und Raumfahrt, Medizin oder bei ermüdungsempfindlichen Anwendungen |
CNC-Bearbeitung | Oft erforderlich für Flansche, Dichtflächen, Bohrungen, Nuten und Bezugsflächen | Üblich für funktionale Maße und Passflächen | Üblich für präzise Schnittstellen und Montagefeatures |
Oberflächenveredelung | Kann zur Rauheitskontrolle, Beschichtungsvorbereitung, Oxidationsverhalten oder Gaspfadleistung beitragen | Kann Polieren, Strahlen, Passivierung oder Elektropolieren umfassen | Kann Polieren, Strahlen, Eloxieren oder implantatgerechte Veredelung umfassen, falls erforderlich |
Inspektion | Umfasst oft FPI, CT, Röntgen, KMG, 3D-Scanning oder FAI für kritische Teile | Basiert normalerweise auf Maß- und Oberflächenanforderungen | Umfasst oft Maß-, Oberflächen- und interne Qualitätsinspektion für kritische Anwendungen |
6. Wann sollten Sie Superlegierungen anstelle von Edelstahl oder Titan wählen?
Wählen Sie eine Superlegierung, wenn das Bauteil hoher Temperaturbelastung, Heißgas, Verbrennung, Oxidation, kriechbezogener Belastung oder aggressiver thermischer Wechselbelastung standhalten muss. Edelstahl kann eine bessere Option für allgemeine korrosionsbeständige Teile sein, bei denen die Temperatur moderat ist. Titan kann besser geeignet sein, wenn Leichtbauleistung wichtiger ist als die Festigkeit im Heißgas.
Diese Materialfamilie wählen | Wenn die Hauptanforderung ist | Beispiel für Bauteilausrichtung |
|---|---|---|
Superlegierung | Hochtemperaturfestigkeit, Oxidationsbeständigkeit, thermische Wechselbelastung, Heißgasexposition | Turbinendüsen, Brennkammerteile, Hitzeschilde, Halterungen für den Heißbereich, thermische Testvorrichtungen |
Edelstahl | Korrosionsbeständigkeit, funktionale Metallfestigkeit, kostengünstiger industrieller Einsatz | Verteiler, Gehäuse, Halterungen, Werkzeuge, Vorrichtungen, Hardware für Lebensmittel oder Medizin |
Titanlegierung | Leichtbaufestigkeit, Ermüdungsbeständigkeit, Korrosionsbeständigkeit, Biokompatibilität | Halterungen für die Luft- und Raumfahrt, medizinische Implantate, Leichtbaustrukturen, Motorsportkomponenten |
7. Welche RFQ-Daten helfen beim Vergleich dieser Materialien?
Um den 3D-Druck mit Superlegierungen, Edelstahl und Titan genau zu vergleichen, sollten Kunden sowohl Geometriedaten als auch Daten zu den Einsatzbedingungen bereitstellen. Dasselbe CAD-Modell kann je nach Temperatur, Belastung, Umgebung, Gewichtsziel und Inspektionsanforderungen unterschiedliche Materialempfehlungen erfordern.
RFQ-Daten | Warum es bei der Materialauswahl hilft |
|---|---|
3D-CAD-Datei | Wird zur Überprüfung der Geometrie, Stützstrategie, Wandstärke, Pulverentfernung und Herstellbarkeit verwendet. |
2D-Zeichnung | Definiert Toleranzen, Bezüge, Bohrungen, Gewinde, Oberflächengüte und Inspektionsanforderungen. |
Betriebstemperatur | Bestimmt, ob Edelstahl, Titan oder eine Superlegierung geeignet ist. |
Einsatzumgebung | Identifiziert Korrosion, Oxidation, Verbrennungsgase, chemische Exposition, marine Bedingungen oder Vakuumbedingungen. |
Belastungsbedingung | Hilft bei der Bewertung von Festigkeit, Ermüdung, Kriechen, Verschleiß oder strukturellen Sicherheitsanforderungen. |
Gewichtsanforderung | Hilft zu bestimmen, ob Titan einen besseren Vorteil im Verhältnis von Festigkeit zu Gewicht bietet. |
Anforderungen an die Nachbearbeitung | Bestimmt den Bedarf an Wärmebehandlung, HIP, CNC-Bearbeitung, Polieren, Passivierung, Eloxieren oder Beschichtung. |
Inspektionsstandard | Definiert, ob CT, Röntgen, FPI, KMG, 3D-Scanning, FAI oder Materialdokumentation erforderlich ist. |
8. Zusammenfassung
Der 3D-Druck mit Superlegierungen unterscheidet sich vom 3D-Druck mit Edelstahl und Titan, da er üblicherweise für höhere Temperaturen und anspruchsvollere Einsatzbedingungen verwendet wird. Superlegierungen werden für Anwendungen im Heißbereich, bei Verbrennung, in Turbinen, Düsen, für oxidationsbeständige Zwecke und bei thermischer Wechselbelastung bevorzugt. Edelstahl ist oft praktischer für allgemeine korrosionsbeständige Industrieteile, während Titan gewählt wird, wenn Leichtbaufestigkeit und Ermüdungsverhalten die Hauptprioritäten sind.
Da Superlegierungen eine höhere Rissanfälligkeit, schwierigere Bearbeitung, strengere Wärmebehandlung, HIP-Bewertung und anspruchsvollere Inspektionen mit sich bringen können, sollten Kunden vor der Angebotsabgabe vollständige technische Daten bereitstellen. Die beste Materialwahl sollte auf CAD-Dateien, Zeichnungen, Betriebstemperatur, Belastung, Umgebung, Gewichtsziel, Nachbearbeitungs- und Inspektionsanforderungen basieren.
