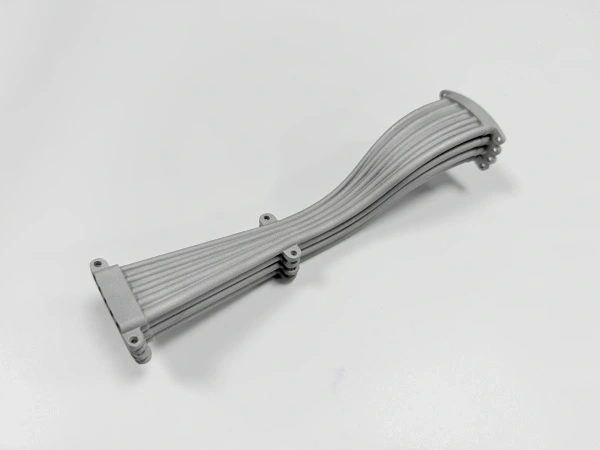

Checkliste für Angebote zum Metall-3D-Druck: Vom Prototyp bis zur Kleinserie

Ein Angebot für den Metall-3D-Druck wird erst dann zuverlässig, wenn der Käufer das fertige Bauteil definiert und nicht nur die gedruckte Form. Dasselbe CAD-Modell kann als grober Prototyp, als CNC-nachbearbeitetes Muster oder als dokumentiertes Bauteil für die Kleinserienfertigung angeboten werden. Dies sind unterschiedliche Leistungsumfänge mit unterschiedlichen Kosten-, Termin- und Prüfanforderungen.

Neway prüft kundenspezifische metallische 3D-gedruckte Teile anhand der Informationen, die Fertigungsentscheidungen beeinflussen: Werkstoff, Verfahren, Stückzahl, Orientierungsrisiko, Stützstrukturentfernung, CNC-Zugabe, Wärmebehandlung, HIP (Heißisostatisches Pressen), Oberflächenbehandlung und Prüfprotokolle. Fehlen diese Angaben, muss das Angebot auf Annahmen basieren, die später zu Preisänderungen oder Lieferrisiken führen können.

Dieser Leitfaden richtet sich an Einkäufer, die ein Angebot für den Metall-3D-Druck von Prototypen, Vorserien oder Kleinserien vorbereiten. Er erläutert, welche Details in der Anfrage (RFQ) das Angebot bestimmen und welche Anforderungen als optional gekennzeichnet werden sollten, bis das Design stabil ist.

Unvollständige Dateien führen zu Annahmen im Angebot

Eine STEP-Datei zeigt die Form, aber nicht immer die Anforderungen an das fertige Teil. Eine 2D-Zeichnung enthält üblicherweise die Informationen, die die Abnahme steuern: Werkstoffgüte, Toleranzen, Bezüge, Gewinde, Oberflächenbeschaffenheit, Wärmebehandlung, Prüfhinweise und Zeichnungsrevision. Wird nur das STEP-Modell bereitgestellt, kann Neway zwar die Druckbarkeit prüfen, das Angebot für das fertige Teil basiert jedoch weiterhin auf Annahmen.

Die nützlichste RFQ umfasst ein STEP-Modell, eine aktuelle 2D-Zeichnung, die Stückzahl, den Werkstoff, die Verfahrenspräferenz (falls bekannt), die Einsatzumgebung und das angestrebte Entwicklungsstadium. Bei Wiederholungsaufträgen sollten die Zeichnungsrevision und frühere Änderungshinweise enthalten sein. Bei Ersatzteilen sind die ursprüngliche Funktion und die für die Montage kritischen Maße anzugeben. Bei Entwicklungsteilen ist festzulegen, welche Merkmale für die fertigungstechnische Prüfung geändert werden können.

Käufer sollten kennzeichnen, ob es sich um einen Konzeptprototyp, ein funktionales Muster, eine Vorserie oder einen Auftrag für die Kleinserienfertigung handelt. Dieses Stadium bestimmt, welcher Umfang an Dokumentation im ersten Angebot enthalten sein muss.

Werkstoff- und Verfahrenswahl sollten separat angegeben werden

Ein Werkstoffname und ein Verfahrensname stellen keine einheitliche Entscheidung dar. Titan, Inconel, Edelstahl, Aluminium, Kupfer und Kobaltlegierungen bringen jeweils unterschiedliche Fragen hinsichtlich Pulververfügbarkeit, Bauverhalten, Wärmebehandlung, Bearbeitung und Prüfung mit sich. Der Käufer kennt möglicherweise den Werkstoff, aber nicht das Verfahren, oder er kennt das Verfahren, vergleicht aber noch verschiedene Werkstoffe.

Pulverbettverfahren (Powder Bed Fusion) werden häufig für detaillierte Metallteile, interne Kanäle, Leichtbaugeometrien sowie Arbeiten vom Prototyp bis zur Kleinserie eingesetzt. 3D-Druck von Superlegierungen erfordert möglicherweise eine Wärmebehandlung, HIP und eine Prüfung für Hochtemperatureinsatz. Titan-3D-Druck kann Spannungsarmglühen, sauerstoffempfindliche Handhabungsaspekte, CNC-Nachbearbeitung und Werkstoffdokumentation erfordern.

Falls alternative Werkstoffe akzeptabel sind, geben Sie dies an. Ein Lieferant kann nicht verantwortungsvoll Güte 5 durch Güte 23, 316L durch 17-4PH oder AlSi10Mg durch Scalmalloy ohne Zustimmung des Käufers ersetzen. Alternative Werkstofflinien können angeboten werden, sollten jedoch separat ausgewiesen sein.

Die RFQ sollte zudem die Verfahrenspräferenz von der funktionalen Anforderung trennen. Ein Käufer fordert möglicherweise ein Pulverbettverfahren, weil das Teil feine Kanäle oder eine kompakte Geometrie aufweist, während ein anderes Teil lediglich einen nahezu formgleichen Metallrohling benötigt, der anschließend bearbeitet wird. Ist das fertige Teil überwiegend einfach gestaltet, sollte eine Fertigung aus dem Vollen mittels CNC oder ein anderer fabricated-Weg vor einem Standardangebot für die additive Metallfertigung in Betracht gezogen werden.

Toleranzen und Bezüge definieren die Grenze des fertigen Teils

Die additive Fertigung von Metallen kann nahezu formgleiche Geometrien erzeugen, sollte jedoch nicht als einzige Methode für jede enge Toleranz verwendet werden. Gewinde, Bohrungen, Passbohrungen, Lagersitze, Dichtflächen, ebene Montageflächen und Präzisionsnuten benötigen nach dem Druck üblicherweise eine CNC- oder EDM-Bearbeitung. Interne Kanäle erfordern möglicherweise eine CT-Prüfung oder eine durchflussbezogene Inspektion, wenn der Käufer Nachweise verlangt.

Die Zeichnung sollte Bezüge identifizieren, bevor eine Bearbeitung angeboten wird. Fehlt eine Bezugsstrategie, weiß der Lieferant möglicherweise nicht, wie das Teil nach der Wärmebehandlung, der Entfernung der Stützstrukturen oder dem HIP positioniert werden soll. Temporäre Bearbeitungsflächen oder Vorrichtungslaschen können für Prototypen nützlich sein, die später zu Serienteilen werden. Ein zu frühes Entfernen dieser Merkmale kann die Kontrolle über das fertige Teil erschweren.

Wenn der Käufer einen schnellen Prototyp wünscht, kann es akzeptabel sein, die Toleranzanforderungen zu vereinfachen. Wenn der Käufer ein baureifes Bauteil wünscht, sollten endgültige Toleranzen nur solchen Merkmalen zugewiesen werden, die die Funktion tatsächlich bestimmen. Dies hält das Angebot fokussiert und vermeidet die Anwendung teurer Bearbeitungen auf unkritische Flächen.

Die Genauigkeit des Angebots verbessert sich, wenn die Zeichnung zwischen gedruckten Oberflächen und fertigen Schnittstellen unterscheidet. Eine breite Profiltoleranz, die auf das gesamte Teil angewendet wird, kann unnötige Sekundärbearbeitungen erzwingen. Eine klarere Zeichnung kann gedruckte Oberflächen an nicht-kontaktierenden Wänden zulassen, während CNC-Zugaben für Bezüge, Bohrbilder, Dichtflächen und Montageflächen reserviert werden.

Trennen Sie erforderliche Angebotspositionen von optionalen Kostenszenarien

Wärmebehandlung, HIP, CNC-Nachbearbeitung, EDM, Oberflächenbehandlung, Polieren, Strahlen, Beschichten und Passivieren können alle die Kosten des fertigen Teils verändern. Sie sollten nicht als loser Vermerk aufgeführt werden. Jeder Vorgang sollte als erforderlich für die Abnahme oder als optional zur Bewertung gekennzeichnet werden.

Beispielsweise kann HIP für ein ermüdungskritisches oder dichtekritisches Teil erforderlich sein, für einen groben Pass-Check-Prototyp jedoch unnötig sein. CNC kann für Gewindebohrungen und Dichtflächen erforderlich sein, aber nicht für jede Außenwand. Oberflächenbehandlungen können für Korrosionsschutz, Optik oder Greifflächen erforderlich sein, sollten jedoch zur Anwendung und zum Werkstoff passen.

Optionale Positionen sind nützlich, wenn der Einkauf einen schnellen Vergleich benötigt. Ein Angebot kann das Basis-Druckteil zeigen und dann separate Aufschläge für HIP, zusätzliche KMG-Messpunkte, CT-Prüfung, Beschichtung oder eine feinere Oberflächengüte ausweisen. Dieses Format hilft dem Engineering-Team bei der Entscheidung, welche Vorgänge im ersten Build enthalten sein müssen und welche warten können, bis Feedback vom Prototyp vorliegt.

Berichtspakete, die ein Metall-AM-Angebot verändern

Prüfungen sollten nicht nur hinzugefügt werden, um ein Angebot vollständig erscheinen zu lassen. KMG ist nützlich für bearbeitete Bezüge, Bohrungen, Positionstoleranzen und externe Schnittstellen. CT kann für interne Kanäle, Bedenken hinsichtlich eingeschlossenem Pulver oder versteckte Gittergeometrien nützlich sein. Werkstoffnachweise, Wärmebehandlungsprotokolle, HIP-Protokolle und Oberflächenberichte sollten angefordert werden, wenn sie die Abnahme beeinflussen.

Wenn der Käufer unsicher ist, welche Nachweise benötigt werden, trennen Sie das erforderliche Berichtspaket von optionalen Prüflinien. Dies gibt dem Einkauf einen Basispreis und einen dokumentierten Weg für Teile mit höherem Risiko. Zudem wird vermieden, jeden Prototyp wie ein qualifiziertes Serienbauteil zu behandeln.

Der Prüfumfang beeinflusst auch die Terminplanung. KMG erfolgt üblicherweise nach der finalen CNC-Bearbeitung, da sie das fertige Bezugssystem verifiziert. CT wird normalerweise vor dem Build besprochen, wenn interne Kanäle, Pulverentfernung oder versteckte Risiken durch Stützstrukturen verstanden werden müssen. Dichtheitsprüfungen, Leitfähigkeitsprüfungen oder Härteprüfungen sollten nur benannt werden, wenn sie Teil der Abnahmeanforderung sind.

Senden Sie ein Angebotspaket, das fertiggestellt und abgenommen werden kann

Bereiten Sie vor der Anfrage eines Angebots für den Metall-3D-Druck die CAD-Datei, die 2D-Zeichnung, die Werkstoffgüte, die Stückzahl, das Projektstadium, die Einsatzumgebung, die kritischen Maße, die Bezüge, die bearbeiteten Flächen, die Oberflächenbeschaffenheit, die Erwartungen an Wärmebehandlung oder HIP, die Prüfprotokolle und das angestrebte Lieferfenster vor. Identifizieren Sie, ob es sich um einen neuen Prototyp, einen Wiederholungsauftrag oder eine Produktionsübertragung handelt.

Wenn die Kosten für den Metall-3D-Druck das Hauptanliegen sind, fordern Sie eine Aufschlüsselung des Preises für das fertige Teil anstatt nur eines Baupreises. Der sinnvolle Vergleich trennt Drucken, Nachbearbeitung, Bearbeitung, Oberflächenbehandlung und Prüfung. Dies ermöglicht es dem Käufer, Design- oder Abnahmeanforderungen vor der Bestellung anzupassen, anstatt den fehlenden Umfang erst nach der Freigabe zu entdecken.
