Wann sollten Ingenieure den 3D-Druck mit Superlegierungen anstelle von CNC-Bearbeitung oder Feinguss...
Die Auswahl des richtigen Fertigungsverfahrens für Hochtemperaturbauteile aus Superlegierungen ist eine entscheidende technische und beschaffungsrelevante Entscheidung. Werkstoffe wie Inconel 718, Inconel 625, Hastelloy X, Haynes 188 und Inconel 713C sind teuer, schwer zu bearbeiten und werden häufig in anspruchsvollen Anwendungen in der Luft- und Raumfahrt, bei Turbinen, in Verbrennungssystemen, im Energiebereich sowie in thermischen Prüfständen eingesetzt.
Deshalb sollten Kunden den 3D-Druck mit Superlegierungen, die CNC-Bearbeitung und das Feingussverfahren nicht nur anhand des Stückpreises vergleichen. Der richtige Weg hängt von der Bauteilgeometrie, der Stückzahl, dem Reifegrad des Designs, der Materialverfügbarkeit, den Toleranzanforderungen, inneren Strukturen, der Nachbearbeitung, der Prüfung und den zukünftigen Produktionsplänen ab.
In vielen Projekten eignet sich der 3D-Druck am besten für Prototypen, komplexe innere Merkmale, dünne Wände, kleine Serien und die Designvalidierung. Die CNC-Bearbeitung ist besser geeignet für einfachere Bauteile auf Basis von Rohlingen oder Platten mit hohen Präzisionsanforderungen. Das Feingussverfahren wird attraktiver, wenn das Design stabil ist, die Stückzahl höher ist und die Werkzeugkosten auf wiederholte Produktionschargen verteilt werden können.
Warum die Verfahrensauswahl bei Superlegierungsbauteilen wichtig ist
Superlegierungen sind keine risikofreien Werkstoffe für eine fertigungstechnische Versuch-und-Irrtum-Strategie. Die Rohmaterialkosten sind hoch, die Bearbeitungszeit kann lang sein, die Werkzeuge können teuer sein, und die Nachbearbeitung kann Wärmebehandlung, HIP (Heißisostatisches Pressen), CNC-Finishbearbeitung, EDM (Funkenerosion), Oberflächenbehandlung sowie Prüfberichte umfassen.
Ein falscher Prozessweg kann mehrere Probleme verursachen:
Hohe Vorabkosten für Werkzeuge, bevor das Design validiert ist
Übermäßige CNC-Bearbeitungszeit bei schwierigen Superlegierungswerkstoffen
Unnötige Kosten für den 3D-Druck bei einfachen Geometrien
Lange Lieferzeiten aufgrund ungeeigneter Prozessplanung
Maßhaltigkeits- oder Prüfprobleme nach dem Drucken oder Gießen
Designänderungen, die Formen, Vorrichtungen oder Werkzeuge obsolet machen
Bevor ein Verfahren ausgewählt wird, sollten Ingenieure definieren, ob das Bauteil zur Konzeptvalidierung, zur Montageprüfung, zur funktionellen Prüfung im Heißbereich, zur Kleinserienproduktion oder zur langfristigen Wiederholungsfertigung dient. Jede Phase kann eine andere Fertigungsstrategie erfordern.

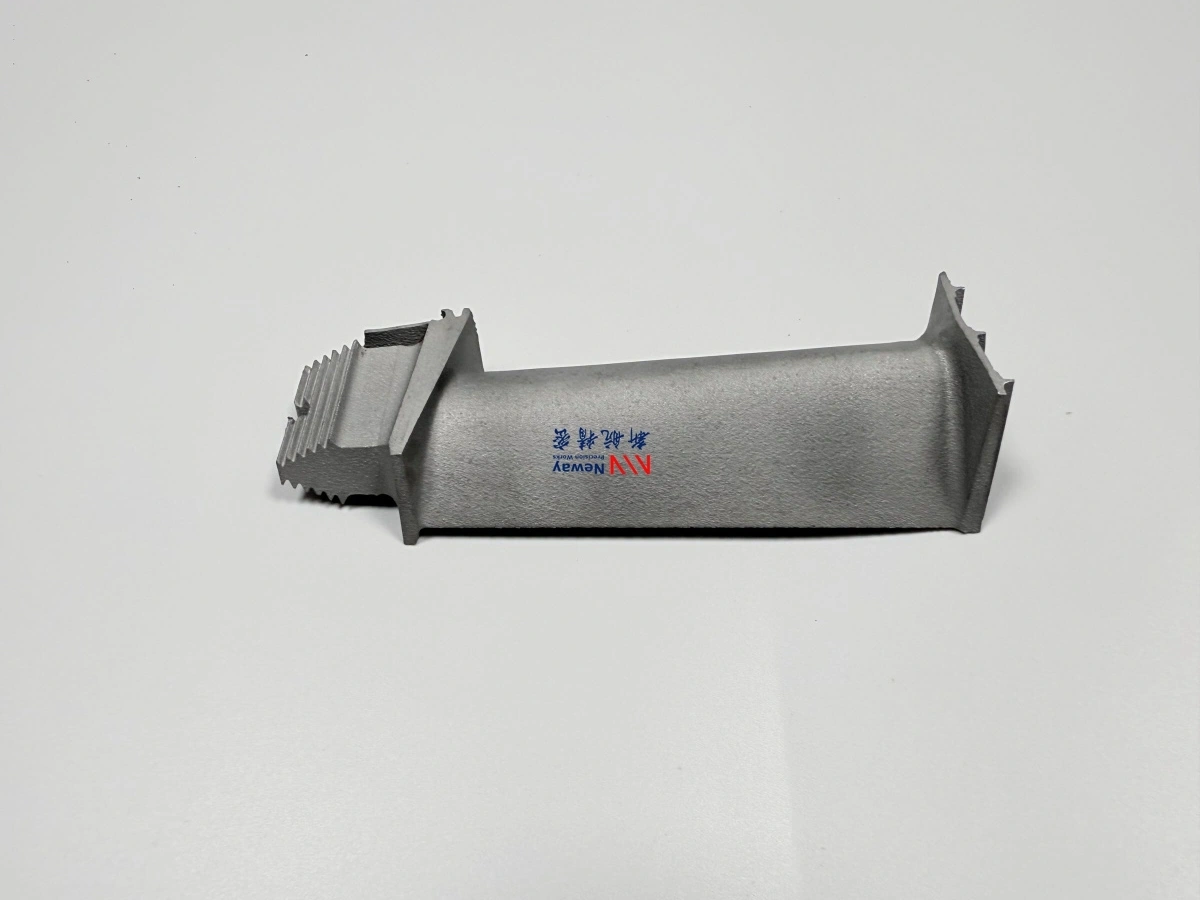

Wann Superlegierungen im 3D-Druck verwendet werden sollten
Der 3D-Druck mit Superlegierungen ist am nützlichsten, wenn Bauteilk omplexität, Designflexibilität und die Validierung kleiner Stückzahlen wichtiger sind als die niedrigsten Stückkosten. Er ermöglicht die direkte Herstellung komplexer Geometrien aus CAD-Daten, was besonders wertvoll ist, wenn das Design interne Kanäle, dünne Wände, integrierte Strukturen oder Merkmale umfasst, die in der frühen Entwicklungsphase schwer zu bearbeiten oder zu gießen sind.
Der 3D-Druck ist in der Regel geeignet, wenn das Projekt Folgendes beinhaltet:
1–20 Stück für Prototypen oder technische Validierung
Komplexe Kühlkanäle oder interne Strömungswege
Dünnwandige Strukturen im Heißbereich
Integrierte Designs, die Schweißen oder Montage reduzieren
Turbinendüsen, Leitschaufeln, Brennerkomponenten oder Prototypen für heiße Gaswege
Designs, die sich nach Tests noch ändern können
Projekte, bei denen die Werkzeugkosten für das Feingussverfahren noch nicht gerechtfertigt sind
Für Turbinenentwickler kann die additive Fertigung auch frühe Prozessentscheidungen unterstützen, bevor man sich für das Gussverfahren entscheidet. Die FAQ zu Inconel 713C im 3D-Druck erläutert, wie Projekte für Turbinenschaufeln und Düsen gegenüber dem Feingussverfahren bewertet werden können.
Wann die CNC-Bearbeitung für Superlegierungsbauteile verwendet werden sollte
Die CNC-Bearbeitung ist in der Regel der bessere Weg, wenn die Bauteilgeometrie relativ einfach ist, das Material als Stange, Platte, Rohling oder Schmiedestück verfügbar ist und die meisten kritischen Merkmale enge Toleranzen erfordern. Bei Superlegierungsbauteilen mit ebenen Flächen, Bohrungen, Gewinden, Taschen, Nuten und präzisen Schnittstellen kann die CNC-Bearbeitung eine hervorragende Maßhaltigkeit bieten.
Die CNC-Bearbeitung ist oft geeignet, wenn:
Die Geometrie einfach oder hauptsächlich prismatisch ist
Das Bauteil effizient aus Stangen, Platten oder Schmiedestücken bearbeitet werden kann
Die meisten Oberflächen enge Toleranzen oder eine gute Oberflächengüte erfordern
Die Stückzahl gering ist, das Design jedoch keine internen Kanäle erfordert
Das Projekt eine Spezifikation für knetbare oder geschmiedete Werkstoffe verwendet
Der Kunde einen funktionsfähigen Prototyp ohne Risiken der additiven Fertigung benötigt
Allerdings wird die CNC-Bearbeitung weniger effizient, wenn das Bauteil komplexe gekrümmte Oberflächen, interne Hohlräume, Kühldurchgänge, dünnwandige Gaswegstrukturen oder ein hohes Materialabtragsvolumen aufweist. In diesen Fällen können 3D-Druck oder Gussverfahren Materialverschwendung reduzieren und den Entwicklungsweg verkürzen.
Wann das Feingussverfahren für Superlegierungsbauteile verwendet werden sollte
Das Feingussverfahren ist eine starke Option für Komponenten aus Superlegierungen, wenn die Geometrie stabil ist, die Anwendung einen gusstechnischen Produktionsweg erfordert und die erwartete Stückzahl die Werkzeugkosten rechtfertigen kann. Viele Bauteile im Heißbereich von Turbinen, Schaufeln, Düsen und Hochtemperaturstrukturen wurden traditionell durch Gießen gefolgt von Bearbeitung und Prüfung hergestellt.
Das Feingussverfahren ist in der Regel geeignet, wenn:
Das Design ausgereift ist und unwahrscheinlich geändert wird
Die erwartete Stückzahl die Kosten für Formen und Werkzeuge absorbieren kann
Die Geometrie für das Gussverfahren, die Wachsmuster-Werkzeuge und die Keramikschalenverarbeitung geeignet ist
Der Kunde eine Near-Net-Shape-Produktion anstelle von Einzelprototypen benötigt
Langfristige Wiederholgenauigkeit wichtiger ist als schnelle Designiterationen
Das Bauteil später stabile Produktionschargen erfordern wird
Für Turbinenkomponenten aus Inconel 713C beginnen viele Projekte mit gedruckten Prototypen, bevor sie zum Gussverfahren übergehen. Der Blogbeitrag über vom Feinguss zum 3D-Druck diskutiert diese Strategie zur Entwicklung von Turbinen in kleinen Stückzahlen detaillierter.
Hybride Strategie: Drucken, Bearbeiten, dann den Produktionsweg entscheiden
Für viele Entwicklungsprojekte in der Luft- und Raumfahrt, bei Turbinen und im Heißbereich ist der beste Weg keine permanente Wahl zwischen 3D-Druck, CNC-Bearbeitung und Feinguss. Eine hybride Strategie ist oft praktikabler.
Ein typischer hybrider Weg kann Folgendes umfassen:
Verwendung des 3D-Drucks zur schnellen Herstellung von Prototypen oder Validierungsteilen
Anwendung einer Wärmebehandlung oder Spannungsarmglühung entsprechend der Legierung und Anwendung
Einsatz von CNC-Bearbeitung oder EDM für kritische Oberflächen, Bohrungen, Nuten und Bezugsmerkmale
Prüfung der Geometrie, interner Merkmale und Prozessdokumentation
Testen der Komponente unter Montage-, Thermal-, Strömungs- oder Funktionsbedingungen
Entscheidung, ob die Kleinserienfertigung im Druck fortgesetzt, auf das Gussverfahren umgestellt oder zur CNC-Produktion gewechselt werden soll
Dieser Weg ist nützlich, wenn der Kunde eine schnelle Validierung benötigt, aber dennoch einen Weg zur zukünftigen Produktion offenhalten möchte. Er reduziert das Risiko früher Werkzeugkosten und liefert Ingenieuren echte Testdaten, bevor sie sich für das Feingussverfahren oder Produktionsvorrichtungen festlegen.
Vergleichstabelle: 3D-Druck mit Superlegierungen vs. CNC-Bearbeitung vs. Feinguss
Das beste Verfahren hängt von der Geometrie, der Stückzahl, dem Kostenziel, der Lieferzeit und den Qualitätsanforderungen ab. Die folgende Tabelle bietet einen praktischen Vergleich für frühe Fertigungsentscheidungen.
Faktor | 3D-Druck | CNC-Bearbeitung | Feinguss |
|---|---|---|---|
Optimaler Stückzahlenbereich | Prototyp bis Kleinserie | Prototyp bis niedrige/mittlere Volumina, abhängig von der Geometrie | Mittlere bis hohe Volumina nach Werkzeugherstellung |
Werkzeugkosten | In der Regel nicht erforderlich | Kosten für Vorrichtungen können anfallen | Werkzeug- und Gussentwicklung erforderlich |
Designänderungen | Flexibel für CAD-Updates | Mäßig flexibel, wenn Vorrichtungen einfach sind | Werkzeugänderungen können kostspielig sein |
Komplexe interne Kanäle | Starker Vorteil | Schwierig oder unmöglich | Mit Kernen möglich, aber komplex und langsamer |
Dünnwandige Geometrie im Heißbereich | Geeignet nach DfAM-Prüfung | Schwierig, wenn Wände empfindlich oder gekrümmt sind | Geeignet, wenn der Gussprozess ausgereift ist |
Hochpräzise Oberflächen | Erfordert CNC- oder EDM-Finishbearbeitung | Starker Vorteil | In der Regel Nachbearbeitung erforderlich |
Stückkosten bei Skalierung | Können höher bleiben | Hängt von der Bearbeitungszeit und dem Materialabfall ab | Oft besser nach Abschreibung der Werkzeugkosten |
Prüfanforderungen | KMG, CT/Röntgen, FAI, Materialnachweise je nach Bedarf | KMG und Materialnachweise je nach Bedarf | Gussprüfung, Röntgen, KMG, FAI je nach Bedarf |
Fallbasierte Beispiele
Die Verfahrensauswahl wird klarer, wenn Bauteiltyp und Entwicklungsphase gemeinsam betrachtet werden. Die folgenden Beispiele zeigen, wie Ingenieure Fertigungswege für gängige Hochtemperaturkomponenten vergleichen können.

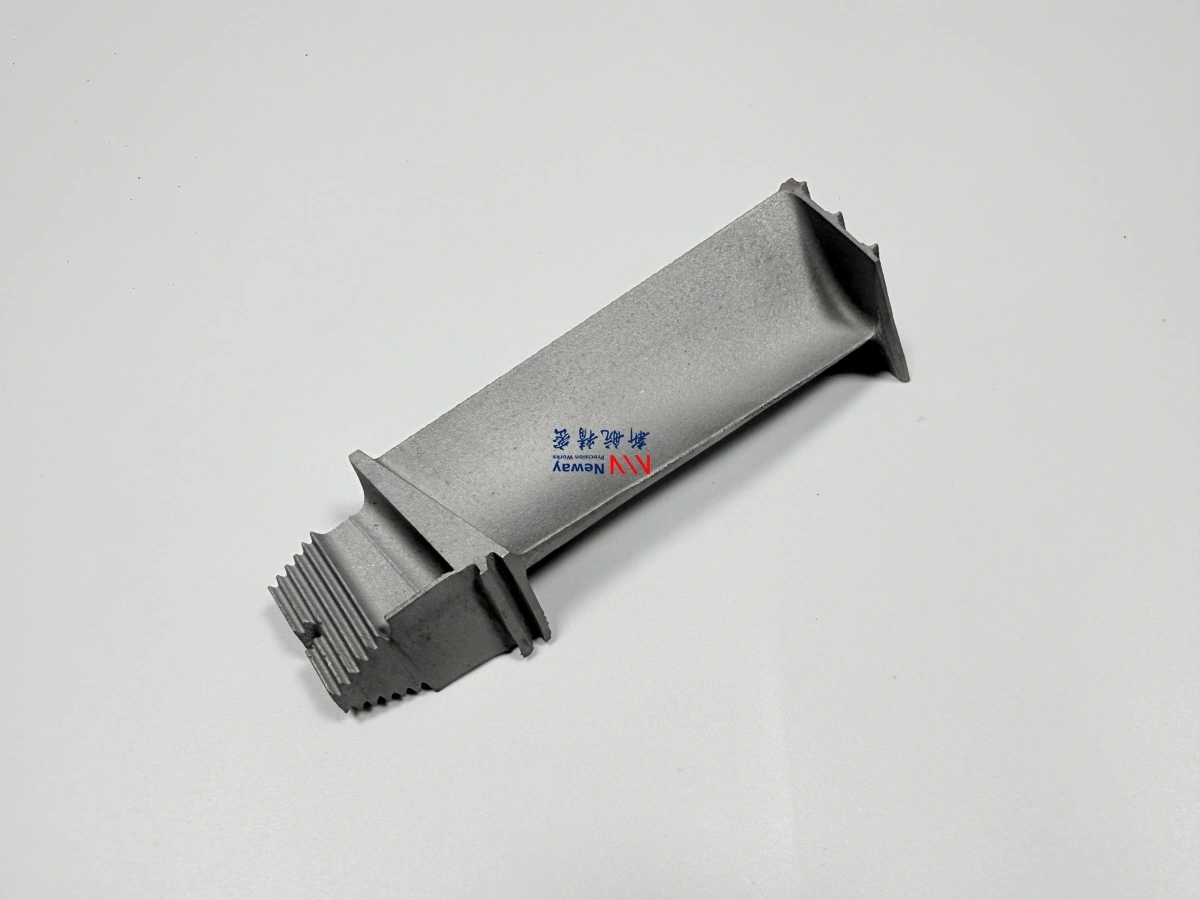

Prototyp einer Turbinendüse oder Leitschaufel
Wenn das Design dünne Wände, Gasströmungsflächen, interne Durchgänge und eine unsichere Geometrie umfasst, ist der 3D-Druck in der Regel eine starke Option für die Prototypenvalidierung. Nach dem Drucken kann eine CNC-Bearbeitung für Bezugsflächen, Montageflächen oder Dichtbereiche erforderlich sein. Wenn das Design stabil wird und das zukünftige Volumen steigt, kann das Feingussverfahren überprüft werden.
Brennkammerauskleidung oder Struktur im heißen Gasweg
Für Brenn- oder Heißgaswegteile mit dünnen Wänden, thermischer Wechselbelastung und komplexer Geometrie kann der 3D-Druck schnelle Designiterationen unterstützen. Werkstoffauswahl, Oxidationsbeständigkeit, Wärmebehandlung, Oberflächenzustand und Prüfung sollten vor der Produktion überprüft werden. Die Kostenfaktoren können bei Kobaltbasislegierungen erheblich variieren, daher sollten Kunden die Kostenfaktoren für Haynes 188 bewerten, wenn das Projekt Superlegierungswerkstoffe auf Kobaltbasis verwendet.
Strukturhalterung für die Luft- und Raumfahrt
Wenn die Halterung leichte Gitterstrukturen, Topologieoptimierung oder komplexe integrierte Merkmale aufweist, kann der 3D-Druck wertvoll sein. Wenn die Halterung hauptsächlich ein bearbeiteter Block mit Bohrungen und Taschen ist, kann die CNC-Bearbeitung wirtschaftlicher und präziser sein. Wenn das Wiederholungsvolumen wächst und die Geometrie gussfreundlich ist, kann das Gussverfahren später überprüft werden.
Hochtemperaturvorrichtung
Für einfache Hochtemperaturvorrichtungen kann die CNC-Bearbeitung aus Stangen oder Platten der direkteste Weg sein. Für Vorrichtungen mit interner Kühlung, komplexem Gasfluss oder leichtem thermischem Design kann der 3D-Druck mehr Designfreiheit bieten. Wenn viele identische Vorrichtungen benötigt werden, können Gussverfahren oder vereinfachte CNC-Konstruktionen die langfristigen Kosten senken.
Überlegungen zu Kosten und Lieferzeit
Die Kosten sollten über den gesamten Fertigungsworkflow hinweg bewertet werden. Beim 3D-Druck umfassen die Kosten Pulver, Maschinenzeit, Entfernung von Stützstrukturen, Wärmebehandlung, HIP falls erforderlich, CNC/EDM, Oberflächenfinish und Prüfung. Bei der CNC-Bearbeitung umfassen die Kosten Materialrohlinge, Schneidzeit, Werkzeugverschleiß, Vorrichtungen und Prüfung. Beim Feinguss umfassen die Kosten Werkzeuge, Wachsmuster, Gussentwicklung, Wärmebehandlung, Bearbeitung und Qualitätskontrolle.
Käufer können Unsicherheiten reduzieren, indem sie vor der Angebotsabgabe den Designstand, die Stückzahl, die Prüfanforderungen und die Erwartungen an die zukünftige Produktion klären. Die FAQ zur Kostenreduzierung bei Superlegierungen erklärt, wie Designvereinfachung, Mengenplanung und die Definition von Inspektionsanforderungen die Preisgestaltung für individuell gedruckte Teile beeinflussen können.
Hinweise zur Anfrage (RFQ) für die Auswahl des Fertigungsprozesses bei Superlegierungen
Bei der Anforderung eines Angebots sollten Kunden erläutern, ob sie bereits den 3D-Druck, die CNC-Bearbeitung oder das Feingussverfahren bevorzugen oder ob sie eine Empfehlung des Lieferanten für den besten Weg wünschen. Je mehr Kontext dem Lieferanten zur Verfügung steht, desto einfacher ist es, den falschen Prozessweg zu vermeiden.
Nützliche Informationen für eine Anfrage (RFQ) umfassen:
3D-CAD-Datei im STEP-, X_T- oder STL-Format
2D-Zeichnung mit Toleranzen, kritischen Abmessungen und Bezugsangaben
Erforderliche Werkstoffgüte oder akzeptable Alternativen
Aktuell benötigte Stückzahl und Schätzung des zukünftigen Jahresbedarfs
Ob das Design eingefroren ist oder sich noch in der Entwicklung befindet
Anwendungstyp, z. B. Luft- und Raumfahrt, Turbine, Verbrennung, Energie oder Prüfstand
Betriebstemperatur, Belastung, Druck, Korrosion oder Bedingungen für thermische Wechselbelastung
Interne Kanäle, dünne Wände, komplexe Oberflächen oder kritische Schnittstellen
Anforderungen an die Nachbearbeitung wie Wärmebehandlung, HIP, CNC, EDM, Beschichtung oder Polieren
Prüfanforderungen wie KMG, CT, Röntgen, FAI, Materialzertifikat oder Wärmebehandlungsbericht
Für die materialspezifische Angebotsvorbereitung kann die FAQ zu Angabedaten für ein Inconel 718-Angebot Kunden helfen, Zeichnungen, Materialanforderungen, Toleranzdetails und Erwartungen an die Nachbearbeitung vorzubereiten. Für eine breitere Prozessauswahl sollte eine vollständige Anfrage (RFQ) für Superlegierungen sowohl technische Unterlagen als auch Informationen zum Projektstatus enthalten.
