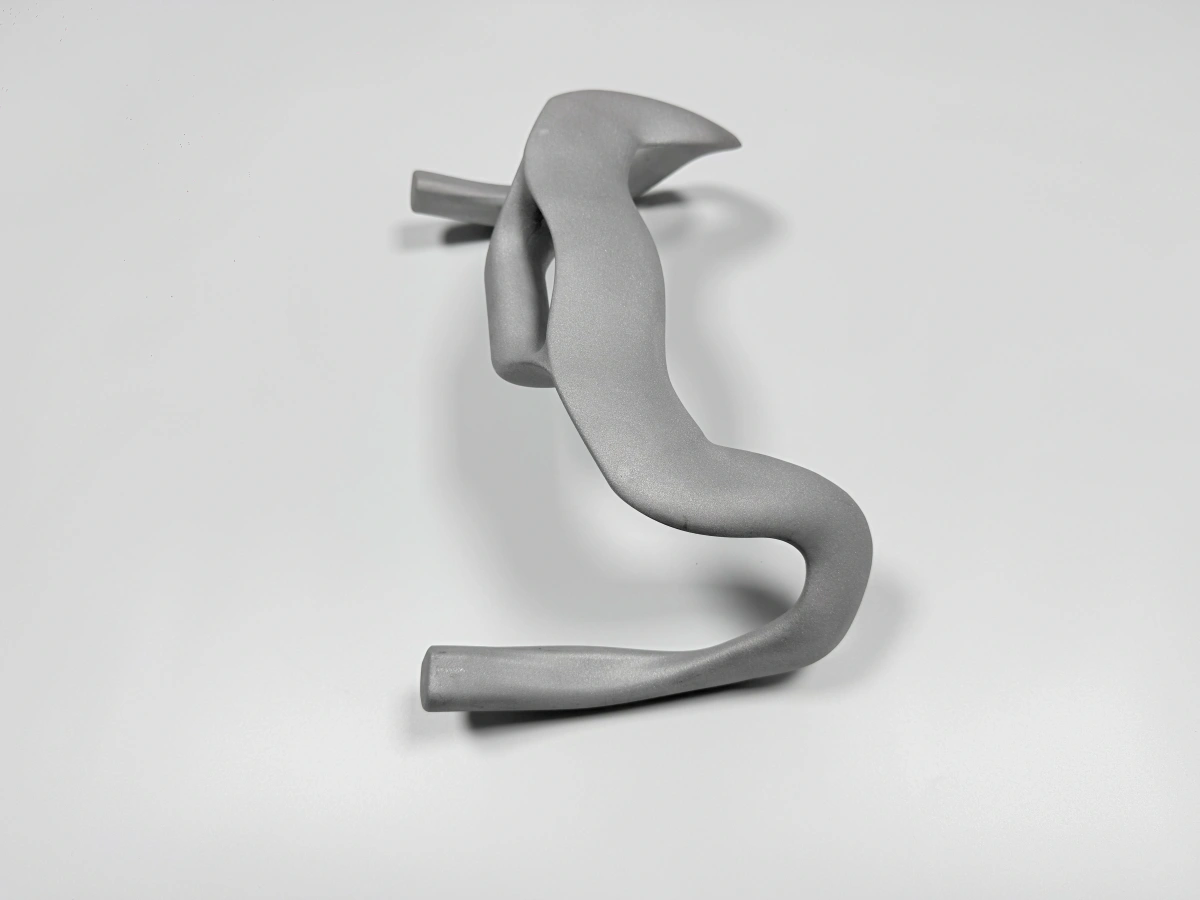

TBC-Beschichtung für 3D-gedruckte Metallteile: Ein Leitfaden für Käuferbewertungen

Die TBC-Beschichtung für 3D-gedruckte Metallteile ist entscheidend, da die Beschichtungsanforderung darüber bestimmt, ob ein Angebot zu einem fertigbaren Auftrag wird. Die Anforderung an die Wärmedämmschicht sollte an einen realen Teilzustand geknüpft sein: Geometrie, Materialweg, Nachbearbeitung, Inspektion, Menge und Abnahmerisiko. Eine nützliche Anfrage (RFQ) erläutert, was das Teil leisten muss und welche Anforderungen die Lieferung steuern.

Bei Neway wird diese Bewertung als ingenieurtechnisches Angebotsproblem behandelt. Wir prüfen das CAD des Käufers, die 2D-Zeichnung, die Materialpräferenz, funktionale Flächen, kritische Maße und die erforderlichen Unterlagen, bevor wir entscheiden, ob der Zielweg ein gedruckter Rohling, ein nachbearbeiteter Rohling, ein bearbeitetes Fertigteilt oder eine dokumentierte Kleinseriencharge ist.

Dieser Artikel behandelt TBC als eine Entscheidung zur Nachbearbeitung für hochtemperaturbeständige gedruckte Komponenten, nicht als generisches Beschichtungsnachschlagewerk. Die Diskussion über die Beschichtung sollte mit heißseitigen Flächen, Maskierungszonen, Oberflächenvorbereitung, dem Zustand des Grundmaterials und den Nachweisen für die Abnahme verknüpft sein, die benötigt werden, bevor ein Käufer die Bestellung freigibt.

Wo die Wärmedämmschicht in die Funktion des Käuferteils passt

TBC als Entscheidung zur Beschichtungsreife für AM-Metall auf der Heißseite, einschließlich Oberflächenvorbereitung, Maskierungszonen, Planung der Haftvermittlerschicht und Abnahmerisiko. Die Entscheidung sollte mit den Arbeitsbedingungen beginnen: Temperatur, Korrosion, Belastung, Druck, Leitfähigkeit, Verschleiß, Isolierung, Ermüdung oder Montagegenauigkeit. Wenn dieser Zustand nicht angegeben ist, kann das Angebot den falschen Materialweg oder die falschen Grenzen der Nachbearbeitung preislich ansetzen.

Käufer sollten die flächen markieren, die die Funktion bestimmen. Eine Fläche, die abdichtet, positioniert, Strom leitet, Beschichtung trägt, mit Fluid in Kontakt kommt oder heißem Gas ausgesetzt ist, kann nicht genauso behandelt werden wie eine unkritische Außenfläche. Dieser Unterschied entscheidet darüber, ob die Textur im Druckzustand akzeptabel ist, ob CNC oder EDM erforderlich sind und ob sich die Inspektion auf Maße, Oberflächen, innere Merkmale oder Unterlagen konzentrieren sollte.

Der Fertigungsweg sollte der Funktion des Teils folgen, nicht allein dem Prozessnamen. Käufer sollten die Arbeitsumgebung, Passflächen, Menge, Prototypenstadium und Abnahmeunterlagen definieren, bevor sie Lieferanten vergleichen.

Wo die Geometrie einfach ist, können konventionelles CNC-Fräsen, Gießen oder Umformen weiterhin praktischer sein. AM ist am stärksten, wenn Geometrie, Iterationsgeschwindigkeit, Integration oder die Vermeidung von Werkzeugen für kleine Stückzahlen die Beschaffungsentscheidung ändern.

TBC-Beschichtungsreife-Matrix nach Substratoberfläche und Anwendungsbereich

Nutzen Sie diesen Vergleich, bevor Lieferantenpreise als gleichwertig behandelt werden. Wenn zwei Lieferanten unterschiedliche Grenzen anbieten, kann die niedrigere Zahl einfach Bearbeitungen, Wärmebehandlungen, HIP, Oberflächenvorbereitung, Tests oder Dokumentationen weglassen, die der Käufer später erwartet.

Beschichtungsgeometrie, die den AM- und Fertigstellungsweg ändert

Die Geometrie bestimmt, ob eine Wärmedämmschicht angebotswürdig ist. Innenkanäle, dünne Rippen, integrierte Halterungen, Leichtbaumerkmale, komplexe Kanäle, konforme Oberflächen oder schnelle Designänderungen unterstützen oft eine AM-Überprüfung. Einfache Platten, runde Wellen, einfache Blöcke und Halterungen mit weiten Toleranzen werden möglicherweise besser durch CNC-Bearbeitung oder einen anderen Prozess bedient, es sei denn, die Materialverfügbarkeit oder die Revisionsgeschwindigkeit ändern die Wirtschaftlichkeitsberechnung.

Bohrungen, Gewinde, Dichtnuten, Bezugspads, Lagersitze, elektrische Kontaktflächen und Grenzen der Beschichtungsmaskierung sollten in der Zeichnung spezifiziert werden. Viele dieser Merkmale sollten nach dem Druck oder nach der thermischen Bearbeitung maschinell gefertigt werden. Wenn das CAD-Modell kein Bearbeitungszugabe enthält, benötigt Neway möglicherweise eine Genehmigung, Material hinzuzufügen, bevor ein Fertigteilt angeboten wird.

Die Entfernung von Stützstrukturen und die Zugänglichkeit sind ebenfalls Teil der DFM (Design for Manufacturing). Ein Merkmal kann druckbar sein, aber dennoch schwierig zu reinigen, zu bearbeiten, zu beschichten oder zu inspizieren. Käufer sollten flächen ohne Stützen, unzugängliche Hohlräume, dünne Kanten und funktionale Flusswege identifizieren, damit Bauorientierung und Fertigstellung bewertet werden, bevor der Preis festgelegt wird.

Dieselbe Geometrie sollte auch gegen die gewählte Produktionsstufe geprüft werden. Ein erster Prototyp kann manchmal vereinfachte Unterlagen und lokale Handnachbearbeitung akzeptieren, wenn der Zweck dem Lernen dient. Eine Pilotserie benötigt stabilere Vorrichtungen, wiederholbare Bezugsplanung und ein klareres Inspektionspaket. Eine wiederkehrende Kleinserienbestellung sollte mehrdeutige Zeichnungsvermerke entfernen, da jede unklare Toleranz oder Oberflächenangabe zu einem wiederkehrenden Angebotsrisiko wird.

Wenn das Teil Montageschnittstellen hat, sollte die RFQ zeigen, mit welcher Komponente es paart, oder den Paarungszustand beschreiben. Dies hilft bei der Entscheidung, ob eine Fläche nur ein Freiraumbereich, eine Dichtfläche, ein elektrischer Kontakt, ein lagerähnlicher Sitz, eine Beschichtungsgrenze oder ein Vorrichtungsbezug ist. Die Gleichbehandlung aller Flächen erhöht meist die Kosten, ohne die Abnahme zu verbessern.

Für kostenfokussierte RFQs sollte der Käufer auch den Zielstückzahlenbereich angeben und ob das Erstmuster eine vereinfachte Inspektion verwenden kann. Dies trennt das technische Lernen von der Produktionspreisgestaltung.

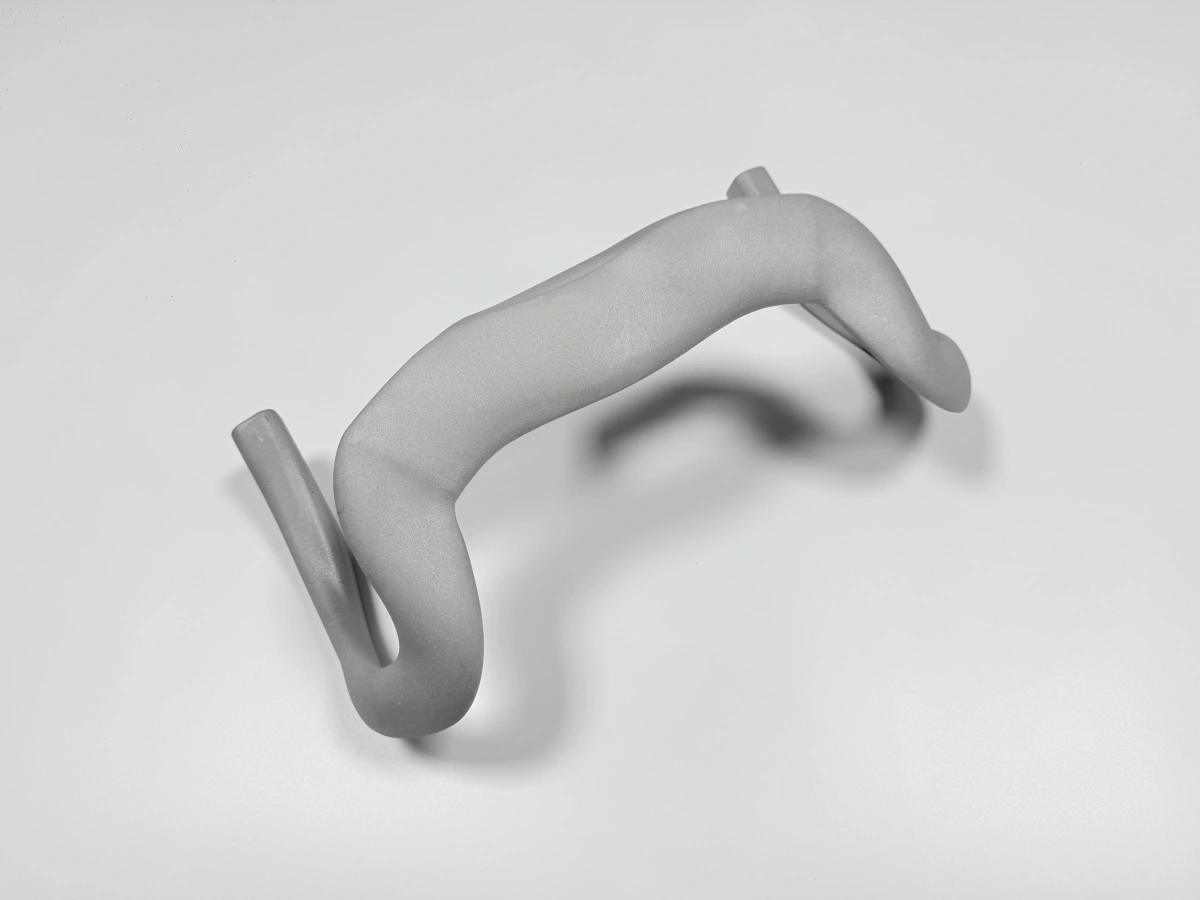

Oberflächenvorbereitung und Maskierungsschritte für TBC-Angebote

Die Nachbearbeitung sollte der Funktion folgen. Oberflächenbehandlung, Superlegierungs-3D-Druck oder Die Bedeutung von Wärmedämmschichten für Hochtemperaturanwendungen können nur relevant sein, wenn das Teil diesen Vorgang benötigt, um die Abnahme zu erfüllen. Eine Wärmebehandlung kann zur Spannungsrelief oder zum Materialzustand erforderlich sein. HIP (Heißisostatisches Pressen) kann bei Ermüdung, Druck oder Empfindlichkeit gegenüber inneren Defekten erforderlich sein. CNC oder EDM können für Schnittstellen, Gewinde, Schlitze und Dichtflächen erforderlich sein.

Die Oberflächenbehandlung sollte zonenweise definiert werden. Eine kosmetische Außenseite, eine korrosionsbelastete benetzte Oberfläche, eine Heißgasfläche, ein Bereich zur Beschichtungsvorbereitung und eine leitende Kontaktfläche erfordern unterschiedliche Fertigstellungslogiken. Das Anwenden der anspruchsvollsten Oberfläche auf das gesamte Teil kann das Angebot teuer machen, ohne die Funktion zu verbessern.

Wenn sich das Teil noch im Prototypenstadium befindet, fragen Sie gegebenenfalls nach Alternativen. Obligatorische Vorgänge sollten im Basisangebot enthalten sein; unsichere Vorgänge können als Optionen kalkuliert werden, damit der Käufer sehen kann, welche Anforderung die Kosten oder die Durchlaufzeit treibt.

Die Reihenfolge ist wichtig. Wenn Wärmebehandlung, HIP, Beschichtung, Polieren, CNC, EDM oder Passivierung alle in einer Notiz erwähnt werden, muss der Lieferant dennoch die Reihenfolge kennen. Eine Dichtfläche kann nach der thermischen Bearbeitung gefräst werden. Eine Beschichtungsmaske kann nach ausgewählten Bearbeitungsschritten aufgebracht werden. Ein Gewinde kann nach dem Spannungsabbau geschnitten werden. Eine Oberflächenrauheitsprüfung ergibt möglicherweise erst nach dem letzten Fertigstellungsschritt Sinn.

Inspektionsnachweise für die Beschichtung zur Abnahme von Heißsection-Komponenten

Die Inspektion sollte das Merkmal nachweisen, das zur Ablehnung des Teils führen kann. Externe Bezüge und bearbeitete Flächen benötigen möglicherweise eine KMG (Koordinatenmessgerät). Versteckte Kanäle erfordern möglicherweise CT, Boreskopie, Druck-/Lecknachweise oder Prozesskontrollen. Der Oberflächenzustand erfordert möglicherweise Rauheitsmessungen, visuelle Standards oder eine Überprüfung der Beschichtungsreife. Der Materialzustand erfordert möglicherweise Zertifikate, Wärmebehandlungsunterlagen, HIP-Unterlagen oder metallografische Nachweise, wenn der Abnahmeweg des Käufers dies verlangt.

Nicht jeder Prototyp benötigt jede Unterlage. Ein Teil zur Passprüfung benötigt möglicherweise nur ausgewählte Maße. Ein Testmuster benötigt möglicherweise Material- und Nachbearbeitungsdokumentation. Eine Charge mit Produktionsabsicht benötigt möglicherweise eine Erstmusterprüfung und wiederholbare Berichterstattung. Die RFQ sollte das Stadium angeben, damit das Inspektionspaket nicht überdimensioniert oder unterdefiniert ist.

Wenn TBC-Anforderungen auf einen anderen Basisweg hinweisen

Ein Lieferant sollte die Möglichkeit haben, einen besseren Weg aufzuzeigen, wenn die Zeichnung in die falsche Richtung weist. Wenn die angeforderte Legierung den intended Beschichtungsstack nicht unterstützt, wenn der Zugang auf der Heißseite die Oberflächenvorbereitung verhindert, wenn eine maskierte Schnittstelle nicht geschützt werden kann oder wenn ein Teil überwiegend aus einfacher Bearbeitung ohne AM-Mehrwert besteht, kann der Käufer ein besseres Ergebnis erzielen, indem er Material, Prozess oder Design vor der Freigabe der Bestellung ändert.

DFM-Feedback ist am nützlichsten, wenn der Käufer feste Anforderungen von verhandelbaren Präferenzen trennt. Feste Punkte können Paargeometrie, Arbeitsumgebung, Qualifizierungsunterlagen oder Montageschnittstellen umfassen. Verhandelbare Punkte können nicht-kritische Wandformen, Außentextur, Reinigung auf der Stützseite, optionales HIP oder eine Materialalternative vorbehaltlich einer technischen Prüfung umfassen.

Für ein vergleichbares Angebot erforderliche RFQ-Eingaben

Um eine Wärmedämmschicht anzubieten, senden Sie die STEP-Datei, die 2D-Zeichnung, die Materialgüte oder akzeptable Alternativen, die Menge, das Stadium (Prototyp oder Serienproduktion), die Anwendungsumgebung, kritische Maße, bearbeitete Flächen, Bohrungen und Gewinde, Erwartungen an Wärmebehandlung oder HIP, Oberflächenfinish-Zonen, Inspektionsunterlagen, Ziellieferbedürfnisse und alle käuferspezifischen Abnahmestandards. Fügen Sie Begriffe wie Wärmedämmschichten; TBC-Beschichtung; Hochtemperatur-Metall-3D-Druckservice; 3D-Druck von Heißsection-Komponenten; Oberflächenbehandlung für 3D-gedruckte Teile nur dort hinzu, wo diese Anforderungen tatsächlich auf das Teil zutreffen.

Wenn das Angebot Wege vergleichen soll, fragen Sie nach getrennten Preisen für gedruckten Rohling, nachbearbeiteten Rohling, bearbeitetes Fertigteilt und dokumentierte Charge. Diese Struktur macht Kostentreiber sichtbar und verhindert Verwirrung zwischen dem reinen Baupreis und einer akzeptierten industriellen Komponente.

Wenn eine Anforderung unsicher ist, kennzeichnen Sie sie als optional, anstatt sie in einer Notiz zu verstecken. Optionales HIP, optionales CT, alternatives Material, relaxedes Außenfinish oder ausgewählte KMG-Maße können als separate Positionen kalkuliert werden. Dies gibt dem Einkauf und der Technik eine praktische Möglichkeit zu entscheiden, welche Anforderung es wert ist, bezahlt zu werden, bevor die Bestellung freigegeben wird. Bestätigen Sie diese Grenzen vor der Lieferantenfreigabe.
