Wie man Inconel 718, Inconel 625, Hastelloy X, Haynes 188 oder Inconel 713C für den 3D-Druck auswähl...

Die Auswahl der richtigen Superlegierung für den Metall-3D-Druck ist nicht nur eine Entscheidung für einen Materialnamen. In Anwendungen für die Luft- und Raumfahrt, Turbinen, Verbrennung, Energie, chemische Verarbeitung und Heißgasbereiche verhalten sich verschiedene Legierungen unter Belastung, Hitze, Oxidation, Korrosion, thermischer Zyklisierung und Nachbearbeitung unterschiedlich. Ein Bauteil, das in Inconel 718 gut funktioniert, ist möglicherweise nicht die beste Wahl für Hastelloy X, Haynes 188 oder Inconel 713C.

Aus diesem Grund sollten Projekte im Bereich des 3D-Drucks von Superlegierungen mit der Materialauswahl, der Anwendungsprüfung und der Bewertung der Herstellbarkeit beginnen. Das beste Material hängt von der Betriebstemperatur, der mechanischen Belastung, der korrosiven Umgebung, der thermischen Zyklisierung, der geometrischen Komplexität, dem Prüfumfang und davon ab, ob das Teil zur Prototypenvalidierung oder für tests vor der Serienproduktion vorgesehen ist.

Dieser Leitfaden vergleicht Inconel 718, Inconel 625, Hastelloy X, Haynes 188 und Inconel 713C für den 3D-Druck. Er soll Ingenieuren helfen, ein praktisches Ausgangsmaterial zu wählen, bevor sie ein Angebot anfordern oder Dateien zur technischen Prüfung senden.

Warum die Materialauswahl beim 3D-Druck von Superlegierungen wichtig ist

Superlegierungen werden oft für Hochtemperatur- oder Schwerlastkomponenten ausgewählt, aber jede Legierung hat ein anderes Leistungsprofil. Einige Legierungen sind besser für hohe mechanische Festigkeit geeignet. Andere bieten bessere Korrosionsbeständigkeit. Einige eignen sich mehr für die Exposition gegenüber Verbrennungsgasen oder thermische Zyklisierung. Wieder andere werden für Prototypen von Turbinenschaufeln und Düsen in Betracht gezogen, erfordern jedoch eine sorgfältigere Risskontrolle.

Die Materialauswahl beeinflusst:

• Hochtemperaturfestigkeit und Tragfähigkeit

• Oxidationsbeständigkeit in heißen Gasumgebungen

• Korrosionsbeständigkeit in chemischen, maritimen oder Energieanwendungen

• Widerstand gegen thermische Ermüdung bei wiederholtem Heizen und Kühlen

• Rissbildungsrisiko beim Drucken im Pulverbettverfahren (Powder Bed Fusion)

• Anforderungen an Wärmebehandlung und HIP (Heißisostatisches Pressen)

• Schwierigkeitsgrad bei CNC-Bearbeitung, EDM und Oberflächenveredelung

• Umfang der Inspektion und Anforderungen an die endgültige Qualifizierung

Befindet sich das Projekt noch in der Konstruktionsphase, sollte die Materialauswahl gemeinsam mit der Teilegeometrie, der Wandstärke, der Zugänglichkeit für Stützstrukturen, der Pulverentfernung, dem Bearbeitungszuschlag nach dem Druck und dem Testzweck überprüft werden. Für die frühe Materialauswahl sollte die beste Superlegierung sowohl anhand der Leistungsanforderungen als auch des Herstellungsrisikos bewertet werden.

Inconel 718 für hochfeste Teile in der Luft- und Raumfahrt sowie im Energiesektor

Inconel 718 ist eine der am häufigsten verwendeten Nickelbasis-Superlegierungen für den 3D-Druck. Sie wird oft gewählt, wenn das Projekt ein starkes Gleichgewicht zwischen Druckbarkeit, mechanischer Festigkeit, Ermüdungsbeständigkeit und Leistung nach der Wärmebehandlung erfordert.

In 3D-gedruckten Anwendungen wird Inconel 718 häufig für Halterungen in der Luft- und Raumfahrt, Turbinenstützteile, Strukturkomponenten, Hochtemperaturvorrichtungen, Teile für Energieanlagen und technische Prototypen verwendet, die eine hohe mechanische Leistung erfordern.

Inconel 718 ist in der Regel eine gute Erstoption, wenn das Teil Folgendes erfordert:

• Hohe mechanische Festigkeit nach der Wärmebehandlung

• Gute Druckbarkeit im Vergleich zu rissanfälligeren Superlegierungen

• Strukturelle Leistung für die Luft- und Raumfahrt oder den Energiesektor

• Zuverlässige Nachbearbeitungswege

• CNC-Bearbeitung nach dem Druck für präzise Schnittstellen

Inconel 718 ist jedoch nicht immer die beste Wahl für die heißesten Verbrennungszonen oder Teile im Heißgaspfad, die besonders oxidationsempfindlich sind. Wenn das Hauptaugenmerk auf der Oxidation durch heiße Gase oder der thermischen Zyklisierung liegt und nicht nur auf der Festigkeit, können Hastelloy X oder Haynes 188 besser geeignet sein.

Inconel 625 für korrosionsbeständige 3D-gedruckte Teile

Inconel 625 wird oft für korrosions- und oxidationsbeständige Komponenten ausgewählt. Im Vergleich zu Inconel 718 liegt der Fokus weniger auf einer ausscheidungsgehärteten hohen mechanischen Festigkeit; sie wird häufiger dort eingesetzt, wo Korrosionsbeständigkeit, Schweißbarkeit und Beständigkeit gegen Umwelteinflüsse wichtig sind.

Beim 3D-Druck kann Inconel 625 für Komponenten in der chemischen Verarbeitung, maritime Teile, Energieanlagen, abgasbezogene Strukturen, korrosionsbeständige Gehäuse und komplexe Teile geeignet sein, die aggressiven Umgebungen ausgesetzt sind.

Inconel 625 wird normalerweise in Betracht gezogen, wenn das Projekt Folgendes erfordert:

• Starke Korrosionsbeständigkeit

• Gute Oxidationsbeständigkeit

• Komplexe Geometrien für chemische oder Energieanwendungen

• Gute Herstellbarkeit für gedruckte Nickellegierungsteile

• Geringerer Fokus auf maximale ausscheidungsgehärtete Festigkeit

Wenn die Hauptentscheidung zwischen der festigkeitsorientierten Legierung 718 und der korrosionsorientierten Legierung 625 liegt, kann der Vergleich Inconel 718 vs. Inconel 625 helfen zu klären, welche Legierung besser zur Anwendung passt.

Hastelloy X für Verbrennungs-, Heißgas- und thermische Ermüdungsanwendungen

Hastelloy X wird weitgehend für Anwendungen in der Verbrennung, bei Brennern, im Abgasbereich und im Heißgaspfad in Betracht gezogen. Sie wird wegen ihrer Hochtemperatur-Oxidationsbeständigkeit, thermischen Stabilität und Leistung in schweren Heißgasumgebungen geschätzt.

Für den 3D-Druck wird Hastelloy X oft für verbrennungsbezogene Komponenten, Brenner-Hardware, Prototypen für den Heißgaspfad, thermische Strukturen in der Luft- und Raumfahrt, Testteile für den Energiesektor und Komponenten ausgewählt, die Widerstand gegen wiederholtes Heizen und Kühlen erfordern.

Hastelloy X ist in der Regel ein starker Kandidat, wenn das Teil Folgendes erfordert:

• Gute Oxidationsbeständigkeit in Verbrennungsumgebungen

• Widerstand gegen thermische Ermüdung während wiederholter Wärmezyklen

• Leistung im Heißgaspfad

• Komplexe Dünnwand- oder strömungsbezogene Strukturen

• Bessere Eignung für Anwendungen in der Verbrennungszone als rein festigkeitsorientierte Legierungen

Wenn Kunden hochfeste Legierungen für die Luft- und Raumfahrt mit verbrennungsorientierten Materialien vergleichen, kann der Vergleich Hastelloy X vs. Inconel 718 helfen zu bestimmen, ob die Festigkeit oder die Exposition gegenüber heißen Gasen die Materialentscheidung leiten sollte.

Haynes 188 für kobaltbasierte Teile im Heißgaspfad und für thermische Zyklisierung

Haynes 188 ist eine kobaltbasierte Superlegierung, die für Hochtemperatur-Oxidationsbeständigkeit, thermische Stabilität und Anwendungen im Heißgaspfad verwendet wird. Sie wird oft in Betracht gezogen, wenn Nickelbasislegierungen nicht die einzige Option sind und die Arbeitsumgebung Verbrennungsgase, thermische Zyklisierung oder starke Oxidationsexposition beinhaltet.

Für 3D-gedruckte Teile kann Haynes 188 für Brennkammerauskleidungen, Strukturen im Heißgaspfad, Thermoschilde, brennerbezogene Komponenten und Hochtemperatur-Testhardware geeignet sein. Ihr Wert liegt nicht einfach in der Hochtemperaturfestigkeit, sondern in ihrem Leistungsprofil in oxidationsbeständigen und thermisch belasteten Umgebungen.

Haynes 188 wird normalerweise in Betracht gezogen, wenn das Projekt Folgendes erfordert:

• Leistung einer kobaltbasierten Superlegierung anstelle einer Nickelbasislegierung

• Starke Oxidationsbeständigkeit in Heißgasumgebungen

• Widerstand gegen thermische Zyklisierung

• Exposition gegenüber Verbrennungs- oder Heißgaspfaden

• Dünnwandige Strukturen im Heißbereich mit sorgfältiger Nachbearbeitung

Für Projekte, bei denen Ingenieure kobaltbasierte Legierungen mit Nickellegierungen vergleichen, kann der Artikel über 3D-Druck von kobaltbasierten Superlegierungen helfen zu erklären, wann Haynes 188 Vorteile gegenüber gängigen Nickelbasisoptionen bieten kann.

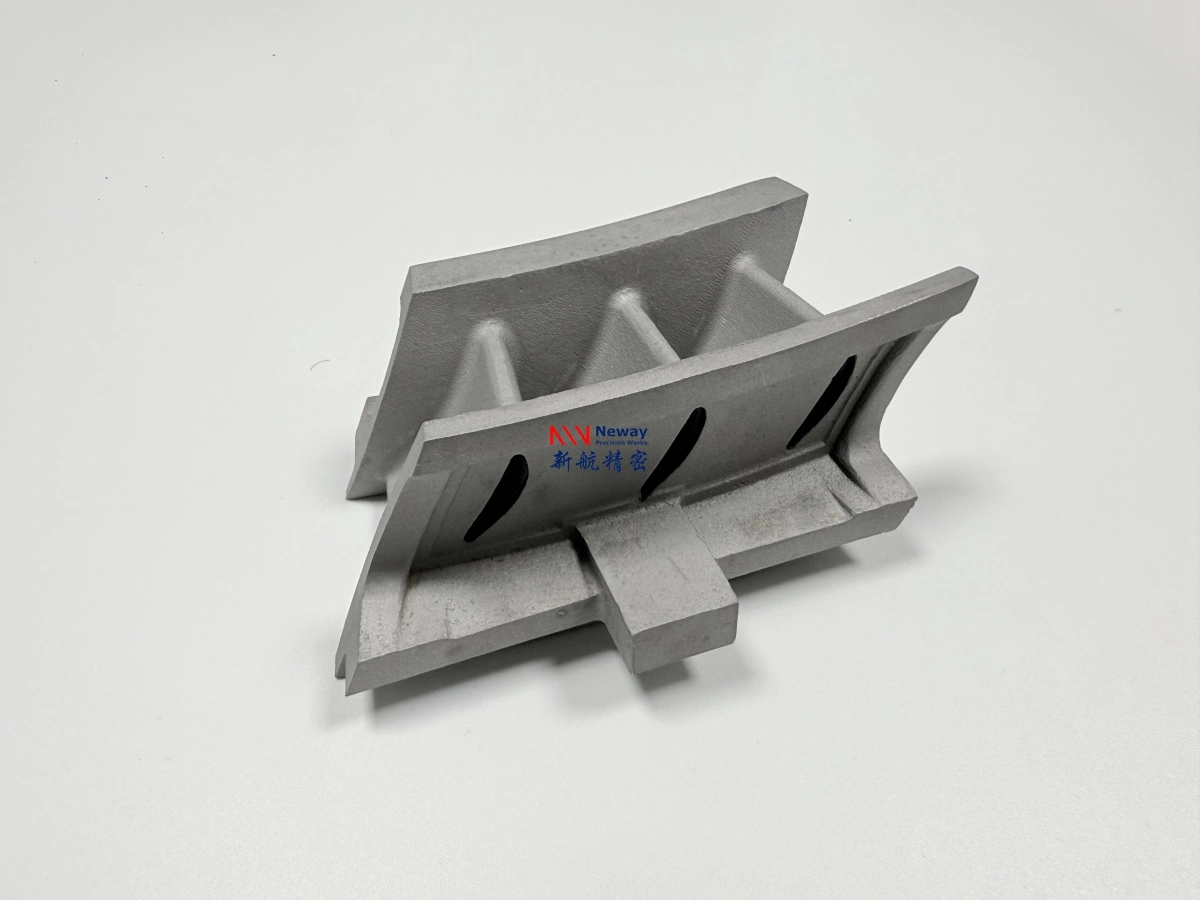

Inconel 713C für Prototypen von Turbinenschaufeln, Düsen und Heißbereichskomponenten

Inconel 713C unterscheidet sich von den anderen Legierungen in diesem Leitfaden, da sie stark mit Teilen für den heißen Bereich von Turbinen assoziiert wird, einschließlich Turbinenschaufeln, Leitkomponenten für Düsen und kleiner Turbinenhardware. Sie kann für die Evaluierung von 3D-gedruckten Prototypen in Betracht gezogen werden, erfordert jedoch eine sorgfältigere Überprüfung der Herstellbarkeit als gängige druckbare Nickellegierungen.

Für den 3D-Druck wird Inconel 713C normalerweise nicht als universelle Superlegierung ausgewählt. Sie eignet sich eher für die turbinenbezogene Prototypenentwicklung, bei der Ingenieure Geometrie, Strömungswegmerkmale, Montageschnittstellen oder kleine Chargen von Heißbereichsteilen evaluieren müssen, bevor sie einen endgültigen Produktionsweg wählen.

Inconel 713C kann in Betracht gezogen werden, wenn das Projekt Folgendes beinhaltet:

• Evaluierung von Prototypen für Turbinenschaufeln oder Düsen

• Teile für den Gaspfad im Heißbereich

• Turbinen-Testkomponenten in kleinen Chargen

• Prototypenvalidierung vor dem Feinguss

• Sorgfältige Kontrolle von Rissbildung, Verzug, Entfernung von Stützstrukturen und Nachbearbeitung

Da Inconel 713C anfälliger für Rissbildung und Verzug ist, sollte der Herstellungsweg vor der Angebotsabgabe überprüft werden. Für Turbinenentwickler, die additive Fertigung und Gussverfahren vergleichen, sollte der 3D-Druck mit Inconel 713C zusammen mit dem Feinguss, dem Prüfumfang und der zukünftigen Produktionsmenge bewertet werden.

Auswahltabelle für Materialien zum 3D-Druck von Superlegierungen

Die beste Superlegierung hängt von der Anwendungsumgebung und der Leistungspriorität ab. Die folgende Tabelle bietet einen praktischen Ausgangspunkt für die Materialauswahl vor der technischen Prüfung.

Schnellvergleich nach Anwendungsabsicht

Kunden kennen oft die Anwendung, bevor sie das endgültige Material kennen. In diesem Fall kann die Auswahl von der Arbeitsumgebung ausgehen und sich dann zur detaillierten technischen Prüfung entwickeln.

Herstellungsrisiko ist ebenfalls Teil der Materialauswahl

Beim 3D-Druck von Superlegierungen ist das beste Material nicht immer die Legierung mit der höchsten theoretischen Temperaturbeständigkeit. Das Teil muss auch druckbar, inspizierbar, reinigbar, bearbeitbar und für den vorgesehenen Nachbearbeitungsweg geeignet sein.

Beispielsweise kann ein dünnwandiges Turbinenteil mit internen Kanälen eine sorgfältige Gestaltung der Stützstrukturen, Öffnungen zur Pulverentfernung, CT-Inspektion, CNC-Bearbeitungszuschlag und Planung der Wärmebehandlung erfordern. Eine hochfeste Halterung benötigt möglicherweise weniger interne Inspektion, aber mehr Fokus auf mechanische Eigenschaften und bearbeitete Schnittstellen.

Die Kategorie der Superlegierungsmaterialien birgt andere Prozessrisiken als der 3D-Druck von Edelstahl oder Titan, insbesondere in Bezug auf thermische Spannungen, Risskontrolle, Nachbearbeitung und Inspektionsplanung.

Empfehlungen für Anfragen (RFQ) zur Auswahl von Superlegierungsmaterialien

Wenn Sie nicht sicher sind, ob Sie Inconel 718, Inconel 625, Hastelloy X, Haynes 188 oder Inconel 713C wählen sollen, ist der beste Ansatz, Informationen zur Anwendung bereitzustellen, anstatt nur nach einem Materialangebot zu fragen. Ein Lieferant kann dann helfen zu bewerten, ob die ausgewählte Legierung zur Betriebsumgebung und zum Herstellungsweg passt.

Für Unterstützung bei der Materialauswahl stellen Sie bitte Folgendes bereit:

• 3D-CAD-Datei im Format STEP, X_T oder STL

• 2D-Zeichnung mit Toleranzen, kritischen Maßen und Bezugsangaben

• Ziel-Betriebstemperatur und Bedingungen für thermische Zyklisierung

• Anforderungen an mechanische Belastung, Vibration, Druck oder Ermüdung

• Exposition gegenüber Korrosion, Oxidation, Verbrennungsgasen oder Chemikalien

• Menge für Prototypen, Menge für Pilotchargen und Erwartungen an die zukünftige Produktion

• Erforderliche Nachbearbeitungsschritte wie Wärmebehandlung, HIP, CNC-Bearbeitung, EDM, Beschichtung oder Polieren

• Inspektionsanforderungen wie KMG (CMM), CT, Röntgen, Erstmusterprüfbericht (FAI), Materialzertifikat oder Wärmebehandlungsprotokoll

Für die Angebotserstellung sollte eine vollständige Anfrage (RFQ) für den 3D-Druck von Superlegierungen Dateien, Materialpräferenz, Betriebsumgebung, Menge, Anforderungen an die Nachbearbeitung und Inspektionsstandards enthalten.

Häufig gestellte Fragen (FAQ)

1. Wann wird HIP für 3D-gedruckte Superlegierungskomponenten empfohlen?

2. Welche Merkmale benötigen nach dem 3D-Druck von Superlegierungen üblicherweise CNC oder EDM?

3. Wie können Käufer die Kosten für kundenspezifische 3D-gedruckte Superlegierungsteile senken?

4. Welche Inspektionsberichte sind für 3D-gedruckte Superlegierungsteile in der Luft- und Raumfahrt oder für Turbinen üblich?

5. Welche Informationen sollten in einer Anfrage (RFQ) für den 3D-Druck von Superlegierungen enthalten sein?
