Welche Prüfberichte sind für 3D-gedruckte Hochleistungslegierungsteile für die Luft- und Raumfahrt o...
Welche Prüfberichte sind für 3D-gedruckte Hochleistungslegierungsteile für die Luft- und Raumfahrt oder Turbinen üblich?

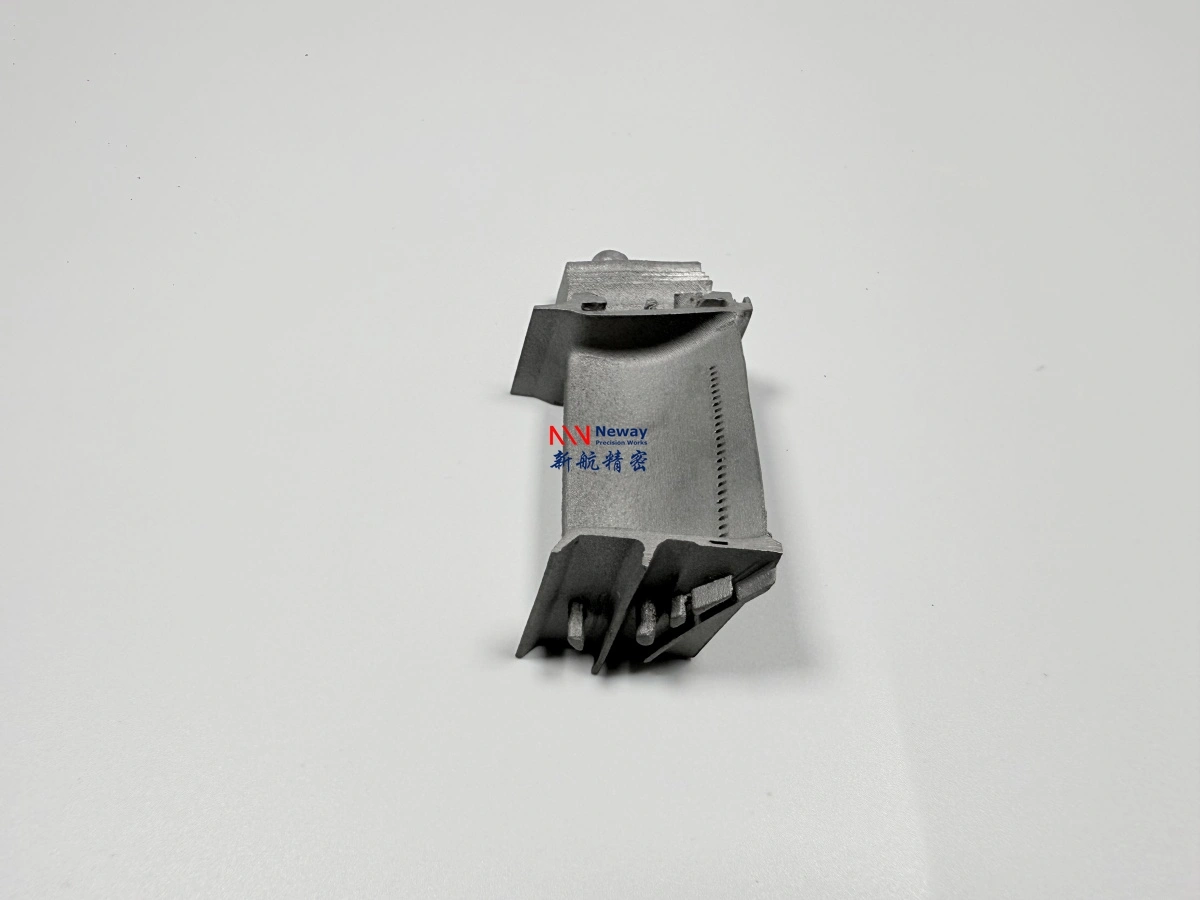

Zu den gängigen Prüfberichten für 3D-gedruckte Hochleistungslegierungsteile für die Luft- und Raumfahrt oder Turbinen gehören dimensionsbezogene Prüfberichte, Erstmusterrichtberichte (FAI), 3D-Scanberichte, Röntgen- oder CT-Prüfberichte, Fluoreszierende-Eindringmittel-Prüfberichte (FPI), metallographische Prüfberichte, Berichte zur chemischen Zusammensetzung, Materialzertifikate, Wärmebehandlungsprotokolle, HIP-Protokolle und Konformitätszertifikate. Das erforderliche Berichtspaket hängt von der Bauteilfunktion, der Legierungsgüte, dem Anwendungsrisiko, den Zeichnungsanforderungen und den Abnahmestandards des Kunden ab.
Für den 3D-Druck von Hochleistungslegierungen sollte die Prüfplanung vor der Produktion bestätigt werden. Komponenten für die Luft- und Raumfahrt, Turbinen, Verbrennungssysteme, Düsen, Wärmetauscher und Heißgaswege erfordern oft mehr als eine grundlegende Dimensionsprüfung, da innere Fehler, Risse, Porosität, Mikrostruktur, Pulverrückstände und die Historie der thermischen Bearbeitung die Zuverlässigkeit des Bauteils beeinflussen können.
1. Direkte Antwort: Welche Prüfberichte sind üblich?
Die häufigsten Prüfberichte für 3D-gedruckte Hochleistungslegierungsteile für die Luft- und Raumfahrt oder Turbinen sind dimensionsbezogene Berichte, FAI-Berichte, 3D-Scanberichte, Röntgen- oder CT-Berichte, FPI-Berichte, Materialzertifikate, Wärmebehandlungsprotokolle, HIP-Protokolle, metallographische Berichte und Berichte zur chemischen Zusammensetzung. Nicht jedes Projekt erfordert alle Berichte. Prototypenteile benötigen möglicherweise nur eine grundlegende Dimensions- und Sichtprüfung, während funktionale Teile für die Luft- und Raumfahrt oder Turbinen ein umfassenderes Qualitätsdokumentationspaket erfordern können.
Prüfbericht | Was wird verifiziert? | Wann wird er üblicherweise benötigt? |
|---|---|---|
Dimensionsbezogener Prüfbericht | Kritische Maße, Bohrungen, Flansche, Bezugsflächen und bearbeitete Merkmale. | Bei den meisten zeichnungsgesteuerten Teilen. |
FAI-Bericht | Einhaltung der Maße und Qualität des ersten Musters gemäß den Zeichnungsanforderungen. | Freigabe von Prototypen, Pilotchargen und teile für die Serienproduktion. |
3D-Scanbericht | Vollflächige Abweichung zwischen gedrucktem Teil und CAD-Modell. | Schaufeln, Düsen, Kanäle, Gehäuse und Freiformflächen. |
Röntgen- oder CT-Bericht | Innere Fehler, Porosität, Risse, blockierte Kanäle oder eingeschlossenes Pulver. | Kritische Heißbereichs-, Luftfahrt-, Turbinen- oder Teile mit internen Kanälen. |
FPI-Bericht | Oberflächenöffnende Risse und Oberflächendiskontinuitäten. | Rissempfindliche Hochleistungslegierungen und bearbeitete Heißbereichsteile. |
Materialzertifikat | Materialgüte, Pulvercharge oder Legierungsrückverfolgbarkeit. | Ingenieurwesen, Luft- und Raumfahrt, Energie und regulierte Projekte. |
Wärmebehandlungs- oder HIP-Protokoll | Thermischer Verarbeitungsweg, Chargenrückverfolgbarkeit und Prozessabschluss. | Teile, die eine kontrollierte Nachbearbeitung und Qualifizierungsdokumentation erfordern. |

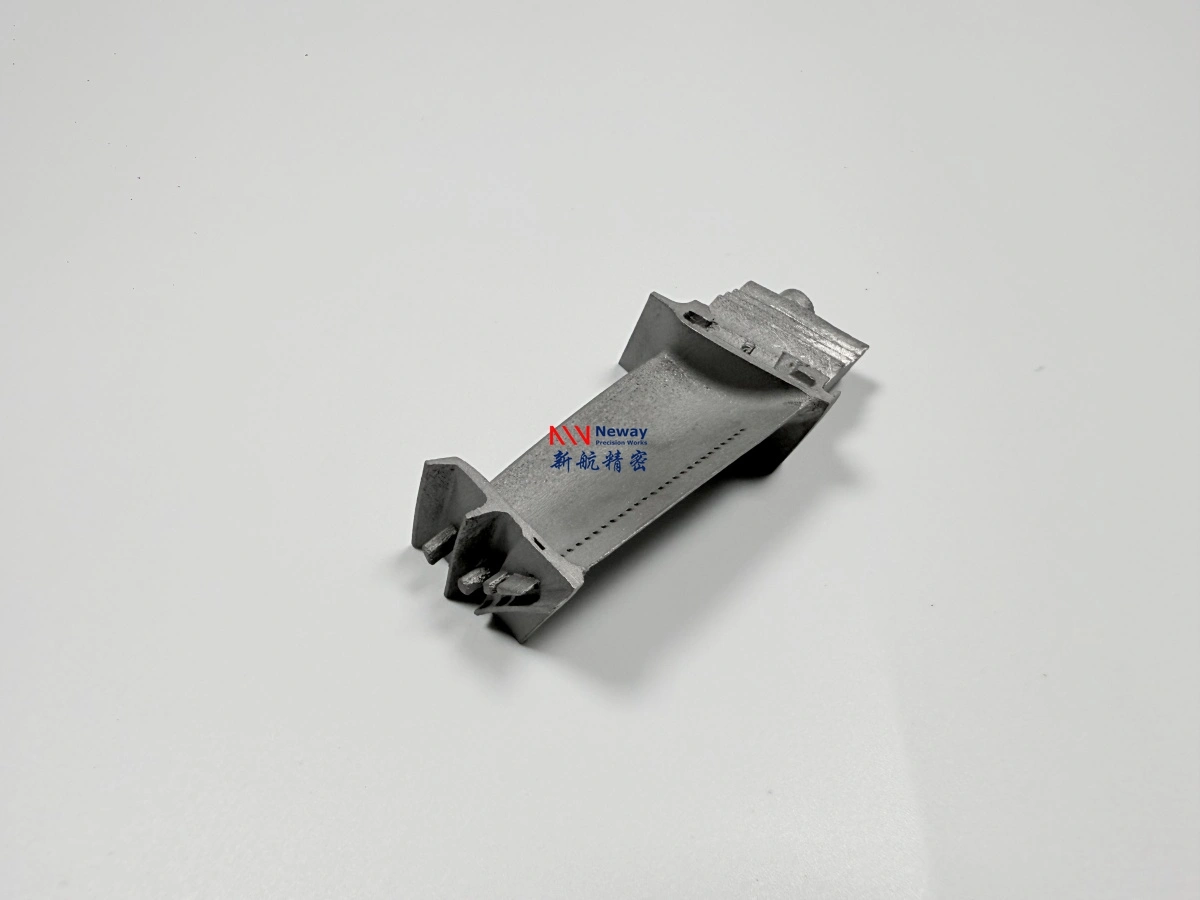

2. Warum sind Prüfberichte für Luftfahrt- und Turbinenteile wichtig?
Prüfberichte sind wichtig, da Luftfahrt- und Turbinenteile oft unter hohen Temperaturen, thermischen Zyklen, Vibrationen, Belastungen, Druck oder Heißgasexposition arbeiten. Ein gedrucktes Teil aus Hochleistungslegierung kann äußerlich akzeptabel erscheinen, aber dennoch innere Porosität, eingeschlossenes Pulver, Bindefehler, Mikrorisse, Maßabweichungen oder wärmebehandlungsbedingte Probleme aufweisen.
Für Projekte im Bereich Luft- und Raumfahrt unterstützen Prüfberichte die Designvalidierung, Lieferantenqualifizierung, Montagefreigabe und Produktionsrückverfolgbarkeit. Für Anwendungen im Bereich Energie und Stromerzeugung werden Prüfberichte häufig zur Bewertung von Gasturbinenteilen, Heißbereichskomponenten, Prototypen für Leistungsausrüstungen und Hochtemperatur-Testhardware verwendet.
Anwendungsrisiko | Prüfzweck | Typisch benötigter Bericht |
|---|---|---|
Hochtemperaturexposition | Bestätigt, dass das Teil und der Nachbearbeitungsweg für den thermischen Einsatz geeignet sind. | Wärmebehandlungsprotokoll, metallographischer Bericht, dimensionsbezogener Bericht. |
Thermische Zyklen | Überprüft rissempfindliche Bereiche und Maßstabilität. | FPI, Röntgen, CT, 3D-Scanning, dimensionsbezogener Bericht. |
Innenkanäle | Überprüft Pulverentfernung, Verstopfung, Porosität und innere Geometrie. | CT, Röntgen, Durchflussprüfung, Boreskop-Bericht, falls zutreffend. |
Präzisionsmontage | Bestätigt Bohrungen, Bezugspunkte, Flansche, Dichtflächen und bearbeitete Schnittstellen. | KMG-Bericht, FAI-Bericht, 3D-Scanbericht. |
Materialqualifizierung | Bestätigt Legierungsidentität, Zusammensetzung, Wärmebehandlung und Rückverfolgbarkeit. | Materialzertifikat, chemische Analyse, metallographischer Bericht. |
3. Welche dimensionsbezogenen und FAI-Berichte werden verwendet?
Dimensionsberichte verifizieren, ob das Teil nach dem Drucken, der Wärmebehandlung, dem HIP, der CNC-Bearbeitung, dem EDM und der Oberflächenveredelung den Zeichnungsanforderungen entspricht. Bei 3D-gedruckten Teilen aus Hochleistungslegierungen ist die Dimensionsprüfung besonders wichtig, da thermische Prozesse und die Stützstrukturentfernung die endgültige Geometrie beeinflussen können.
3D-Scanning (FAI) ist nützlich für den vollflächigen CAD-Vergleich, insbesondere für Turbinenschaufeln, Düsen, gekrümmte Kanäle, Heißgaswegteile und Freiformkomponenten für die Luft- und Raumfahrt. Die KMG-Inspektion wird üblicherweise für bezugspunktgesteuerte Maße, Bohrungen, Flansche, Dichtflächen und präzise bearbeitete Schnittstellen bevorzugt.
Art des dimensionsbezogenen Berichts | Am besten geeignet für | Typische Ausgabe |
|---|---|---|
KMG-Prüfbericht | Bezugspunktgesteuerte Maße, Bohrungen, Flansche, bearbeitete Oberflächen, Dichtflächen. | Gemessene Werte, Toleranzvergleich, Bestanden/Durchgefallen-Ergebnis. |
3D-Scanbericht | Freiformflächen, Tragflächenprofile, Kanäle, Gehäuse und CAD-zu-Teil-Abweichung. | Farbkarte, Abweichungsbericht, Oberflächenvergleich. |
FAI-Bericht | Freigabe des ersten Musters gemäß Zeichnung und vereinbarten Qualitätsanforderungen. | Ballonisierte Zeichnung, gemessene Maße, Referenz auf Material-/Prozessdokumentation. |
Lehren- oder Gewindebericht | Gewinde, Stifte, Einsätze, Passung von Bohrungen und montagebezogene Merkmale. | Gut/Schlecht-Ergebnis, Tiefenprüfung, Merkmalsverifizierung. |
4. Wann werden Röntgen- oder CT-Berichte benötigt?
Röntgen- oder CT-Berichte sind erforderlich, wenn die innere Qualität von Bedeutung ist. Dies ist üblich bei Hochleistungslegierungsteilen für die Luft- und Raumfahrt, Turbinendüsen, Wärmetauschern, Brennkammerkomponenten, Teilen mit Innenkanälen, druckbelasteten Strukturen und wertvollen funktionalen Prototypen. Diese Inspektionsmethoden können helfen, innere Fehler zu identifizieren, die durch externe Sichtprüfungen nicht erkannt werden können.
Röntgeninspektion ist nützlich für eine schnelle Screening interner Fehler bei ausgewählten additiv gefertigten Teilen. Die CT-Inspektion kann bevorzugt werden, wenn das Teil komplexe interne Kanäle, dünne Wände, versteckte Hohlräume, Kühlkanäle oder schwer zugängliche Merkmale aufweist.
Inspektionsmethode | Was wird geprüft? | Häufige Anwendung |
|---|---|---|
Röntgeninspektion | Innere Hohlräume, Porosität, Einschlüsse und ausgewählte Fehleranzeigen. | Gehäuse aus Hochleistungslegierungen, Halterungen, einfache innere Strukturen, hochwertige Teile. |
CT-Inspektion | Innenkanäle, eingeschlossenes Pulver, Porosität, Risse, Verstopfung und vollständige innere Geometrie. | Turbinendüsen, Kühlkanäle, Wärmetauscher, Verbrennungsteile. |
Interne Inspektion vor HIP | Hauptfehler vor Hinzufügung von HIP-Kosten und Lieferzeiten. | Kritische Prototypen und Qualifizierungsteile. |
Interne Inspektion nach HIP | Endgültige innere Qualität nach Verbesserung der Dichte und thermischer Bearbeitung. | Luftfahrt-, Turbinen-, Druck- und ermüdungsempfindliche Teile. |
5. Wann werden Rissprüfberichte benötigt?
Rissprüfberichte sind wichtig, wenn die ausgewählte Hochleistungslegierung rissempfindlich ist, wenn das Teil dünne Wände oder scharfe Übergänge aufweist oder wenn die Komponente im Heißbereich eingesetzt wird. Zur Erkennung von oberflächenöffnenden Rissen nach dem Drucken, der Wärmebehandlung, dem HIP, der Bearbeitung oder dem EDM wird häufig die fluoreszierende Eindringmittelprüfung oder die Farbeindringmittelprüfung verwendet.
Bei rissempfindlichen Materialien und Geometrien müssen Kunden oft verstehen, ob Inconel 713C ohne Rissbildung 3D-gedruckt werden kann. Bei diesen Projekten sollte die Inspektion gemeinsam mit der Materialauswahl, der Bauorientierung, der Spannungsarmglühung, der Wärmebehandlung, dem HIP und der finalen Bearbeitung geplant werden.
Methode der Rissprüfung | Was wird erkannt? | Typische Verwendung |
|---|---|---|
Sichtprüfung | Offensichtliche Oberflächenrisse, Verformungen, Stützmarkierungen und Oberflächenfehler. | Grundlegende Inspektion nach Druck und Veredelung. |
FPI / Farbeindringmittelprüfung | Oberflächenöffnende Risse und Oberflächendiskontinuitäten. | Rissempfindliche Hochleistungslegierungen, Heißbereichsteile, bearbeitete Oberflächen. |
Röntgeninspektion | Ausgewählte innere Diskontinuitäten abhängig von Teilgeometrie und Fehlertyp. | Hochwertige Teile und vereinfachte innere Strukturen. |
CT-Inspektion | Innere Risse, Porosität, blockierte Kanäle und komplexe innere Merkmale. | Komplexe Turbinen-, Düsen- und Teile mit Innenkanälen. |
6. Welche Material- und metallurgischen Berichte sind üblich?
Material- und metallurgische Berichte dienen zur Verifizierung der Legierungsidentität, Zusammensetzung, Mikrostruktur, des Wärmebehandlungszustands und der Materialrückverfolgbarkeit. Für Komponenten in der Luft- und Raumfahrt, bei Turbinen, in der Energiebranche und für Hochtemperaturanwendungen können diese Berichte sowohl für die Lieferantenqualifizierung als auch für die Kundenabnahme wichtig sein.
Metallographische Mikroskopie kann die Validierung von Mikrostruktur und Wärmebehandlung unterstützen, insbesondere wenn der Kunde die Kornstruktur, Porosität, Fügequalität oder Auswirkungen der thermischen Bearbeitung überprüfen muss. Tests mit einem Kohlenstoff-Schwefel-Analysator können zusammensetzungsbezogene Prüfungen für AM-Metallchargen unterstützen, bei denen die Kontrolle von Kohlenstoff und Schwefel relevant ist.
Berichtstyp | Was wird verifiziert? | Typischer Zweck |
|---|---|---|
Materialzertifikat | Materialgüte, Pulvercharge, Lieferantenrückverfolgbarkeit und grundlegende Legierungsdokumentation. | Kundenrückverfolgbarkeit und Materialbestätigung. |
Bericht zur chemischen Zusammensetzung | Elementgehalt und Legierungskonformität, wo Tests erforderlich sind. | Materialverifizierung und Chargenabnahme. |
Kohlenstoff-Schwefel-Bericht | Kohlenstoff- und Schwefelgehalte in der Metallcharge. | Zusammensetzungskontrolle für Projekte mit spezifischen C/S-Grenzwerten. |
Metallographischer Bericht | Mikrostruktur, Fügezustand, Porosität und Reaktion auf Wärmebehandlung. | Prozessvalidierung, Qualifizierung und Überprüfung des Ausfallrisikos. |
Härte- oder mechanischer Prüfbericht | Härte, Zugfestigkeitseigenschaften oder andere mechanische Daten, sofern spezifiziert. | Funktionale Validierung und Kundenabnahme. |
7. Welche Nachbearbeitungsprotokolle werden üblicherweise bereitgestellt?
Nachbearbeitungsprotokolle dokumentieren die nach dem Druck durchgeführten thermischen und Veredelungsoperationen. Diese Protokolle sind wichtig, da Teile aus Hochleistungslegierungen oft Spannungsarmglühung, Wärmebehandlung, HIP, CNC-Bearbeitung, EDM, Oberflächenbehandlung und eine abschließende Inspektion vor der Lieferung erfordern.
Protokolle zum Heißisostatischen Pressen (HIP) können erforderlich sein, wenn HIP zur Verbesserung der Dichte, der inneren Qualität oder der Zuverlässigkeit eingesetzt wird. Wärmebehandlungsprotokolle können erforderlich sein, wenn der endgültige Materialzustand von einem kontrollierten thermischen Zyklus abhängt.
Nachbearbeitungsprotokoll | Was wird bestätigt? | Wann wird es benötigt? |
|---|---|---|
Spannungsarmglüh-Protokoll | Bestätigt den Prozess zur Reduzierung von Eigenspannungen nach dem Druck. | Teile mit Bedenken hinsichtlich Verformung, Rissbildung oder Bearbeitungsrisiko. |
Wärmebehandlungsprotokoll | Bestätigt den thermischen Zyklus, die Chargenverarbeitung und den Prozessabschluss. | Funktionale Teile aus Hochleistungslegierungen, die einen kontrollierten Materialzustand erfordern. |
HIP-Protokoll | Bestätigt den HIP-Chargenprozess und die Rückverfolgbarkeit. | Kritische Teile, die eine verbesserte Dichte oder interne Qualitätskontrolle erfordern. |
CNC- oder EDM-Prüfprotokoll | Bestätigt bearbeitete Maße, fertige Bohrungen, Schlitze, Gewinde und Schnittstellen. | Teile mit präzisen Oberflächen oder Montagemerkmalen. |
Oberflächenbehandlungsprotokoll | Bestätigt Veredelung, Beschichtungsvorbereitung, Reinigung oder Oberflächenzustand, sofern spezifiziert. | Teile mit Anforderungen an Rauheit, Beschichtung, Oxidation oder Erscheinungsbild. |
8. Wie sollten Käufer das richtige Prüfpaket auswählen?
Käufer sollten das Prüfpaket entsprechend der Bauteilfunktion, des Anwendungsrisikos, der Zeichnungsanforderungen und des Entwicklungsstadiums auswählen. Ein visueller Prototyp benötigt nicht den gleichen Prüfumfang wie eine Turbinendüse, eine Luftfahrt-Halterung, eine Druckkomponente oder ein Heißgaswegteil, das in Funktionstests verwendet wird.
Zum Beispiel können 3D-gedruckte Teile aus Inconel 718 für Luftfahrt-, Turbinen- und Energieanwendungen je nachdem, ob das Teil für Passprüfungen, mechanische Tests, Heißbereichsvalidierung oder Produktionsqualifizierung verwendet wird, unterschiedliche Prüfberichte erfordern.
Projekttyp | Typisches Prüfpaket | Grund |
|---|---|---|
Visueller Prototyp | Sichtprüfung und grundlegende Dimensionsprüfung. | Fokus liegt auf Erscheinungsbild, Größe und Designüberprüfung. |
Passprüf-Prototyp | Dimensionsbericht, KMG für Schlüsselmerkmale, 3D-Scanning, wenn Freiformflächen relevant sind. | Fokus liegt auf Montage- und Schnittstellengenauigkeit. |
Funktionaler Heißbereichs-Prototyp | Dimensionsbericht, FPI, Röntgen oder CT, Wärmebehandlungsprotokoll, Materialzertifikat. | Fokus liegt auf Hitzeexposition, Rissen und innerer Qualität. |
Validierungsteil für Luftfahrt oder Turbinen | FAI, KMG, 3D-Scanning, Röntgen oder CT, FPI, Materialzertifikat, Wärmebehandlungs- und HIP-Protokolle. | Fokus liegt auf Rückverfolgbarkeit, Maßkontrolle, innerer Integrität und Kundenabnahme. |
Coupon für Material- oder Prozessvalidierung | Chemische Analyse, metallographischer Bericht, Härte- oder mechanische Prüfung, Wärmebehandlungsprotokoll. | Fokus liegt auf Materialzustand und Prozessqualifizierung. |
9. Welche RFQ-Daten werden benötigt, um Prüfberichte anzubieten?
Prüfberichte können Kosten und Lieferzeiten erheblich beeinflussen, daher sollten Kunden den erforderlichen Umfang vor der Angebotsabgabe definieren. Wenn die Inspektionsanforderung unklar ist, können Anbieter konservativ kalkulieren oder den Preis später nach Bestätigung der Berichtsanforderungen überarbeiten müssen.
RFQ-Daten | Warum wird dies für die Prüfplanung benötigt? |
|---|---|
3D-CAD-Datei | Dient zur Überprüfung von Innenkanälen, Freiformflächen, Inspektionszugang und Dimensionsstrategie. |
2D-Zeichnung | Definiert Maße, Toleranzen, Bezugspunkte, Oberflächenfinish und Inspektionspunkte. |
Materialgüte | Bestätigt, ob Materialzertifikate, Zusammensetzungstests, Wärmebehandlung oder metallographische Überprüfungen benötigt werden. |
Anwendungszweck | Klärt, ob das Teil visuell, für Passprüfungen, funktional, für die Luftfahrt, Turbinen oder die Serienproduktion bestimmt ist. |
Kritische Merkmale | Identifiziert Bohrungen, Dichtflächen, Bezugsflächen, Innenkanäle oder Freiformprofile, die inspiziert werden müssen. |
Erforderliche Berichtsliste | Vermeidet Unsicherheiten bei der Angebotserstellung und bestätigt, ob FAI, KMG, CT, Röntgen, FPI oder Materialberichte enthalten sind. |
Abnahmestandard | Definiert Bestehen/Durchfallen-Kriterien für Fehler, Maße, Oberflächenzustand und Dokumentation. |
Anforderung an die Lieferzeit | Die Inspektionsplanung kann die Lieferzeit beeinflussen, insbesondere bei CT, Metallographie oder Drittanbietertests. |
10. Zusammenfassung
Zu den gängigen Prüfberichten für 3D-gedruckte Hochleistungslegierungsteile für die Luft- und Raumfahrt oder Turbinen gehören dimensionsbezogene Berichte, FAI-Berichte, 3D-Scanberichte, Röntgen- oder CT-Berichte, FPI-Berichte, Materialzertifikate, Berichte zur chemischen Analyse, metallographische Berichte, Wärmebehandlungsprotokolle, HIP-Protokolle und Konformitätszertifikate. Das richtige Prüfpaket hängt von der Bauteilgeometrie, dem Material, dem Anwendungsrisiko, dem Kundenstandard und dem Entwicklungsstadium ab.
Für Teile in der Luft- und Raumfahrt, bei Turbinen, in der Energiebranche, für Verbrennungssysteme und Heißgaswege sollte die Inspektion vor der Produktion geplant werden. Kunden sollten CAD-Dateien, 2D-Zeichnungen, Materialgüte, Anwendungszweck, kritische Merkmale, erforderliche Berichte, Abnahmekriterien und Ziele für die Lieferzeit bereitstellen, damit der richtige Inspektionsweg in das Angebot aufgenommen werden kann.
