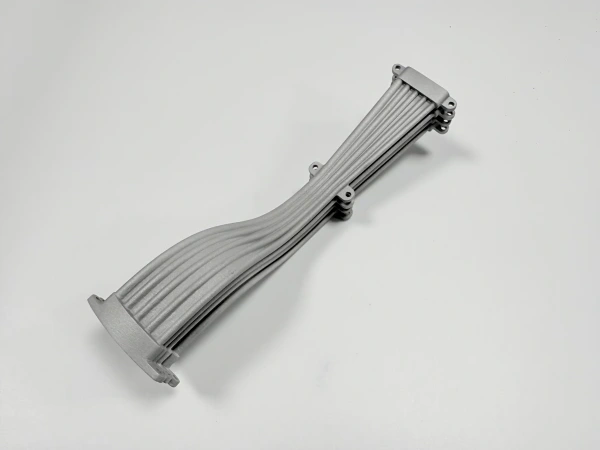

DED- und WAAM-Metall-3D-Druck für große Strukturbauteile
DED- und WAAM-Metall-3D-Druck werden relevant, wenn der Käufer nicht versucht, ein kleines detailliertes PBF-Teil herzustellen. Die übliche Frage ist, ob ein großes Strukturbauteil, eine Reparaturaufschweißung oder ein nahezu endkonturnaher Metallrohling mit weniger Abfall, weniger Werkzeugen oder besserer Durchlaufzeitflexibilität hergestellt werden kann als durch Zerspanung aus überdimensioniertem Vormaterial oder Gießen eines neuen Werkzeugs.
Die Routenentscheidung beeinflusst das Angebot, bevor das Material bestellt wird. Die additive Fertigung großer Metallteile verändert den Wärmeeintrag, das Verzugsrisiko, die Bearbeitungszugabe, den Prüfzugang und die Grenze zwischen gedruckter Geometrie und fertigen Oberflächen. Ein Käufer sollte festlegen, ob es sich um eine Reparatur, einen nahezu endkonturnahen Rohling zum Zerspanen, einen Prototypen oder ein Strukturbauteil in geringer Stückzahl handelt.
Neway prüft Directed Energy Deposition, WAAM, EBAM und Laser-Metallauftragsanfragen, indem es die aufgetragene Form von der Abnahme des Fertigteils trennt. Das aufgetragene Teil ist in der Regel nicht die endgültige Geometrie. CNC-Bearbeitung, Wärmebehandlung, Oberflächenveredelung und Prüfung sind oft Teil des kommerziellen Umfangs.
Wann große Teile von der PBF-Prüfung abweichen sollten
Das Pulverbettverfahren ist stark für detaillierte Teile, innere Kanäle, kompakte Halterungen und hohe Merkmalsauflösung. DED, WAAM und EBAM werden aus einem anderen Grund in Betracht gezogen: Metall in einen großen Arbeitsraum einzubringen, verschlissene Bereiche zu reparieren, nahezu endkonturnahe Rohlinge zu erstellen oder Strukturen zu schaffen, bei denen Stützentfernung und Pulverbettgröße keine praktischen Einschränkungen darstellen.
Große Strukturbauteile werden in der Regel nach Lastpfad, schweißähnlichem Auftragsverhalten, Eigenspannungen, Bearbeitungszugang und Prüfnachweis beurteilt. Wenn das Teil eine einfache Platte, Welle, Flansch oder Block mit engen Fertigmaßen ist, bleibt die CNC-Bearbeitung aus dem Vollen möglicherweise der sauberere Weg. Wenn das Teil große aufgesetzte Rippen, Vorsprünge, gekrümmte Aufbauten oder Reparaturzonen aufweist, die viel Vormaterial verschwenden würden, ist ein DED-Metall-3D-Druckservice eine Überlegung wert.
Der Ausdruck "Metall-3D-Druck ohne Stützen, kein Sinterprozess, DED, WAAM" taucht oft in Käufersuchen auf, da diese Verfahren nicht wie Binder Jetting oder Polymer-Stützentfernung funktionieren. Das bedeutet nicht, dass das Teil frei von Vorrichtungen, Verzug oder Bearbeitung ist. Es bedeutet, dass der Käufer Auftrag, Wärmeeintrag und Endbearbeitung als die entscheidenden Faktoren bewerten sollte.
Ein weiterer früher Filter ist, ob das Teil tatsächlich von aufgetragenem Metall profitiert. Wenn der Käufer einen rechteckigen Block mit Präzisionsmerkmalen auf jeder Seite benötigt, könnte die Auftragsroute mehr Arbeit hinzufügen als reduzieren. Wenn der Käufer einen großen gekrümmten Rohling, lokalen Aufbau, Reparaturvorrat oder eine Struktur benötigt, die den größten Teil eines Vormaterials während der Bearbeitung entfernen würde, kann DED oder WAAM eine realistische Route zum Vergleich werden.
DED, WAAM und EBAM dienen unterschiedlichen Problemen bei großen Teilen
Laser-Metallauftrag wird oft diskutiert, wenn kontrollierter Metallaufbau, Reparatur oder nahezu endkonturnahe Merkmale auf ein Substrat aufgebracht werden müssen. Wire Arc Additive Manufacturing wird typischerweise für größere Strukturen und die Wirtschaftlichkeit des Drahtvorschubs untersucht. EBAM-Strukturkomponenten können diskutiert werden, wenn eine Elektronenstrahlroute für das Material, die Bauumgebung und die Bauteilgröße relevant ist.
Die folgende Tabelle ist ein Beschaffungsleitfaden, keine universelle Leistungsaussage. Die endgültige Routenwahl hängt von Materialverfügbarkeit, Bauteilgröße, Detailgenauigkeit, Abnahmeanforderungen und technischer Prüfung ab.
Route für große Teile | Am besten geeignetes Käuferproblem | Fertigungsrisiko für den Preis | Grenze des Fertigteils |
|---|---|---|---|
DED / LMD | Reparatur, Aufbau, zusätzliche Vorsprünge, nahezu endkonturnahe Merkmale oder lokaler Metallauftrag. | Wärmeeinflusszone, Verdünnung mit Substrat, Schichtstabilität und Zugang für den Auftragskopf. | Erfordert in der Regel CNC-Endbearbeitung an Passflächen, Dichtflächen, Bohrungen und Bezugsflächen. |
WAAM | Große Strukturrohlinge, Rippen, Rahmen und Metallformen in geringer Stückzahl, bei denen Drahtvorschub praktikabel ist. | Thermischer Verzug, Raupengeometrie, Vorrichtungsrückhaltung und großzügige Bearbeitungszugabe. | Oft als aufgetragener Rohling plus Bearbeitung gemäß freigegebener Zeichnung angeboten. |
EBAM-Routenprüfung | Große Metallstrukturen oder nahezu endkonturnahe Komponenten, bei denen Elektronenstrahlverarbeitung geeignet sein kann. | Materialverträglichkeit, vakuumbedingte Einschränkungen, thermische Historie und Endbearbeitungszugang. | Erfordert klare Definition der Nachbearbeitung, Wärmebehandlung und Prüfnachweise. |
Nahezu endkonturnahe Form bedeutet nicht nahezu fertige Form
DED- und WAAM-Teile werden oft als nahezu endkonturnahe Formen angeboten. Dieser Begriff ist mit Vorsicht zu behandeln. Nahezu endkonturnahe Form bedeutet, dass die Auftragsroute darauf abzielt, Abfall zu reduzieren oder einen Rohling zu erzeugen, der der endgültigen Geometrie näher kommt. Es bedeutet nicht, dass das Teil nach dem Auftrag die fertigen Toleranzen, Oberflächengüte oder Bezugsanforderungen erfüllt.
Die Bearbeitungszugabe ist eine der wichtigsten Angebotssteuerungen. Große aufgetragene Teile können sich während des Abkühlens, der Wärmebehandlung, des Spannungsarmglühens oder des Einspannens bewegen. Ein Käufer sollte identifizieren, welche Flächen funktional sind, welche Flächen nur Rohlingsoberflächen sind und welche Zonen im aufgetragenen Zustand verbleiben können. Ohne diese Informationen kann das Angebot entweder die Endbearbeitung unterbewerten oder unnötige Bearbeitung an nicht kritischen Bereichen hinzufügen.
Reparaturanfragen benötigen eine andere Abgrenzung. Der Lieferant muss das Grundmaterial, den Schadensbereich, die zulässige Abtragung vor dem Auftrag, die Aufbauposition, den endgültigen Bearbeitungsbereich und die Prüfmethode verstehen. Ein Reparaturaufbau ohne ausreichende Informationen über das Substrat und den Abnahmestandard kann schwer verantwortungsvoll angeboten werden.
Große Neubau-Anfragen sollten identifizieren, ob der aufgetragene Rohling vom additiven Lieferanten, vom Käufer oder von einem Dritten bearbeitet wird. Wenn die Bearbeitungsverantwortung geteilt ist, müssen die Schnittstellendaten klar sein: Rohlingsoberflächen, Bezugsvorbereitung, Handhabungspunkte und alle Oberflächen, die nach dem Auftrag nicht berührt werden dürfen. Dies verhindert, dass ein aufgetragener Rohling mit unzureichendem Material für den nächsten Arbeitsschritt ankommt.
Bearbeitungszugabe sollte vor dem Auftrag geplant werden
CNC-Bearbeitung ist für große DED- oder WAAM-Teile kein nachträglicher Gedanke. Der Bearbeitungsplan beeinflusst die Auftragsgeometrie, die Vorrichtungsstrategie, die Bearbeitungszugabe und die Prüfreihenfolge. Bezugsflächen, temporäre Laschen, zusätzliches Material an Bohrungen und Opferflächen können erforderlich sein, damit das Teil nach dem Auftrag und der thermischen Behandlung gehalten werden kann.
Merkmal oder Zone | Zugabeentscheidung vor dem Bau | Warum es das Angebot beeinflusst | Erforderliche Käuferangabe |
|---|---|---|---|
Montageflächen | Zusatzmaterial für Endfräsen und Ebenheitskontrolle hinzufügen. | Steuert Vorrichtungseinrichtung, Bearbeitungszeit und KMM-Plan. | Bezugssystem, Ebenheitsangabe und Passflächenfunktion. |
Bohrungen und Lagersitze | Untermaß auftragen oder Bearbeitungszugabe in der Nähe des Merkmals belassen. | Die aufgetragene Geometrie ist normalerweise nicht die Abnahmeoberfläche. | Durchmessertoleranz, Rundheits- oder Positionsanforderung und Prüfmethode. |
Reparaturaufbaubereich | Abnahmetiefe, Aufbauhöhe und endgültigen Ausmischbereich definieren. | Steuert Auftragsvolumen, Wärmeeintrag und Zugang für Nachbearbeitung. | Grundmaterial, Schadenszustand, Reparaturgrenzen und endgültige Konturanforderung. |
Lange Rippen oder Rahmen | Rückhaltung und Bearbeitungsreferenzflächen planen. | Thermische Bewegung und Einspannen können die endgültige Form verändern. | Kritischer Lastpfad, nicht kritische Oberflächen und zulässige Designanpassung. |
Wärmeeintrag und Materialverträglichkeit bestimmen das Risiko
Die additive Fertigung von Metall im Großformat bringt erhebliche thermische Energie in das Werkstück ein. Das kann für den Auftrag nützlich sein, kann aber auch Verzug, Eigenspannungen, metallurgische Veränderungen oder Substratinteraktionen bei Reparaturarbeiten verursachen. Käufer sollten vermeiden, DED oder WAAM als einfachen Ersatz für die Zerspanung zu betrachten, es sei denn, der Wärmeeintrag ist für die Teilefunktion akzeptabel.
Die Materialwahl beeinflusst jeden nachfolgenden Schritt. Stahl, Edelstahl, Titan, Nickellegierung und Aluminium können unterschiedliche Zusatzwerkstoffe, Schutzgase, Vorwärm- oder Zwischenlagentemperaturkontrolle, Spannungsarmglühen, Wärmebehandlung und Bearbeitungsstrategie erfordern. Wenn die Zeichnung Materialalternativen zulässt, sollte jede Route separat angeboten werden. Wenn das Material festgelegt ist, geben Sie die genaue Sorte und ggf. einen käuferseitig vorgegebenen Standard an, bevor die RFQ bepreist wird.
Die Prüfung kann Maßkontrollen, Sichtprüfung, Materialdokumentation, zerstörungsfreie Prüfung, Härteprüfung oder anwendungsspezifische Nachweise umfassen, wenn dies in der Zeichnung gefordert wird. Bei sicherheitsrelevanten Strukturen sollten Qualifikation und Abnahmeverantwortung durch die Spezifikation des Käufers und die technische Prüfung festgelegt werden.
Der Wärmeeintrag wirkt sich auch auf die Designberatung aus. Lange ungestützte Spannweiten, dünne Flansche, abrupte Querschnittsänderungen und starker lokaler Aufbau können eine Geometrieüberprüfung erfordern, bevor die Route freigegeben wird. Der Käufer kann entscheiden, temporäre Rückhalteelemente hinzuzufügen, den Bau in eine andere Rohlingstrategie aufzuteilen oder den Endbearbeitungsplan zu ändern, sodass die empfindlichsten Maße erstellt werden, nachdem thermische Bewegungen stattgefunden haben.
Angebotsumfang für große strukturelle Metall-AM
Für ein zuverlässiges Angebot senden Sie CAD- oder STEP-Daten, 2D-Zeichnung, Materialgüte, Zielstückzahl, ob es sich um einen Neubau oder eine Reparatur handelt, Bauteilgröße, Auftragszonen, erforderliche fertige Oberflächen, Bezugsstrategie, Erwartungen an die Bearbeitungszugabe, Anforderungen an Wärmebehandlung oder Spannungsarmglühen, Oberflächengüte, Prüfberichte und die vorgesehene Anwendungsumgebung. Wenn es sich um eine Reparatur handelt, fügen Sie den Zustand des Basisteils, ggf. den Materialnachweis, Schadensgrenzen und die endgültige Abnahmeanforderung hinzu.
Neway kann DED-, WAAM-, EBAM- und CNC-Alternativen prüfen, wenn der Käufer die Anforderungen an den aufgetragenen Rohling klar von den Anforderungen an das Fertigteil trennt. Diese Unterscheidung hält eine große strukturelle RFQ angebotsfähig, herstellbar und prüfbar, bevor der Auftrag erteilt wird.
