Welche Informationen werden für ein Angebot zum Titan-3D-Druck benötigt?
Welche Informationen werden für ein Angebot zum Titan-3D-Druck benötigt?

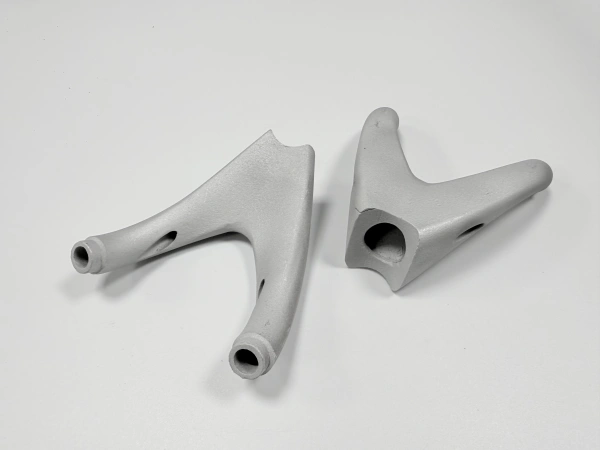

Um ein genaues Angebot für den Titan-3D-Druck-Service zu erhalten, sollten Kunden eine 3D-CAD-Datei, eine 2D-Zeichnung, die benötigte Stückzahl, die Titanlegierung, Anforderungen an die Nachbearbeitung, Prüfanforderungen und die angestrebte Lieferzeit bereitstellen. Diese Details helfen dem Lieferanten, die Druckbarkeit, die Stützstrategie, den Materialeinsatz, den Bearbeitungszuschlag, die Toleranzkontrolle und die endgültigen Lieferkosten zu bewerten.
1. Anforderungen an CAD-Dateien
Eine 3D-CAD-Datei ist erforderlich, um Geometrie, Volumen, Stützstruktur, Bauorientierung und Fertigbarkeit zu bewerten. Gängige Dateiformate sind STEP, STL, 3MF und X_T.
STEP- oder X_T-Dateien werden für die technische Prüfung bevorzugt
STL- und 3MF-Dateien können für eine grundlegende Druckbewertung verwendet werden
Das CAD-Modell sollte die neueste Revision sein
Baugruppendateien sollten jedes Teil und die Stückzahl eindeutig identifizieren
Genaue CAD-Daten helfen, Angebotsfehler zu reduzieren und ermöglichen eine schnellere Prüfung von individuellen titan-3D-gedruckten Teilen.
2. Anforderungen an Zeichnungen
Eine 2D-Zeichnung wird dringend empfohlen, insbesondere für präzise Titanteile. Die Zeichnung sollte alle Anforderungen definieren, die nicht allein aus dem 3D-Modell abgeleitet werden können.
Kritische Maße und Toleranzen
Gewindespezifikationen und Details zu Gewindebohrungen
Anforderungen an die Oberflächenrauheit
Fügeflächen und Bezugsdaten
Besondere Hinweise zum Entgraten, Reinigen oder Kennzeichnen
Ohne eine 2D-Zeichnung kann das Angebot nur auf allgemeinen Drucktoleranzen basieren und umfasst möglicherweise keine Anforderungen an die Präzisionsbearbeitung oder Prüfung.
3. Materialauswahl
Die gewählte Titanlegierung beeinflusst direkt die Festigkeit, Korrosionsbeständigkeit, Druckbarkeit, Nachbearbeitung und die endgültigen Kosten. Gängige Wahlmöglichkeiten sind Ti-6Al-4V TC4 3D-Druck, TA15 Titan 3D-Druck, Grade 23 und CP-Ti.
Material | Typischer Auswahlgrund |
|---|---|
Ti-6Al-4V / TC4 | Allgemeine hochfeste Leichtbau-Titanteile |
TA15 | Luftfahrtstrukturen und Titananwendungen für höhere Temperaturen |
Grade 23 | Medizinische oder hochzuverlässige Titanteile, die eine bessere Duktilität erfordern |
CP-Ti | Korrosionsbeständige und hochreine Titanbauteile |
Wenn der Kunde unsicher ist, welche Legierung gewählt werden soll, kann der Lieferant eine geeignete Option basierend auf Anwendung, Belastung, Arbeitsumgebung und Zertifizierungsanforderungen empfehlen. Verwandte Optionen können auch unter Titanlegierungs-3D-Druck eingesehen werden.
4. Anforderungen an die Nachbearbeitung
Titan-3D-gedruckte Teile erfordern oft eine Nachbearbeitung, um die endgültigen mechanischen, dimensionalen und Oberflächenanforderungen zu erfüllen. Diese Anforderungen sollten bei der Einreichung der Anfrage (RFQ) bestätigt werden.
Wärmebehandlung für Titanteile zur Spannungsarmglühung und Verbesserung der Eigenschaften
HIP (Heißisostatisches Pressen) für Anwendungen mit hohen Anforderungen an Dichte und Ermüdungsfestigkeit
CNC-Bearbeitung für titan-3D-gedruckte Teile für präzise Bohrungen, Gewinde, Bezüge und Fügeflächen
EDM (Funkenerosion) für komplexe Nuten, Bohrungen oder schwer zu bearbeitende Merkmale
Oberflächenbehandlung für titan-3D-gedruckte Teile zum Polieren, Strahlen, Beschichten oder für kosmetische Veredelung
Die Nachbearbeitung kann sowohl die Kosten als auch die Lieferzeit erheblich beeinflussen und sollte daher so früh wie möglich spezifiziert werden.
5. Prüfanforderungen
Prüfanforderungen sollten bei der Anforderung eines Angebots für den Titan-3D-Druck klar angegeben werden. Unterschiedliche Anwendungen können unterschiedliche Ebenen der Qualitätsdokumentation erfordern.
Messbericht durch KMG (Koordinatenmessgerät) oder 3D-Scan
CT- oder Röntgenprüfung auf innere Fehler
Materialzertifikat
Erstmusterprüfbericht (FAI)
Zugprüfung oder Validierung der mechanischen Eigenschaften
Bericht zur Oberflächenrauheit
Für Luftfahrt-, Medizin-, Energie- und andere kritische Anwendungen sollten Prüfanforderungen in der RFQ enthalten sein, damit das Angebot den korrekten Umfang der Qualitätskontrolle abdeckt.

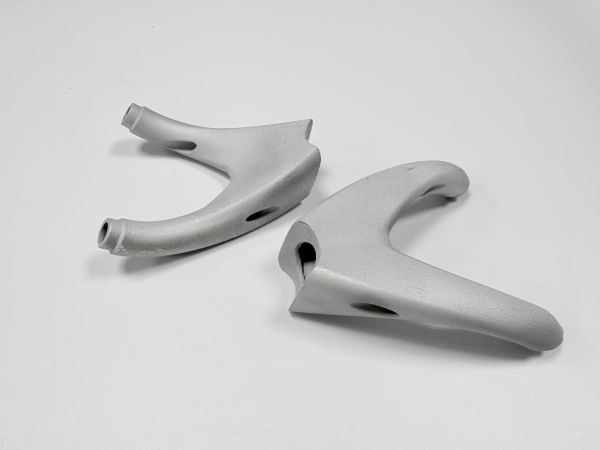

6. Stückzahl und Lieferzeit
Stückzahl und Lieferplan beeinflussen ebenfalls die Kosten für den Titan-3D-Druck. Ein einzelner Prototyp, eine Kleinserie und ein Auftrag zur Serienproduktion können unterschiedliche Nesting-Pläne, Prüfstufen und Nachbearbeitungsvereinbarungen erfordern.
RFQ-Information | Warum dies wichtig ist |
|---|---|
Prototyp-Stückzahl | Hilft bei der Bewertung der minimalen Rüstkosten und der Machbarkeit einer schnellen Lieferung |
Chargen-Stückzahl | Ermöglicht eine bessere Build-Layout-Planung und Kostenoptimierung |
Jahresbedarf | Unterstützt die Produktionsplanung und langfristige Preisgestaltung |
Ziel-Lieferzeit | Bestimmt, ob eine Standard- oder Eilproduktionsplanung erforderlich ist |
7. Zusammenfassung
Für ein genaues Angebot zum Titan-3D-Druck stellen Sie bitte die 3D-CAD-Datei, die 2D-Zeichnung, die Titanlegierung, die Stückzahl, die Anforderungen an die Nachbearbeitung, die Prüfanforderungen und die erwartete Lieferzeit bereit. Vollständige RFQ-Informationen ermöglichen es dem Lieferanten, die Druckkosten, Bearbeitungskosten, den Prüfumfang und die Lieferzeit genauer zu kalkulieren.
Wenn Sie bereits über ein 3D-Modell und eine Zeichnung verfügen, können Sie diese zur Prüfung einreichen und ein Angebot für individuelle Titanteile basierend auf Ihren Anforderungen an Material, Stückzahl, Toleranz, Oberflächengüte und Prüfung anfordern.
