Vom Prototyp zur Kleinserienproduktion: 3D-Druck von Superlegierungen für Hochtemperaturbauteile

Hochtemperaturbauteile aus Superlegierungen sind in der frühen Entwicklungsphase oft schwierig herzustellen. Materialien wie Inconel 718, Inconel 625, Hastelloy X, Haynes 188 und Inconel 713C sind teuer, schwer zu bearbeiten und erfordern meist eine kontrollierte Nachbearbeitung. Befindet sich das Bauteil noch in der Konstruktionsprüfung, können traditionelles Gießen oder vollständige Produktionswerkzeuge zu hohe Kosten und Risiken verursachen.

Hier wird der 3D-Druck von Superlegierungen wertvoll. Für Luft- und Raumfahrt, Turbinen, Verbrennungssysteme, Energieanwendungen und Hochtemperatur-Testteile kann die additive Fertigung den Übergang vom einzelnen Prototyp zur Kleinserienproduktion unterstützen, ohne dass im ersten Stadium Werkzeugkosten für Feinguss anfallen.

Für Einkäufer und Ingenieure liegt der Schlüssel darin, den Fertigungsweg mit dem Projektstadium abzustimmen. Ein Einzelprototyp, eine Validierungscharge von 10 Stück und eine Pilotbestellung von 100 Stück sollten nicht auf dieselbe Weise kalkuliert oder gemanagt werden. Jedes Stadium hat unterschiedliche Prioritäten bei der Geometrieverifizierung, Wärmebehandlung, Bearbeitung, Inspektion und Kostenkontrolle.

Warum Prototypen aus Superlegierungen schwer herzustellen sind

Prototypen aus Superlegierungen sind anspruchsvoller als Standardprototypen aus Edelstahl oder Aluminium. Das Material selbst ist teurer, das Bearbeitungsfenster enger und die Nachbearbeitung meist aufwendiger. Bei Turbinen- und Luftfahrtbauteilen können zudem strenge Anforderungen an die Maßhaltigkeit, die Prüfung innerer Fehler, die Dokumentation der Wärmebehandlung und die Materialrückverfolgbarkeit bestehen.

Die traditionelle Fertigung kann im Prototypenstadium aus mehreren Gründen schwierig sein:

• Hohe Kosten für Rohmaterialien aus Superlegierungen

• Lange CNC-Bearbeitungszeiten aufgrund schlechter Zerspanbarkeit

• Feinguss erfordert Werkzeuge, bevor das Design vollständig validiert ist

• Dünnwandige Strukturen oder Innenkanäle sind möglicherweise schwer zu bearbeiten

• Konstruktionsänderungen können frühe Werkzeuge oder Vorrichtungen obsolet machen

• Inspektionsanforderungen sind vor Beginn der Tests oft unklar

Für frühe Projekte in den Bereichen Turbinen, Luft- und Raumfahrt, Verbrennung oder Energie machen diese Herausforderungen die Wahl eines flexiblen Fertigungsweges wichtig, der Konstruktionsänderungen unterstützt, bevor das Bauteil in die stabile Produktion übergeht.

Wann 3D-Druck für Prototypen aus Superlegierungen geeignet ist

Der 3D-Druck von Superlegierungen ist am besten geeignet, wenn das Projekt komplexe Geometrien, eine unsichere Designreife, kurze Lieferzeiten oder eine Nachfrage nach kleinen bis mittleren Stückzahlen umfasst. Er ist besonders nützlich, wenn das Bauteil interne Kanäle, dünne Wände, Leichtbaustrukturen, integrierte Merkmale oder Geometrien für heiße Gaswege enthält, die sich allein durch konventionelle Bearbeitung schwer herstellen lassen.

Typische geeignete Fälle umfassen:

• 1–5 Stück zur Verifizierung von Geometrie oder Montage

• 5–20 Stück für technische Validierung und Funktionstests

• 20–100 Stück für die Pilotproduktion oder den Kleinserieneinsatz

• Komplexe Komponenten für Turbinen, Luft- und Raumfahrt, Verbrennung oder Energie

• Bauteile, die Kühlkanäle oder interne Strömungsstrukturen erfordern

• Projekte, bei denen Gusswerkzeuge noch nicht gerechtfertigt sind

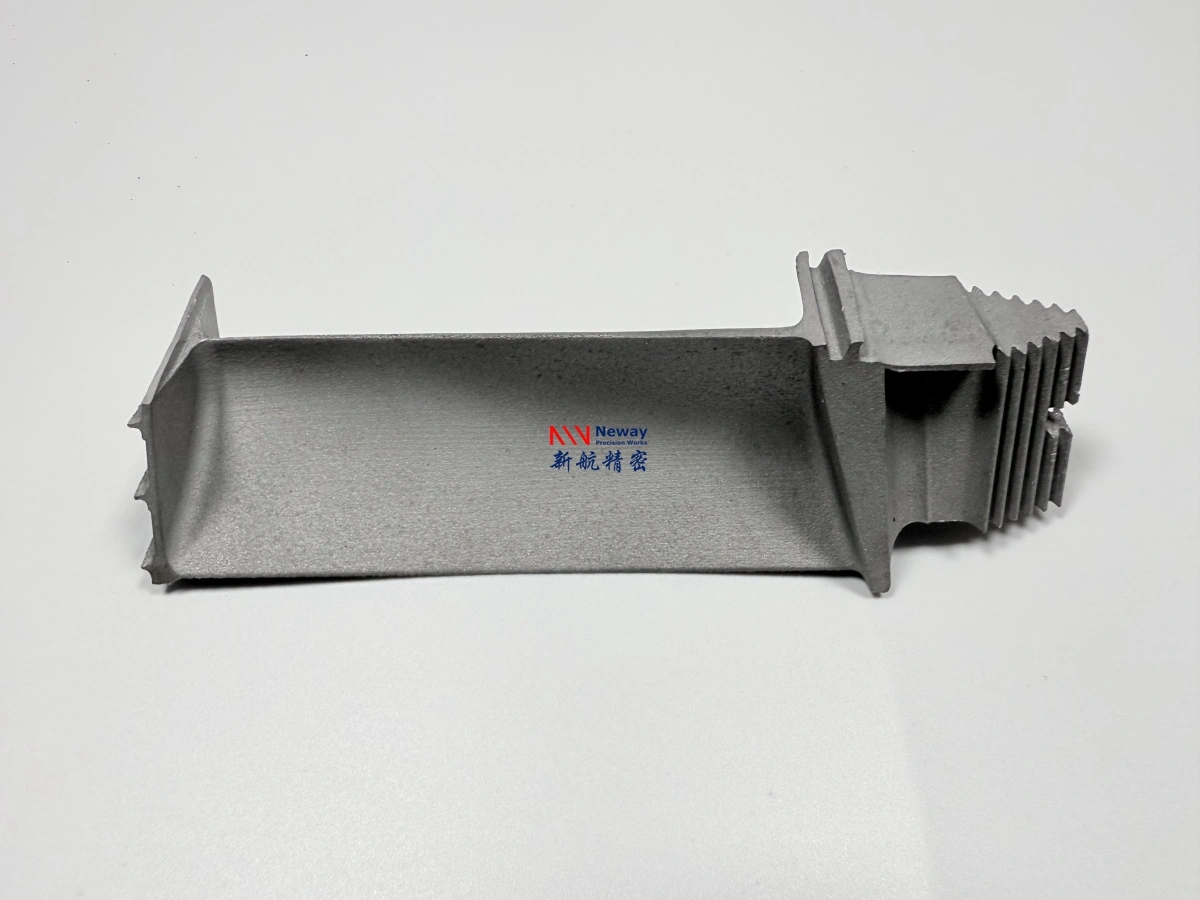

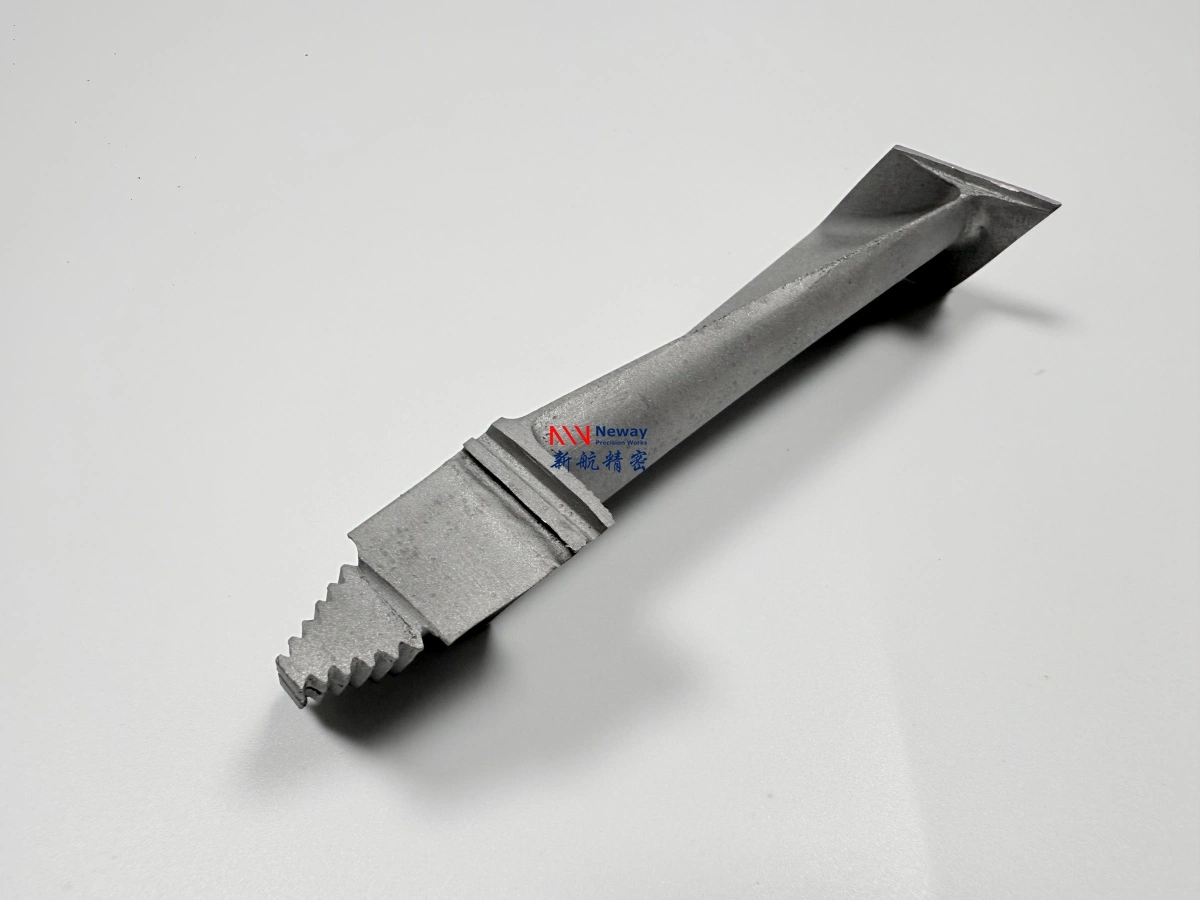

Bei Turbinenkomponenten kann die additive Fertigung Ingenieuren auch helfen, gedruckte Prototypen mit Gusswegen zu vergleichen. Beispielsweise wird der Übergang vom Feinguss zum 3D-Druck oft in Betracht gezogen, wenn Turbinenteile aus Inconel 713C vor der Investition in Werkzeuge einer Prototypenvalidierung bedürfen.

Prototypenstadium: 1–5 Stück

In der ersten Prototypenphase steht meist nicht die niedrigen Stückkosten im Vordergrund. Ziel ist es zu verifizieren, ob die Bauteilgeometrie, die Montageschnittstelle, die Wandstärke, der interne Durchgang oder das Funktionskonzept machbar sind. Bei Teilen aus Superlegierungen hilft diese Phase oft, Designrisiken zu identifizieren, bevor der Kunde eine größere Bestellung oder einen Produktionsprozess festlegt.

Bei 1–5 Stück konzentrieren sich Ingenieure üblicherweise auf:

• Grundlegende Geometrie und maßliche Machbarkeit

• Passgenauigkeit bei der Montage und Überprüfung der Schnittstellen

• Machbarkeit der Stützstruktur Entfernung und Pulverreinigung

• Bearbeitungszugabe für kritische Oberflächen

• Frühe Bewertung thermischer Eigenschaften oder Strömungswege

• Eignung von Material und Prozess vor der Skalierung

In dieser Phase sollte das Angebot klar definieren, ob das Teil zur visuellen Prüfung, zur Montagetestung, zum Funktionstest oder zur Hochtemperaturbelastung dient. Ein visueller Prototyp und ein Testteil für den Heißbereich mögen im CAD ähnlich aussehen, erfordern jedoch unterschiedliche Grade an Wärmebehandlung, Bearbeitung, Inspektion und Dokumentation.

Stadium der technischen Validierung: 5–20 Stück

Nach der Überprüfung des ersten Prototyps wechseln viele Kunden in das Stadium der technischen Validierung. Dies kann 5–20 Stück für wiederholte Tests, Designvergleiche, Montageversuche, Thermowechselbelastungen oder die kundenseitige Qualifizierung umfassen. In diesem Stadium wird die Konsistenz wichtiger als die bloße Herstellung eines einzigen erfolgreichen Teils.

Für Chargen zur technischen Validierung sollte sich der Lieferant auf Folgendes konzentrieren:

• Stabile Bauorientierung und Stützstrategie

• Reproduzierbare maßliche Leistung

• Kontrollierte Wärmebehandlung oder Spannungsarmglühen

• CNC- oder EDM-Nachbearbeitung für kritische Merkmale

• Inspektionsplan für Schlüsselmaße und interne Merkmale

• Materialzertifikat und Dokumentation der Nachbearbeitung

Dies ist auch das Stadium, in dem Kunden beginnen sollten, den gesamten Fertigungsworkflow zu überprüfen. Beispielsweise kann Inconel 718 für hochfeste Luftfahrt- oder Energiekomponenten geeignet sein, während Hastelloy X besser für Verbrennungs- und Heißgasumgebungen geeignet sein kann. Die Materialauswahl sollte mit dem tatsächlichen Validierungsziel übereinstimmen.

Kleinserienstadium: 20–100 Stück

Wenn die Bestellmenge auf 20–100 Stück steigt, wandelt sich das Projekt von der Prototypenfertigung zur Kleinserienproduktion. In diesem Stadium gewinnen Kostenkontrolle, Wiederholgenauigkeit, Layout des Build-Jobs, Effizienz der Nachbearbeitung und Stichprobeninspektion an Bedeutung.

Beim 3D-Druck von Superlegierungen in Kleinserie sollte der Lieferant Folgendes prüfen:

• Nesting der Build-Jobs und Maschinenauslastung

• Design der Stützstrukturen für reproduzierbare Entfernung

• Planung der Chargenwärmebehandlung

• Strategie für BearbeitungsVorrichtungen bei wiederkehrenden Teilen

• Umfang der Inspektion und Stichprobenplan

Oberflächengüte-Konsistenz

• Anforderungen an Verpackung und Rückverfolgbarkeit

Für Einkäufer ist dies auch das Stadium, um zu bewerten, ob der 3D-Druck weiterhin der beste Weg ist. Wenn die Geometrie komplex ist, die jährliche Nachfrage moderat ist oder das Design sich noch ändern kann, bleibt der 3D-Druck möglicherweise praktikabel. Ist das Design jedoch ausgereift und steigt die Nachfrage deutlich, müssen Gießen oder CNC-Bearbeitung erneut geprüft werden.

Kostenkontrolle beim 3D-Druck von Superlegierungen in Kleinserie

3D-gedruckte Teile aus Superlegierungen sind meist kostensensibel, da Pulver, Maschinenzeit, Entfernen der Stützen, Wärmebehandlung, Bearbeitung und Inspektion alle Kosten hinzufügen können. Käufer können die Kosten jedoch oft senken, indem sie die Fertigbarkeit verbessern und die technischen Anforderungen vor der Angebotsabgabe klären.

Zu den häufigen Kostentreibern gehören:

• Teilgröße und Build-Volumen

• Materialtyp und Pulverkosten

• Volumen der Stützstrukturen und Schwierigkeit der Entfernung

• Interne Kanäle und Anforderungen an die Pulverreinigung

• Anforderungen an Wärmebehandlung oder HIP (Heißisostatisches Pressen)

• Umfang der CNC-Bearbeitung und EDM-Nachbearbeitung

• Inspektionsniveau, insbesondere CT oder Röntgen

• Menge und Erwartungen an wiederkehrende Chargen

Bei kostensensiblen Projekten sollten Käufer identifizieren, welche Merkmale wirklich enge Toleranzen erfordern, welche Oberflächen bearbeitet werden müssen und welche Berichte obligatorisch sind. Die FAQ zur Kostenreduzierung bei Superlegierungen kann Kunden helfen, eine effizientere Anfrage (RFQ) vorzubereiten und unnötige Fertigungskosten zu vermeiden.

Wann stattdessen Gießen oder CNC-Bearbeitung in Betracht gezogen werden sollte

Obwohl der 3D-Druck für Prototypen und Kleinserien wertvoll ist, ist er nicht immer der beste langfristige Produktionsweg. Sobald das Design stabil ist, die jährliche Nachfrage hoch ist oder die Geometrie einfach genug für die konventionelle Fertigung wird, können Gießen oder CNC-Bearbeitung wirtschaftlicher werden.

Gießen kann besser sein, wenn:

• Die Geometrie stabil ist und sich voraussichtlich nicht ändert

• Die erwartete Menge die Werkzeugkosten rechtfertigen kann

• Das Teil bereits für den Near-Net-Shape-Guss ausgelegt ist

• Langfristige Wiederholgenauigkeit wichtiger ist als Designflexibilität

CNC-Bearbeitung kann besser sein, wenn:

• Die Geometrie einfach ist oder hauptsächlich prismatisch

• Das Teil effizient aus Stangen, Platten oder Schmiedestücken bearbeitet werden kann

• Auf den meisten Oberflächen enge Toleranzen erforderlich sind

• Das Material in geeigneter Block- oder Stangenform verfügbar ist

In vielen Entwicklungsprogrammen ist der beste Weg nicht von Anfang an festgelegt. Ein Kunde kann mit 3D-gedruckten Prototypen beginnen, gedruckte Kleinserienteile für Tests verwenden und später auf Feinguss oder CNC-Bearbeitung umsteigen, nachdem Design und Nachfrage stabil geworden sind.

Dokumentation für Prototypen und Kleinserienteile aus Superlegierungen

Die Dokumentation wird wichtiger, je mehr sich das Projekt vom Prototyp zur technischen Validierung und Kleinserienproduktion bewegt. Frühe Muster benötigen möglicherweise nur grundlegende Maßprüfungen, während funktionale Turbinen-, Luftfahrt- oder Hochtemperaturbauteile umfassendere Inspektionsberichte erfordern können.

Zur gängigen Dokumentation gehören:

• Materialzertifikat

• Wärmebehandlungsbericht

• FAI-Bericht (Erstmusterprüfbericht)

• KMG-Inspektionsbericht (Koordinatenmessgerät)

• 3D-Scan-Bericht

• Röntgen- oder CT-Inspektionsbericht

• Inspektionsrecord nach der Bearbeitung

• Informationen zur Prozessrückverfolgbarkeit

Für Projekte in der Luft- und Raumfahrt, bei Turbinen und im Heißbereich sollten Käufer die Dokumentationsanforderungen vor der Angebotsabgabe definieren. Die FAQ zu Inspektionsberichten erläutert, welche Berichte für 3D-gedruckte Teile aus Superlegierungen häufig angefordert werden.

Checkliste für Angebote von Prototypen bis Kleinserienteilen aus Superlegierungen

Um kundenspezifische Prototypen oder Kleinserienteile aus Superlegierungen genau zu kalkulieren, muss der Lieferant nicht nur die aktuelle Menge verstehen, sondern auch den erwarteten Entwicklungsweg. Ein Prototyp mit 2 Stück und eine Kleinserienbestellung mit 100 Stück können unterschiedliche Planungen für den Build-Job, Vorrichtungen, Inspektionsumfang und Nachbearbeitungsstrategien erfordern.

Bitte stellen Sie bei einer Angebotsanfrage folgende Informationen bereit:

• 3D-CAD-Datei im Format STEP, X_T oder STL

• 2D-Zeichnung mit Toleranzen, Bezugsangaben und kritischen Maßen

• Zielmaterial oder akzeptable Alternativen aus Superlegierungen

• Aktuelle Prototypenmenge und erwartete Menge für die nächste Stufe

• Geschätzter Jahresbedarf bei erfolgreicher Validierung

• Anwendungstyp, z. B. Luft- und Raumfahrt, Turbine, Verbrennung, Energie oder Prüfstand

• Betriebsbedingungen wie Temperatur, Last, Druck, Korrosion oder Thermowechselbelastung

• Kritische Oberflächen, die CNC-Bearbeitung, EDM, Polieren oder Beschichtung erfordern

• Inspektionsanforderungen wie KMG, Röntgen, CT, FAI, Materialzertifikat oder Wärmebehandlungsrecord

Für Turbinen- oder Heißbereichsteile aus Inconel 713C sollten Kunden zudem detaillierte technische Daten vor der Angebotsabgabe vorbereiten. Die FAQ zu RFQ-Daten für Inconel 713C erläutert, welche Informationen benötigt werden, um Druckbarkeit, Bearbeitungszugabe und Inspektionsanforderungen zu bewerten.
