Réduction des coûts de l'impression 3D titane sans changement de fonction

Le coût de l'impression 3D titane peut souvent être réduit avant l'envoi de la demande de devis (RFQ), mais les modifications utiles ne consistent pas à réduire aléatoirement l'épaisseur ou à supprimer des exigences. L'acheteur doit d'abord protéger la fonction, puis examiner quels choix de géométrie, de supports, de surépaisseur d'usinage et d'inspection entraînent des coûts évitables. Un devis moins cher qui affaiblit une référence, une face d'étanchéité ou un chemin de charge n'est pas une bonne économie.

Neway examine le coût de la fabrication additive (FA) du titane en se demandant quelles caractéristiques doivent rester contrôlées et lesquelles ne sont présentes que parce que le modèle CAO a hérité d'une habitude de pièce usinée. Un support, un montage, un boîtier ou une pièce légère en Ti-6Al-4V peut conserver la même fonction tout en modifiant la direction des supports, la surépaisseur locale, la portée de l'inspection ou le niveau de finition du prototype. Ces décisions affectent le devis plus clairement que la demande d'une remise générale.

Cet article donne aux acheteurs des leviers de conception pratiques pour les services d'impression 3D titane. Il évite les pourcentages de réduction de coût car l'effet réel dépend de la géométrie de la pièce, de la quantité, de la voie du matériau, du post-traitement et des preuves d'acceptation.

Choix de conception qui influencent le coût de fabrication du titane

Le premier levier de coût est l'orientation de fabrication. L'orientation affecte le volume des supports, la hauteur de fabrication, la direction des surfaces, le risque de déformation et la nécessité de surépaisseurs d'usinage sur les faces critiques. Une pièce orientée pour la plus petite empreinte peut devenir coûteuse si elle crée un temps de fabrication élevé ou place des supports sur une surface fonctionnelle. Une pièce orientée pour un retrait facile des supports peut nécessiter une surface de fabrication plus grande mais moins de risques de finition.

Le volume de fabrication est également important, mais les acheteurs ne doivent pas réduire aveuglément la taille de l'enveloppe. Supprimer trop tôt une patte d'usinage temporaire ou un tampon de surépaisseur peut rendre la pièce plus difficile à finir. La meilleure question est de savoir quel matériau ajouté protège la fonction et quel matériau n'est présent que parce que la conception a été copiée de l'usinage CNC. Si un bossage, une nervure ou une paroi épaisse ne porte pas de charge, n'étanchéifie pas, ne localise pas ou ne supporte pas l'usinage, il doit être examiné.

Pour la fusion sur lit de poudre, l'efficacité du nesting peut affecter le coût des lots répétés. Des pièces trop hautes, trop espacées ou sensibles à l'orientation peuvent réduire l'efficacité du lot. Si l'acheteur prévoit des quantités répétées, cela doit être discuté avant d'approuver une disposition de prototype.

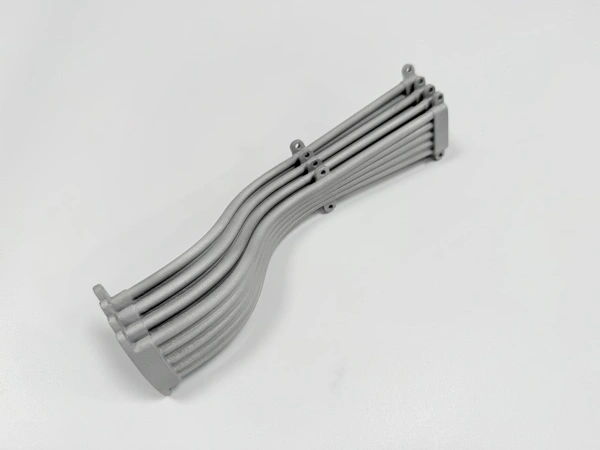

Réduire les supports sans retirer de matière fonctionnelle

La réduction des supports est utile lorsqu'elle évite des matériaux non fonctionnels, des structures difficiles à retirer ou des cicatrices sur des surfaces sensibles. Elle devient risquée lorsqu'elle supprime la rigidité de parois minces, laisse des porte-à-faux instables ou force le contact du support dans un chemin de charge. Les acheteurs doivent identifier les surfaces sans support et les surfaces acceptant les supports sur le dessin ou dans les notes de la RFQ.

Les modifications de congés, les changements d'angle de porte-à-faux, les ouvertures d'accès et les ajustements locaux de nervures peuvent réduire les supports sans changer la fonction de la pièce. Un petit changement de conception près d'une oreille peut déplacer les supports d'une surface sensible à la fatigue. Une ouverture de drainage ou d'accès peut simplifier l'élimination de la poudre. Une patte temporaire peut augmenter le volume imprimé mais réduire le risque de configuration CNC, ce qui peut encore diminuer le coût de la pièce finie.

Le retrait des supports doit être considéré conjointement avec le traitement thermique. Les pièces en titane peuvent nécessiter une relaxation des contraintes avant le retrait agressif des supports, surtout en présence de parois minces, de longs bras ou de caractéristiques délicates de support. Demander le prix d'impression le plus bas sans tenir compte de cette séquence peut reporter les coûts sur des problèmes de reprise ou d'inspection ultérieurs.

Surépaisseur d'usinage qui ne devrait exister que là où nécessaire

L'impression 3D métal avec usinage CNC en post-traitement ne doit pas signifier usiner toute la pièce en titane. Les filetages, alésages, faces d'étanchéité, sièges de roulement, plots de référence et surfaces d'ajustement serré nécessitent généralement un usinage CNC. Les nervures de forme libre, les poches de dégagement et les contours non fonctionnels peuvent rester bruts d'impression ou recevoir une finition locale seulement si le dessin le permet.

La surépaisseur doit être placée là où la pièce sera maintenue, positionnée et mesurée. Une paroi mince n'a pas besoin de surépaisseur supplémentaire si elle n'est qu'une surface de dégagement. Un plot de montage peut nécessiter de la surépaisseur car le retrait des supports et le traitement thermique peuvent déplacer la surface avant l'usinage final. Un trou peut être imprimé comme un avant-trou mais fini après l'établissement des références. Ces choix réduisent le coût en limitant le travail sur la pièce finie aux véritables interfaces.

Les acheteurs peuvent aider en utilisant des notes de dessin qui distinguent les surfaces critiques et non critiques. Si chaque surface a une tolérance générale serrée ou une note de finition, le devis doit supposer une finition et une inspection étendues. Si le dessin identifie les surfaces fonctionnelles, le fournisseur peut protéger ces caractéristiques et éviter un travail inutile ailleurs.

Les niveaux de finition optionnels doivent être devisés séparément lorsque l'acheteur apprend encore du prototype. Une zone de contact de support cachée à l'intérieur d'une poche de dégagement peut nécessiter seulement un nettoyage local. Une face d'étanchéité ou un siège de roulement doit rester un élément d'usinage obligatoire. Cette séparation maintient la protection de la fonction tout en donnant à l'acheteur une vision claire des opérations qui peuvent être différées, simplifiées ou ajoutées ultérieurement.

Simplification de l'inspection sans perdre de preuves critiques

L'inspection est un autre levier de coût contrôlé par l'acheteur. Un rapport MMT complet sur chaque contour peut ne pas être utile pour un prototype dont le but est le jeu d'assemblage. En même temps, sauter la mesure d'un motif d'alésages ou d'une face d'étanchéité peut rendre le prototype inutile. Le package d'inspection doit correspondre à la décision que l'acheteur doit prendre.

Pour un premier prototype en titane, des mesures sélectionnées sur les références usinées, les trous de boulons et les enveloppes critiques peuvent suffire. Pour une fourniture répétée en faible volume, l'acheteur peut avoir besoin d'un format de rapport défini, d'un enregistrement du matériau, d'un enregistrement du traitement thermique et de preuves liées à la révision du dessin. Le traitement thermique et le HIP ne doivent être devisés que s'ils sont requis par la fonction, le dessin ou le plan d'acceptation.

Le but n'est pas de supprimer les preuves ; c'est d'arrêter d'acheter des preuves qui ne répondent pas à la question d'ingénierie. Un prototype pour l'ergonomie, un support pour l'ajustement et une pièce fonctionnelle en faible volume ne devraient pas avoir par défaut la même charge de rapport.

Notes de coût pour séparer les prototypes et les lots répétés

La quantité de prototype et la quantité de lots répétés modifient la discussion sur la conception pour le coût. Dans un prototype unique, il peut être acceptable de laisser plus de finition manuelle ou d'utiliser un package d'inspection plus simple. Dans un lot répété, de petites inefficacités dans le retrait des supports, la configuration d'usinage ou l'inspection peuvent devenir un coût récurrent. Les acheteurs doivent indiquer si le devis est pour une preuve de forme, un essai fonctionnel ou une fourniture en série.

La réduction des coûts doit également être verrouillée sur le contrôle de révision du dessin. Si Neway propose une nervure plus fine, un avant-trou modifié, une face de support déplacée ou une patte d'usinage ajoutée, l'acheteur doit confirmer si la modification est autorisée pour la révision en cours. Sinon, un prototype à faible coût peut ne plus représenter la géométrie que l'équipe d'ingénierie avait l'intention de tester.

Une RFQ fiable doit inclure le fichier STEP, le dessin 2D, le grade de titane, la quantité, le stade prototype ou série, la fonction requise, les surfaces qui ne peuvent pas recevoir de supports, les interfaces usinées, les modifications de conception autorisées, les attentes en matière de traitement thermique ou HIP, l'état de surface, les enregistrements d'inspection et le calendrier de livraison cible. Si Neway est autorisé à proposer des modifications de réduction des coûts, indiquez si ces modifications nécessitent une approbation écrite avant l'impression.

Le coût de la FA du titane est le plus contrôlable avant que le modèle ne soit figé. Une fois la pièce imprimée, les cicatrices de support, le manque de surépaisseur, les alésages inaccessibles et les notes d'inspection excessives ne sont plus bon marché à corriger, surtout après la libération du bon de commande.
