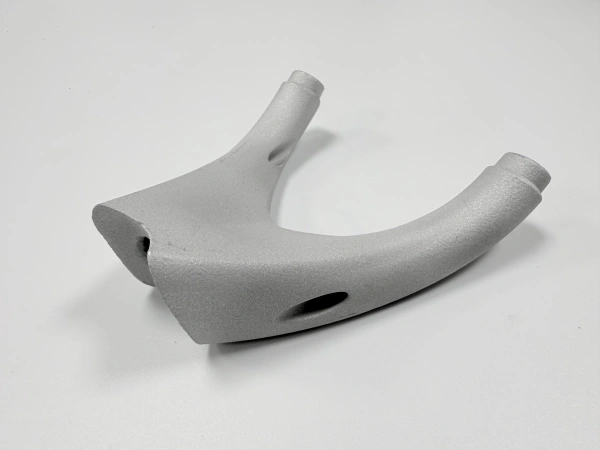

AlSi10Mg-3D-Druck eignet sich zur Herstellung komplexer Aluminiumstrukturen, jedoch erfordern kritische Abmessungen in der Regel eine CNC-Bearbeitung nach dem Druck. Im Allgemeinen wird der gedruckte Rohling verwendet, um die komplexe Geometrie zu erstellen, während die CNC-Bearbeitung zur Kontrolle von Bohrungen, Gewinden, Dichtflächen, Bezugsflächen, Lagersitzen und anderen Präzisionsmerkmalen dient.

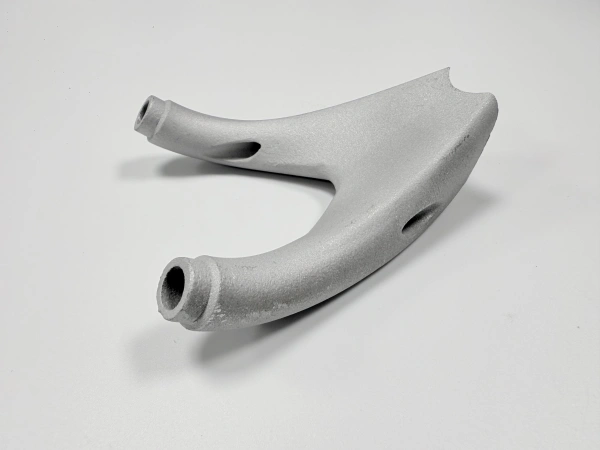

Gedruckte AlSi10Mg-Teile eignen sich für allgemeine Strukturabmessungen, Leichtbaumerkmale und komplexe Geometrien. Wenn das Bauteil jedoch enge Toleranzen, genaue Bohrungspositionen, glatte Dichtkontakte oder eine zuverlässige Passung für die Montage erfordert, sollte die CNC-Nachbearbeitung in der Anfrage (RFQ) spezifiziert werden.
Merkmalstyp | Empfohlenes Fertigungsverfahren | Grund |
|---|---|---|
Komplexe äußere oder innere Struktur | 3D-Druck | Ideal für Leichtbaugeometrien, integrierte Merkmale und komplexe Formen |
Kritische Bohrungen und Aufnahmen | CNC-Bearbeitung | Verbessert Durchmesser, Rundlauf und Positionsgenauigkeit |
Gewinde | CNC-Bearbeitung oder Gewindebohren | Gedruckte Gewinde werden für Präzisionsmontagen üblicherweise nicht empfohlen |
Dichtflächen | CNC-Bearbeitung, Schleifen oder Polieren | Verbessert Ebenheit und Oberflächenrauheit für die Dichtleistung |
Montage- oder Bezugsflächen | CNC-Bearbeitung | Kontrolliert Ebenheit, Parallelität, Senkrechtigkeit und Bezugsreferenzen |
Eine CNC-Bearbeitung sollte bei allen Merkmalen angewendet werden, die Passung, Dichtung, Ausrichtung oder wiederholbare Montage beeinflussen. Bei präzisen AlSi10Mg-Druckteilen werden folgende Merkmale häufig nach dem Druck bearbeitet:
Befestigungsbohrungen und Präzisionsaufnahmen
Gewindebohrungen und Gewindemerkmale
Dichtflächen und Dichtungskontaktflächen
Montageflächen und Bezugsebenen
Positionierstifte, Nuten und Positionierungsflächen
Lagersitze, Wellenschnittstellen und Presspassungsbereiche
Dieser hybride Weg ist üblich für Anwendungen in der Fertigung und Werkzeugherstellung, bei denen das Bauteil sowohl eine komplexe Geometrie als auch eine zuverlässige Maßgenauigkeit erfordert.
Wenn AlSi10Mg-Teile für den Druck plus CNC-Bearbeitung konstruiert werden, sollte an kritischen Flächen eine Bearbeitungszugabe hinzugefügt werden. Dies verhindert, dass das fertige Teil direkt von der gedruckten Oberfläche für die funktionale Genauigkeit abhängt.
Fügen Sie Bearbeitungsüberschuss an Dichtflächen, Bezugsflächen und Montageflächen hinzu
Drucken Sie Pilotbohrungen kleiner als die endgültige Bohrungsgröße und bearbeiten Sie diese anschließend auf die finale Toleranz
Vermeiden Sie es, enge Toleranzen auf raue, gedruckte Oberflächen zu legen, es sei denn, eine Nachbearbeitung ist geplant
Kennzeichnen Sie alle bearbeiteten Flächen deutlich in der 2D-Zeichnung
Bestätigen Sie den Zugang für Vorrichtungen vor der Finalisierung des Designs
Die korrekte Zugabe hängt von der Bauteilgröße, Geometrie, Orientierung und dem Bearbeitungszugang ab und sollte daher gemeinsam mit dem 3D-Modell und der 2D-Zeichnung geprüft werden.
Das Pulverbettverfahren ist für die Herstellung des aluminiumnahen Formteils verantwortlich. Es ermöglicht komplexe Leichtbaustrukturen, interne Merkmale und optimierte Geometrien, die aus einem Massivblock schwer oder teuer zu bearbeiten wären.
Der Druck erzeugt den komplexen Aluminiumrohling
Die CNC-Bearbeitung finished kritische Funktionsbereiche
Die Inspektion verifiziert die endgültigen Abmessungen nach der Nachbearbeitung
Diese Kombination ist oft der praktikabelste Weg für kundenspezifische AlSi10Mg-Komponenten, die sowohl Designfreiheit als auch Präzision erfordern.
Die Inspektionsmethode sollte basierend auf den Zeichnungsanforderungen und der endgültigen Anwendung ausgewählt werden. Bei präzisen AlSi10Mg-Druckteilen erfolgt die dimensionsmäßige Überprüfung üblicherweise nach der CNC-Bearbeitung.
Inspektionsmethode | Typischer Zweck |
|---|---|
KMG-Inspektion | Überprüft kritische Abmessungen, GD&T, Bezugsbeziehungen und Bohrungspositionen |
3D-Scanning | Vergleicht die Vollflächengeometrie mit CAD-Daten |
Erstmusterprüfbericht (FAI) | Dokumentiert die maßliche Konformität des Erstmusters zur technischen Freigabe |
Oberflächenrauheitsmessung | Verifiziert Dichtflächen, Kontaktflächen oder kosmetische Anforderungen |
Um ein präzises Angebot für AlSi10Mg-3D-Druck mit CNC-Bearbeitung zu erstellen, benötigt der Lieferant ein 3D-Modell und eine 2D-Zeichnung. Die Zeichnung sollte klar identifizieren, welche Abmessungen kritisch sind und welche Flächen eine Bearbeitung erfordern.
3D-CAD-Datei zur Überprüfung der Geometrie und Druckbarkeit
2D-Zeichnung mit Toleranzen und GD&T-Anforderungen
Gewindespezifikationen, Bohrungsgrößen und Passungsanforderungen
Anforderungen an die Oberflächenrauheit für Dicht- oder Kontaktflächen
Mengen- und Inspektionsanforderungen
Umgebungsbedingungen der finalen Anwendung und Montagefunktion
AlSi10Mg-3D-Druckteile können eine praktische ingenieurtechnische Genauigkeit erreichen, wenn Druck und CNC-Bearbeitung korrekt kombiniert werden. Der Druck dient zur Herstellung der leichten und komplexen Aluminiumstruktur, während die CNC-Bearbeitung kritische Abmessungen, Bohrungen, Gewinde, Dichtflächen und Montageflächen kontrolliert. Für toleranzkontrollierte AlSi10Mg-Teile sollte die 2D-Zeichnung alle kritischen Merkmale, Bearbeitungsflächen und Inspektionsanforderungen klar definieren.
Wenn Sie AlSi10Mg-3D-Druck mit CNC-Bearbeitung benötigen, stellen Sie die 3D-CAD-Datei, die 2D-Zeichnung, die Menge, die Toleranzen, die Oberflächenanforderungen und die Inspektionsbedürfnisse bereit, damit der Fertigungsweg und das Angebot genau bewertet werden können.
