Welche Konstruktionsinformationen werden für ein Angebot zum 3D-Druck von AlMgScZr benötigt?
Welche Konstruktionsinformationen werden für ein Angebot zum 3D-Druck von AlMgScZr benötigt?

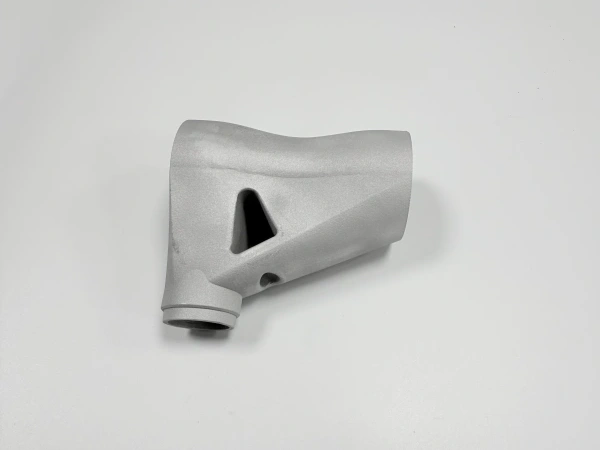

Um ein genaues Angebot für den Scalmalloy-3D-Druck zu erhalten, sollten Kunden eine 3D-CAD-Datei, eine 2D-Zeichnung, Materialanforderungen, Stückzahl, Toleranzen, Nachbearbeitungsanforderungen, Einsatzumgebung, Inspektionsbedarf und die gewünschte Lieferzeit bereitstellen. Da AlMgScZr üblicherweise für hochfeste, leichte Strukturbauteile ausgewählt wird, sollte das Angebot nicht nur auf der Bauteilgeometrie basieren, sondern auch auf Belastung, Leistung und den finalen Einsatzbedingungen.
1. Direkte Antwort: Was sollte in der Anfrage (RFQ) enthalten sein?
Eine vollständige RFQ für AlMgScZr sollte sowohl Geometriedaten als auch technische Anforderungen enthalten. Die 3D-Datei hilft bei der Bewertung der Druckbarkeit, der Stützstruktur, des Materialvolumens und der Bauorientierung, während die 2D-Zeichnung Toleranzen, Gewinde, kritische Abmessungen, bearbeitete Flächen und Inspektionsanforderungen bestätigt.
RFQ-Position | Warum es wichtig ist |
|---|---|
3D-CAD-Datei | Wird für die Prüfung der Druckbarkeit, Stützplanung, Volumenberechnung und Bauorientierung verwendet |
2D-Zeichnung | Definiert Toleranzen, Gewinde, Bezüge, kritische Abmessungen und Oberflächenanforderungen |
Materialanforderung | Bestätigt, ob AlMgScZr, eine Scalmalloy-artige Legierung oder ein gleichwertiges Material akzeptabel ist |
Stückzahl | Beeinflusst das Build-Layout, den Stückpreis, die Rüstkosten und die Produktionsplanung |
Nachbearbeitung | Bestimmt Wärmebehandlung, HIP, CNC-Bearbeitung, Oberflächenbehandlung und Inspektionskosten |
Lieferzeit | Hilft bei der Bewertung der Standard- oder Eilproduktionsplanung |
2. Dateianforderungen für den Scalmalloy-3D-Druck
Für die technische Prüfung werden STEP- oder X_T-Dateien bevorzugt, da sie genaue Volumenkörperdaten erhalten. STL-Dateien können für eine grundlegende Druckbewertung verwendet werden, reichen jedoch nicht aus, um kritische Abmessungen, Toleranzen oder bearbeitete Flächen zu definieren.
STEP- oder X_T-Dateien werden für die Prüfung der Fertigbarkeit bevorzugt
STL- oder 3MF-Dateien können die grundlegende Druck- und Volumenbewertung unterstützen
Die neueste Dateirevision sollte klar gekennzeichnet sein
Baugruppendateien sollten die Teileanzahl und die finale Einbausituation zeigen
2D-Zeichnungen sind erforderlich, wenn Toleranzen, Gewinde, Bezüge oder Inspektionen relevant sind

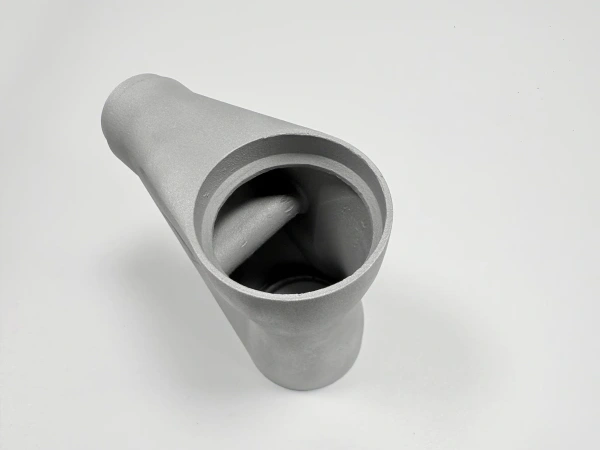

AlMgScZr-Teile werden üblicherweise im Pulverbettverfahren hergestellt, daher sollten vor der Angebotserstellung die Teileorientierung, Überhänge, die Zugänglichkeit der Stützen und die Bauhöhe geprüft werden.
3. Materialanforderung und gleichwertige Optionen
Die RFQ sollte klar angeben, ob das benötigte Material AlMgScZr, eine Scalmalloy-artige Aluminiumlegierung ist oder ob eine gleichwertige hochfeste Aluminiumlegierung akzeptabel ist. Dies ist wichtig, da sich Materialverfügbarkeit, Zertifizierungsanforderungen, Wärmebehandlung und Preis unterscheiden können.
Geben Sie an, ob Scalmalloy zwingend erforderlich ist
Bestätigen Sie, ob ein gleichwertiges AlMgScZr-Material akzeptabel ist
Geben Sie an, ob ein Materialzertifikat oder ein Bericht zur chemischen Zusammensetzung erforderlich ist
Legen Sie fest, ob das Teil zur Prototypenvalidierung oder für den finalen strukturellen Einsatz bestimmt ist
4. Toleranz- und CNC-Bearbeitungsanforderungen
Für kundenspezifische AlMgScZr-Teile sollten kritische Abmessungen klar in der 2D-Zeichnung markiert sein. Oberflächen im Druckzustand sind für komplexe Leichtbaugeometrien geeignet, aber Präzisionsbohrungen, Gewinde, Dichtflächen, Lagersitze und Montageflächen erfordern in der Regel eine CNC-Bearbeitung.
Merkmal | Empfohlener Hinweis in der RFQ |
|---|---|
Gewindebohrungen | Definieren Sie Gewindegröße, Tiefe, Toleranz und ob Inserts erforderlich sind |
Montageflächen | Kennzeichnen Sie Ebenheit, Parallelität, Rechtwinkligkeit und Bezugsanforderungen |
Dichtflächen | Geben Sie Oberflächenrauheit, Ebenheit und Bearbeitungsanforderung an |
Lager- oder Wellenschnittstellen | Definieren Sie Passungstoleranz, Rundlauf und Anforderungen an die Endbearbeitung |
Bearbeitungszugabe | Bestätigen Sie, welche Flächen für die Nachbearbeitung zusätzlichen Materialzuschlag benötigen |
5. Leistungsanforderungen für Strukturbauteile
Da AlMgScZr oft für leichte Strukturkomponenten verwendet wird, sollten Leistungsanforderungen wann immer möglich angegeben werden. Diese Details helfen bei der Bestimmung, ob Wärmebehandlung, HIP, mechanische Prüfungen oder eine erweiterte Inspektion erforderlich sind.
Lastrichtung und Lastniveau
Betriebstemperaturbereich
Ermüdungs- oder Vibrationsbelastung
Zielvorgabe für Festigkeit oder Steifigkeit
Ziel für Gewichtsreduzierung oder Topologieoptimierung
Sicherheitsfaktor oder Zertifizierungsanforderung, falls zutreffend
6. Anforderungen an Nachbearbeitung und Inspektion
Anforderungen an die Nachbearbeitung haben einen erheblichen Einfluss auf die Kosten und die Lieferzeit beim AlMgScZr-Druck. Wenn das Teil eine funktionale oder strukturelle Komponente ist, sollten Kunden angeben, ob Wärmebehandlung, HIP, Bearbeitung, Oberflächenveredelung oder Inspektionsberichte erforderlich sind.
Wärmebehandlung zur Spannungsarmglühung und Leistungsstabilität
HIP für ermüdungskritische oder hochzuverlässige Strukturbauteile
CNC-Bearbeitung für präzise Merkmale und Montageflächen
Oberflächenbehandlung für Anforderungen bezüglich Rauheit, Aussehen oder Korrosionsschutz
KMG, 3D-Scanning, Erstmusterprüfbericht (FAI), CT/Röntgen, Materialzertifikat oder Berichte über mechanische Prüfungen
7. Stückzahl und Lieferzeit
Die benötigte Stückzahl und die Ziel-Lieferzeit sollten klar angegeben werden. Einzelne Prototypen, Kleinserien und Wiederholungsaufträge werden unterschiedlich kalkuliert, da sich Rüstkosten, Nesting-Effizienz, Nachbearbeitungsplanung und Inspektionsumfang unterscheiden können.
Stückzahl-Typ | Überlegungen zur Angebotserstellung |
|---|---|
Einzelnner Prototyp | Höhere Stückkosten aufgrund von Einmal-Rüstung, Druckvorbereitung und Handhabung |
Kleinserie | Kann Stückkosten durch gemeinsame Build-Vorbereitung und Maschinenrüstung senken |
Jahresbedarf | Hilft bei der Bewertung der Preisgestaltung für Wiederholproduktion und Prozessplanung |
Kurze Lieferzeit | Kann spezielle Terminplanung erfordern und sollte frühzeitig bestätigt werden |
8. Zusammenfassung
Um ein genaues Angebot für den AlMgScZr-3D-Druck anzufordern, sollten Kunden die 3D-CAD-Datei, 2D-Zeichnung, Materialanforderungen, Stückzahl, Toleranzen, Bearbeitungsflächen, Leistungsanforderungen, Nachbearbeitungsbedarf, Inspektionsumfang und die Ziel-Lieferzeit bereitstellen. Vollständige RFQ-Informationen helfen dem Lieferanten, die Druckbarkeit, Kosten, Lieferung und die Frage zu bewerten, ob AlMgScZr oder eine gleichwertige hochfeste Aluminiumlegierung die richtige Wahl ist.
Wenn Sie Unterstützung durch einen Lieferanten für kundenspezifische Scalmalloy-Teile benötigen, reichen Sie Ihr 3D-Modell, Ihre 2D-Zeichnung, die Stückzahl, Lastbedingungen, Toleranzanforderungen, Nachbearbeitungsbedarf, Inspektionsanforderungen und das Lieferziel ein, damit der korrekte Fertigungsweg genau über unseren 3D-Druck-Service angeboten werden kann.
