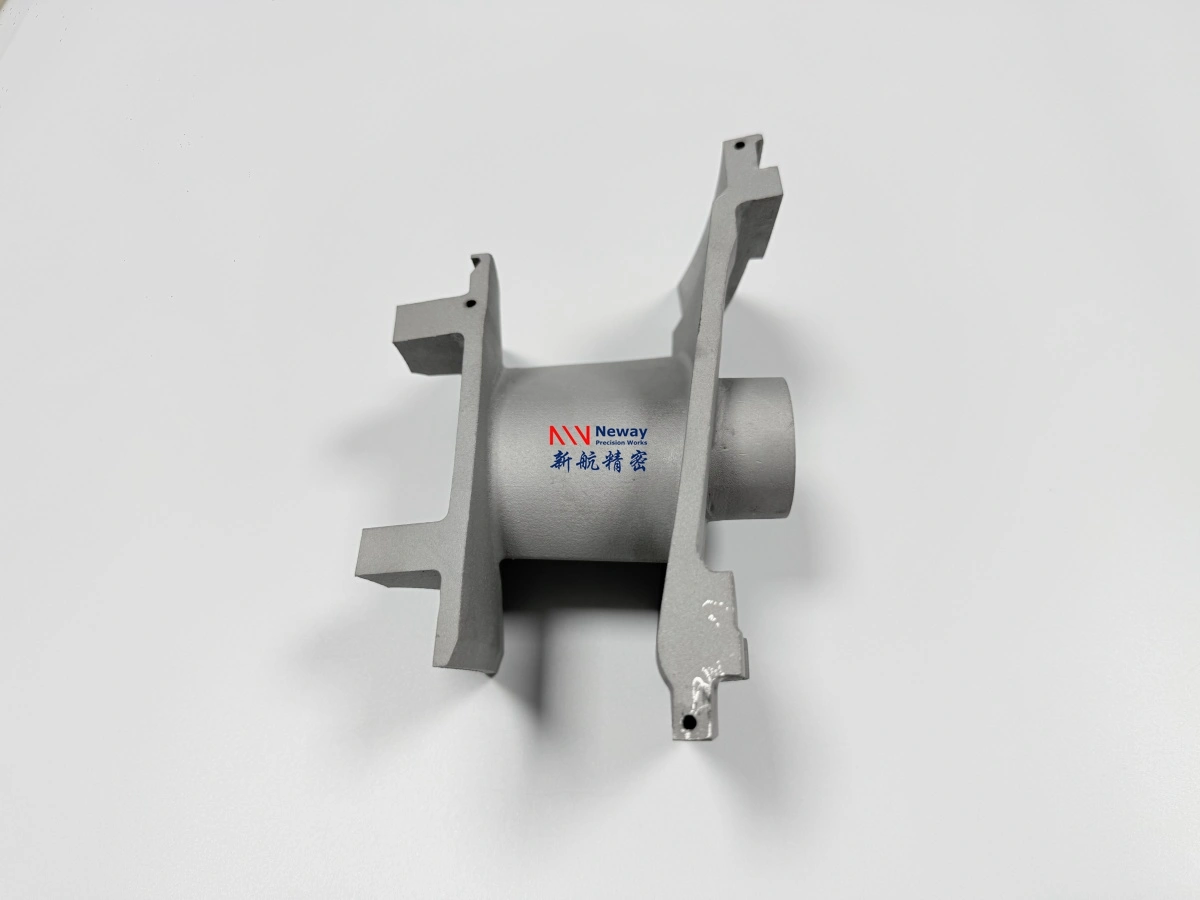

ما هي ميزات التصميم التي تزيد من خطر التشقق في أجزاء سبائك النيكل المطبوعة ثلاثية الأبعاد؟

تشمل ميزات التصميم التي تزيد من خطر التشقق في أجزاء سبائك النيكل المطبوعة ثلاثية الأبعاد الجدران الرقيقة جدًا، والزوايا الداخلية الحادة، والتغيرات المفاجئة في سمك الجدار، والأقسام الطويلة غير المدعمة، والتجاويف المغلقة، وقنوات التبريد الضيقة، والمناطق المسطحة الكبيرة، والكتلة المحلية الثقيلة، ومناطق إزالة الدعامات الصعبة. يمكن لهذه الميزات أن تزيد من الإجهاد الحراري، والإجهاد المتبقي، والتشوه، والارتفاع المفرط في درجة الحرارة، وضعف تبديد الحرارة، وصعوبة الفحص أثناء التصنيع بالإضافةي للمعادن.

بالنسبة لـ طباعة سبائك النيكل ثلاثية الأبعاد، فإن خطر التشقق ليس مجرد قضية تتعلق بالمادة. بل هو أيضًا قضية تتعلق بالتصميم، واتجاه البناء، والدعم، والمعالجة اللاحقة، والفحص. تتطلب السبائك الحساسة للتشقق مثل طباعة Inconel 713C ثلاثية الأبعاد مراجعة دقيقة بشكل خاص عندما يتضمن الجزء هندسة مقطع ساخن بجدران رقيقة، أو ميزات توربينات، أو هياكل فوهات، أو متطلبات دورات حرارية.

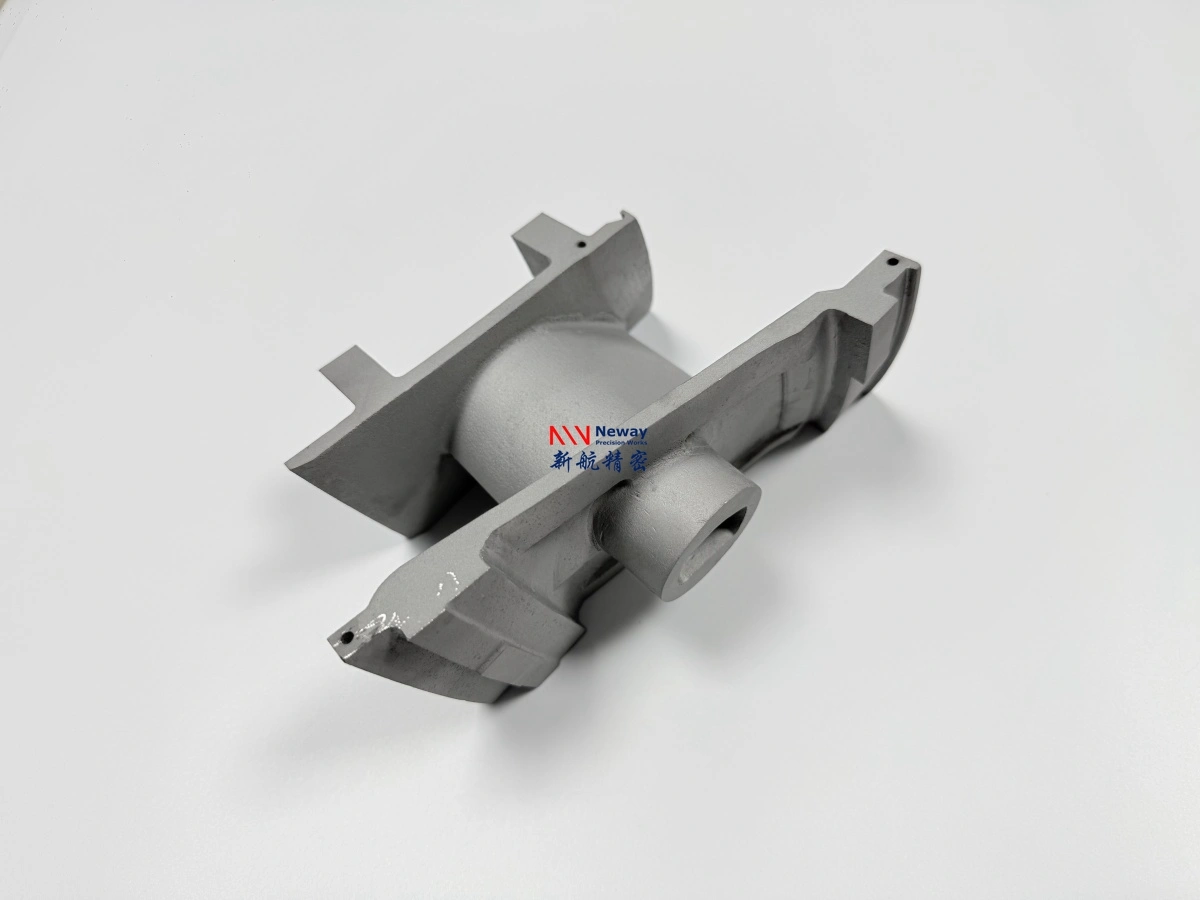

1. إجابة مباشرة: ما هي ميزات التصميم التي تزيد من خطر التشقق؟

إن ميزات التصميم الأعلى خطرًا هي تلك التي تخلق تركيزًا موضعيًا للإجهاد، أو تبريدًا غير متساوٍ، أو دعمًا غير كافٍ، أو تبديدًا ضعيفًا للحرارة، أو صعوبة في الوصول للمعالجة اللاحقة. غالبًا ما يتم اختيار سبائك النيكل لقوتها في درجات الحرارة العالية، ومقاومتها للأكسدة، وخدمتها في مسارات الغاز الساخن، ولكن هذه التطبيقات نفسها غالبًا ما تتطلب جدرانًا رقيقة، وأسطحًا منحنية، وقنوات داخلية، وواجهات معقدة يمكن أن تزيد من مخاطر التصنيع بالإضافةي.

2. لماذا تزيد الجدران الرقيقة من خطر التشقق؟

تعد الجدران الرقيقة واحدة من أكثر ميزات الخطر شيوعًا في أجزاء سبائك النيكل المطبوعة ثلاثية الأبعاد. أثناء انصهار سرير المسحوق (Powder Bed Fusion)، تواجه الأقسام الرقيقة تسخينًا وتبريدًا سريعين. إذا كان الجدار رقيقًا جدًا، فقد لا يكون للجزء الصلابة الكافية لمقاومة الإجهاد الحراري، أو قوة إزالة الدعم، أو تشوه المعالجة الحرارية، أو اهتزاز التشغيل الآلي النهائي.

هذا الخطر مهم بشكل خاص لريش التوربينات، والفوهات، وبطانات غرف الاحتراق، ودرائع الحرارة، وأجزاء مسار الغاز الساخن. غالبًا ما تتطلب هذه المكونات هندسة جدران رقيقة لتقليل الوزن، أو تدفق الهواء، أو الأداء الحراري، ولكن نفس الميزات يمكن أن تزيد من التشقق، والتشوه، وصعوبة الفحص.

لمزيد من التفاصيل حول اعتبارات تصميم الجدران الرقيقة والدورات الحرارية، يمكن للعملاء مراجعة تصميم أجزاء Haynes 188 المطبوعة ثلاثية الأبعاد للدورات الحرارية، والأكسدة، وهياكل الجدران الرقيقة.

3. كيف تسبب الزوايا الحادة والانتقالات المفاجئة التشققات؟

يمكن للزوايا الحادة، والشقوق، والحواف الداخلية المربعة، وانتقالات السمك المفاجئة أن تركز الإجهاد في أجزاء سبائك النيكل المطبوعة. أثناء الطباعة، تتعرض كل طبقة لتوسع وانكماش حراري متكررين. قد تتراكم المناطق ذات التغييرات الهندسية المفاجئة إجهادًا محليًا وتصبح نقاط بدء للتشقق.

بالنسبة لمكونات المقطع الساخن، يمكن للانتقالات الحادة أيضًا إنشاء نقاط ضعف أثناء المعالجة الحرارية اللاحقة، أو التشغيل الآلي، أو الدورات الحرارية، أو ظروف اختبار المحرك. عادةً ما تكون الانتقالات المستديرة ومسارات التحميل السلسة أكثر أمانًا من التغييرات الهندسية المفاجئة.

4. لماذا تهم النتوءات، والكوابيل، والمناطق المسطحة الكبيرة؟

يمكن للنتوءات، وميزات الكابول الطويلة، والأقسام المسطحة الكبيرة أن تزيد من خطر التشقق والتشوه لأنها أصعب في الدعم والتبريد بشكل متساوٍ. يمكن أن يتسبب الدعم الضعيف في حركة محلية أثناء الطباعة، بينما يمكن للأقسام المسطحة الكبيرة أن تتراكم فيها الإجهادات المتبقية وتنحني بعد إزالة الدعم أو المعالجة الحرارية.

بالنسبة لأجزاء سبائك النيكل، لا يُستخدم تصميم الدعم فقط لإمساك الجزء. بل يساعد أيضًا على توصيل الحرارة بعيدًا عن منطقة الانصهار وتثبيت الهندسة. إذا كانت الدعامات ضعيفة جدًا، أو صعبة الإزالة، أو موضوعة في مناطق مسار غاز حرجة، فقد يفشل الجزء أثناء الإنتاج أو يتطلب تشطيبًا مفرطًا.

5. كيف تؤثر القنوات الداخلية والتجاويف المغلقة على التحكم في التشقق؟

تعد القنوات الداخلية، والتجاويف المغلقة، وممرات التبريد المعقدة أسبابًا رئيسية لاختيار العملاء لطباعة سبائك النيكل ثلاثية الأبعاد. ومع ذلك، يمكن لهذه الميزات أيضًا زيادة خطر التصنيع لأنها قد تحبس المسحوق، وتحد من إزالة الدعم، وتمنع الفحص البصري، وتجعل اكتشاف العيوب الداخلية أكثر صعوبة.

بالنسبة لأجزاء مسار الغاز الساخن، يجب مراجعة الهندسة الداخلية لهروب المسحوق، ووصول التنظيف، والحد الأدنى لحجم القناة، ووصول الفحص، وما إذا كان الهيكل الداخلي يمكنه تحمل المعالجة الحرارية أو الضغط المتساوي الحرارة (HIP) دون تشوه. يمكن أن يساعد الضغط المتساوي الحرارة (Hot Isostatic Pressing) في تقليل المسامية الداخلية في تطبيقات مختارة، لكنه لا يحل محل مراجعة التصميم المناسبة وفحص العيوب.

6. أي مواد سبائك النيكل تحتاج إلى مراجعة إضافية لخطر التشقق؟

تختلف سلوكيات التصنيع بالإضافةي لسبائك النيكل المختلفة. بعض السبائك ناضجة نسبيًا للطباعة، بينما يتطلب البعض الآخر مراجعة جدوى أكثر دقة بسبب ميل التشقق، أو حساسية المعالجة الحرارية، أو متطلبات تطبيق المقطع الساخن.

على سبيل المثال، يعد إدارة التشقق، والتشوه، والجدران الرقيقة في أجزاء سبائك النيكل المطبوعة ثلاثية الأبعاد من Inconel 713C ذا صلة خاصة عندما يقوم المهندسون بتطوير ريش توربينات، أو أجزاء فوهات، أو نماذج أولية للمقطع الساخن في مواد حساسة للتشقق.

7. كيف يمكن للمعالجة اللاحقة والفحص تقليل المخاطر المتعلقة بالتشقق؟

لا يمكن للمعالجة اللاحقة والفحص التعويض بالكامل عن تصميم سيئ، لكنهما ضروريان للتحكم في المخاطر المتعلقة بالتشقق في أجزاء سبائك النيكل المطبوعة ثلاثية الأبعاد. يجب تخطيط تخفيف الإجهاد، والمعالجة الحرارية، وتقييم HIP، وتسلسل التشغيل الآلي، والاختبار غير الإتلافي وفقًا لمادة الجزء، وهندسته، ومخاطر التطبيق.

بالنسبة للمواد الحساسة للتشقق، يمكن للعملاء أيضًا مراجعة ما هي ضوابط المعالجة اللاحقة المطلوبة لأجزاء Inconel 713C المطبوعة ثلاثية الأبعاد؟ لفهم كيفية ارتباط تخفيف الإجهاد، والمعالجة الحرارية، و HIP، والتشغيل الآلي، و EDM، والفحص.

لتخطيط الفحص، يمكن للعملاء أيضًا الرجوع إلى فحص الأشعة السينية: فحص سريع للعيوب الداخلية لأجزاء AM و المجهر المعدني: البنية المجهرية والتحقق من المعالجة الحرارية.

8. ما هي بيانات طلب عرض الأسعار (RFQ) التي تساعد في مراجعة خطر التشقق؟

لمراجعة خطر التشقق قبل تقديم العرض، يجب على العملاء توفير بيانات الهندسة والتطبيق معًا. يحتاج المورد إلى فهم ليس فقط اسم السبيكة، ولكن أيضًا مكان تركيز متطلبات الإجهاد، ودرجة الحرارة، والحمل، والفحص.

9. ملخص

تشمل ميزات التصميم التي تزيد من خطر التشقق في أجزاء سبائك النيكل المطبوعة ثلاثية الأبعاد الجدران الرقيقة، والزوايا الحادة، والتغييرات المفاجئة في السمك، والنتوءات الطويلة غير المدعمة، والتجاويف المغلقة، والقنوات الداخلية الضيقة، والمناطق المسطحة الكبيرة، والكتل المحلية الثقيلة، والهياكل المخفية صعبة الفحص. يمكن لهذه الميزات أن تخلق إجهادًا حراريًا، وإجهادًا متبقيًا، وتبريدًا غير متساوٍ، وتشوهًا، ومشاكل في إزالة المسحوق، وقيودًا في الفحص.

لتقليل خطر التشقق، يجب مراجعة أجزاء سبائك النيكل قبل الإنتاج من حيث سمك الجدار، وتصميم الحواف الدائرية، والانتقالات السلسة، واتجاه البناء، وإزالة الدعم، وتنظيف المسحوق، والمعالجة الحرارية، وتقييم HIP، وتسلسل التشغيل الآلي، ووصول الفحص. يجب على العملاء توفير ملفات CAD، والرسومات، ومتطلبات المواد، وظروف التشغيل، ومعلومات الحمل، وتفاصيل الدورة الحرارية، ومعايير الفحص حتى يمكن تطوير استراتيجية التحكم في التشقق الصحيحة قبل تقديم العرض.
