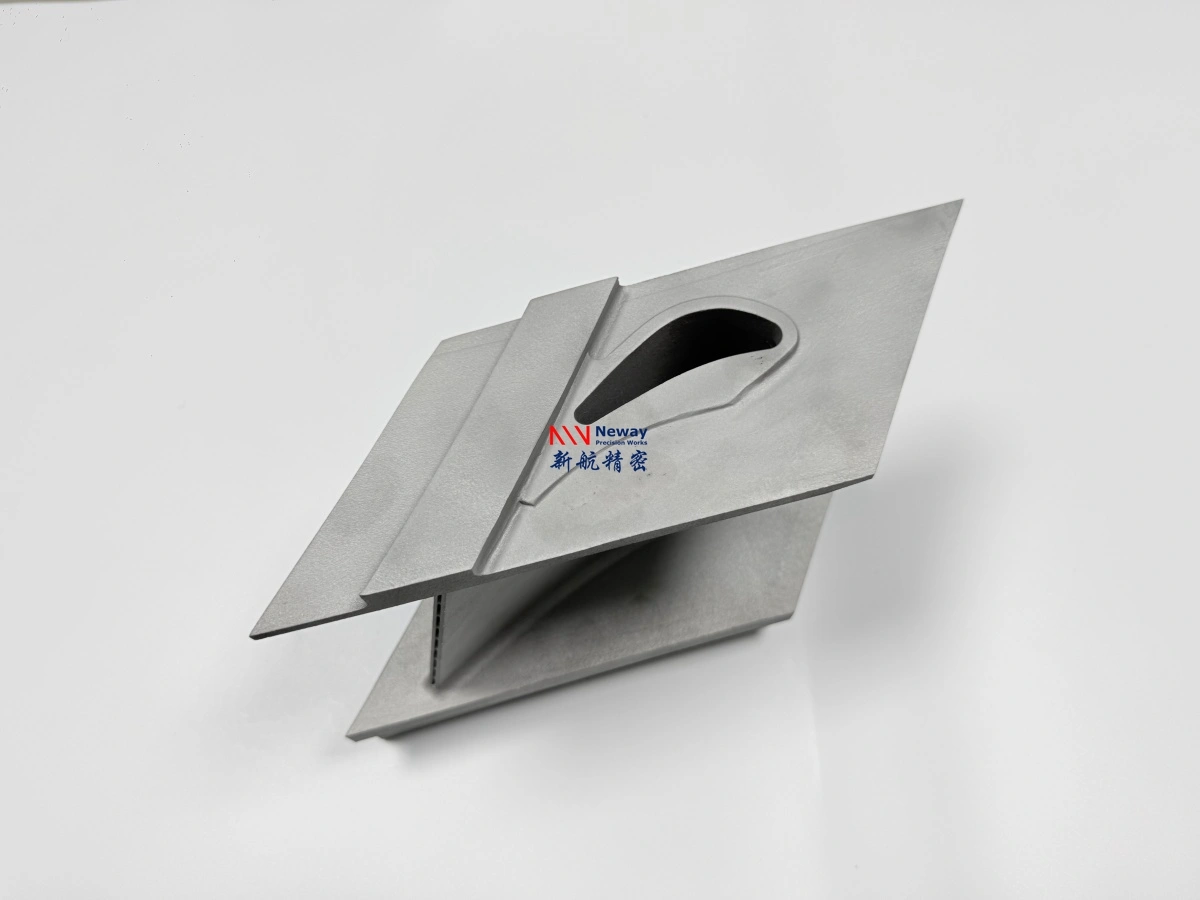

تصميم أجزاء مطبوعة ثلاثية الأبعاد من سبيكة Haynes 188 لدورات الحرارة والأكسدة والهياكل ذات الجدران الرقيقة

يُستخدم الطباعة ثلاثية الأبعاد ذات الجدران الرقيقة لسبيكة Haynes 188 في مكونات القسم الساخن التي يجب أن تتعامل مع دورات الحرارة، والأكسدة عالية الحرارة، والتعرض للغازات الساخنة، والهندسة المعقدة. ونظرًا لأن سبيكة Haynes 188 هي سبيكة فائقة قائمة على الكوبالت تُستخدم في بيئات الاحتراق الشديدة ومسارات الغازات الساخنة، فإن مرحلة التصميم حاسمة. قد يتطلب الجزء المصمم بشكل سيئ دعامات مفرطة، أو يتشوه أثناء الطباعة أو المعالجة الحرارية، أو يحبس المسحوق داخل القنوات، أو يفشل في تلبية متطلبات التشغيل والفحص النهائية.

في Neway3DP، نقوم بتصنيع أجزاء مطبوعة ثلاثية الأبعاد من سبيكة Haynes 188 لمعدات الاحتراق، والفوهات، ودرع الحرارة، وأنابيب اللهب، وحاملات الطرف الساخن، والهياكل الحرارية الفضائية، ومكونات معدات الطاقة. يغطي دعمنا الهندسي مراجعة التصميم للتصنيع الإضافي، والطباعة بالانصهار في سرير المسحوق، والمعالجة الحرارية، والتصنيع باستخدام الحاسب الآلي (CNC)، والتفريغ الكهربائي (EDM)، والمعالجة السطحية، وتخطيط الفحص.

بالنسبة للمهندسين الذين يصممون أجزاء مخصصة ذات جدران رقيقة من سبيكة Haynes 188، يكمن المفتاح في النظر في قابلية التصنيع وبيئة الخدمة معًا. يجب تحديد سمك الجدار، واستراتيجية الدعامة، والوصول إلى القناة الداخلية، وسماح التشغيل، وتسلسل المعالجة الحرارية، والتعرض للأكسدة، ودورات الحرارة، ومتطلبات الفحص قبل بدء الإنتاج.

لماذا يعد التصميم للتصنيع الإضافي (DfAM) مهمًا لسبيكة Haynes 188

يعد التصميم للتصنيع الإضافي أمرًا مهمًا لأن سبيكة Haynes 188 هي سبيكة فائقة عالية القيمة، وقد تكون تكلفة أخطاء التصميم كبيرة. وعلى عكس النماذج الأولية البوليمرية البسيطة أو الأجزاء المعدنية منخفضة التكلفة، تُستخدم مكونات سبيكة Haynes 188 عادةً في تطبيقات الاحتراق والفضاء والتوربينات والطاقة المتطلبة. إذا لم يكن التصميم مناسبًا للانصهار في سرير المسحوق، فقد يواجه المشروع تكاليف أعلى، وأوقات تسليم أطول، ومخاطر تشوه، وصعوبة في إزالة الدعامات، أو جودة سطح نهائية ضعيفة.

بالنسبة للطباعة ثلاثية الأبعاد بالانصهار في سرير المسحوق، يجب مراجعة نموذج CAD لاتجاه البناء، ومتطلبات الدعم، واستقرار الجدار الرقيق، وإزالة المسحوق، وسماح ما بعد التشغيل، والوصول للفحص. يساعد التخطيط الجيد لـ DfAM في تقليل مخاطر التصنيع ويزيد من فرص تسليم مكونات القسم الساخن الوظيفية.

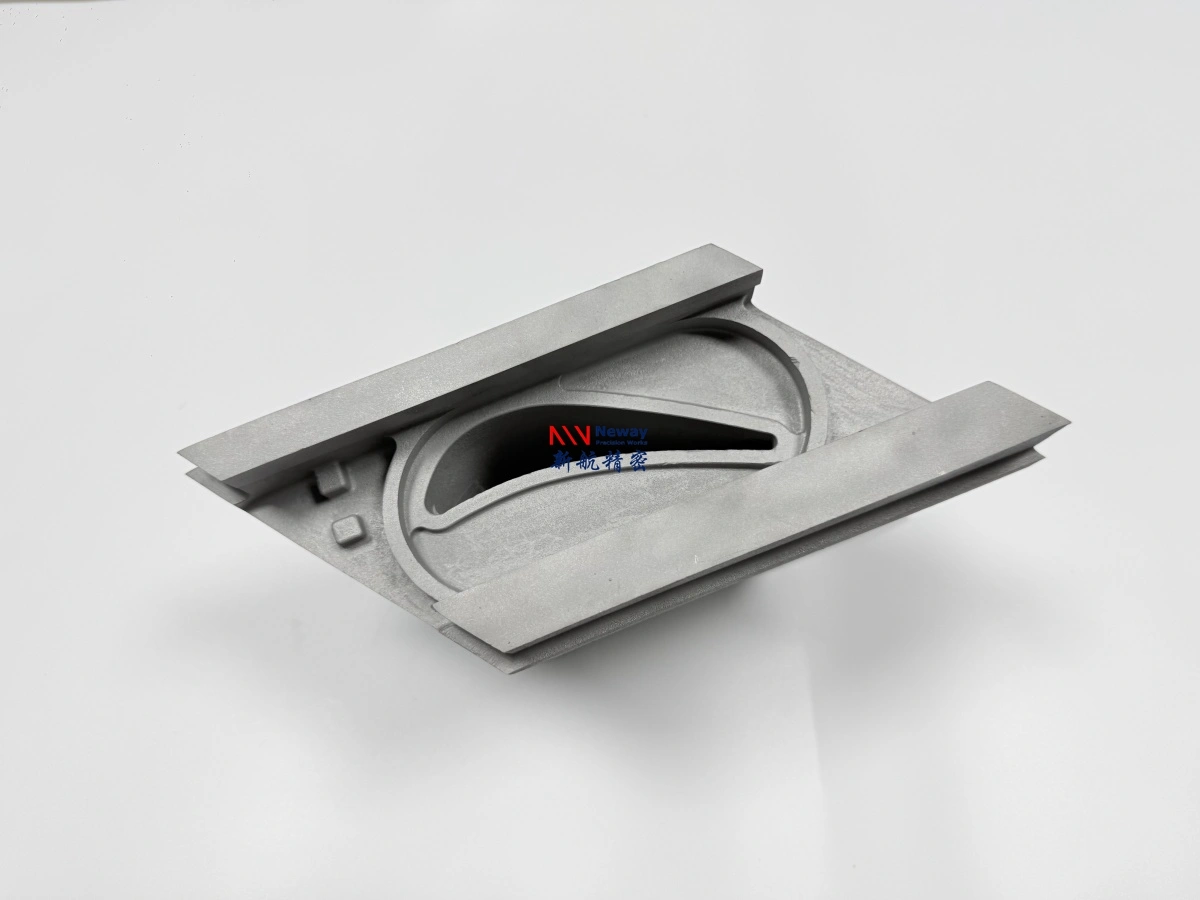

تصميم الهياكل ذات الجدران الرقيقة

يمكن أن تكون طباعة سبائك الكوبالت الفائقة ذات الجدران الرقيقة ثلاثية الأبعاد قيمة لبطانات الاحتراق، ودرع الحرارة، وقنوات الغازات الساخنة، وأنابيب اللهب، والهياكل الحرارية خفيفة الوزن. ومع ذلك، فإن الجدران الرقيقة أيضًا أكثر حساسية للإجهاد المتبقي، ومدخلات الحرارة، وإزالة الدعامات، والتشوه الحراري. يجب أن يوازن التصميم بين الأداء خفيف الوزن وبين الصلابة الكافية وقابلية التصنيع.

بالنسبة لأجزاء القسم الساخن من سبيكة Haynes 188، يجب تصميم الجدران الرقيقة بانتقالات سلسة، ونصف قطر انحناء كافٍ، وتعزيز محلي، ومسارات حمل واضحة. يمكن أن تزيد التغييرات المفاجئة في السمك، والزوايا الداخلية الحادة، والأسطح الطويلة غير المدعومة من تركيز الإجهاد ومخاطر التشوه أثناء الطباعة أو المعالجة الحرارية أو الخدمة.

القنوات الداخلية وإزالة المسحوق

تعد القنوات الداخلية أحد الأسباب الرئيسية التي تدفع المهندسين لاختيار التصنيع الإضافي لسبيكة Haynes 188. يمكن بناء قنوات التبريد، وممرات الغازات الساخنة، وثقوب التنفيس، ومسارات التدفق الداخلي مباشرة في الجزء. ومع ذلك، يجب تصميم كل قناة داخلية مع وضع إزالة المسحوق والفحص في الاعتبار.

يمكن للتجاويف العمياء، والقنوات الطويلة الضيقة، والجيوب المغلقة، والمنعطفات الحادة أن تحبس المسحوق بعد الطباعة. إذا تم استخدام الجزء في بيئات الاحتراق أو دورات الحرارة، فقد يؤثر المسحوق المحبوس أو القنوات المسدودة على الأداء والسلامة. يجب تصميم ثقوب التنظيف، ومسارات تصريف المسحوق، والوصول للفحص قبل إصدار النموذج للتسعير.

استراتيجية الدعم لأجزاء القسم الساخن من سبيكة Haynes 188

تعد استراتيجية الدعم أمرًا حاسمًا لأجزاء القسم الساخن من سبيكة Haynes 188 لأن الدعامات تؤثر على التحكم الحراري، ومخاطر التشوه، وجودة السطح، وتكلفة التشطيب. تساعد الدعامات في تثبيت الجزء أثناء الطباعة وإدارة الحرارة، ولكنها تخلق أيضًا علامات تماس وتتطلب الوصول لإزالتها.

بالنسبة لأجزاء الاحتراق ومسار الغازات الساخنة، يجب وضع الدعامات بعيدًا عن أوجه الختم، وأسطح التدفق، والأسطح المرئية، والمناطق المعرضة لأحمال حرارية حرجة كلما أمكن ذلك. يجب أن يوفر التصميم أيضًا مساحة كافية لأدوات إزالة الدعامات حتى لا يتلف الجزء أثناء المعالجة اللاحقة.

سماح التشغيل للميزات الحرجة

أجزاء Haynes 188 كما تم طباعتها هي مكونات قريبة من الشكل النهائي، وليست أجزاء دقيقة مكتملة التشطيب. عادةً ما تتطلب أسطح التجميع الحرجة، وأوجه الختم، والثقوب الملولبة، وثقوب التموضع، وأوجه الشفاه، وأسطح المرجعية تشغيلًا باستخدام الحاسب الآلي (CNC) بعد الطباعة.

نظرًا لأن سبيكة Haynes 188 هي سبيكة فائقة صعبة التشغيل، يجب استخدام سماح التشغيل بشكل استراتيجي. قد يؤدي إضافة مخزون تشغيل إلى كل سطح إلى زيادة التكلفة بشكل كبير، بينما قد يمنع عدم احتفاظ بمخزون على الميزات الحرجة الجزء من تلبية التفاوت النهائي. أفضل نهج هو تحديد الأسطح الحرجة بوضوح على الرسم ثنائي الأبعاد.

التفريغ الكهربائي (EDM) للثقوب الصغيرة، والشقوق، والميزات الدقيقة

بعض ميزات سبيكة Haynes 188 يصعب إنهاؤها بالطرق التقليدية، خاصة الثقوب الصغيرة، والشقوق الضيقة، وفتحات الجدران الرقيقة، والميزات العميقة، ومسارات التدفق الدقيقة. في هذه الحالات، يمكن استخدام التفريغ الكهربائي (EDM) جنبًا إلى جنب مع التشغيل باستخدام الحاسب الآلي.

يعد EDM مفيدًا لأنه يمكنه تشغيل ميزات السبائك الفائقة الصلبة بقوة قطع ميكانيكية أقل. بالنسبة للفوهات، وأنابيب اللهب، وهياكل الغازات الساخنة، والأجزاء المتعلقة بالاحتراق، يمكن أن يساعد EDM في إنشاء ثقوب دقيقة، وشقوق، ومنافذ تنفيس، وفتحات تدفق سيكون من الصعب إنتاجها مباشرة عن طريق الطباعة أو القطع التقليدي.

المعالجة الحرارية والتحكم في التشوه

قد تتطلب أجزاء Haynes 188 المطبوعة خدمة المعالجة الحرارية لتخفيف الإجهاد، وتثبيت الهيكل، وتقليل مخاطر التشوه قبل التشغيل النهائي أو الخدمة. يجب تخطيط المعالجة الحرارية مع إزالة الدعامات، وتسلسل التشغيل، ومتطلبات الفحص.

بالنسبة لهياكل القسم الساخن ذات الجدران الرقيقة، يعد التحكم في التشوه أمرًا مهمًا بشكل خاص. قد يبدو الجزء قابلًا للطباعة في CAD ولكنه لا يزال يتحرك أثناء تخفيف الإجهاد، أو إزالة الدعامات، أو التشغيل باستخدام الحاسب الآلي، أو دورات الحرارة. يجب مراجعة تسلسل التصنيع قبل التسعير لتقليل المخاطر الأبعادية.

تخطيط الفحص لتصاميم سبيكة Haynes 188

يجب تضمين تخطيط الفحص في مرحلة التصميم، خاصة لأجزاء السبائك الفائقة المطبوعة ثلاثية الأبعاد لدورات الحرارة ذات الجدران الرقيقة، والقنوات الداخلية، وأوجه الختم، وميزات التركيب الحرجة. إذا لم يؤخذ الوصول للفحص في الاعتبار مبكرًا، فقد يكون من الصعب التحقق من الجودة الداخلية أو الأبعاد الحرجة بعد الإنتاج.

تشمل طرق الفحص الشائعة فحص CMM، والمسح الضوئي ثلاثي الأبعاد، وفحص الأشعة السينية، وفحص CT، وفحص العينة الأولى، ومراجعة شهادة المادة، وسجلات المعالجة الحرارية، وقياس خشونة السطح. يجب أن تتوافق خطة الفحص مع مستوى مخاطر الجزء وبيئة التطبيق.

قائمة مرجعية لتصميم طلب عروض الأسعار (RFQ) لأجزاء الجدران الرقيقة من سبيكة Haynes 188

لتقديم عرض سعر دقيق لأجزاء الجدران الرقيقة المخصصة من سبيكة Haynes 188، يحتاج المورد إلى فهم كل من الهندسة وبيئة الخدمة. يساعد النموذج ثلاثي الأبعاد في مراجعة اتجاه البناء، والدعامات، وسمك الجدار، والقنوات، وإزالة المسحوق. يؤكد الرسم ثنائي الأبعاد على التفاوتات، والأسطح الحرجة، وسماح التشغيل، والمعالجة الحرارية، ومتطلبات الفحص.

لتسريع التسعير ومراجعة قابلية التصنيع، يرجى توفير المعلومات التالية:

نموذج CAD ثلاثي الأبعاد، ويفضل بصيغة STEP، أو X_T، أو IGS، أو STL

رسم ثنائي الأبعاد مع درجة المادة، والتفاوتات، ومتطلبات المرجعية، والخيوط، والشفاه، وأسطح الختم، وتشطيب السطح، وملاحظات الفحص

المادة المطلوبة، مثل Haynes 188، أو GH5188، أو ما يعادلها المعتمد

الأسطح الحرجة التي تتطلب تشغيلًا باستخدام الحاسب الآلي أو تشطيبًا بـ EDM

متطلبات سمك الجدار وأي مناطق معرضة للغاز الساخن المباشر

تفاصيل القناة الداخلية، ومسارات إزالة المسحوق، والوصول للتنظيف

درجة حرارة العمل، ودرجة الحرارة القصوى، وظروف دورة الحرارة، وبيئة الأكسدة، والضغط، والاهتزاز، والتعب، أو التعرض للتآكل

المعالجة اللاحقة المطلوبة، مثل المعالجة الحرارية، أو التشغيل باستخدام الحاسب الآلي، أو EDM، أو التفجير، أو التلميع، أو الطلاء، أو المعالجة السطحية

متطلبات الفحص، مثل تقرير الأبعاد، أو تقرير CMM، أو المسح الضوئي ثلاثي الأبعاد، أو FAI، أو فحص CT، أو فحص الأشعة السينية، أو شهادة المادة، أو سجل المعالجة الحرارية، أو اختبار الشد

جدول التسليم المستهدف ووجهة الشحن

لماذا العمل مع Neway3DP لدعم DfAM لسبيكة Haynes 188؟

يدعم Neway3DP التصميم للتصنيع الإضافي لسبيكة Haynes 188 من مراجعة CAD المبكرة حتى التسليم النهائي. يمكن لفريقنا المساعدة في تقييم ما إذا كان التصميم مناسبًا للانصهار في سرير المسحوق، وما إذا كانت الجدران الرقيقة أو القنوات الداخلية تخلق مخاطر تصنيع، وأي الأسطح تحتاج إلى سماح تشغيل أو تخطيط فحص.

بالنسبة للطباعة ثلاثية الأبعاد للفضاء والطيران وتطبيقات الطاقة والكهرباء، تساعد هذه المراجعة المبكرة العملاء على تقليل مخاطر إعادة التصميم والانتقال من النموذج الأولي إلى التحقق من صحة القسم الساخن الوظيفي بكفاءة أكبر.

الأسئلة الشائعة

1. هل يمكن طباعة سبيكة Haynes 188 ثلاثية الأبعاد لبطانات غرف الاحتراق والفوهات؟

2. لماذا تُستخدم سبيكة Haynes 188 للأجزاء المطبوعة ثلاثية الأبعاد للقسم الساخن؟

3. ما الذي يؤثر على تكلفة أجزاء سبائك الكوبالت الفائقة المطبوعة ثلاثية الأبعاد من سبيكة Haynes 188؟

4. كيف يجب إنهاء أجزاء سبيكة Haynes 188 المطبوعة ثلاثية الأبعاد بعد الطباعة؟

5. ما الملفات والتفاصيل التقنية المطلوبة لتقديم عرض سعر لأجزاء سبيكة Haynes 188 المطبوعة ثلاثية الأبعاد؟
