دليل طلب عروض أسعار لخدمة الطباعة ثلاثية الأبعاد للتيتانيوم للأجزاء المعدنية المخصصة

يُعد طلب عرض أسعار لخدمة الطباعة ثلاثية الأبعاد للتيتانيوم مفيدًا عندما تبرر وظيفة القطعة استخدام التصنيع التجميعي بدلاً من البدء بقضبان، أو ألواح، أو مسبوكة مطروقة، أو كتلة مشغولة آليًا. غالبًا ما يتم مراجعة طباعة التيتانيوم التجميعية للأقواس خفيفة الوزن، والهياكل الفضائية، والأدوات أو التجهيزات الطبية، والقنوات ذات الجدران الرقيقة، والأجزاء المدعمة بشبكات، والمكونات المخصصة منخفضة الحجم. وهي أقل إقناعًا للألواح البسيطة، والأعمدة، والحلقات، والشفاه حيث يمكن للقطع باستخدام الحاسب الآلي (CNC) الوصول إلى الشكل الهندسي مباشرة.

بالنسبة للتيتانيوم، يحتاج طلب عرض الأسعار أيضًا إلى انضباط أكبر مقارنة بطلب طباعة معدنية عام. فـ Ti-6Al-4V، وGrade 23، و TA15 ليست تسميات قابلة للتبادل؛ فهي تشير إلى توقعات تطبيقية مختلفة، وتوفر المساحيق، ومناقشات المعالجة الحرارية، ومتطلبات التوثيق. إن مسحوق التيتانيوم والأجزاء المطبوعة منه حساسة لامتصاص الأكسجين وسجل المعالجة، لذا فإن مناولة المواد، والمعالجة الحرارية، وسجلات الفحص يمكن أن تؤثر على القبول.

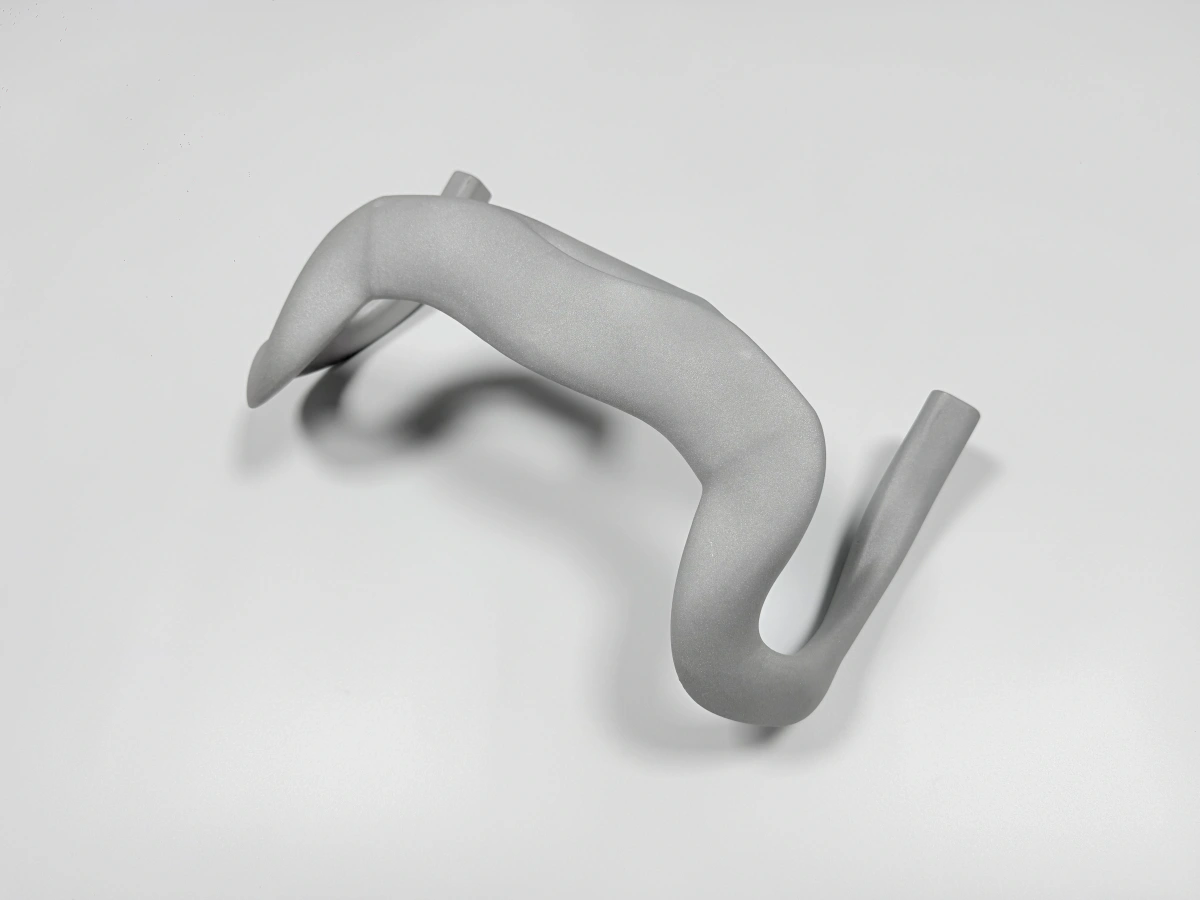

تقوم Neway بتقييم أجزاء التيتانيوم المطبوعة المخصصة من خلال ربط مسار السبيكة، واختيار العملية، ومخاطر التشوه، والتشطيب اللاحق بالقطع، والهدف من النموذج الأولي أو الإنتاج منخفض الحجم. الهدف هو تسعير حدود قطعة قابلة للتصنيع، وليس فقط شكلًا مطبوعًا خامًا.

اختر مسار سبيكة التيتانيوم قبل تثبيت عرض السعر

يجب أن تحدد طلبات عروض أسعار الطباعة ثلاثية الأبعاد للتيتانيوم السبيكة المقصودة أو تسمح بمراجعة بديل خاضع للرقابة. غالبًا ما تتم مناقشة Ti-6Al-4V لأجزاء التيتانيوم الوظيفية حيث تكون القوة، وتقليل الوزن، وممارسات التصنيع التجميعي الراسخة matters. عادةً ما يتم النظر في Grade 23، المرتبط غالبًا بمتطلبات ELI، عندما تتطلب تطبيقات المشتري أو مواصفاته توقعات مواد أكثر صرامة وإمكانية تتبع. قد يكون TA15 ذا صلة بمناقشات الهياكل الفضائية، ولكن يجب التحقق من التوفر، ومسار الطباعة، وتوقعات المعالجة اللاحقة قبل اعتباره بديلاً مباشرًا.

يجب أن يتبع اختيار المادة وظيفة القطعة. فقوس فضائي خفيف الوزن، أو تجهيز اختبار طبي، أو نهاية ذراع روبوت، أو قناة حرارية لا تحمل نفس المخاطر. إذا كان لدى المشتري مواصفة مادة إلزامية، فأرسلها مع الرسم. إذا كانت المادة مفتوحة، فاذكر سبب اختيار التيتانيوم: الوزن، مقاومة التآكل، مخاطر التعب، التعرض لدرجات الحرارة، متطلبات العميل المتعلقة بالتوافق الحيوي، أو توافق التجميع.

يستحق التيتانيوم أيضًا مناقشة مبكرة حول الحساسية للأكسجين والتعرض الحراري أثناء المعالجة. لا يحتاج طلب عرض الأسعار إلى وصف طريقة المناولة الداخلية للمورد، ولكن يجب أن يحدد ما إذا كان المشتري يحتاج إلى سجلات المواد، أو سجلات المعالجة الحرارية، أو أي شرط قبول متعلق بالأكسجين من مواصفته الخاصة. يمكن للنموذج الأولي الزخرفي، وقوس آلة خفيف الوزن، وتجهيز قريب من التطبيقات الطبية أن يبرر حزم توثيق مختلفة.

PBF و EBM هما خياران مختلفان لتصنيع التيتانيوم

غالبًا ما تتم مراجعة انصهار السرير المسحوقي (PBF) لأجزاء التيتانيوم المفصلة ذات الأضلاع الرقيقة، والنقاط الصغيرة، والأشكال العضوية، والميزات الداخلية المدمجة. يمكنها دعم أجزاء التيتانيوم المخصصة منخفضة الحجم، لكن اتجاه البناء يؤثر على الدعامات، وحالة السطح، والإجهاد المتبقي، وإمكانية الوصول للقطع الآلي. قد تحتاج قطعة تيتانيوم بها وجه مستوٍ حرج واحد إلى اتجاه مختلف عن قطعة تحتوي على عدة ممرات داخلية.

قد يتم النظر في EBM لتطبيقات تيتانيوم محددة حيث تتوافق مسار العملية ومتطلبات القطعة، خاصة عندما يفهم المشتري بالفعل آثار القبول. لا ينبغي افتراض أنها أفضل أو أسوأ من المسارات القائمة على الليزر دون مراجعة الشكل الهندسي والمواصفات. يجب أن يطلب طلب عرض الأسعار توصية بالعملية فقط بعد تسمية وظيفة القطعة، وميزات الجدار، والأسطح المطلوبة، وتوقعات الفحص.

يمكن أن تظهر تقنية نفث الرابط (Binder jetting) أو مسارات أخرى في محادثات التيتانيوم العامة، ولكن بالنسبة لطلبات عروض أسعار التيتانيوم الوظيفية، يجب على المشتري تأكيد ما إذا كانت الكثافة، وحالة المادة، ودقة الميزة، والسجلات تناسب الاستخدام المقصود. قد يكون مقارنة العروض التي تخلط بين أنواع العمليات دون تحديد شرط القبول النهائي مضللًا.

الجدران الرقيقة، والدعامات، والتحكم في الإجهاد المتبقي تحدد جدوى التيتانيوم

غالبًا ما تفشل أجزاء التيتانيوم المصنعة تجميعيًا في مراجعة طلب عرض الأسعار عند تفاصيل الشكل الهندسي وليس عند اسم السبيكة. قد تتشوه الجدران الرقيقة أثناء المعالجة الحرارية. قد تحتاج الحواف الطويلة غير المدعمة إلى دعامات تترك علامات تنظيف. قد يكون من الصعب إزالة المسحوق من القناة الداخلية العميقة. يمكن أن تخلق الانتقالات الحادة مخاوف تركيز الإجهاد على الأجزاء الحساسة للتعب. قد تتحرك الأسطح المستوية الكبيرة بعد تخفيف الإجهاد إذا كان التصميم يحتوي على سمك مقطع غير متساوٍ.

يجب مناقشة استراتيجية الدعم قبل التسعير. يجب وضع علامة على الأسطح المخفية داخل القنوات، وأوجه التزاوج، والمناطق التجميلية أو المواجهة للتدفق حتى لا توضع الدعامات حيث يكون التنظيف مستحيلًا أو غير مقبول. إذا كان من الممكن تشغيل السurface آليًا بعد الطباعة، فقد تكون ندوب الدعامات قابلة للإدارة. إذا يجب أن يظل السطح كما طُبع، فيجب على المشتري تحديد شرط القبول بدلاً من الاعتماد على ملاحظة تفاوت عامة.

الإجهاد المتبقي جزء من القرار التجاري. قد يكون تخفيف الإجهاد ضروريًا قبل إزالة الدعامات أو قبل التشغيل الآلي النهائي، اعتمادًا على الشكل الهندسي. تستحق أجزاء التيتانيوم ذات الجدران الرقيقة، والميزات المدعمة بالشبكات، والأقواس غير المتماثلة مراجعة مختلفة عن الكتل الصلبة المدمجة.

التشطيب باستخدام CNC مطلوب على واجهات التيتانيوم التي تتحكم في التجميع

غالبًا ما تحتاج أجزاء التيتانيوم المطبوعة ثلاثية الأبعاد المخصصة إلى تشغيل آلي باستخدام CNC بعد الطباعة. لا ينبغي اعتبار الخيوط، والثقوب الدقيقة، ومقاعد المحامل، وأوجه الختم، وثقوب التثبيت، ومنصات المرجع كميزات نهائية كما طُبعت إلا إذا سمح الرسم بذلك صراحةً. يجب وجود allowance للتشغيل الآلي في النموذج أو الموافقة عليه قبل البناء.

بالنسبة للتيتانيوم، قد تكون خطة التجهيز بنفس أهمية عملية القطع. قد تفتقر الأشكال العضوية خفيفة الوزن إلى أسطح تثبيت مستقرة. يمكن لإضافة وسائد تضحية، أو نقاط مرجعية، أو علامات تبويب للتشغيل الآلي أن تقلل عدم اليقين للنماذج الأولية والطلبات المتكررة. إذا كانت القطعة قوس تيتانيوم مشغول بسيط بدون ميزات داخلية أو فائدة توحيد، فقد يكون التوريد عبر CNC من المخزون هو المسار الأكثر عملية.

يمكن النظر في EDM أو التشطيب الخاص للفتحات الضيقة أو الميزات صعبة الوصول، ولكن يجب أن يحدد طلب عرض الأسعار ما إذا كانت هذه الميزات وظيفية، أو للفراغ فقط، أو تجميلية. يمنع هذا التمييز التسعير المفرط للأسطح غير الحرجة.

تخفيف الإجهاد، والمعالجة الحرارية، و HIP تخدم أغراضًا مختلفة

يجب أن تكون لغة المعالجة الحرارية محددة. غالبًا ما تتم مناقشة تخفيف الإجهاد لتقليل الإجهاد المتبقي وتثبيت القطعة قبل إزالة الدعامات أو التشغيل الآلي. قد تكون معالجة حرارية مختلفة مطلوبة عندما يستدعي الرسم أو مواصفة المادة حالة معينة. لا ينبغي للمشتري استخدام ملاحظة عامة واحدة لكل جزء تيتانيوم.

إن HIP قرار منفصل. قد يكون مطلوبًا لأجزاء التيتانيوم الحساسة للتعب، أو ذات الصلة بالضغط، أو المخصصة للإنتاج، أو عندما تتوقع مواصفة المشتري ذلك. قد يكون اختياريًا لنموذج أولي لفحص الملاءمة أو تجهيز غير حرج. يمكن أن يساعد طلب HIP كبند سعر منفصل في مقارنة تكلفة النموذج الأولي مقابل تكلفة الإنتاج.

غالبًا ما يتم تخطيط CNC النهائي بعد تخفيف الإجهاد أو المعالجة الحرارية عندما يمكن أن تؤثر الحركة على الأسطح الحرجة. يجب عادةً إنهاء الثقوب، وأوجه الختم، والخيوط في حالة المادة النهائية. إذا أراد المشتري تشغيلًا آليًا تقريبيًا قبل المعالجة الحرارية وتشطيبًا آليًا بعدها، فيجب تسمية هذا التسلسل.

طلبات التيتانيوم للنماذج الأولية والمنخفضة الحجم تحتاج إلى حدود تسعير مختلفة

قد يركز نموذج تيتانيوم واحد على مخاطر الشكل الهندسي، وإمكانية الوصول للدعامات، ومجموعة محدودة من الواجهات المشغولة آليًا. تحتاج الطلبات المتكررة منخفضة الحجم إلى تحكم أقوى في التعشيش، والاتجاه، واستراتيجية التجهيز، وسجلات الفحص، وإنهاء السطح القابل للتكرار. يجب أن يحدد العرض الأول المرحلة المنطبقة.

بالنسبة للنماذج الأولية، يمكن للمشترين أحيانًا تقليل التكلفة عن طريق الحد من الفحص للأبعاد الوظيفية، والسماح بأسطح مختارة كما طُبعت، وقبول تعديلات DFM. بالنسبة للإنتاج منخفض الحجم، يجب أن يحدد العرض فحص الدفعة، وسجلات المواد، وسجلات المعالجة الحرارية، و HIP إذا لزم الأمر، ومرجعيات CNC، وأي متطلبات للعينة الأولى. تنتمي هذه القرارات إلى ما قبل إصدار أمر الشراء، وليس بعد وصول الأجزاء الأولى.

أرسل ملفات STEP، ورسومات ثنائية الأبعاد، ودرجة السبيكة، والكمية، ومرحلة النموذج الأولي أو التكرار، وبيئة التطبيق، والأسطح الحرجة، والميزات اللولبية أو الدقيقة، وتوقعات المعالجة الحرارية و HIP، و allowance لـ CNC، ومناطق تشطيب السطح، وسجلات الفحص، واحتياج التسليم المستهدف. إذا كان تشغيل التيتانيوم البسيط مقبولاً، فقل ذلك؛ يمكن للمورد حينها مقارنة AM مقابل CNC بدلاً من إجبار كل جزء على مسار الطباعة.
