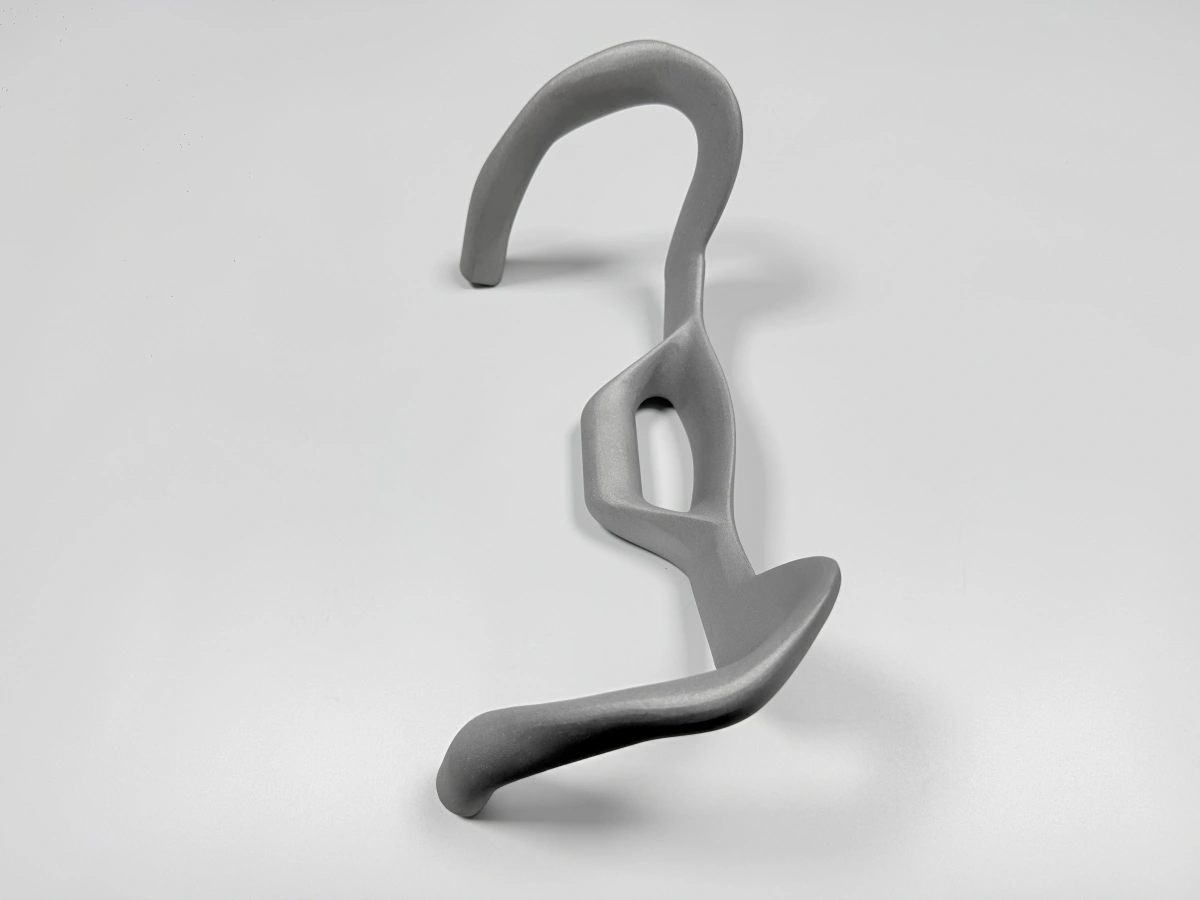

Pièces médicales en titane imprimées en 3D : Examen de la demande de devis et de l'inspection

Les pièces médicales en titane imprimées en 3D nécessitent un examen de la demande de devis (RFQ) différent de celui des prototypes ordinaires en titane, car l'acheteur demande généralement une traçabilité, des surfaces nettoyables, des dimensions stables et une inspection documentée. La première décision ne porte pas sur la possibilité d'imprimer du titane, mais sur le fait de savoir si la pièce est un prototype, un composant d'instrument chirurgical, un dispositif de test, un composant non implantable ou une géométrie de type implant nécessitant une validation contrôlée par le client.

Neway examine ce type de demande en séparant le support de fabrication de la responsabilité réglementaire. Nous pouvons aider à examiner la fabrication additive en titane, la sélection du matériau de qualité 23, la finition CNC, le traitement de surface, le traitement thermique, le CIC (Compactage Isostatique à Chaud) et la portée de l'inspection. Nous ne remplaçons pas la validation médicale, biologique, réglementaire ou clinique de l'acheteur. Ces exigences doivent provenir du plan, des spécifications et du plan d'acceptation de l'acheteur.

Cet article aide les acheteurs à préparer un dossier prêt pour un devis concernant des pièces personnalisées en titane imprimées en 3D. La demande de devis la plus utile définit la fonction de la pièce, la nuance du matériau, les surfaces critiques, l'accès au nettoyage, les dossiers d'inspection et les zones qui doivent rester telles qu'imprimées, usinées, polies ou traitées après l'impression.

Quel type de pièce médicale en titane fait l'objet d'un devis

La même géométrie en titane peut représenter des décisions d'achat très différentes. Un prototype conceptuel peut nécessiter uniquement un examen dimensionnel de base et un nettoyage des surfaces visibles. Un composant d'instrument chirurgical peut exiger des surfaces de préhension ou de contact polies, une qualité de filetage, un contrôle des arêtes vives et une documentation matérielle. Un dispositif de test peut nécessiter des références stables et une précision de montage répétée, mais pas les mêmes preuves de surface qu'un dispositif en contact avec le patient.

La géométrie de type implant doit être traitée avec une prudence accrue. Les structures en treillis, poreuses ou spécifiques au patient peuvent être imprimables, mais Neway ne doit pas les traiter comme des produits d'implant validés. L'acheteur doit fournir les normes médicales fournies par l'acheteur, la limite de validation, les exigences de nettoyage et les critères d'acceptation. Pour l'approvisionnement, cette distinction empêche qu'un devis pour un prototype soit mal interprété comme un dossier d'approbation de dispositif médical fini.

Les acheteurs dans le domaine médical et des soins de santé commencent souvent par la page de solutions Médical et soins de santé, mais la voie de fabrication se connecte généralement à l'Impression 3D en titane, au Ti-6Al-4V ELI Qualité 23, à la finition CNC, au traitement thermique et au traitement de surface.

Les qualités 23, 5 et le titane CP ne sont pas interchangeables

Le titane de qualité 23, également décrit comme Ti-6Al-4V ELI, est couramment demandé lorsque les acheteurs ont besoin d'une voie d'alliage de titane à très faible teneur en interstitiels. Le titane de qualité 5 Ti-6Al-4V peut être pratique pour de nombreuses pièces fonctionnelles en titane, des dispositifs de fixation et des composants non implantables. Le titane CP (commerciallement pur) peut être évoqué lorsque le comportement à la corrosion ou la ductilité importe plus que le comportement des alliages à haute résistance. La demande de devis doit indiquer la qualité requise par le plan plutôt que de demander simplement du titane.

La sélection du matériau affecte également la disponibilité de la poudre, la voie de processus, l'examen du traitement thermique, la discussion sur le CIC et les dossiers d'inspection. Si le plan nomme la qualité 23, le devis ne doit pas silencieusement substituer la qualité 5. Si l'acheteur évalue encore le matériau, le devis peut séparer la qualité 23 et la qualité 5 en tant que lignes alternatives, sous réserve de la disponibilité du matériau et d'un examen technique.

L'état de surface et l'accès au nettoyage contrôlent la voie pratique

Les pièces médicales en titane imprimées en 3D ont souvent des surfaces qui ne peuvent pas toutes être traitées de la même manière. Les surfaces telles qu'imprimées peuvent être acceptables sur les régions sans contact d'un prototype, tandis que les faces d'accouplement, les poignées, les alésages, les trous filetés, les zones d'étanchéité et les zones de contact nettoyées peuvent nécessiter un usinage CNC, un polissage, un grenaillage ou un autre traitement de surface. Une surface poreuse ou en treillis peut être intentionnelle, mais elle modifie également l'accès au nettoyage et les attentes en matière d'inspection.

Les cavités fermées, les pièges à poudre aveugles, les canaux internes étroits et les renfoncements rugueux doivent être examinés avant la publication du devis. Si le retrait de la poudre ou la vérification du nettoyage est difficile, Neway peut suggérer des modifications de conception, des trous d'accès, une simplification des caractéristiques ou une voie de fabrication différente. Pour les instruments chirurgicaux et les dispositifs de fixation, les arêtes, les zones sensibles aux bavures et les surfaces en contact avec la main doivent être marquées séparément des zones cosmétiques.

Dans ce contexte, le traitement de surface n'est pas une note décorative. L'acheteur doit identifier quelles surfaces sont fonctionnelles, lesquelles sont cosmétiques, lesquelles sont masquées et lesquelles nécessitent une inspection après finition. Les travaux de finition connexes peuvent impliquer le Traitement de surface, l'Usinage CNC et l'inspection après le nettoyage final.

Séquence de post-traitement avant l'inspection médicale finale

L'ordre des opérations doit être décidé avant le bon de commande. Une ébauche imprimée en titane peut nécessiter un recuit de détente avant un retrait agressif des supports. Le CIC peut être discuté lorsque la densité interne, l'utilisation sensible à la fatigue, l'exposition à la pression ou la spécification de l'acheteur en font une partie de l'acceptation. L'usinage CNC doit généralement finir les surfaces de référence, les filetages, les alésages, les sièges et les interfaces après avoir pris en compte le mouvement thermique.

Si la pièce a des parois minces, de longs bras, des régions lourdes en supports ou une géométrie asymétrique, le retrait des supports peut modifier les dimensions avant le premier contrôle MMT. Les plots de référence et les languettes d'usinage peuvent être utiles, mais ils doivent être placés là où ils n'endommagent pas les surfaces fonctionnelles ou ne créent pas de confusion lors de l'inspection. La demande de devis doit indiquer si une voie de prototype simplifiée est acceptable ou si l'acheteur a besoin d'une séquence destinée à la production dès le premier lot.

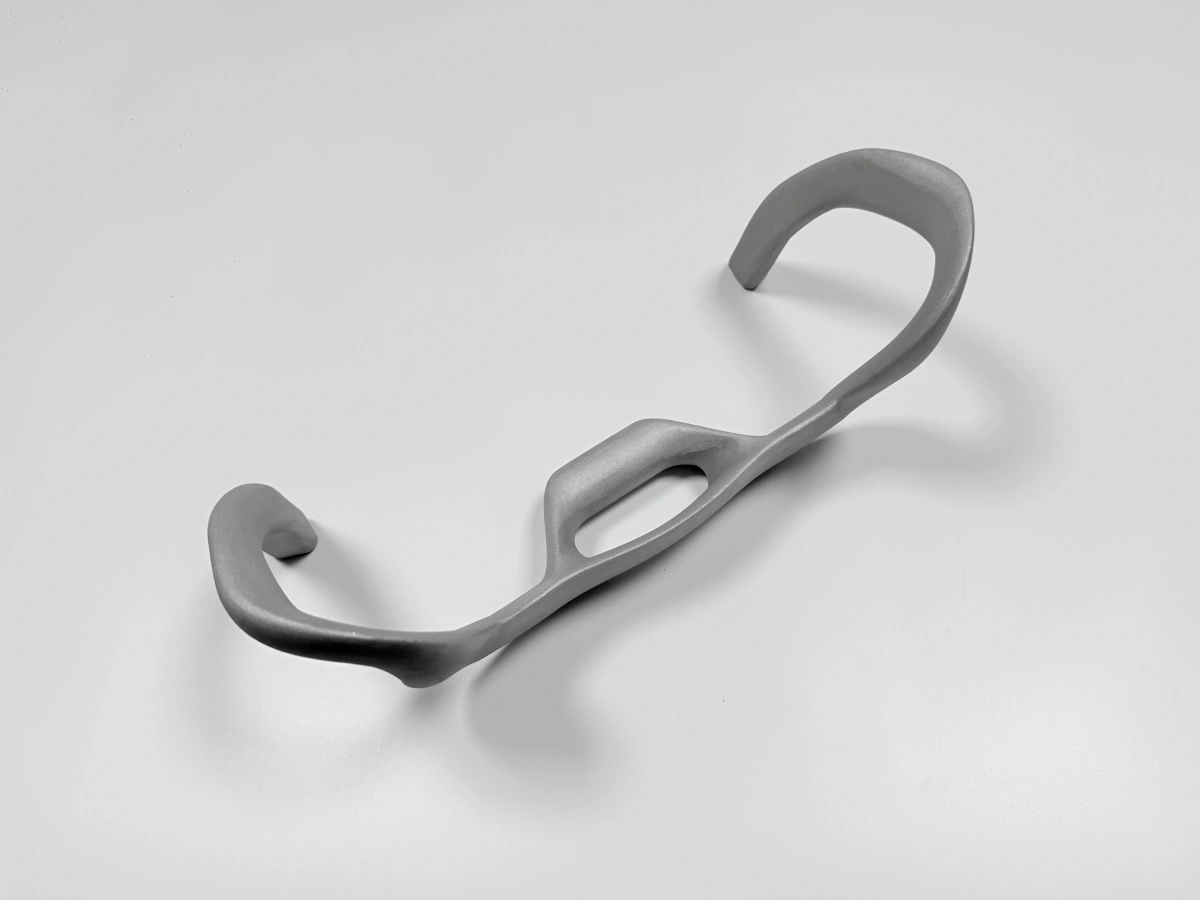

Les dossiers d'inspection doivent correspondre au risque d'acceptation

L'inspection des pièces médicales en titane imprimées en 3D doit être définie en fonction du risque et des exigences de l'acheteur. Les certificats de matériau, les dossiers de construction, les dossiers de traitement thermique, les dossiers de CIC, l'inspection dimensionnelle, l'examen de surface et les preuves liées au nettoyage n'appartiennent pas tous à chaque devis. Un dispositif de test peut nécessiter des données MMT pour les références et les alésages, tandis qu'un prototype peut n'avoir besoin que de contrôles dimensionnels au niveau du plan. Un composant lié à un projet médical contrôlé peut nécessiter un ensemble de documentation plus détaillé fourni conformément à la norme de l'acheteur.

L'inspection par tomographie (CT) peut être discutée pour la géométrie interne, les préoccupations liées au retrait de la poudre, les régions en treillis ou les passages cachés, mais elle ne doit être incluse dans le devis que lorsque l'acheteur a besoin de cette preuve. La MMT est plus utile pour les références externes usinées, les alésages, les tolérances de position et les interfaces d'assemblage. L'inspection visuelle et les notes de surface doivent définir les bavures, les marques de retrait des supports, les limites de polissage et les surfaces protégées.

Le rôle de Neway est de faire un devis et de fabriquer selon le plan et les spécifications fournis. L'acheteur reste responsable de décider quels dossiers sont requis pour la qualification médicale, réglementaire ou client. Cette limite doit être claire avant la passation de la commande.

Entrées de devis pour les prototypes et les petits lots de pièces médicales en titane

Pour un devis fiable d'impression 3D en titane, envoyez le modèle STEP, le plan 2D actuel, la nuance de matériau, la quantité, le niveau de révision, le stade de prototype ou de faible volume et une description de l'application. Marquez les dimensions critiques, les références de datum, les faces usinées, les filetages, les alésages, les surfaces d'étanchéité, les zones de contact manuel, les régions poreuses, les zones en treillis et les surfaces qui doivent rester exemptes de marques de supports.

Indiquez également le post-traitement requis : recuit de détente, traitement thermique, CIC, usinage CNC, EDM, polissage, grenaillage, traitement de surface de type passivation si spécifié par l'acheteur, MMT, CT, dossier de matériau, rapport dimensionnel ou autre documentation. Si une exigence est seulement en cours d'évaluation, demandez-la comme une ligne de devis optionnelle. Si elle est obligatoire pour l'acceptation, placez-la sur le plan ou la spécification d'achat.

La demande de devis la plus utile sépare l'apprentissage par prototype de l'acceptation de la pièce finie. Cela permet aux achats de comparer un prototype en titane imprimé, un échantillon fonctionnel usiné et un composant documenté de faible volume sans supposer que chaque forme médicale en titane porte le même fardeau de validation.
