كيف يجب على المهندسين تصميم القنوات الداخلية في مكونات سبائك الخارقة المطبوعة ثلاثية الأبعاد؟

كيف يجب على المهندسين تصميم القنوات الداخلية في مكونات سبائك الخارقة المطبوعة ثلاثية الأبعاد؟

يجب على المهندسين تصميم القنوات الداخلية في مكونات سبائك الخارقة المطبوعة ثلاثية الأبعاد مع وضع إزالة المسحوق، واتجاه البناء، والإجهاد الحراري، وسماكة الجدار، وفحص القناة، والمعالجة اللاحقة في الاعتبار. تُعد القنوات الداخلية أحد أقوى الأسباب لاستخدام طباعة سبائك الخارقة ثلاثية الأبعاد، خاصة لمكونات التوربينات، والاحتراق، والمبادلات الحرارية، والفوهات، ومسارات الغازات الساخنة. ومع ذلك، يمكن أن يتسبب التصميم السيئ للقناة في احتباس المسحوق، وانسداد مسارات التدفق، وحدوث عيوب داخلية، وخشونة السطح، والتشقق، وصعوبة الفحص.

بالنسبة لأجزاء سبائك الخارقة ذات درجات الحرارة العالية، لا ينبغي تصميم القنوات الداخلية لأداء تدفق السوائل أو التبريد فقط. بل يجب أيضًا أن تكون قابلة للتصنيع باستخدام التصنيع بالإضافة. يجب مراجعة قطر القناة، والانحناء، وزاوية النتوء، ووصول الصرف، وسماكة الجدار، وخشونة السطح، وطريقة الفحص قبل تقديم عرض السعر والإنتاج.

1. الإجابة المباشرة: كيف يجب تصميم القنوات الداخلية؟

يجب تصميم القنوات الداخلية في أجزاء سبائك الخارقة المطبوعة ثلاثية الأبعاد مع انتقالات سلسة، وحجم قناة كافٍ، ومسارات هروب للمسحوق، وطرق فحص يمكن الوصول إليها، وأقل قدر ممكن من النتوءات الداخلية غير المدعمة. يجب على المهندسين تجنب التجاويف المغلقة تمامًا، والممرات الضيقة للغاية، والزوايا الداخلية الحادة، والتغيرات المفاجئة في المقطع، والقنوات المخفية التي لا يمكن تنظيفها أو فحصها بعد الطباعة.

بالنسبة لـ انصهار سرير المسحوق المعدني، تتشكل كل قناة داخلية طبقة تلو الأخرى داخل سرير المسحوق. هذا يعني أن القناة يجب أن تسمح للمسحوق غير المنصهر بالهروب بعد الطباعة. إذا تعذر إزالة المسحوق، فقد يفشل الجزء في اختبار التدفق، أو الاختبار الحراري، أو فحص العميل حتى لو كان الشكل الهندسي الخارجي صحيحًا.

2. أي أشكال القنوات الداخلية أفضل لطباعة سبائك الخارقة ثلاثية الأبعاد؟

يؤثر شكل القناة بشكل كبير على قابلية الطباعة. قد تكون القنوات الدائرية مثالية لأداء السوائل، لكنها يمكن أن تخلق أسطحًا علوية غير مدعمة اعتمادًا على الحجم والاتجاه. قد تكون القنوات على شكل دمعة، أو ماسية، أو بيضاوية، أو مقوسة أسهل في الطباعة لأنها تقلل من النتوءات غير المدعمة وتحسن إزالة المسحوق.

بالنسبة لسبائك الخارقة، يجب أن يأخذ شكل القناة في الاعتبار أيضًا الإجهاد الحراري وحالة السطح. قد تتعرض القنوات الداخلية في الأجزاء ذات درجات الحرارة العالية للضغط، والتدفق، والأكسدة، والدورات الحرارية، لذا يجب أن يوازن التصميم بين أداء التدفق وقابلية التصنيع وجدوى الفحص.

3. كيف يجب على المهندسين التخطيط لإزالة المسحوق؟

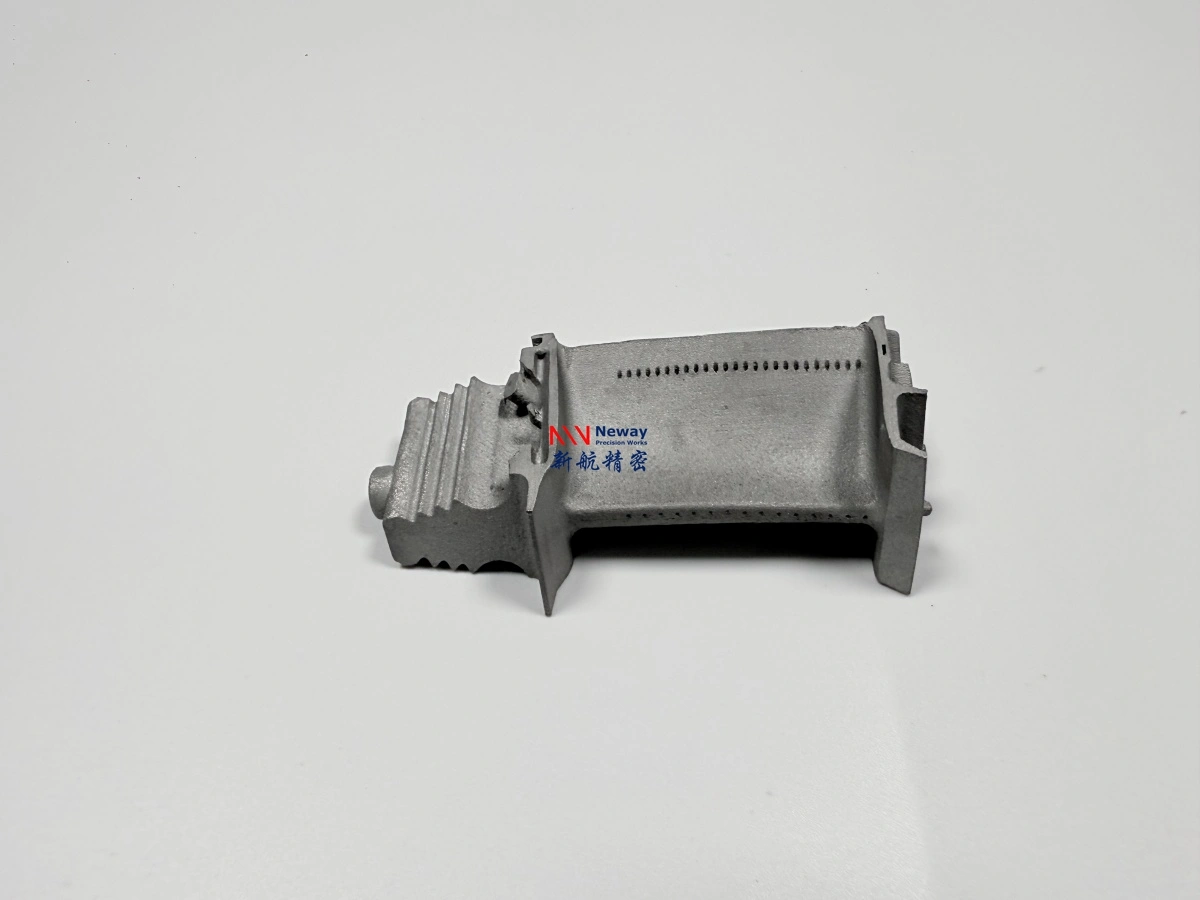

تُعد إزالة المسحوق واحدة من أهم قضايا التصميم للقنوات الداخلية. في انصهار سرير المسحوق، يكون الجزء محاطًا ومملوءًا بمسحوق سائب أثناء الطباعة. بعد الطباعة، يجب إزالة هذا المسحوق من خلال فتحات القناة، وثقوب الصرف، والاهتزاز، وتدفق الهواء، والتنظيف بالموجات فوق الصوتية، أو طرق تنظيف أخرى.

تُعد شبكات القنوات المعقدة، والثقوب العمياء، والممرات الصغيرة، والقنوات المنحنية الطويلة، والتجاوين ذات النهايات المغلقة ميزات عالية الخطورة. إذا ظل المسحوق محبوسًا، فقد يسد التدفق، ويلوث الاختبارات اللاحقة، ويؤثر على الوزن، أو يخلق مشاكل أثناء المعالجة الحرارية والخدمة.

4. كيف تؤثر القنوات الداخلية على الإجهاد الحراري والتشقق؟

تغير القنوات الداخلية سماكة الجدار المحلي، وتدفق الحرارة، والصلابة. في مكونات سبائك الخارقة، يمكن أن تزيد هذه التغييرات من الإجهاد الحراري أثناء الطباعة والمعالجة الحرارية اللاحقة. قد تبرد الجدران الرقيقة حول القنوات بشكل أسرع من الأقسام الثقيلة المحيطة، مما يخلق تركيز إجهاد وخطر تشوه.

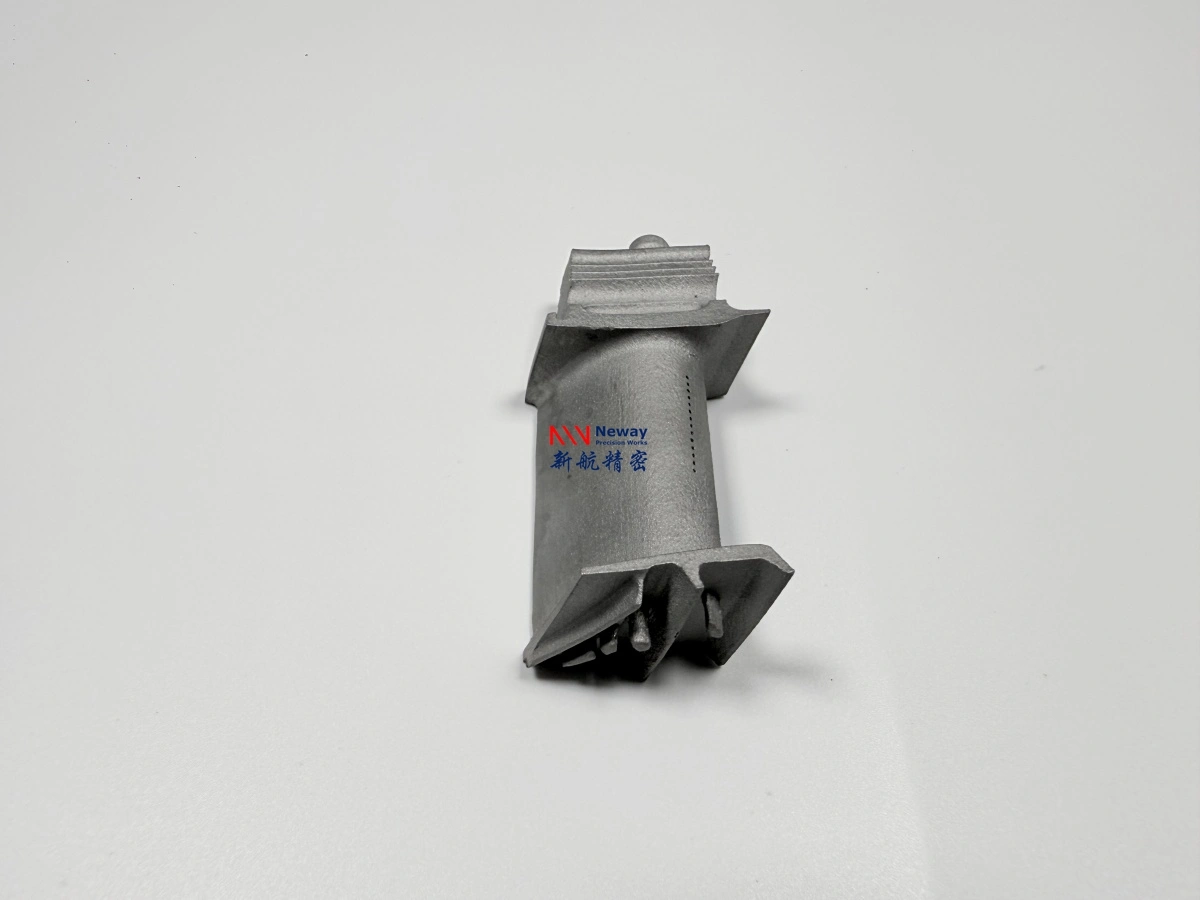

هذا مهم بشكل خاص لمكونات التوربينات، والفوهات، والاحتراق، ومسارات الغازات الساخنة. على سبيل المثال، تتضمن أجزاء إنكونيل 718 المطبوعة ثلاثية الأبعاد لتطبيقات الفضاء الجوي والتوربينات والطاقة، ولماذا اختيار هاينز 188 لمكونات الاحتراق ومسارات الغازات الساخنة المطبوعة ثلاثية الأبعاد، وهل يمكن طباعة إنكونيل 713C ثلاثية الأبعاد لريش التوربينات والفوهات والنماذج الأولية للأقسام الساخنة تطبيقات حيث يجب مراجعة الهندسة الداخلية، والتعرض للحرارة، وسلوك السبيكة معًا.

5. كيف يجب فحص القنوات الداخلية؟

يصعب فحص القنوات الداخلية لأن العديد من العيوب مخفية عن العرض الخارجي. بالنسبة للأجزاء الوظيفية، يجب التخطيط للفحص قبل الطباعة. تعتمد طريقة الفحص المختارة على حجم القناة، وسماكة الجدار، وكثافة المادة، وتعقيد الهندسة، ومتطلبات قبول العميل.

يمكن أن يساعد فحص الأشعة السينية في فحص عيوب داخلية محددة في أجزاء التصنيع الإضافي. بالنسبة للقنوات الداخلية الأكثر تعقيدًا، قد يكون فحص التصوير المقطعي المحوسب (CT) ضروريًا لتقييم بقايا المسحوق، والانسداد، والشقوق الداخلية، والمسامية، وشكل القناة. يمكن أيضًا التحقق من الهندسة الخارجية من خلال المسح الضوئي ثلاثي الأبعاد (FAI): التحكم الكامل في انحراف سطح CAD للتصنيع الإضافي، خاصة عندما يجب أن تتطابق الأسطح الحرة والجدران الخارجية المتعلقة بالقناة مع CAD.

6. متى يجب النظر في DED بدلاً من انصهار سرير المسحوق؟

عادةً ما يُفضل انصهار سرير المسحوق للقنوات الداخلية الدقيقة، والجدران الرقيقة، ومكونات سبائك الخارقة المفصلة. ومع ذلك، يمكن النظر في ترسيب الطاقة الموجهة لهياكل سبائك الخارقة الكبيرة، وأعمال الإصلاح، وإضافة الميزات، أو تراكم المواد المحلية حيث لا تكون القنوات الدقيقة المغلقة هي المتطلب الرئيسي.

عمومًا، لا يُعد DED الخيار الأول للقنوات الداخلية الصغيرة والمغلقة وعالية الدقة. بدلاً من ذلك، فهو أكثر ملاءمة عندما يتضمن المشروع ترسيب سبائك خارقة كبيرة-format، أو إصلاح الأجزاء البالية، أو تحسين السطح، أو إضافة مواد إلى مكون موجود. يمكن أن تساعد مراجعات الحالات مثل خدمة طباعة LMD ثلاثية الأبعاد: ترسيب دقيق لسبائك الخارقة للإصلاحات والتحسينات العملاء على فهم متى يكون تصنيع سبائك الخارقة القائم على الترسيب أكثر ملاءمة من طباعة PBF ذات القنوات الدقيقة.

7. ما هي تجربة الحالة التي تدعم تصميم قنوات سبائك الخارقة المعقدة؟

غالبًا ما تُستخدم القنوات الداخلية المعقدة في مكونات سبائك الخارقة للفضاء الجوي، والطيران، والتوربينات، والاحتراق، والصناعة. يجب على العملاء تقييم ما إذا كان المورد لديه خبرة في طباعة سبائك الخارقة عالية الدقة، والمعالجة اللاحقة، والفحص بدلاً من الاكتفاء بالتحقق من توفر المادة فقط.

تُعد مراجعات الحالات مثل خدمة طباعة DMLS ثلاثية الأبعاد: أجزاء سبائك خارقة عالية الدقة لصناعة الفضاء الجوي والطيران مفيدة عند مراجعة القنوات الداخلية، وهندسة الجدران الرقيقة، والمواد المقاومة للحرارة، وتطبيقات سبائك الخارقة عالية الدقة. فهي تساعد على ربط تصميم القناة بضوابط التصنيع الحقيقية مثل اتجاه البناء، والإنهاء، والفحص، والتحقق من الأبعاد.

8. ما هي بيانات طلب عرض الأسعار (RFQ) المطلوبة لمراجعة القناة الداخلية؟

لتقييم القنوات الداخلية في مكونات سبائك الخارقة المطبوعة ثلاثية الأبعاد، يجب على العملاء توفير بيانات هندسية وتطبيقية وفحص كاملة. هذا يساعد في تحديد ما إذا كان يمكن طباعة القناة، وتنظيفها، وفحصها، واستخدامها بأمان في البيئة المقصودة.

9. الملخص

يجب على المهندسين تصميم القنوات الداخلية في مكونات سبائك الخارقة المطبوعة ثلاثية الأبعاد من خلال النظر في إزالة المسحوق، وشكل القناة، والحد الأدنى لحجم القناة، وسماكة الجدار، والإجهاد الحراري، والوصول إلى الفحص، والمعالجة اللاحقة منذ بداية المشروع. تُعد الانتقالات السلسة، والفتحات الكافية، وهندسة القنوات ذاتية الدعم، ومسارات التنظيف التي يمكن الوصول إليها أمرًا حاسمًا للممرات الداخلية القابلة للتصنيع.

بالنسبة لتطبيقات التوربينات، والاحتراق، والمبادلات الحرارية، والفوهات، ومسارات الغازات الساخنة، يجب على العملاء توفير ملفات CAD، والرسومات، وغرض القناة، وحجم القناة، وسماكة الجدار، ودرجة حرارة التشغيل، ومتطلبات الضغط أو التدفق، واحتياجات المعالجة اللاحقة، ومعايير الفحص. هذا يسمح للمورد بتقييم ما إذا كان انصهار سرير المسحوق، أو ترسيب الطاقة الموجهة، أو مسار تصنيع آخر هو الأنسب لمكون سبائك الخارقة.
