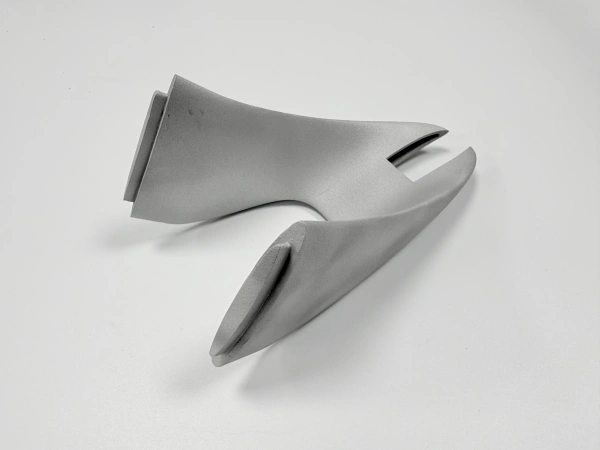

تكلفة الطباعة ثلاثية الأبعاد لـ Ti-6Al-4V: ما الذي يؤثر على تسعير أجزاء التيتانيوم TC4؟

تكلفة الطباعة ثلاثية الأبعاد لـ Ti-6Al-4V: ما الذي يؤثر على تسعير أجزاء التيتانيوم TC4؟

لا يتم حساب تكلفة الطباعة ثلاثية الأبعاد لـ Ti-6Al-4V بناءً على وزن القطعة النهائية فقط. بالنسبة لأجزاء التيتانيوم TC4 المخصصة، يعتمد السعر على مسحوق المادة، وهندسة الجزء، وهيكل الدعامات، واتجاه البناء، ووقت الآلة، وما بعد المعالجة، ومتطلبات الفحص، والكمية، وجدول التسليم. قد يكون لسقطتين متشابهتين في الوزن أسعار مختلفة جدًا إذا كانت إحداهما تتطلب دعامات صعبة، أو تشطيبًا باستخدام CNC، أو معالجة HIP، أو فحصًا بالأشعة المقطعية (CT)، أو تحكمًا دقيقًا في التحملات.

في Neway3DP، تدعم خدمة الطباعة ثلاثية الأبعاد لـ Ti-6Al-4V TC4 لدينا أجزاء التيتانيوم المخصصة بدءًا من التحقق من النموذج الأولي وحتى الإنتاج بكميات صغيرة. لتقديم عرض سعر عملي لطباعة التيتانيوم TC4، نقوم بمراجعة النموذج ثلاثي الأبعاد، والرسم ثنائي الأبعاد، ومتطلبات المادة، والكمية، ومسار ما بعد المعالجة، واحتياجات الفحص، وبيئة التطبيق النهائية.

بالنسبة للمشترين الذين يعدون مقارنة لأسعار الطباعة ثلاثية الأبعاد للتيتانيوم من الدرجة 5 (Grade 5)، فإن النقطة الأكثر أهمية هي التعامل مع عرض السعر كعملية تصنيع كاملة، وليس كمجرد حساب للمادة. يجب النظر في الطباعة، وإزالة الدعامات، والمعالجة الحرارية، والتشغيل الآلي، والتشطيب، والفحص قبل تأكيد السعر النهائي.

لماذا تعتمد تكلفة طباعة TC4 على المشروع

تعتمد تكلفة طباعة TC4 ثلاثية الأبعاد على المشروع لأن كل جزء تيتانيوم مخصص له هندسة مختلفة، ومتطلبات دعامات مختلفة، ومناطق تحمل مختلفة، واحتياجات ما بعد معالجة مختلفة. قد يكون الجزء الصلب البسيط أسهل في الطباعة والتشطيب، بينما قد يتطلب الهيكل ذو الجدران الرقيقة مع القنوات الداخلية مزيدًا من المراجعة الهندسية، وتحسين الدعامات، والتنظيف، والفحص.

لهذا السبب يصعب تقدير تكلفة أجزاء Ti-6Al-4V المطبوعة ثلاثية الأبعاد المخصصة بالاعتماد على الجرامات فقط. يجب أن يأخذ عرض السعر النهائي في الاعتبار ما إذا كان الجزء قابلاً للطباعة، وكيفية توجيهه، وأين توجد الحاجة للدعامات، وأي الأسطح تتطلب تشغيلًا آليًا باستخدام CNC، وما إذا كانت هناك حاجة للمعالجة الحرارية، أو معالجة HIP، أو المعالجة السطحية، أو الفحص المتقدم. للحصول على مرجع تسعير أوسع، يمكن للمشترين أيضًا مراجعة عوامل تكلفة الطباعة ثلاثية الأبعاد للتيتانيوم عبر الأجزاء المعدنية المطبوعة.

تكلفة المادة والمسحوق لطباعة Ti-6Al-4V

تُعد تكلفة المادة والمسحوق أجزاءً مهمة من تكلفة الطباعة ثلاثية الأبعاد لـ Ti-6Al-4V، لكنها مجرد جزء واحد من عرض السعر النهائي. يجب أن يلبي مسحوق التيتانيوم TC4 متطلبات حجم الجسيمات، والقابلية للتدفق، والتركيب الكيميائي، والتحكم في الأكسجين لضمان اندماج سرير المسحوق بشكل مستقر. تؤثر جودة المسحوق على اتساق الطباعة، والكثافة، والأداء الميكانيكي، وموثوقية الجزء النهائي.

بالنسبة للمشاريع التي تتطلب تتبع المواد، أو شهادة مادة، أو تحكمًا محددًا في دفعة المسحوق، أو اختبارًا ميكانيكيًا، قد يكون عرض السعر أعلى من عرض سعر نموذج أولي بسيط. هذه المتطلبات شائعة في مجالات الطيران والفضاء، والطبية، والروبوتات، وغيرها من أجزاء التيتانيوم الوظيفية حيث تكون الوثائق وقابلية التكرار أمرًا مهمًا.

هندسة الجزء وتسعير أجزاء التيتانيوم TC4

تُعد هندسة الجزء أحد أكبر الأسباب وراء اختلاف تسعير أجزاء التيتانيوم TC4 من مشروع لآخر. قد يتطلب الجزء ذو الجدران الرقيقة، أو التجاويف الداخلية العميقة، أو التدليات الطويلة، أو الميزات غير المدعمة، أو صعوبة إزالة المسحوق، المزيد من مواد الدعم، وتوجيهًا أكثر حذرًا، ووقت مراجعة أطول، وما بعد معالجة إضافية.

يمكن للهندسة المعقدة أن تجعل التصنيع التجميعي للتيتانيوم أكثر قيمة، ولكنها قد تزيد أيضًا من التكلفة إذا كان التصميم يخلق دعامات صعبة أو مناطق تشطيب معقدة. تساعد مراجعة قابلية التصنيع قبل عرض السعر في تحديد الميزات المحركة للتكلفة وتعديلات التصميم الممكنة قبل بدء الإنتاج.

اتجاه البناء وتكلفة الدعامات

يؤثر اتجاه البناء بشكل مباشر على تكلفة طباعة TC4 ثلاثية الأبعاد لأنه يحدد حجم الدعامة، وارتفاع البناء، وجودة السطح، وخطر التشوه، وبدل التشغيل الآلي. قد يقلل اتجاه الدعم المنخفض من تكلفة المادة والعمالة، لكنه قد لا يوفر دائمًا أفضل تشطيب للسطح أو استقرارًا للأبعاد.

بالنسبة لأجزاء Ti-6Al-4V، عادةً ما يتم اختيار أفضل اتجاه من خلال الموازنة بين التكلفة، وقابلية الطباعة، والوظيفة النهائية، وما بعد المعالجة. يجب حماية الأسطح الحرجة حيثما أمكن، بينما قد تتطلب المناطق الوظيفية مخزونًا إضافيًا للتشغيل الآلي لاحقًا. هذا هو السبب في أن تخطيط الاتجاه جزء مهم من عرض سعر موثوق للطباعة ثلاثية الأبعاد للتيتانيوم.

تكلفة ما بعد المعالجة لأجزاء TC4 المطبوعة ثلاثية الأبعاد

غالبًا ما تكون ما بعد المعالجة جزءًا رئيسيًا من تكلفة أجزاء Ti-6Al-4V المطبوعة ثلاثية الأبعاد المخصصة. قد تحتوي أجزاء TC4 كما تم طباعتها على إجهاد متبقي، وعلامات دعامات، وأسطح خشنة، وتباين في الأبعاد في المناطق الحرجة. بالنسبة لأجزاء التيتانيوم الوظيفية، عادةً ما تكون الطباعة هي خطوة التصنيع الأولى فقط.

يمكن لـ Neway3DP دمج طباعة TC4 مع المعالجة الحرارية، و HIP، و التشغيل الآلي CNC، والتفريغ الكهربائي (EDM)، والتلميع، والسفع الرملي، و المعالجة السطحية وفقًا لمتطلبات الرسم والتطبيق النهائي.

متطلبات الفحص وسعر الطباعة ثلاثية الأبعاد للتيتانيوم من الدرجة 5

يمكن لمتطلبات الفحص أن تغير سعر الطباعة ثلاثية الأبعاد للتيتانيوم من الدرجة 5 بشكل كبير. قد يحتاج النموذج الأولي المستخدم للمراجعة البصرية فقط إلى فحص أبعاد أساسي. قد يتطلب جزء التيتانيوم الوظيفي في مجال الطيران والفضاء، أو الطبي، أو الروبوتات، أو الحامل للأحمال فحص CMM، أو فحص CT، أو فحص بالأشعة السينية، أو شهادة مادة، أو تقرير خشونة السطح، أو اختبار شد، أو توثيق كامل للأبعاد.

تضيف خطوات الفحص هذه تكلفة، لكنها تساعد في التحقق من أن جزء التيتانيوم TC4 المخصص يلبي متطلبات التطبيق المقصود. بالنسبة للقنوات الداخلية، أو الهياكل الشبكية، أو الميزات المخفية، قد يتم النظر في فحص CT أو الأشعة السينية للتحقق من الجودة الداخلية، والمسامية، وإزالة المسحوق، أو مسارات التدفق المسدودة.

كيفية تقليل تكلفة الطباعة ثلاثية الأبعاد لـ Ti-6Al-4V

أفضل طريقة لتقليل تكلفة الطباعة ثلاثية الأبعاد لـ Ti-6Al-4V ليست إزالة خطوات الجودة الضرورية، بل تحسين التصميم وتحديد المتطلبات بوضوح. تأتي العديد من زيادات التكلفة من هياكل الدعامات غير الضرورية، أو متطلبات التحمل غير الواضحة، أو بدل التشغيل الآلي المفرط، أو التدليات التي يمكن تجنبها، أو عدم اليقين بشأن احتياجات الفحص.

يساعد الرسم ثنائي الأبعاد الواضح في فصل الميزات الحرجة عن الأسطح غير الحرجة. إذا كانت بضعة ثقوب فقط، أو خيوط، أو أسطح مرجعية، أو أوجه ختم تتطلب تحملًا ضيقًا، فيمكن غالبًا ترك بقية الجزء كما تم طباعته أو تلقي تشطيب أبسط. يساعد هذا في التحكم في التكلفة مع الحفاظ على الأداء الوظيفي.

ما المعلومات المطلوبة للحصول على عرض سعر لطباعة Ti-6Al-4V ثلاثية الأبعاد؟

للحصول على عرض سعر دقيق لطباعة Ti-6Al-4V ثلاثية الأبعاد، يحتاج المورد إلى معلومات كافية لتقييم الهندسة، والمادة، والكمية، واستراتيجية الدعم، واتجاه البناء، وما بعد المعالجة، والفحص، ومخاطر التسليم. نموذج CAD ثلاثي الأبعاد ضروري لمراجعة حجم الجزء والدعامات، بينما يؤكد الرسم ثنائي الأبعاد التحملات، والخيوط، والأسطح المرجعية، وتشطيب السطح، ومتطلبات الفحص.

توفر Neway3DP أجزاء التيتانيوم المخصصة من خلال خدمة الطباعة ثلاثية الأبعاد للتيتانيوم لدينا. للحصول على عرض سعر أسرع، يرجى تقديم المعلومات التالية:

نموذج CAD ثلاثي الأبعاد، ويفضل أن يكون بصيغة STEP، أو X_T، أو IGS، أو STL

رسم ثنائي الأبعاد مع التحملات، ومتطلبات البيانات، والخيوط، وتشطيب السطح، وملاحظات الفحص

متطلبات المادة، مثل Ti-6Al-4V، أو TC4، أو Titanium Grade 5

الكمية للنموذج الأولي، أو دفعة تجريبية، أو إنتاج بكميات صغيرة، أو طلب متكرر

ما بعد المعالجة المطلوبة، مثل المعالجة الحرارية، أو HIP، أو التشغيل الآلي CNC، أو EDM، أو التلميع، أو السفع الرملي، أو التخميل، أو المعالجة السطحية

بيئة التطبيق، بما في ذلك الحمل، ودرجة الحرارة، والتعرض للتآكل، والاهتزاز، ومتطلبات التعب، أو الاستخدام الطبي

متطلبات الفحص، مثل تقرير الأبعاد، أو تقرير CMM، أو فحص CT، أو فحص بالأشعة السينية، أو شهادة المادة، أو اختبار الشد، أو تقرير خشونة السطح

جدول التسليم المستهدف ووجهة الشحن
