Планирование баз и контроля для покупателей услуг CNC по Ti-6Al-4V
Цена на услугу 3D-печати Ti-6Al-4V становится трудно сравнимой, когда базовые поверхности, механически обработанные интерфейсы и этапы контроля остаются неопределёнными. Напечатанная заготовка — только один шаг. Для готовой титановой детали покупателю также необходимо знать, где запланирован припуск на механическую обработку, какие элементы становятся базами и когда деталь измеряется.
Это важно, потому что детали из Ti-6Al-4V, изготовленные методом аддитивных технологий, могут смещаться при удалении опор, снятии напряжений, термообработке, ГИП и финишной CNC-обработке. Если на чертеже указаны резьбы, отверстия, уплотнительные поверхности, плоские монтажные площадки или допуски на позиционирование, эти требования не следует считать выполненными в состоянии «как напечатано». Их следует разделить на напечатанную геометрию, обработанную геометрию и контролируемую геометрию.
Компания Neway рассматривает запросы на титан, сопоставляя STEP-файл с 2D-чертежом. Сначала мы ищем функциональные поверхности: что позиционирует сборку, что уплотняет, что несет подшипник, что контролирует положение болта и что должно быть зафиксировано при приемке. Этот анализ меняет маршрут для проектов услуг 3D-печати титаном сильнее, чем общее указание на материал.
Базовые поверхности, которые следует спланировать до печати
Планирование баз начинается до выбора ориентации построения. Базовая площадка, расположенная на массивной опорной поверхности, может быть обработана, но для этого может потребоваться дополнительный припуск и маршрут удаления опор, защищающий будущую эталонную поверхность. База на тонкой стенке может быть рискованной, так как стенка может расслабиться после удаления опор. Если деталь должна контролироваться от баз A, B и C, эти поверхности должны быть технологичными, доступными и стабильными.
Титановые детали Ti-6Al-4V с широкими монтажными лапами, болтовыми фланцами и кронштейнами часто требуют небольшого количества обработанных базовых поверхностей. В запросе должно быть указано, какие поверхности являются только зазорными, а какие определяют положение сборки. Относиться ко всем поверхностям как к критичным — это увеличивает стоимость. Не относиться ни к одной поверхности как к критичной может привести к созданию детали, которая хорошо печатается, но не может быть установлена или чисто измерена.
Для прецизионного аддитивного производства металлов план баз также управляет оснасткой. Если Neway необходимо выполнить черновую обработку временных площадок, зажать на жертвенных выступах или сохранить припуск для финишной обработки, эти решения должны быть видны в предложении. Покупателям следует избегать одобрения предложения только на печать, когда чертеж фактически требует готовой базовой структуры.

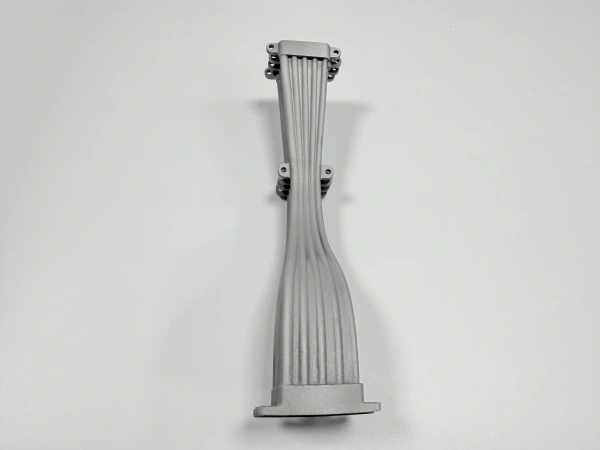

Резьбы и отверстия, которые следует передать на CNC
Резьбы, прецизионные отверстия, посадочные места подшипников, отверстия под штифты и уплотнительные зенковки — это типичные места, где объем услуг по Ti-6Al-4V переходит от печати к CNC-обработке. Напечатанное пилотное отверстие может помочь определить положение материала, но его не следует путать с готовой резьбой или плотно посадочным элементом. Чертеж должен показывать, какие отверстия напечатаны для облегчения, а какие обрабатываются после термообработки.
Ориентация резьбы имеет значение. Резьбовое отверстие рядом с зоной обильных опор может накапливать повреждения поверхности или порошок до обработки. Глухие отверстия требуют достаточного доступа для сверления, нарезания резьбы, контроля и очистки. Перекрестные отверстия и пересекающиеся расточки должны быть проверены на доступность под инструмент до размещения заказа. Если расточка внутренняя и недоступна для CNC, может потребоваться изменить метод приемки, или же конструкция может потребовать разделения, заглушки или альтернативного маршрута.
Уплотнительные поверхности заслуживают отдельного примечания. Даже если окружающая титановая геометрия подходит для AM, поверхность под прокладку, канавка для O-кольца или седло гидропорта обычно требуют механической отделки и запланированного метода контроля. В предложении следует различать косметическое облагораживание и функциональную обработку, так как это разные операции.
Элемент | Проблема припуска при печати | Этап обработки | Запись контроля | Примечание покупателя |
|---|---|---|---|---|
Базовая монтажная площадка | Требуется припуск после удаления опор и снятия напряжений | Черновая обработка при необходимости, финишная после термообработки | Настройка базы на КИМ и результат по плоскостности, если указано | Обозначьте базовые буквы на 2D-чертеже |
Резьбовое отверстие | Напечатанное отверстие может только направлять положение и удаление порошка | Сверление и нарезка резьбы после определения финальной базы | Калибр резьбы или размерное подтверждение по запросу | Подтвердите доступ к глухому или сквозному отверстию |
Прецизионная расточка | Ориентация и тепловые перемещения могут повлиять на симметрию припуска | Растачивание или развертывание после фиксации стратегии зажима | Отчет КИМ или по расточке, привязанный к функциональным базам | Укажите класс посадки или допуск по чертежу |
Уплотнительная поверхность | Контакт с опорой не должен оставаться на финальной зоне уплотнения | Финишная обработка после снятия напряжений или термообработки | Свидетельство по поверхности и профилю, если требуется | Отделите косметическую отделку от требований к уплотнению |
Тонкое ушко кронштейна | Может деформироваться при удалении опор | Обработка болтовой поверхности после стабильного зажима | Проверка позиционирования от заданной схемы баз | Предусмотрите обсуждение DFM до фиксации ориентации |
Почему термообработка может изменить сроки финального контроля
Термообработка — это не просто примечание к процессу материала. Она может изменить, когда деталь следует обрабатывать и когда контролировать. Снятие напряжений обычно обсуждается, когда остаточные напряжения могут повлиять на удаление опор, тонкие стенки или последующую CNC-обработку. Если финальный допуск относится к обработанной поверхности, измерение до термообработки может не подтвердить состояние готовой детали.
ГИП следует отделить от термообработки в предложении. Горячее изостатическое прессование может рассматриваться, когда внутренняя плотность или чувствительность к усталости является частью требований приемки, но это не замена обработке базы или контролю расточки. Если ГИП требуется по спецификации покупателя, финальная обработка и финальный контроль обычно должны быть пересмотрены после того, как известен маршрут ГИП.
Тонкие стенки, высокие ребра и неподдерживаемые рычаги требуют особой осторожности. Удаление опор до снятия напряжений может привести к деформации; сохранение слишком большого количества опор до более позднего этапа может заблокировать доступ для обработки. Полезный запрос скажет нам, принимает ли покупатель более простой прототипный маршрут или ожидает последовательность, предназначенную для серийного производства, которая может быть повторена.
Стратегия КИМ для готовых элементов из Ti-6Al-4V
Отчет КИМ должен соответствовать элементу, который он якобы проверяет. Если деталь имеет обработанную расточку, расположенную от обработанных баз, отчет должен быть создан после завершения этих элементов. Если внутренний канал недоступен для КИМ, покупатель не должен запрашивать обычное свидетельство КИМ для этой геометрии. Может потребоваться альтернативный контроль, в зависимости от элемента и требований приемки.
Обозначения GD&T должны быть проверены до котировки. Позиция, профиль, плоскостность, перпендикулярность и соосность могут быть разумными на готовых интерфейсах, но они могут быть нереалистичными или ненужными на свободных поверхностях «как напечатано». В запросе следует отделить размеры, критичные для функции, от общих габаритных размеров. Это разделение помогает Neway оценить стоимость обработки и контроля, не рассматривая каждую напечатанную поверхность как контролируемый интерфейс.
Записи контроля также могут изменить планирование поставки. Простая проверка размеров на двух обработанных поверхностях — это не то же самое, что полный отчет КИМ, привязанный к нескольким базам и аннотированным выносным размерам. Если требуются записи о материале, термообработке, сертификаты ГИП от переработчика или проверки шероховатости поверхности, их следует перечислить до размещения заказа, а не запрашивать после завершения деталей.
Примечания к запросу для прототипных и повторных титановых партий
Прототипные и повторные титановые партии не должны по умолчанию использовать одинаковую приемочную терминологию. Прототип может использоваться для подтверждения посадки, сборочного конверта, снижения массы или доступа для обработки. На этом этапе может быть практичным указывать опциональные строки: напечатанная заготовка, снятие напряжений, выбранные CNC-интерфейсы, отделка поверхности и выбранный контроль. Повторная партия требует фиксированного маршрута, включая то, какие базы сохраняются, какие операции обязательны и какие записи отправляются с каждым заказом.
Некоторые детали из Ti-6Al-4V следует оставить для традиционной обработки. Если геометрия представляет собой простую пластину, проставку, вал, кольцо или фланец без внутреннего канала, без выигрыша в снижении веса и без преимущества объединения, AM может добавить удаление опор и термообработку, не решая производственной проблемы. Neway обычно поднимает этот вопрос во время DFM, а не навязывает титановый AM-маршрут простому обработанному компоненту.
Для надежного предложения по услуге 3D-печати Ti-6Al-4V предоставьте STEP-файл, 2D-чертеж, марку материала, количество, статус прототипа или повторной партии, среду применения, схему баз, обозначения GD&T, резьбы, расточки, уплотнительные поверхности, обработанные поверхности, ожидания по термообработке или ГИП, требования к шероховатости, записи контроля и планируемые сроки поставки. Если спецификация покупателя управляет какой-либо операцией, включите ее в запрос. Это дает предложению четкую границу: напечатанная титановая заготовка, полуфабрикат или готовый и проверенный компонент.
