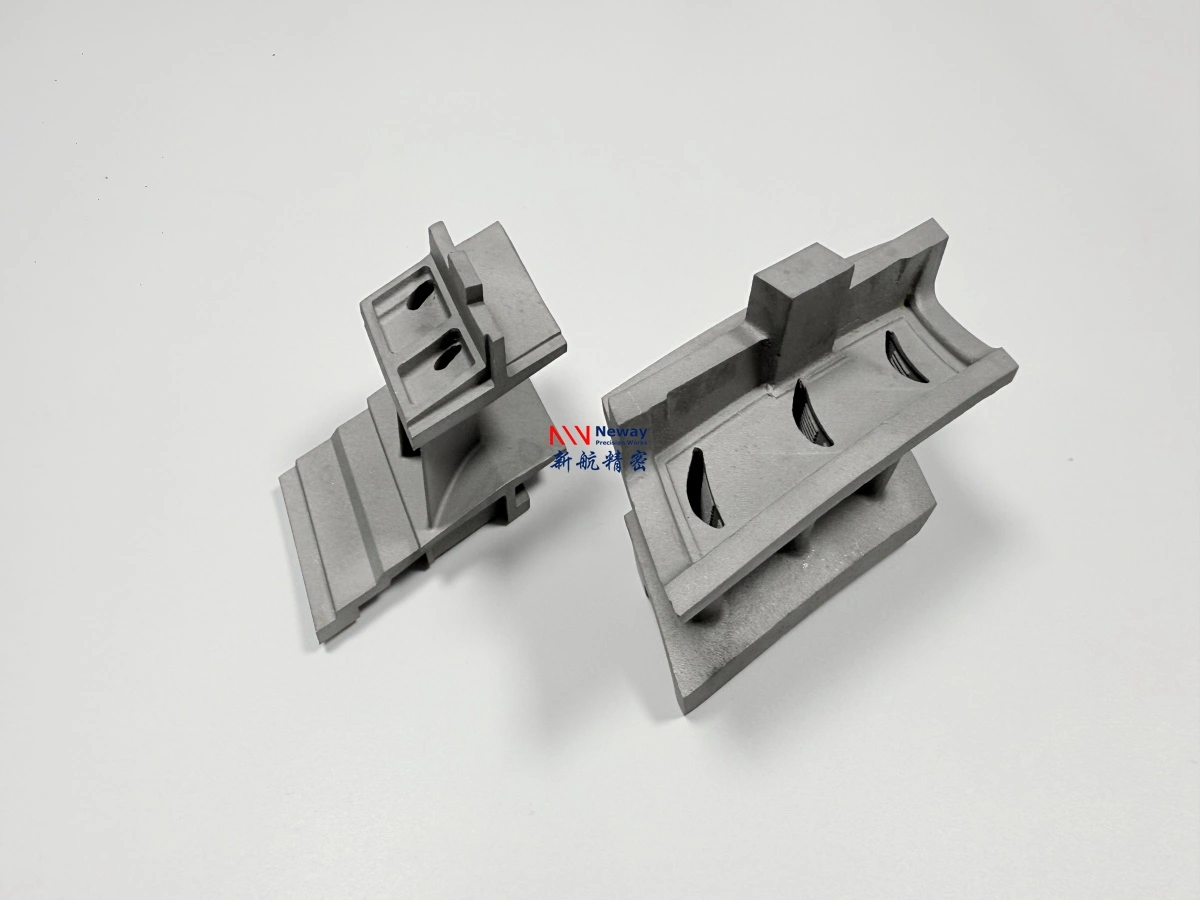

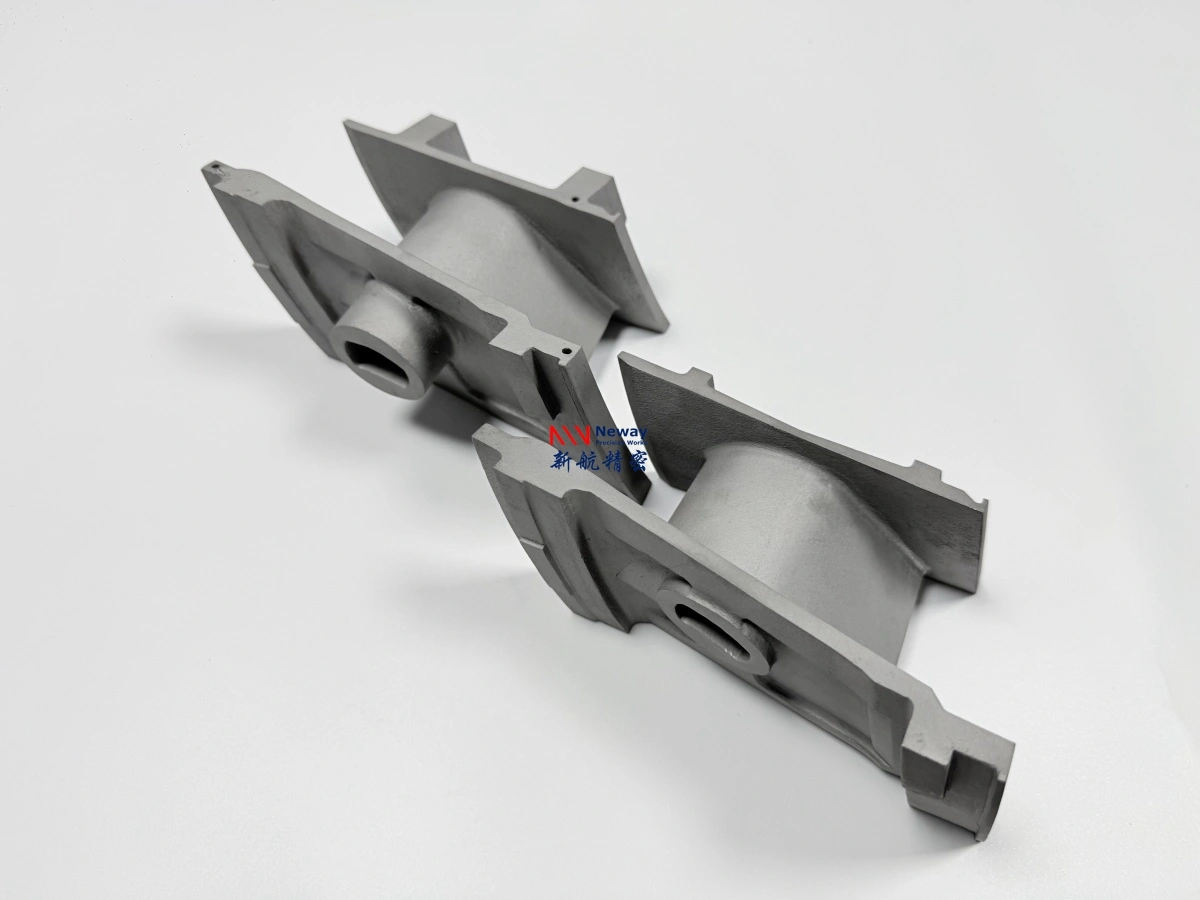

Можно ли использовать 3D-печать Inconel 713C для лопаток турбин, сопел и прототипов горячей секции?

Inconel 713C, также известный в некоторых китайских системах сплавов как жаропрочный никелевый сплав класса GH4099, широко ассоциируется с лопатками турбин, направляющими аппаратами сопел, элементами газового тракта, деталями горячей секции турбокомпрессоров и высокотемпературными прототипами. Для инженеров, разрабатывающих турбинные системы, оборудование для камер сгорания или мелкие серии деталей для тепловых испытаний, распространенным вопросом является то, является ли 3D-печать Inconel 713C практичным производственным решением.

Прямой ответ: сплавы Inconel 713C / класса GH4099 могут рассматриваться для оценки методом 3D-печати в избранных применениях для турбин и горячей секции, но их не следует считать стандартными легко печатаемыми никелевыми сплавами. По сравнению с более часто используемыми материалами, такими как Inconel 625 или Inconel 718, сплавы класса 713C требуют более тщательного контроля риска образования трещин, остаточных напряжений, термической деформации, проектирования поддержек, термообработки и стратегии последующей механической обработки.

По этой причине деталь турбины из Inconel 713C должна оцениваться как инженерный производственный проект, а не просто как заказ на печать. Наилучшие результаты обычно достигаются за счет сочетания аддитивного производства с экспертизой конструкции на пригодность к печати, контролируемой термической обработкой, ЧПУ-обработкой, электроэрозионной обработкой (EDM) и инспекцией.

Почему в турбинных приложениях используются сплавы класса 713C

Inconel 713C — это дисперсно-упрочненный жаропрочный никелевый сплав, предназначенный для эксплуатации при высоких температурах. Он ценится за высокую прочность при повышенных температурах, окалиностойкость и сопротивление ползучести, что делает его подходящим для компонентов, подвергающихся воздействию потока горячих газов, термическим циклам, вибрации и механическим нагрузкам.

Эти свойства объясняют, почему материалы класса 713C часто используются или рассматриваются для лопаток турбин, направляющих лопаток сопел, мелких турбинных лопаток, конструкций газового тракта, деталей горячей секции турбокомпрессоров, высокотемпературных кронштейнов и компонентов для тепловых испытаний.

При традиционном производстве многие из этих деталей изготавливаются методом литья по выплавляемым моделям, а затем подвергаются финишной обработке на ЧПУ, электроэрозионной обработке, нанесению покрытий и инспекции. Однако, когда конструкция все еще находится в стадии разработки, оснастка для литья может быть дорогой и требовать много времени. Именно здесь 3D-печать жаропрочных сплавов может добавить ценности для валидации мелких серий и разработки прототипов.

Какие детали из Inconel 713C можно рассматривать для 3D-печати?

3D-печать Inconel 713C наиболее целесообразна, когда целью проекта является валидация прототипа, тестирование геометрии, оценка пути потока, проверка сборки или разработка горячей секции малыми сериями. Это особенно полезно, когда деталь имеет сложную геометрию или когда заказчик хочет избежать затрат на оснастку для литья по выплавляемым моделям до окончательного утверждения конструкции.

Для финальных вращающихся турбинных лопаток или критически важного оборудования двигателей 3D-печать требует строгой квалификации процесса, испытаний материала и специфической для применения валидации. Для ранних прототипов, испытательных стендов и компонентов разработки это может быть практичным способом оценки геометрии перед выбором производственного маршрута.

Где 3D-печать добавляет ценность для прототипов горячей секции из Inconel 713C

Основная ценность 3D-печати заключается не просто в замене литья. Для компонентов горячей секции из Inconel 713C аддитивное производство наиболее полезно, когда инженерам необходимо быстро валидировать конструкцию перед инвестированием в оснастку или производственные приспособления.

Используя селективное лазерное сплавление (PBF), сложные геометрии, связанные с турбинами, могут быть изготовлены непосредственно из CAD-данных. Это позволяет инженерам раньше на этапе разработки оценить посадку при сборке, компоновку каналов охлаждения, структуру газового потока, стратегию поддержек, базы для механической обработки и дизайн критических интерфейсов.

Для малых серий 3D-печать также может снизить первоначальные затраты на оснастку. Это особенно ценно для клиентов из аэрокосмической отрасли, энергетики, НИОКР в области турбин, турбокомпрессоров и тепловых испытаний, которым может потребоваться всего от одной до десяти деталей перед принятием решения о продолжении работы с аддитивным производством, ЧПУ/EDM или литьем по выплавляемым моделям.

Ключевые производственные риски 3D-печати Inconel 713C

Inconel 713C не так легко печатать, как некоторые стандартные аддитивные никелевые сплавы. Его химический состав и механизм упрочнения могут повысить чувствительность к горячим трещинам, остаточным напряжениям и термической деформации во время лазерного плавления и охлаждения. Перед выставлением коммерческого предложения и началом производства геометрия детали должна быть тщательно проверена.

1. Чувствительность к образованию трещин

Жаропрочные сплавы класса 713C могут быть чувствительны к образованию трещин во время печати, особенно вокруг резких переходов, изменений сечения от толстого к тонкому,unsupported элементов и зон с высоким градиентом температур. Успешная печать обычно требует тщательной ориентации, проектирования поддержек, контроля параметров лазера и управления напряжениями после печати.

2. Деформация тонких стенок и профилей

Лопатки турбин, сопла и компоненты газового тракта часто включают тонкие стенки или профили, подобные аэродинамическим. Эти элементы могут деформироваться во время печати, снятия напряжений, удаления поддержек или механической обработки. Правильный припуск, планирование оснастки и контроль баз инспекции важны для最终的 точности размеров.

3. Удаление поддержек и очистка от порошка

Внутренние каналы, узкие пазы, глухие полости и закрытые структуры газового потока могут задерживать порошок или затруднять удаление поддержек. Если порошок не может быть полностью удален, деталь может не подходить для тепловых испытаний или функциональной валидации пути потока. Внутреннюю геометрию следует проверить перед подтверждением возможности печати.

4. Требования к постобработке и механической обработке

Большинство турбинных компонентов, изготовленных методом 3D-печати, нельзя использовать сразу после печати. Монтажные поверхности, уплотнительные поверхности, отверстия, пазы, базовые зоны и интерфейсы сборки обычно требуют механической обработки на ЧПУ или электроэрозионной обработки (EDM). По этой причине 3D-модель и чертеж должны включать достаточный припуск на механическую обработку для критических элементов.

Рекомендуемый рабочий процесс для турбинных деталей из Inconel 713C, изготовленных методом 3D-печати

Для компонентов горячей секции из Inconel 713C надежный рабочий процесс должен сочетать аддитивное производство с постобработкой и инспекцией. Точный маршрут зависит от геометрии детали, количества, температурного воздействия и требований к качеству, но типичный процесс может включать:

1. Проектирование для аддитивного производства и экспертиза пригодности к печати

2. Ориентация построения, проектирование поддержек и оценка удаления порошка

3. Печать методом селективного лазерного сплавления (PBF)

4. Снятие напряжений или контролируемая термообработка

5. Оценка возможности горячего изостатического прессования (HIP) для улучшения плотности

6. Механическая обработка на ЧПУ или EDM для критических поверхностей, отверстий, пазов и базовых элементов

7. Размерный контроль и неразрушающий контроль

Этот рабочий процесс особенно важен для турбинных стендов, прототипов сопел, деталей для испытаний камер сгорания, высокотемпературных кронштейнов и разработки энергетического оборудования, где геометрия детали, целостность материала и высокотемпературные характеристики влияют на конечный результат.

Применение в аэрокосмической отрасли, энергетике и разработке турбин

Прототипы из Inconel 713C, изготовленные методом 3D-печати, часто рассматриваются на ранних стадиях разработки турбин и двигательных установок. В проектах аэрокосмической и авиационной отрасли инженеры могут использовать печатные прототипы для валидации геометрии лопаток, структуры сопел, монтажных интерфейсов, профилей и элементов пути горячего газа перед инвестированием в оснастку для литья.

Для применений в сфере энергетики и энергетики детали класса 713C, изготовленные методом 3D-печати, могут использоваться для испытательных стендов газовых турбин, разработки горелок, приспособлений для термических циклов, прототипов горячей секции турбокомпрессоров или разработки заменителей малыми сериями. Эти проекты часто требуют тесной координации между выбором материала, рабочей температурой, термическими циклами, условиями нагрузки и требованиями к инспекции.

Когда следует рассматривать литье вместо 3D-печати?

Хотя 3D-печать полезна для валидации прототипов, она не всегда является лучшим маршрутом для деталей из Inconel 713C. Если компонент уже сертифицирован для производства методом литья по выплавляемым моделям, если геометрия подходит для литья или если главным приоритетом является повторяемость в больших объемах, литье по выплавляемым моделям может быть более подходящим.

Для финального производства турбинного оборудования правильный производственный маршрут зависит от требований к механическим свойствам, уровня сертификации, качества поверхности, размерных допусков, стандартов инспекции и целевой стоимости. Во многих программах разработки практичным маршрутом является использование 3D-печати сначала для валидации прототипа, а затем переход к литью или другому производственному процессу после стабилизации конструкции.

Контрольный список запроса коммерческого предложения (RFQ) для деталей из Inconel 713C, изготовленных методом 3D-печати

Чтобы оценить, можно ли напечатать вашу деталь горячей секции из Inconel 713C или GH4099, пожалуйста, предоставьте достаточную инженерную информацию для анализа технологичности. Это поможет определить, подходит ли деталь для печати, требуется ли финишная обработка на ЧПУ/EDM и следует ли рассматривать термообработку или HIP.

Рекомендуемая информация для RFQ включает:

• 3D CAD-файл в формате STEP, X_T или STL

• 2D-чертеж с допусками, ссылками на базы и критическими размерами

• Требуемая марка материала, такая как Inconel 713C, GH4099 или приемлемый эквивалентный сплав

• Количество прототипов и возможное будущее количество партий

• Минимальная толщина стенки, детали профиля и геометрия внутренних каналов

• Рабочая температура, термические циклы, вибрация и условия нагрузки

• Требуемая постобработка, включая термообработку, HIP, механическую обработку на ЧПУ, EDM, нанесение покрытий или полировку

• Требования к инспекции, такие как КИМ (CMM), компьютерная томография (CT), рентген, капиллярный контроль (FPI), первый-article инспекция (FAI) или испытания материала

Часто задаваемые вопросы (FAQ)

1. Можно ли выполнять 3D-печать Inconel 713C без образования трещин?

2. Подходит ли 3D-печать Inconel 713C для прототипов лопаток турбин и сопел?

3. Должны ли разработчики турбин выбирать 3D-печать Inconel 713C или литье по выплавляемым моделям?

4. Какие меры контроля постобработки необходимы для деталей из Inconel 713C, изготовленных методом 3D-печати?

5. Какие технические данные требуются для расчета стоимости турбинных деталей или деталей горячей секции из Inconel 713C?
