Gestion des fissures, de la distorsion et des parois minces dans les pièces en superalliage Inconel...
Les superalliages à base de nickel de classe Inconel 713C / GH4099 sont attrayants pour les aubes de turbine, les pièces de guidage de tuyère, les supports de section chaude, les prototypes de circuit gaz et les composants d'essai à haute température. Cependant, par rapport aux alliages plus couramment imprimés tels que l'Inconel 718, les pièces imprimées en 3D en Inconel 713C nécessitent un contrôle du processus beaucoup plus rigoureux.
Le principal défi ne réside pas seulement dans les performances à haute température. Pour la fabrication additive, les préoccupations les plus importantes sont la sensibilité à la fissuration, les contraintes résiduelles, la distorsion thermique, la déformation des parois minces, le retrait des supports, le nettoyage de la poudre, l'allocation d'usinage postérieur et la planification de l'inspection. Si ces problèmes ne sont pas examinés avant l'impression, la pièce peut échouer lors de la fabrication ou nécessiter des retouches excessives après l'impression.
Pour les aubes de turbine, les tuyères et les composants de section chaude à parois minces, l'impression 3D en Inconel 713C doit donc être traitée comme un projet de faisabilité technique. Un résultat réussi dépend de la combinaison de l'examen DfAM, de l'orientation de construction, de la stratégie de support, du traitement thermique, de l'évaluation optionnelle HIP, de la finition CNC/EDM et de l'inspection non destructive.
Pourquoi l'Inconel 713C nécessite un contrôle du processus
L'Inconel 713C est un superalliage à base de nickel durci par précipitation, développé pour des applications à haute température. Son système d'alliage offre résistance, résistance à l'oxydation et résistance au fluage, mais il rend également le matériau plus sensible aux contraintes thermiques lors de la fabrication additive basée sur laser.
Lors de l'impression 3D par fusion sur lit de poudre, le matériau subit une fusion rapide, une solidification et des cycles thermiques répétés. Pour les alliages de classe 713C, cela peut augmenter le risque de fissuration à chaud, d'accumulation de contraintes résiduelles et de distorsion, en particulier dans les structures à parois minces ou les géométries complexes de turbine.
C'est pourquoi l'Inconel 713C ne peut pas être traité comme un alliage imprimable standard. La conception, la direction de construction, la structure de support, le flux de chaleur, l'allocation d'usinage et le plan d'inspection doivent tous être examinés avant la production.
Facteurs de conception augmentant le risque de fissuration et de distorsion
De nombreux problèmes de fissuration et de distorsion sont liés à la géométrie de la pièce. Même si la poudre d'alliage et les paramètres d'impression sont appropriés, certaines caractéristiques de conception peuvent créer des contraintes thermiques élevées, une mauvaise dissipation de la chaleur ou un retrait difficile des supports.
Les facteurs de risque courants incluent :
Parois très minces sans suffisamment de support structurel
Ccoins internes vifs ou changements brusques de section
Bosses épaisses connectées directement à des sections de profilé minces
Bords longs non supportés ou porte-à-faux
Cavités fermées qui piègent la poudre
Canaux internes sans accès pour le nettoyage
Surfaces critiques situées dans des zones de retrait de supports lourds
Caractéristiques nécessitant une tolérance serrée directement après l'impression

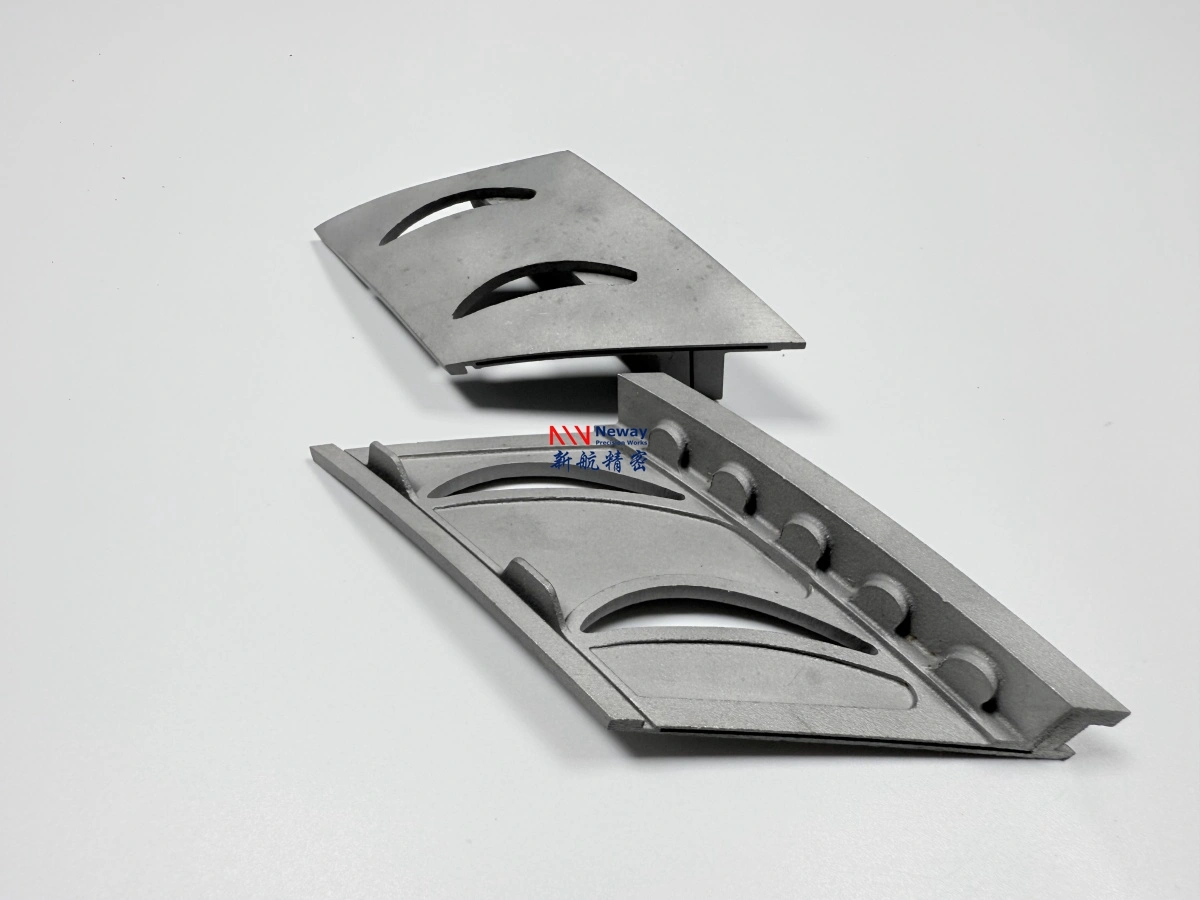

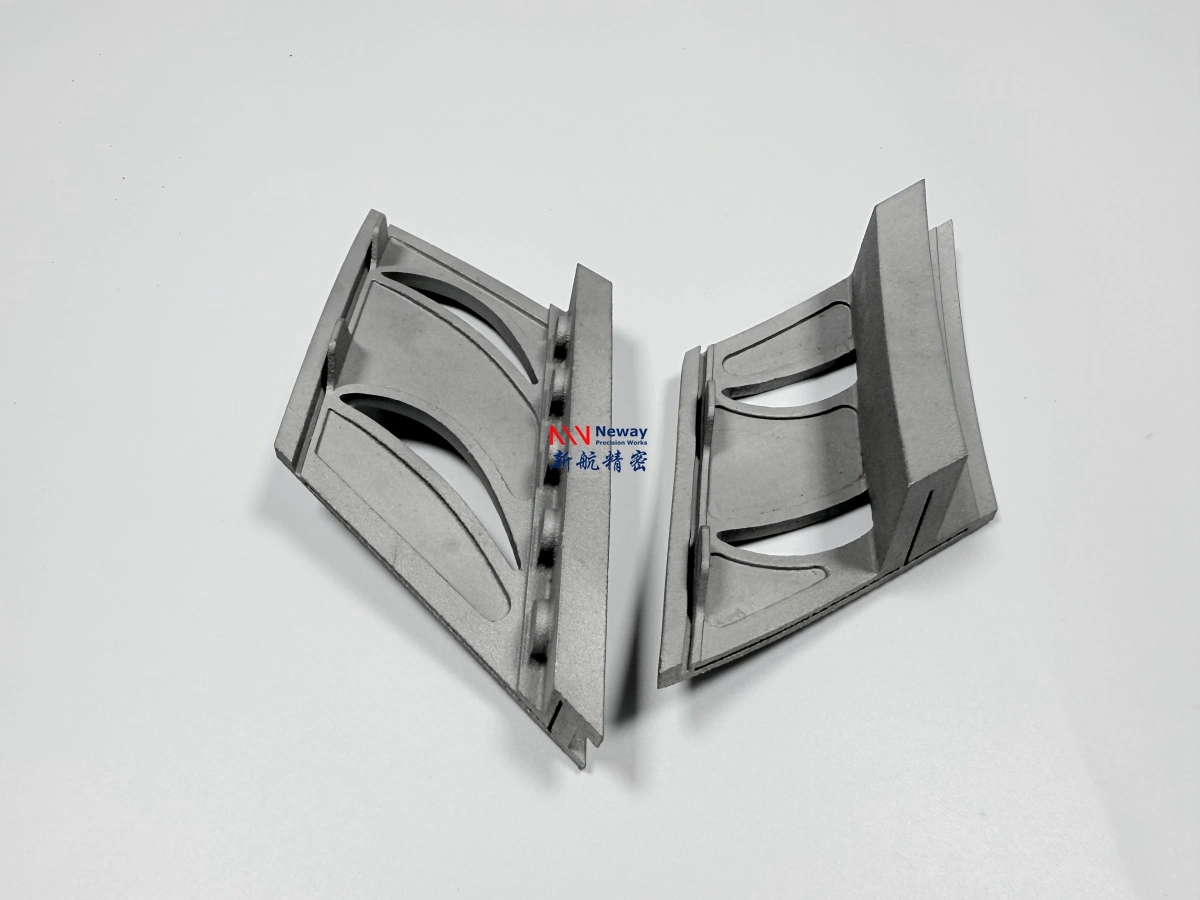

Pour les aubes de turbine et les prototypes de tuyère, les zones à plus haut risque sont généralement les bords de profilé, les bords de fuite minces, les racines de montage, les passages internes, les brides, les surfaces d'étanchéité et les transitions entre les sections lourdes et minces. Ces zones doivent être examinées lors de l'étape DfAM avant de confirmer la voie de fabrication.
Caractéristique de conception | Risque de fabrication | Examen recommandé |
|---|---|---|
Paroi mince de profilé | Distorsion, fissuration, déformation des bords | Vérifier l'épaisseur de paroi, l'orientation et la stratégie de support |
Coin vif | Concentration de contraintes et initiation de fissures | Ajouter un rayon là où c'est fonctionnellement acceptable |
Transition épais-vers-mince | Refroidissement inégal et contraintes résiduelles | Examiner la géométrie de transition et le flux de chaleur |
Cavité interne fermée | Poudre piégée et difficulté d'inspection | Ajouter des trous d'évacuation de poudre ou repenser l'accès |
Trou ou fente à tolérance serrée | La précision telle qu'imprimée peut être insuffisante | Réserver une allocation de finition CNC ou EDM |
Conception des supports et orientation de construction
La conception des supports est l'un des facteurs les plus importants pour le contrôle de la distorsion de l'Inconel 713C. Les supports ne servent pas uniquement à maintenir les porte-à-faux. Ils aident également à conduire la chaleur, à contrôler la déformation et à stabiliser les caractéristiques minces pendant l'impression.
Pour les aubes de turbine, les composants de tuyère et les prototypes de section chaude, l'orientation de construction doit être sélectionnée en fonction de la géométrie, des contraintes thermiques, de l'accessibilité des supports, de l'allocation d'usinage et des exigences d'inspection. Une direction de construction qui réduit le volume de support n'est pas toujours le meilleur choix si elle augmente la déformation du profilé ou place des supports sur des surfaces critiques du flux de gaz.
Une bonne planification des supports et de l'orientation doit prendre en compte :
Comment la chaleur circulera à travers la pièce pendant l'impression
Si les sections à parois minces sont stables pendant la construction
Si les supports peuvent être retirés sans endommager les surfaces critiques
Si la poudre peut être entièrement retirée des passages internes
Si les surfaces de référence d'usinage restent accessibles après l'impression
Si la méthode d'inspection finale peut atteindre les caractéristiques clés
Pour de nombreuses pièces de turbine en Inconel 713C, la meilleure orientation est un compromis entre l'imprimabilité, le contrôle de la distorsion, l'accès au post-traitement et les exigences fonctionnelles finales.
Stratégie de traitement thermique et HIP
Le traitement thermique post-impression est important pour les pièces en superalliage de classe 713C. Un service de traitement thermique contrôlé peut être utilisé pour réduire les contraintes résiduelles, stabiliser la microstructure et préparer la pièce pour l'usinage ou les tests en aval.
Pour certaines applications, le compactage isostatique à chaud (HIP) peut également être évalué pour réduire la porosité interne et améliorer l'intégrité du matériau. Cependant, le HIP ne doit pas être considéré comme une solution universelle. La décision dépend de la géométrie de la pièce, de la charge d'application, de l'exposition à la température, de la tolérance aux défauts et des exigences d'inspection.
Pour les prototypes d'aubes de turbine, les tuyères et les pièces de circuit gaz, la stratégie de traitement thermique et de HIP doit être discutée conjointement avec l'objectif de test du client. Un prototype visuel, un prototype d'assemblage, un dispositif thermique et un composant de test de section chaude fonctionnel peuvent nécessiter différents niveaux de post-traitement.
Post-traitement | Objectif principal | Quand l'envisager |
|---|---|---|
Relaxation des contraintes | Réduire les contraintes résiduelles après l'impression | Parois minces, géométrie complexe, usinage après impression |
Traitement thermique | Améliorer la stabilité et les performances du matériau | Prototypes de section chaude fonctionnels ou composants de test |
HIP | Réduire le risque de porosité interne | Pièces nécessitant une intégrité interne supérieure ou des tests thermiques |
Post-usinage | Atteindre la tolérance et les interfaces fonctionnelles | Faces de montage, faces d'étanchéité, trous, fentes, surfaces de référence |
Allocation CNC et EDM pour les caractéristiques fonctionnelles
La plupart des pièces de turbine imprimées en 3D en Inconel 713C ne doivent pas compter uniquement sur la précision telle qu'imprimée pour les caractéristiques critiques. Les surfaces de montage, les faces d'étanchéité, les trous de précision, les fentes, les racines d'aubes, les faces de bride et les zones de référence nécessitent généralement un post-usinage.
L'usinage CNC est couramment utilisé pour la planéité, les surfaces d'étanchéité, les interfaces de montage et les caractéristiques de référence de précision. L'électro-érosion (EDM) peut être requise pour les fentes difficiles en superalliage, les petits trous, les caractéristiques internes et les profils complexes difficiles à usiner conventionnellement.
Pour soutenir ces étapes de finition, la pièce doit inclure une allocation d'usinage dans le modèle 3D ou le dessin 2D. Sans allocation, il peut être difficile de retirer les marques de support, de corriger la distorsion ou d'atteindre la tolérance finale sur les caractéristiques critiques.
Les caractéristiques typiques nécessitant une finition CNC ou EDM incluent :
Faces de montage et faces de bride
Surfaces d'étanchéité et zones de contact des joints
Racines d'aubes et interfaces d'assemblage
Trous de précision, fentes et caractéristiques filetées
Surfaces de référence pour l'inspection et l'assemblage
Interfaces critiques de circuit gaz nécessitant une géométrie contrôlée
Plan d'inspection pour les fissures, la distorsion et les défauts internes
La planification de l'inspection est essentielle pour les pièces en superalliage Inconel 713C imprimées en 3D. Étant donné que la fissuration, la distorsion, le piégeage de poudre et les défauts internes sont des risques majeurs de fabrication, l'inspection doit être définie avant la production plutôt qu'ajoutée après la fin de la pièce.
Les méthodes d'inspection courantes peuvent inclure l'inspection visuelle, l'inspection dimensionnelle, la mesure MMT, la numérisation 3D, les rayons X, la tomodensitométrie (CT), le rapport FAI et l'examen du certificat de matériau. Pour les aubes de turbine et les pièces de tuyère, l'inspection par CT ou par rayons X peut être importante lorsque des canaux internes, des cavités fermées ou des sections à parois minces sont impliqués.
Méthode d'inspection | Ce qu'elle vérifie | Cas d'utilisation typique |
|---|---|---|
Inspection visuelle | Fissures de surface, marques de support, défauts évidents | Sélection qualité initiale |
Inspection MMT | Dimensions critiques et alignement des références | Interfaces usinées et caractéristiques d'assemblage |
Numérisation 3D | Déviation globale du profil et distorsion | Profilé, aube et surfaces courbes complexes |
Inspection par rayons X | Indications de défauts internes | Prototypes de section chaude et pièces structurelles |
Tomodensitométrie (CT) | Canaux internes, porosité, piégeage de poudre | Passages de refroidissement, structures de tuyère, cavités fermées |
Rapport FAI | Confirmation dimensionnelle du premier article | Validation du prototype avant la production en série |
Pour l'impression 3D aérospatiale et aéronautique, les exigences d'inspection doivent être clairement définies au stade de la demande de devis (RFQ). Cela permet d'éviter les malentendus sur le fait que la pièce soit destinée uniquement à la vérification de l'ajustement, aux tests thermiques, à la validation du chemin d'écoulement ou à la qualification fonctionnelle.
Liste de contrôle DfAM pour les pièces imprimées en 3D en Inconel 713C
Un examen DfAM aide à réduire les problèmes de fissuration, de distorsion, de retrait des supports et d'usinage postérieur avant le début de l'impression. Pour les pièces en superalliage de classe Inconel 713C / GH4099, les éléments suivants doivent être vérifiés avant le devis et la production :
Épaisseur minimale de paroi et stabilité des parois minces
Ccoins vifs, rayons internes et zones de concentration de contraintes
Transitions épais-vers-mince et risque de gradient thermique
Orientation de construction et accessibilité des supports
Trous d'évacuation de poudre pour les cavités ou canaux internes
Contact des supports sur les surfaces critiques du circuit gaz ou d'étanchéité
Allocation d'usinage pour les références, l'étanchéité, le montage et les caractéristiques de précision
Exigences de traitement thermique et de HIP basées sur l'application
Norme d'inspection pour les dimensions, les fissures, la porosité et les passages internes
Quand demander un examen technique avant le devis
Un examen technique est fortement recommandé lorsque la pièce est une aube de turbine, un composant de guidage de tuyère, une structure de section chaude à parois minces, une pièce de test de combustion ou un dispositif à haute température. Ces pièces combinent souvent des parois minces, des courbes complexes, des passages internes, une exposition thermique et des exigences d'assemblage serrées.
Un examen de fabricabilité avant le devis peut aider à déterminer si la pièce convient à l'impression, si des modifications de conception sont nécessaires, où les supports doivent être placés, quelle quantité d'allocation d'usinage est requise, et si le traitement thermique, le HIP, la tomodensitométrie (CT) ou l'inspection MMT doivent être inclus dans le devis.
Cet examen est particulièrement important si le projet implique :
Géométrie d'aube de turbine ou de tuyère à parois minces
Canaux de refroidissement internes ou cavités fermées
Température de fonctionnement élevée ou cycles thermiques répétés
Surfaces critiques de montage, d'étanchéité ou de référence
Validation du prototype avant la coulée en cire perdue
Composants de turbine en petite série pour bancs d'essai ou développement de section chaude
