Les développeurs de turbines doivent-ils choisir l'impression 3D en Inconel 713C ou la coulée à cire perdue ?
Les développeurs de turbines devraient généralement envisager l'impression 3D en Inconel 713C pour la validation de prototypes, les tests en petites séries et les premières itérations de conception, tandis que la coulée à cire perdue est souvent plus adaptée aux géométries stables, à la production répétée et à la fabrication en série sensible aux coûts. Le meilleur procédé dépend de la question de savoir si la conception est figée, du nombre de pièces nécessaires, de la complexité de la géométrie et du niveau d'inspection ou de post-traitement requis.

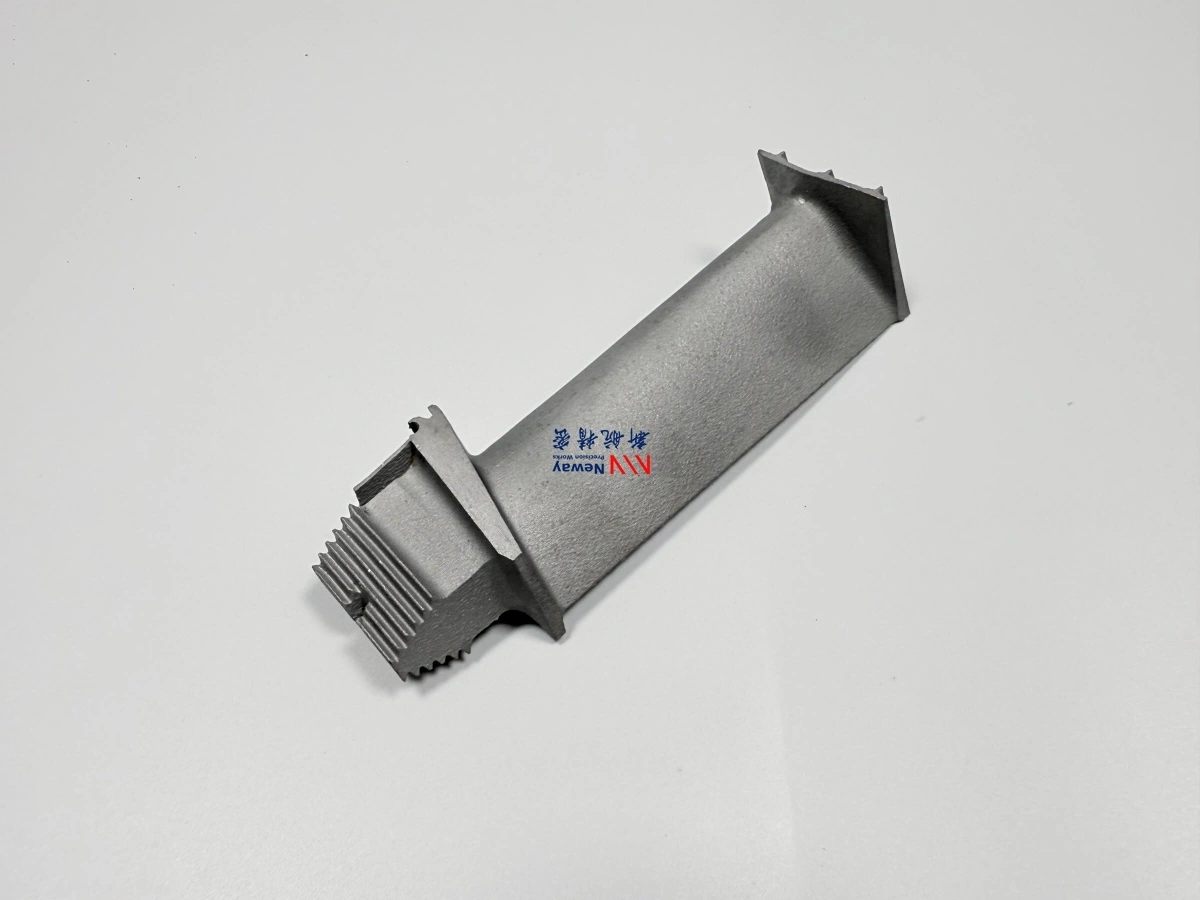

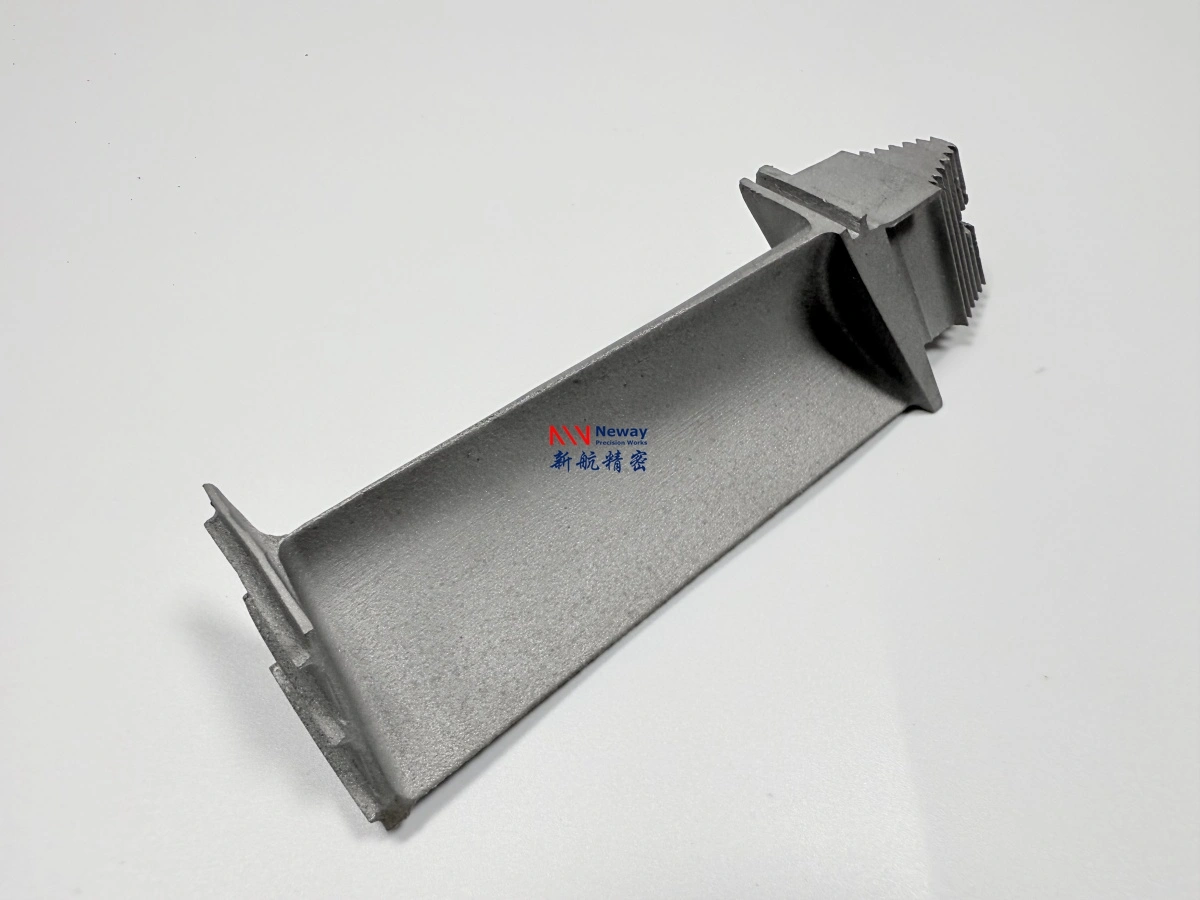

Pour le développement précoce des aubes de turbine, des injecteurs, des supports de section chaude et des composants de chemin de gaz, les pièces imprimées en 3D en Inconel 713C peuvent aider les ingénieurs à vérifier la géométrie avant de s'engager dans l'outillage. Pour la production à long terme, la coulée à cire perdue peut devenir plus économique une fois que la conception, la stratégie de tolérance et les exigences de qualité sont stabilisées.
1. Réponse directe : Impression 3D en Inconel 713C ou coulée à cire perdue ?
Choisissez l'impression 3D en Inconel 713C lorsque le projet en est encore au stade du prototype, de la validation de conception, des tests en petites séries ou du développement technique. Choisissez la coulée à cire perdue lorsque la conception de la pièce est mature, que la demande répétée est claire, que le coût de l'outillage peut être justifié et que le procédé de coulée peut répondre aux exigences dimensionnelles, métallurgiques et d'inspection.
Pour de nombreux projets de développement de turbines, l'approche la plus pratique ne consiste pas à choisir définitivement un seul procédé. Une stratégie courante consiste à utiliser d'abord l'impression 3D pour une vérification rapide du prototype, puis à évaluer la coulée à cire perdue ultérieurement si la conception évolue vers une production en série stable.
Étape du projet | Procédé recommandé | Raison |
|---|---|---|
Validation précoce du concept | Impression 3D | Permet un examen plus rapide de la géométrie sans outillage de coulée. |
Prototype de turbine en petite série | Impression 3D | Adapté aux quantités limitées et à l'itération de conception. |
Conception non figée | Impression 3D | Évite les modifications répétées des moules ou le gaspillage d'outillage. |
Production répétée stable | Coulée à cire perdue | Le coût de l'outillage peut être réparti sur des quantités plus importantes. |
Conception mature des composants de turbine | Coulée à cire perdue ou voie hybride | La coulée peut être plus rentable après validation. |
2. Quand l'impression 3D en Inconel 713C est-elle meilleure ?
L'impression 3D en Inconel 713C est généralement meilleure lorsque les développeurs de turbines ont besoin de rapidité, de flexibilité et de validation technique en faible volume. Elle est particulièrement utile lorsque la conception peut encore évoluer après les tests d'assemblage, l'évaluation du chemin d'écoulement, les tests thermiques ou la revue client.
Pour le prototypage rapide, l'impression 3D peut réduire le besoin d'outillage de coulée précoce et permettre aux ingénieurs de tester plusieurs versions de géométrie avant de finaliser la conception de production.
Quand l'impression 3D est meilleure | Pourquoi cela aide |
|---|---|
La conception n'est pas figée | Les modifications de conception peuvent être apportées directement à partir des données CAO mises à jour sans modifier l'outillage de coulée. |
Seulement 1 à 20 pièces prototypes sont nécessaires | Les petites quantités sont souvent plus faciles à justifier sans investissement dans des moules ou de l'outillage. |
Une géométrie complexe du chemin d'écoulement doit être validée | Les surfaces incurvées du chemin de gaz, les parois minces et les fonctionnalités intégrées peuvent être testées plus tôt. |
Plusieurs versions de conception doivent être comparées | Plusieurs itérations peuvent être imprimées et examinées avant de choisir une structure finale. |
Les interfaces d'assemblage doivent être vérifiées | Les faces de montage, les trous, les brides et les zones de référence peuvent être vérifiés avant l'outillage de production. |
Le délai de livraison est plus important que le coût unitaire | L'impression peut soutenir des cycles de développement plus rapides pour les programmes de prototypes. |
Cependant, l'impression 3D en Inconel 713C nécessite toujours un examen attentif car l'alliage est sensible aux fissures. Les parois minces, les transitions brusques, les cavités internes, l'accès aux supports et l'élimination de la poudre doivent être vérifiés avant la production.
3. Quand la coulée à cire perdue est-elle meilleure pour les pièces de turbine en Inconel 713C ?
La coulée à cire perdue peut être meilleure lorsque la conception de la pièce est mature et que le client attend une production répétée. Les alliages de classe Inconel 713C sont depuis longtemps associés aux composants coulés liés aux turbines, de sorte que la coulée peut être une option solide lorsque la géométrie, la stratégie d'outillage, les contrôles qualité et la demande en lots sont déjà clairs.
Quand la coulée est meilleure | Pourquoi cela aide |
|---|---|
La conception est figée | L'investissement dans l'outillage est plus raisonnable lorsque la géométrie de la pièce ne changera pas fréquemment. |
Une demande en lots à long terme est prévue | Les coûts de mise en place des moules et des procédés peuvent être répartis sur des lots de production répétés. |
La voie de coulée est mature | Des voies stables d'attaque, d'alimentation, de coque céramique et de traitement thermique peuvent améliorer la répétabilité. |
Le coût unitaire est la principale préoccupation | La coulée peut réduire le coût unitaire après amortissement du coût de l'outillage. |
La pièce est déjà conçue pour la coulée | L'épaisseur de paroi, la dépouille, l'allowance de retrait et l'allowance d'usinage peuvent déjà convenir au procédé de coulée. |
Une qualification de production est requise | Un procédé de coulée contrôlé peut être préféré pour des programmes de production stables après la validation du prototype. |
La coulée à cire perdue n'est pas toujours plus rapide ou moins chère au début d'un projet. L'outillage, les essais de coulée, la correction dimensionnelle, l'examen des défauts et la validation du procédé peuvent prendre du temps. Si la conception de la turbine évolue encore, l'impression d'un prototype au préalable peut réduire le risque de modifications répétées de l'outillage.
4. Quels sont les principaux compromis entre l'impression 3D et la coulée ?
La décision entre l'impression 3D en Inconel 713C et la coulée à cire perdue doit être basée sur l'étape du projet, la quantité, la maturité de la géométrie, le budget et les exigences de validation. L'impression 3D est généralement plus forte pour la flexibilité précoce, tandis que la coulée est généralement plus forte pour la production répétée mature.
Élément de comparaison | Impression 3D en Inconel 713C | Coulée à cire perdue |
|---|---|---|
Meilleure étape du projet | Prototype, petite série, validation de conception, essai technique | Production stable, lots répétés, conception mature |
Besoin en outillage | Aucun moule de coulée requis pour le prototype initial | Nécessite un outillage, une stratégie de modèle en cire et une mise en place du procédé de coulée |
Flexibilité de conception | Grande flexibilité pour les modifications de conception basées sur la CAO | Flexibilité réduite une fois l'outillage fabriqué |
Coût pour petite quantité | Souvent plus pratique pour les commandes de prototypes en faible volume | Peut être coûteux pour les très petites séries car le coût de l'outillage n'est pas amorti |
Coût de production en série | Peut rester plus élevé pour les grandes quantités selon la taille de la pièce et le post-traitement | Peut devenir plus économique après l'outillage et la validation du procédé |
Risque géométrique | Fissuration, distorsion des parois minces, élimination des supports, élimination de la poudre et rugosité de surface | Retrait, porosité, criques à chaud, risque de noyau céramique, déformation et rendement de coulée |
Post-traitement | Nécessite généralement un traitement thermique, un possible HIP, l'élimination des supports, l'usinage et l'inspection | Nécessite généralement un traitement thermique, l'élimination des attaques, l'usinage, la finition de surface et l'inspection |
5. Comment fonctionne une stratégie hybride du prototype à la coulée ?
Pour de nombreux développeurs de turbines, la meilleure stratégie consiste à utiliser l'impression 3D et la coulée à cire perdue à différentes étapes du même projet. L'impression 3D peut soutenir une validation rapide du prototype, tandis que la coulée peut être évaluée plus tard pour une production stable une fois la conception confirmée.
Cette voie hybride est particulièrement utile pour les aubes de turbine, les injecteurs, les pièces de chemin de gaz et les supports de section chaude où la géométrie peut changer lors des premiers tests.
Étape de développement | Action recommandée | Objectif |
|---|---|---|
Étape 1 : Revue CAO | Examiner la géométrie, l'épaisseur de paroi, l'accès aux supports et l'allowance d'usinage. | Confirmer si la pièce est adaptée à l'impression de prototype. |
Étape 2 : Prototype imprimé | Produire une petite série par impression 3D. | Vérifier la géométrie, l'ajustement, les caractéristiques d'écoulement d'air, l'assemblage et les performances de test. |
Étape 3 : Retour d'expérience des tests | Ajuster la conception en fonction des résultats des tests, de l'inspection ou de l'assemblage. | Réduire le risque de s'engager dans une conception immature. |
Étape 4 : Revue de la voie de production | Comparer la répétition de l'impression 3D, la coulée à cire perdue ou les voies de procédés combinés. | Choisir le meilleur équilibre entre coût, délai, qualité et répétabilité. |
Étape 5 : Fabrication en série | Utiliser la voie confirmée pour la production ou les lots pilotes. | Passer de la validation du prototype à la fabrication contrôlée. |
Même lorsque l'impression 3D est utilisée pour les prototypes, les interfaces finales telles que les faces d'étanchéité, les surfaces de montage, les trous, les rainures et les éléments de référence peuvent toujours nécessiter un usinage CNC pour répondre aux exigences fonctionnelles.
6. Quelles informations sont nécessaires pour comparer l'impression 3D et la coulée ?
Pour recommander la bonne voie, le fournisseur doit comprendre à la fois l'exigence actuelle du prototype et le plan de production futur. Un prototype unique, un lot pilote et un programme de production annuel peuvent conduire à des recommandations de procédé différentes.
Informations requises | Pourquoi c'est nécessaire |
|---|---|
Quantité actuelle du prototype | Détermine si l'impression 3D est plus pratique pour le premier lot de validation. |
Demande annuelle prévue | Aide à évaluer si le coût de l'outillage de coulée à cire perdue peut être justifié ultérieurement. |
Statut de figeage de la conception | Confirme si la géométrie est suffisamment stable pour l'outillage de coulée. |
Fichier CAO 3D | Utilisé pour examiner la complexité de la géométrie, l'épaisseur de paroi, les canaux internes et la faisabilité du procédé. |
Dessin 2D | Définit les tolérances, les références, les dimensions critiques, les zones d'usinage et les exigences d'inspection. |
Température d'application | Aide à évaluer si l'Inconel 713C et la voie de post-traitement sont appropriés. |
Exigences d'inspection | Détermine si la tomographie (CT), les rayons X, la pénétration de liquides (FPI), la MMT, les tests métallurgiques ou le FAI doivent être inclus. |
Délai cible | Aide à comparer la rapidité du prototype, le temps d'outillage de coulée et le risque de calendrier de production. |
7. Résumé
L'impression 3D en Inconel 713C et la coulée à cire perdue servent différentes étapes du développement des turbines. L'impression 3D est souvent meilleure pour les premiers prototypes, les petites séries, l'itération de conception et la validation rapide des aubes de turbine, des injecteurs, des pièces de chemin de gaz et des structures de section chaude. La coulée à cire perdue est souvent meilleure lorsque la conception est figée, que la demande répétée est stable, que le coût de l'outillage peut être amorti et que le procédé de coulée peut atteindre le niveau de qualité requis.
Pour de nombreux développeurs de turbines, la voie pratique consiste à commencer par des prototypes imprimés via un Service d'impression 3D, à valider la conception, puis à décider de poursuivre avec la fabrication additive en petite série ou de passer à la coulée à cire perdue pour la production. Pour comparer précisément les deux options, les clients doivent fournir la quantité de prototypes, la demande annuelle future, le statut de figeage de la conception, les fichiers CAO, les dessins, les conditions de fonctionnement, les besoins de post-traitement, les exigences d'inspection et le délai cible.
