HIP pour les pièces métalliques imprimées en 3D : Examen de la densité et de la fatigue

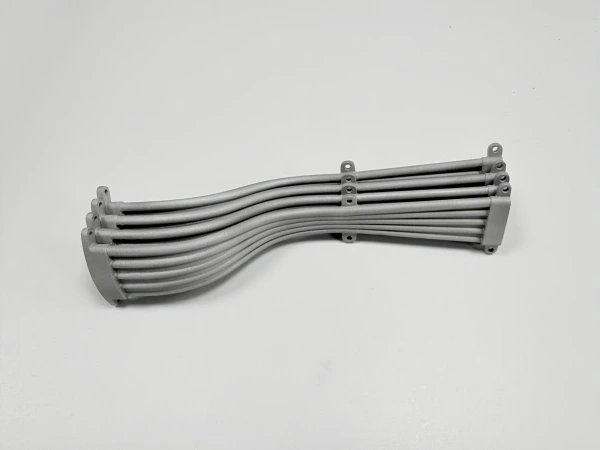

L'HIP pour les pièces métalliques imprimées en 3D doit être considéré comme une décision de maîtrise des risques, et non comme un poste par défaut. Le pressage isostatique à chaud peut être évoqué lorsque la densité, la porosité interne, le risque de fatigue, le service à haute température ou l'acceptation structurelle sont en jeu. Il peut être inutile pour un prototype brut qui ne vérifie que l'ajustement ou l'apparence.

La question d'achat est de savoir si l'HIP est requis pour la fonction de la pièce et les exigences d'acceptation. Si la demande de devis (RFQ) indique seulement « HIP si nécessaire », les fournisseurs peuvent proposer des périmètres différents. Un devis peut inclure l'HIP, le traitement thermique, l'usinage post-HIP et les registres. Un autre peut n'inclure que l'impression et un nettoyage de base. Ces prix de pièces finies ne sont pas comparables.

Neway examine le pressage isostatique à chaud en considérant le matériau, la géométrie, le risque d'application, les exigences d'inspection et la séquence avec le traitement thermique et l'usinage CNC. L'objectif est de définir quand l'HIP soutient l'acceptation et quand il doit rester une ligne de coût optionnelle.

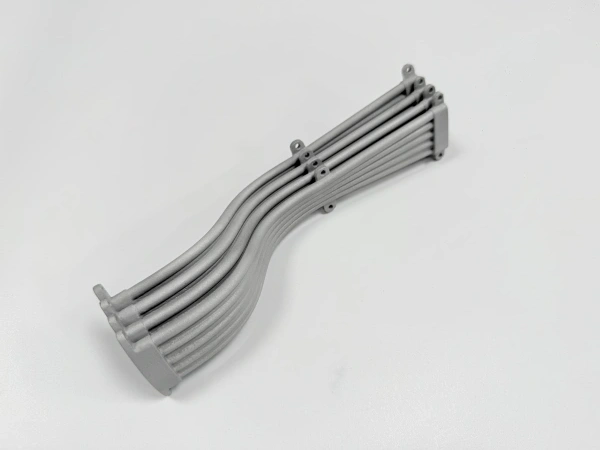

Le risque de porosité doit être lié à la fonction de la pièce

La fabrication additive métallique peut produire des pièces denses quasi-nettes, mais la porosité interne, le risque de manque de fusion et les zones sensibles à la fatigue peuvent toujours nécessiter un examen. L'HIP est souvent discuté car la pression et la température peuvent aider à fermer certains défauts internes dans des matériaux appropriés. L'acheteur ne doit pas supposer que chaque pièce imprimée a besoin d'HIP, ou que l'HIP seul résout tous les problèmes d'acceptation.

Le risque fonctionnel est important. Un prototype d'affichage, un couvercle de montage ou un support d'assemblage d'essai peuvent ne pas avoir besoin d'HIP. Un composant rotatif, une caractéristique de limite de pression, un support porteur, une pièce de section chaude ou une structure en titane critique en fatigue peuvent nécessiter une discussion plus sérieuse sur l'HIP. Le plan, l'environnement d'application et les spécifications de l'acheteur doivent décider du périmètre.

L'HIP doit également être considéré conjointement avec l'état de surface. L'examen de la densité interne n'élimine pas les marques de supports, n'améliore pas toutes les surfaces externes ni n'usine les interfaces critiques. Les faces d'étanchéité, les alésages, les filetages et les références peuvent toujours nécessiter un usinage CNC ou une électro-érosion (EDM) après le traitement thermique.

La RFQ doit identifier où la porosité serait importante. Une paroi extérieure cosmétique peut avoir un niveau de risque différent d'une oreille de boulon, d'un congé, d'une âme mince, d'une caractéristique rotative ou d'une surface de contact sous pression. Lorsque l'acheteur marque les zones critiques, Neway peut examiner si l'HIP, la tomographie (CT), l'usinage ou une modification de conception est la bonne façon de maîtriser le risque.

Quand l'HIP doit être requis au lieu d'être optionnel

Les acheteurs doivent demander l'HIP comme une opération requise lorsque l'exigence d'acceptation dépend de l'intégrité interne, des performances en fatigue ou d'un service à haut risque. Il peut être optionnel lorsque la pièce est à un stade précoce, non porteuse de charge, ou utilisée pour valider la forme avant que les exigences finales de matériau et de test ne soient connues.

La structure de RFQ la plus sûre sépare la pièce imprimée de base de l'HIP requis et de l'HIP optionnel. Cela permet aux achats de voir l'effet sur le coût et le calendrier sans cacher l'opération dans une ligne de post-traitement générale. Si l'HIP est obligatoire en raison d'une note sur le plan ou d'une spécification client, cela doit être clairement indiqué avant la quotation.

Le stade du prototype est également important. Un premier échantillon utilisé pour vérifier l'assemblage peut ne pas justifier le même package HIP qu'un échantillon destiné à la production utilisé pour les tests de fatigue. Un lot pilote peut nécessiter des registres HIP et un usinage post-HIP stable afin que l'acheteur puisse comparer la répétabilité. Le stade de la pièce doit être indiqué dans la RFQ afin que le fournisseur ne surfacture pas un essai simple ou ne sous-estime pas une construction de validation sérieuse.

La famille de matériaux change la discussion sur l'HIP

L'impression 3D de superalliages amène souvent l'HIP dans la RFQ lorsque la pièce est exposée à la chaleur, à des charges cycliques ou à un risque structurel. L'Inconel 718, le Hastelloy et d'autres voies d'alliages de nickel peuvent également nécessiter des étapes de traitement thermique qui ne doivent pas être fusionnées casually avec l'HIP.

L'impression 3D de titane peut nécessiter un recuit de détente, un traitement thermique, un HIP et une finition CNC selon la nuance, les considérations de manipulation sensibles à l'oxygène, le risque de fatigue et la documentation de l'acheteur. Les pièces en aluminium, acier inoxydable et alliages de cuivre peuvent avoir différentes raisons d'inclure ou d'exclure l'HIP. La disponibilité des matériaux et les spécifications de l'acheteur doivent contrôler la décision.

L'HIP n'est pas un substitut au choix d'un matériau ou d'un processus approprié. Si une géométrie est difficile à imprimer sans défauts, le premier examen doit toujours inclure l'orientation, les supports, l'élimination de la poudre et la modification de la conception. L'HIP peut soutenir la voie, mais il ne doit pas être utilisé pour excuser une mauvaise décision de conception pour la fabricabilité (DFM).

L'HIP peut déplacer la limite d'usinage

L'HIP et le traitement thermique peuvent affecter l'état dimensionnel d'une ébauche imprimée. Pour de nombreuses pièces finies, l'usinage CNC final doit être examiné après le traitement thermique car les références, les alésages, les faces d'étanchéité et les patins de montage doivent correspondre à l'état final. Si la pièce est entièrement usinée avant l'HIP, un mouvement ultérieur peut créer un risque d'inspection.

Certains projets peuvent nécessiter un ébauchage avant l'HIP pour créer des références de matière ou enlever le matériau affecté par les supports, suivi d'un usinage final après l'HIP. D'autres pièces peuvent passer directement de l'impression et de l'élimination des supports à l'HIP, puis à l'usinage. La séquence correcte dépend de la géométrie, du matériau et des exigences d'acceptation.

Les acheteurs doivent indiquer s'ils achètent une ébauche imprimée traitée HIP ou un composant fini traité HIP. Une ébauche peut seulement nécessiter une confirmation de l'enveloppe et de la matière. Un composant fini nécessite un usinage final et une inspection après que la voie thermique soit terminée.

L'allowance d'usinage doit être planifiée en tenant compte de l'HIP. Si un alésage, un filetage, une face d'étanchéité ou un patin de référence doit être accepté après l'HIP, l'ébauche imprimée a besoin de suffisamment de matière pour l'usinage final après le cycle thermique. Si la matière est enlevée trop tôt, la pièce finie peut ne pas avoir assez de matière restante pour corriger le mouvement ou l'état de surface.

L'inspection après l'HIP doit prouver le bon niveau de risque

L'inspection après l'HIP doit correspondre à la raison pour laquelle l'HIP a été commandé. Si l'HIP a été demandé pour la densité interne, la tomographie (CT) ou d'autres preuves internes peuvent être discutées lorsque spécifiées par l'acheteur. Si l'HIP a été demandé pour un équipement sensible à la fatigue, l'acheteur peut exiger des registres de matériaux, des registres de traitement thermique, des registres HIP et une inspection dimensionnelle sur les surfaces critiques. Si l'HIP n'était qu'optionnel pour un prototype, un package d'inspection plus simple peut être approprié.

Neway ne doit pas promettre une approbation d'application basée uniquement sur l'HIP. Les pièces aérospatiales, médicales et énergétiques restent soumises aux plans de l'acheteur, aux plans de qualification et aux normes d'acceptation. L'HIP peut être une étape de fabrication contrôlée dans cette voie, mais il ne remplace pas la qualification ou la validation de la conception.

La séquence d'inspection doit également être claire. Un contrôle dimensionnel pré-HIP peut confirmer que l'ébauche est apte au traitement, tandis que le rapport MMT post-HIP confirme la voie d'usinage fini. Si une CT ou un examen interne est requis, l'acheteur doit indiquer s'il est nécessaire avant l'HIP, après l'HIP, ou uniquement sur les pièces finales. Cette décision change le coût et le calendrier.

Préparer un périmètre HIP que les fournisseurs peuvent chiffrer

Pour une RFQ HIP fiable, envoyez le fichier STEP, le plan 2D, la nuance de matériau, la quantité, le processus d'impression si connu, l'environnement d'application, la préoccupation de charge ou de fatigue, l'exigence de densité ou d'intégrité interne, le statut de l'exigence HIP, les attentes de traitement thermique, les surfaces usinées, l'état de surface, les registres d'inspection et la fenêtre de livraison cible. Indiquez si l'HIP est obligatoire, optionnel, ou évalué comme une ligne de devis séparée.

Si l'impact sur le coût n'est pas clair, demandez à Neway de séparer l'impression, l'HIP, le traitement thermique, l'usinage CNC postérieur, le traitement de surface et les registres d'inspection. Cela permet à l'acheteur de décider si l'HIP appartient au premier prototype, à la construction destinée à la production, ou uniquement à la voie finale qualifiée.
