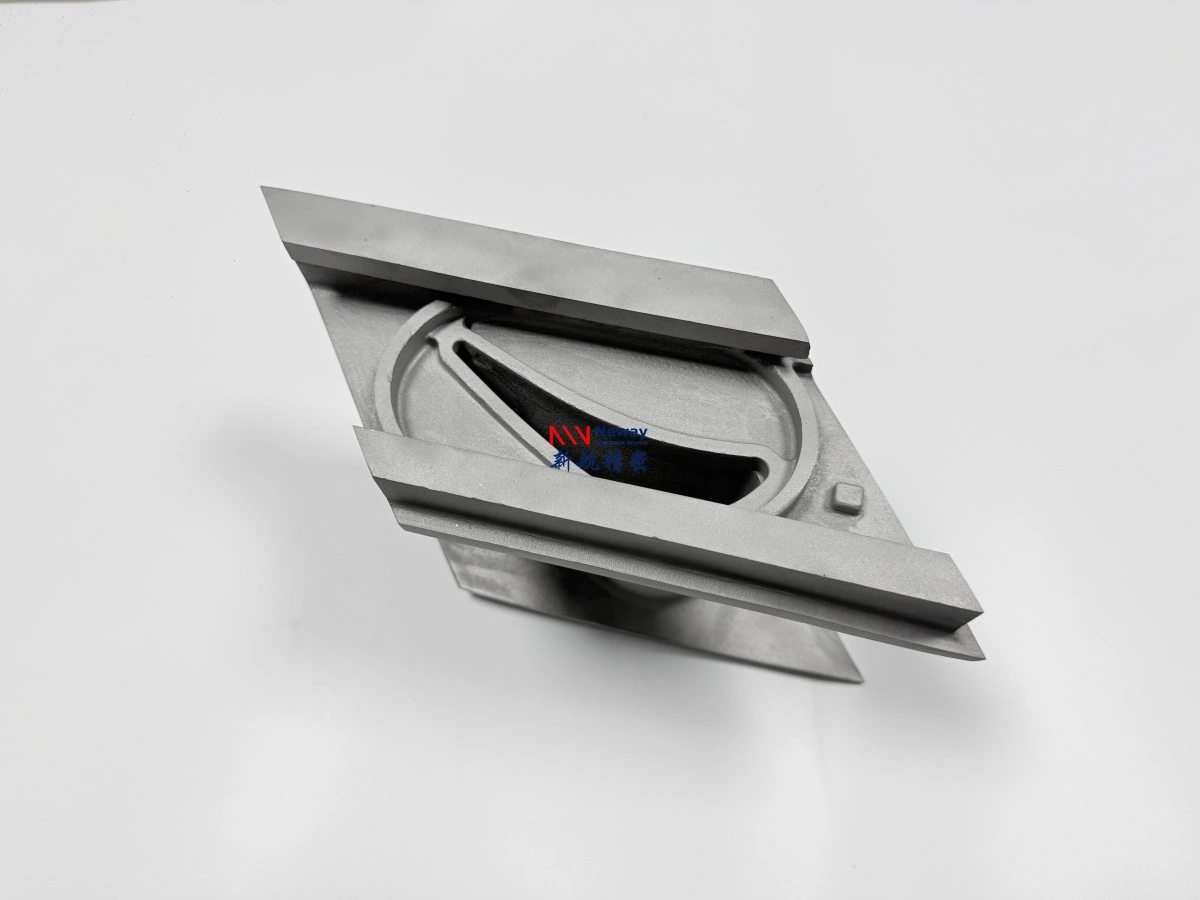

Traitement thermique, HIP et usinage CNC pour les pièces imprimées en 3D en Hastelloy X
Traitement thermique, HIP et usinage CNC pour les pièces imprimées en 3D en Hastelloy X
Les pièces imprimées en 3D en Hastelloy X nécessitent généralement une post-transformation avant de pouvoir être utilisées comme composants finis en superalliage haute température. La fusion sur lit de poudre peut produire des géométries complexes GH3536 / Hastelloy X, mais l'état brut d'impression peut encore inclure des contraintes résiduelles, des marques de supports, des surfaces rugueuses, des variations dimensionnelles et des caractéristiques de précision non finies. Pour les pièces de chambre de combustion, les boîtiers d'extrémité chaude, les buses, les structures aérospatiales et les composants d'équipements énergétiques, le traitement thermique, l'évaluation HIP, l'usinage CNC, l'électro-érosion (EDM), la finition de surface et l'inspection sont souvent critiques.
Chez Neway3DP, nous fournissons des pièces imprimées en 3D en Hastelloy X avec un support complet pour la fabrication en aval. Au lieu de fournir uniquement des ébauches imprimées, nous pouvons combiner la fusion sur lit de poudre de superalliages avec le traitement thermique, le pressage isostatique à chaud, l'usinage CNC, l'électro-érosion, le traitement de surface, l'inspection dimensionnelle et la documentation qualité.
Pour les acheteurs évaluant l'impression 3D en Hastelloy X avec usinage CNC, la clé est de définir les exigences finales des pièces avant la production. Les dimensions critiques, les surfaces d'étanchéité, les trous filetés, les éléments de référence, la qualité interne, les conditions de cyclage thermique, la température de travail, le niveau d'inspection et les exigences de documentation doivent être examinés ensemble afin que les pièces finies puissent répondre aux besoins réels de l'application.
Pourquoi la post-transformation est critique pour les pièces imprimées en Hastelloy X
La post-transformation est critique car les pièces imprimées en Hastelloy X sont généralement des composants fonctionnels haute température plutôt que de simples prototypes visuels. Lors de la fusion sur lit de poudre, la fusion et la solidification rapides et répétées peuvent créer des contraintes résiduelles. Des structures de support sont nécessaires pour les porte-à-faux, les parois minces et le contrôle thermique, tandis que les surfaces supportées peuvent nécessiter une finition ou un usinage supplémentaire après l'impression.
Pour les applications de combustion, aérospatiales et énergétiques, la pièce finale doit avoir des dimensions stables, une qualité de surface contrôlée, une structure interne fiable et une documentation vérifiée. Le traitement thermique aide à réduire les contraintes résiduelles et à stabiliser la microstructure. Le HIP peut être envisagé pour une qualité interne critique. L'usinage CNC et l'EDM créent des caractéristiques de précision, tandis que l'inspection confirme si la pièce finie répond aux exigences du plan et de l'application.
État brut d'impression | Pourquoi c'est important | Voie de post-transformation courante |
|---|---|---|
Contraintes résiduelles | Peut provoquer une distorsion lors du retrait des supports, du traitement thermique, de l'usinage CNC ou en service | Relaxation des contraintes et traitement thermique |
Marks de supports | Les surfaces supportées peuvent être rugueuses ou inadaptées à l'étanchéité, à l'écoulement ou à l'assemblage | Retrait des supports, meulage, usinage CNC, finition de surface |
Déformation des parois minces | Les structures de combustion et d'extrémité chaude peuvent bouger pendant l'impression ou la post-transformation | Examen de l'orientation de construction, stratégie de support, traitement thermique, inspection |
Risque de défauts internes | La porosité ou les défauts cachés peuvent affecter la fiabilité des composants thermiques critiques | Évaluation HIP, inspection CT, inspection par rayons X |
Variation dimensionnelle | Les trous, références, brides et faces d'étanchéité bruts d'impression peuvent ne pas répondre aux exigences de tolérance serrée | Usinage CNC, EDM, inspection MMT |
Relaxation des contraintes et traitement thermique pour le Hastelloy X
Le service de traitement thermique est l'une des étapes clés de la post-transformation pour les pièces imprimées en 3D en Hastelloy X. Selon les exigences du projet, le traitement thermique peut être utilisé pour la relaxation des contraintes, la stabilisation de la microstructure, la stabilité dimensionnelle et le contrôle des performances finales. La voie correcte doit suivre le plan, la spécification du matériau, la température de travail, les conditions de cyclage thermique et les exigences de qualité du client.
La relaxation des contraintes aide à réduire les contraintes internes issues du processus d'impression avant le retrait des supports, l'usinage final ou la mise en service. Pour les composants de combustion à parois minces, les buses, les boîtiers d'extrémité chaude et les structures thermiques aérospatiales, le traitement thermique peut réduire le risque de déformation et améliorer la fiabilité de l'usinage CNC et de l'inspection en aval.
Objectif du traitement thermique | Avantage pour les pièces imprimées en Hastelloy X | Application typique |
|---|---|---|
Relaxation des contraintes | Réduit les contraintes internes causées par la fusion et la solidification rapides au laser | Pièces de combustion, boîtiers d'extrémité chaude, buses, fixations thermiques |
Stabilité de la microstructure | Prend en charge des performances haute température plus stables après l'impression | Pièces adjacentes à la section chaude aérospatiale et composants énergétiques |
Stabilité dimensionnelle | Aide à réduire les mouvements pendant l'usinage CNC et l'inspection finale | Pièces avec références, brides, trous de précision et surfaces d'étanchéité |
Fiabilité du processus | Améliore la confiance avant la finition, l'usinage et la livraison | Validation de prototype, lots pilotes et production en faible volume |
HIP pour les pièces critiques imprimées en 3D en Hastelloy X
Le pressage isostatique à chaud (HIP) peut être évalué pour les pièces imprimées en Hastelloy X lorsque l'application nécessite une haute fiabilité, une densité interne améliorée, de meilleures performances en fatigue ou un contrôle plus strict des défauts internes. Le HIP utilise une température et une pression élevées pour aider à fermer les pores internes et améliorer la qualité interne des pièces métalliques.
Le HIP n'est pas automatiquement requis pour chaque composant imprimé en Hastelloy X. Pour les prototypes simples ou les fixations thermiques non critiques, le traitement thermique et l'usinage peuvent suffire. Pour les pièces de chambre de combustion, les structures d'extrémité chaude aérospatiales, les composants sensibles à la fatigue, les pièces liées à la pression ou les composants en superalliage de grande valeur, le HIP peut être envisagé conjointement avec l'inspection CT, l'inspection par rayons X, les essais mécaniques ou les exigences de qualification du client.
Facteur d'évaluation HIP | Pourquoi c'est important | Quand l'envisager |
|---|---|---|
Porosité interne | Les pores internes peuvent affecter la fiabilité, la résistance à la pression ou le comportement en fatigue | Composants critiques de combustion, aérospatiaux et énergétiques |
Risque de fatigue thermique | Le chauffage et le refroidissement répétés peuvent nécessiter un contrôle de qualité interne plus strict | Structures de combustion, boîtiers d'extrémité chaude, pièces de cyclage thermique |
Norme d'inspection | Les spécifications du client peuvent exiger une vérification des défauts internes | Projets nécessitant une inspection CT, par rayons X, un FAI ou une documentation de qualification |
Coût et délai | Le HIP ajoute un coût de traitement par lot et du temps de planification | À utiliser lorsque la valeur de fiabilité justifie le traitement supplémentaire |
Usinage CNC pour les pièces imprimées en Hastelloy X
L'usinage CNC est requis lorsque les pièces imprimées en Hastelloy X comprennent des surfaces de précision ou des caractéristiques d'assemblage qui ne peuvent pas rester à l'état brut d'impression. Cela inclut souvent les faces de montage, les faces d'étanchéité, les trous de positionnement, les trous filetés, les surfaces de référence, les faces de bride, les rainures et les interfaces d'accouplement.
L'usinage CNC pour les pièces imprimées en Hastelloy X doit être planifié avant l'impression. Les superalliages à base de nickel sont difficiles à usiner par rapport aux aciers courants ou aux alliages d'aluminium, donc la marge d'usinage doit être réservée uniquement sur les caractéristiques qui nécessitent réellement de la précision. Des notes claires sur le plan aident à contrôler les coûts tout en garantissant que la pièce finie répond aux exigences d'assemblage et d'étanchéité finales.
Caractéristique usinée par CNC | Pourquoi l'usinage CNC est nécessaire | Note de conception / RFQ |
|---|---|---|
Face de montage | Contrôle la planéité, l'alignement et l'ajustement d'assemblage | Définir la surface de référence, la planéité et les exigences de finition de surface |
Face d'étanchéité | Contrôle la rugosité et la planéité pour la performance d'étanchéité | Spécifier la finition de surface d'étanchéité, la géométrie de la rainure et la méthode d'inspection |
Trou de positionnement | Améliore la précision du diamètre, la circularité et le contrôle positionnel | Imprimer en sous-dimension et finir par perçage, alésage, alesage ou EDM si nécessaire |
Trou fileté | Améliore la qualité du filetage et la fixation fiable | Utiliser le taraudage, le fraisage de filetage ou les inserts filetés selon la conception |
Face de bride | Améliore l'étanchéité, le boulonnage et la stabilité de l'interface | Spécifier la planéité, la tolérance des trous de boulon et les exigences de rugosité de surface |
EDM pour les caractéristiques complexes en Hastelloy X
L'électro-érosion (EDM) peut être utilisée lorsque les pièces imprimées en Hastelloy X comprennent des trous complexes, des fentes étroites, des caractéristiques à parois minces, des ouvertures fines ou des zones difficiles à usiner. L'EDM est particulièrement utile pour les superalliages à base de nickel car le Hastelloy X peut être difficile à usiner conventionnellement dans des petites, profondes ou délicates caractéristiques.
L'EDM peut compléter l'usinage CNC. L'usinage CNC est généralement utilisé pour les grandes surfaces de référence, les brides, les alésages et les faces d'accouplement, tandis que l'EDM peut être utilisée pour les petits trous, les fentes, les passages d'écoulement, les ouvertures de refroidissement et les profils détaillés. Pour les composants de combustion, les buses, les boîtiers d'extrémité chaude et les structures thermiques, l'EDM doit être envisagée lors de l'examen de la conception.
Caractéristique EDM | Pourquoi l'EDM peut être utilisée | Application typique en Hastelloy X |
|---|---|---|
Petits trous | Utile lorsque l'accès au perçage, la rigidité de l'outil ou la taille du trou est difficile | Buses, trous de refroidissement, trous d'évent, caractéristiques de combustion |
Fentes étroites | Peut créer des ouvertures minces difficiles à fraiser | Fixations thermiques, structures d'écoulement, composants d'extrémité chaude |
Détails à parois minces | Réduit la force de coupe mécanique sur les caractéristiques imprimées délicates | Chemises de combustion, boîtiers d'extrémité chaude, structures thermiques légères |
Profils complexes | Prend en charge les géométries difficiles et les régions difficiles d'accès | Boîtiers en superalliage, pièces de direction d'écoulement, matériel thermique personnalisé |
Traitement de surface et finition pour les pièces en Hastelloy X
La post-transformation du Hastelloy X peut inclure le retrait des supports, l'ébavurage, le grenaillage, le polissage, le meulage localisé, le nettoyage, le revêtement ou d'autres traitements de surface selon l'application finale. La finition de surface peut améliorer l'apparence, la rugosité, les performances d'écoulement, le comportement à la corrosion ou la qualité de contact.
Pour les pièces en superalliage de combustion et d'extrémité chaude, les exigences de surface doivent être définies avec soin. Une finition de surface cosmétique peut ne pas suffire si la pièce présente des régions sensibles à la fatigue, des surfaces en contact avec l'écoulement, des faces d'étanchéité, des zones de contact à haute température ou des exigences de revêtement. Les surfaces fonctionnelles peuvent nécessiter un usinage, un polissage, un revêtement ou une inspection après la finition.
Option de finition de surface | Objectif | Cas d'utilisation typique |
|---|---|---|
Retrait des supports | Supprime les structures de support et les zones de connexion au plateau de construction | Toutes les pièces imprimées en Hastelloy X avec supports |
Ébavurage | Supprime les arêtes vives et les bavures d'usinage | Trous usinés, fentes, brides et interfaces d'assemblage |
Grenaillage | Crée une surface plus uniforme et réduit la texture de couche visible | Supports, boîtiers, fixations thermiques, structures d'extrémité chaude |
Polissage | Améliore la douceur sur les surfaces fonctionnelles ou visibles sélectionnées | Surfaces en contact avec l'écoulement, régions d'étanchéité, composants visibles |
Revêtement ou traitement spécial | Prend en charge les exigences spécifiques à l'application en matière de chaleur, corrosion, oxydation, usure ou surface | Pièces aérospatiales, de combustion, énergétiques et industrielles haute température |
Inspection et documentation pour la post-transformation du Hastelloy X
L'inspection et la documentation confirment si les pièces finies en Hastelloy X répondent aux exigences du plan, du matériau, de la post-transformation et de l'application. Étant donné que le traitement thermique, le HIP, l'usinage CNC, l'EDM et la finition de surface peuvent tous affecter l'état final, l'inspection doit être définie avant le début de la production.
La documentation courante peut inclure des rapports dimensionnels, des rapports MMT, des rapports de scan 3D, des registres d'inspection par rayons X ou CT, des rapports FAI, des certificats de matériau, des rapports de traitement thermique, des registres HIP et des registres d'inspection visuelle finale. Pour les pièces de chambre de combustion, les boîtiers d'extrémité chaude, les composants aérospatiaux et les équipements haute température, la planification de l'inspection doit correspondre au niveau de risque de la pièce et aux spécifications du client.
Inspection / Document | Objectif | Quand c'est recommandé |
|---|---|---|
Rapport dimensionnel | Confirme les dimensions principales et les exigences du plan | La plupart des pièces imprimées en Hastelloy X personnalisées |
Rapport MMT | Vérifie les références, les trous de précision, les interfaces usinées et les relations positionnelles | Pièces prêtes à l'assemblage et composants en superalliage à tolérance serrée |
Rapport de scan 3D | Compare la géométrie libre complexe aux données CAO | Boîtiers complexes, buses, structures de combustion à parois minces |
Inspection par rayons X / CT | Vérifie les défauts internes, la porosité, les fissures, les cavités cachées ou les canaux bloqués | Pièces de combustion critiques, canaux internes, structures sensibles à la fatigue, composants à haute fiabilité |
Rapport FAI | Documente les dimensions du premier article avant la production en série | Approbation de prototype, lots pilotes, composants destinés à la production |
Certificat de matériau | Confirme la nuance de matériau, le lot de poudre et la traçabilité | Projets aérospatiaux, énergétiques, de combustion et sensibles à la qualification |
Rapport de traitement thermique | Confirme le processus thermique utilisé après l'impression | Projets haute température, sensibles aux propriétés mécaniques ou contrôlés par le client |
Registre HIP | Confirme le processus de pressage isostatique à chaud lorsque requis | Pièces en Hastelloy X à haute fiabilité et sensibles à la fatigue |
Meilleures pratiques de demande de devis pour les pièces imprimées en 3D en Hastelloy X finies
Pour chiffrer avec précision les pièces imprimées en 3D en Hastelloy X finies, le fournisseur doit comprendre à la fois la géométrie imprimée et les exigences de performance finales. Un modèle 3D aide à évaluer le volume de la pièce, la stratégie de support, l'orientation de construction, l'épaisseur de paroi et l'élimination de la poudre. Un plan 2D définit les dimensions critiques, les références, les filetages, les surfaces d'étanchéité, le traitement thermique, l'inspection et les exigences de documentation.
La meilleure pratique de demande de devis consiste à séparer clairement les caractéristiques critiques de la géométrie imprimée non critique. Cela permet d'éviter les coûts d'usinage inutiles tout en garantissant que les surfaces fonctionnelles répondent aux exigences finales. Pour les pièces de combustion, aérospatiales ou haute température, les conditions de travail et les normes d'inspection doivent être fournies avant le devis.
Pour un devis plus rapide, veuillez fournir les informations suivantes :
Modèle CAO 3D, de préférence aux formats STEP, X_T, IGS ou STL
Plan 2D avec la nuance de matériau, les tolérances, les exigences de référence, les filetages, les surfaces d'étanchéité, la finition de surface, le traitement thermique et les notes d'inspection
Matériau requis, tel que Hastelloy X, GH3536 ou un équivalent approuvé
Quantité pour le prototype, le lot de validation, la production en faible volume ou la commande répétée
Température de travail, cyclage thermique, exposition aux gaz chauds, condition de charge, pression, vibration, fatigue, exposition à l'oxydation, à la corrosion ou environnement de service
Traitement thermique requis, tel que la relaxation des contraintes ou le traitement thermique spécifique au projet
Si le HIP est requis ou doit être évalué pour les exigences de densité interne et de fiabilité
Exigences d'usinage CNC, y compris les faces de montage, les trous, les filetages, les faces de bride, les faces d'étanchéité, les références et les interfaces d'accouplement
Exigences EDM pour les petits trous, les fentes, les caractéristiques d'écoulement, les détails à parois minces ou les régions difficiles à usiner
Exigences de traitement de surface, telles que le retrait des supports, l'ébavurage, le grenaillage, le polissage, le revêtement ou la finition spéciale
Exigences d'inspection, telles que rapport dimensionnel, rapport MMT, rapport de scan 3D, FAI, inspection CT, inspection par rayons X, certificat de matériau, rapport de traitement thermique, registre HIP ou essai de traction
Calendrier de livraison cible et destination d'expédition
Flux de travail de post-transformation guichet unique pour les pièces en Hastelloy X
Un flux de travail guichet unique aide les clients à réduire la coordination des fournisseurs et à améliorer la cohérence des pièces finales. Au lieu de commander des ébauches imprimées auprès d'un fournisseur et de les envoyer à des vendeurs séparés pour le traitement thermique, le HIP, l'usinage, l'EDM, la finition et l'inspection, Neway3DP peut prendre en charge l'ensemble du processus, de l'examen de la fabricabilité à la livraison finale.
Ce flux de travail est particulièrement utile pour les pièces en Hastelloy X de grande valeur où la qualité d'impression, le traitement thermique, la séquence d'usinage, le contrôle des défauts internes, la qualité de surface et la documentation doivent fonctionner ensemble. En planifiant ces étapes avant la production, les clients peuvent réduire le risque de retouche et recevoir des pièces plus proches de l'état d'utilisation finale.
Étape du flux de travail | Objectif | Avantage pour le client |
|---|---|---|
Examen technique | Évaluer la géométrie, la stratégie de support, le traitement thermique, la marge d'usinage et les besoins d'inspection | Réduit le risque de fabrication avant la production |
Fusion sur lit de poudre | Construire une géométrie complexe en superalliage Hastelloy X couche par couche | Prend en charge les parois minces, les canaux internes et les caractéristiques intégrées d'extrémité chaude |
Traitement thermique | Relâcher les contraintes et stabiliser les performances finales | Améliore la fiabilité des pièces de combustion et des superalliages haute température |
HIP si requis | Améliorer la densité interne pour les composants critiques | Prend en charge les applications à haute fiabilité et sensibles à la fatigue |
Usinage CNC | Finir les références, les trous, les filetages, les faces de bride, les faces d'étanchéité et les interfaces d'accouplement | Améliore la précision d'assemblage et l'utilisabilité finale |
EDM | Créer des petits trous, des fentes et des caractéristiques difficiles en superalliage | Prend en charge les buses complexes, les caractéristiques de refroidissement et les détails de précision |
Traitement de surface | Améliorer la rugosité, l'apparence, la résistance à l'oxydation, la résistance à la corrosion ou les surfaces fonctionnelles | Livre des pièces plus proches de l'état d'utilisation finale |
Inspection et documentation | Vérifier les dimensions, la qualité interne, les registres de matériaux et les rapports de processus | Prend en charge les exigences des fournisseurs de pièces imprimées en 3D en Hastelloy X finies |
