ما معلومات التصميم المطلوبة للحصول على عرض سعر لطباعة Hastelloy X ثلاثية الأبعاد؟
ما معلومات التصميم المطلوبة للحصول على عرض سعر لطباعة Hastelloy X ثلاثية الأبعاد؟

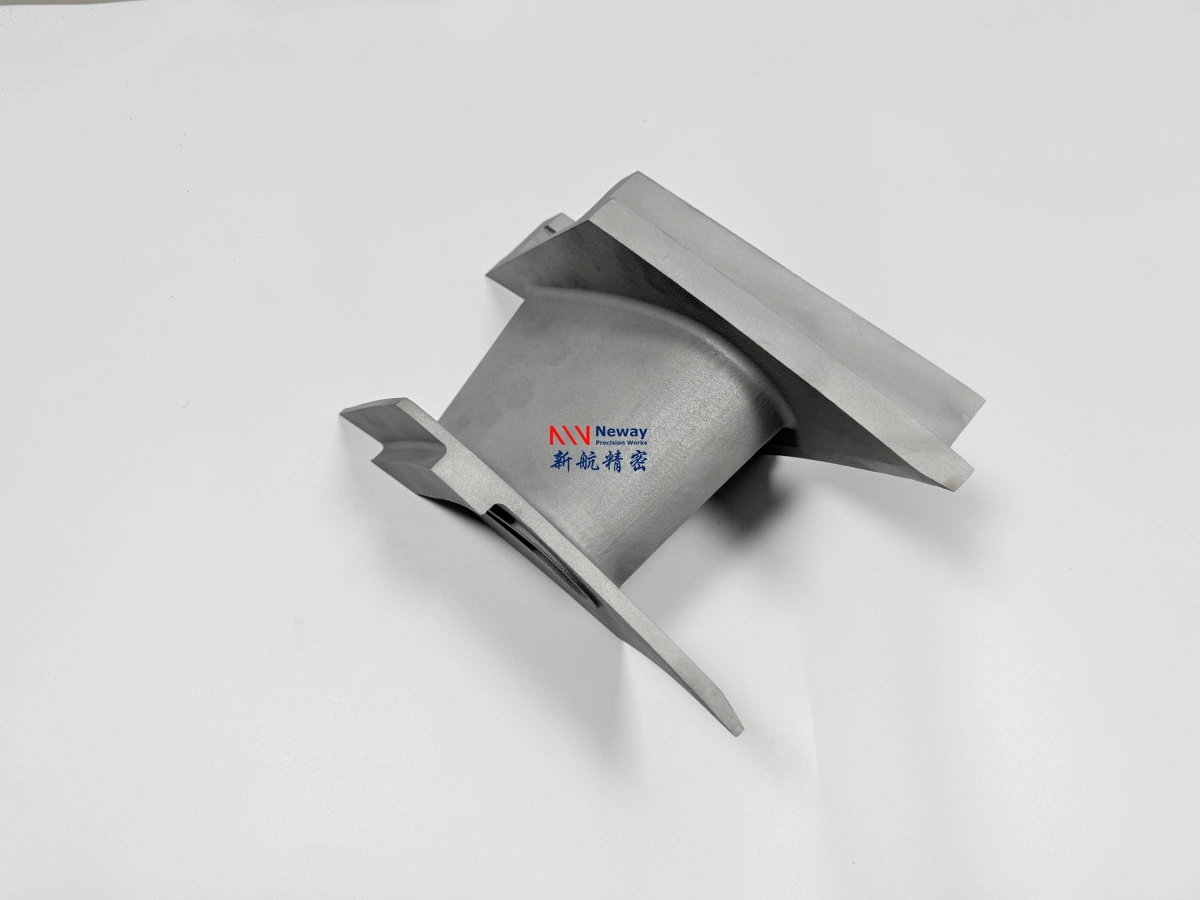

لتلقي عرض سعر دقيق لطباعة Hastelloy X ثلاثية الأبعاد، يجب على العملاء تقديم ملف CAD ثلاثي الأبعاد، ورسم ثنائي الأبعاد، ومتطلبات المادة، والكمية، والتفاوتات المسموح بها، ومتطلبات المعالجة اللاحقة، ومتطلبات الفحص، وبيئة التشغيل، وموعد التسليم المستهدف. ونظرًا لأن سبيكة Hastelloy X، المعروفة أيضًا باسم GH3536، تُستخدم غالبًا للمكونات المتعلقة بدرجات الحرارة العالية، والمقاومة للأكسدة، والدورات الحرارية، والاحتراق، فإن عرض السعر يجب أن يأخذ في الاعتبار ليس فقط الهندسة بل أيضًا درجة الحرارة، والإجهاد الحراري، والأكسدة، والحمل، والتآكل، ومتطلبات التوثيق.
1. الإجابة المباشرة: ما الذي يجب تضمينه في طلب عرض الأسعار (RFQ)؟
يجب أن يتضمن طلب عرض الأسعار الكامل لسبيكة Hastelloy X بيانات الهندسة ومتطلبات الاستخدام النهائي. يُستخدم الملف ثلاثي الأبعاد لتقييم قابلية الطباعة، والحجم، واستراتيجية الدعامات، واتجاه البناء، بينما يحدد الرسم ثنائي الأبعاد التفاوتات المسموح بها، والخيوط، والأبعاد الحرجة، والأسطح المشغولة آليًا، ومتطلبات الفحص.
عنصر طلب عرض الأسعار (RFQ) | لماذا يهم هذا؟ |
|---|---|
ملف CAD ثلاثي الأبعاد | يُستخدم لمراجعة قابلية الطباعة، وتخطيط الدعامات، واتجاه البناء، وحساب حجم المادة |
رسم ثنائي الأبعاد | يحدد التفاوتات المسموح بها، والخيوط، ومرجعيات الإسناد، والأبعاد الحرجة، ومتطلبات السطح |
متطلبات المادة | يؤكد استخدام Hastelloy X / GH3536 أو ما إذا كانت سبيكة عالية الحرارة مكافئة مقبولة |
الكمية | تؤثر على تكلفة الوحدة، وتخطيط البناء، وتكلفة الإعداد، وتخطيط الإنتاج |
ظروف التشغيل | تساعد في تقييم درجة الحرارة، والدورات الحرارية، والأكسدة، والتآكل، والحمل، ومتطلبات عمر الخدمة |
المعالجة اللاحقة | تحدد المعالجة الحرارية، والتلبيد متساوي الضغط (HIP)، والتصنيع باستخدام الحاسب الآلي (CNC)، والتفريغ الكهربائي (EDM)، والمعالجة السطحية، وتكلفة الفحص |
موعد التسليم | يساعد في تقييم جدولة الإنتاج القياسية أو العاجلة |
2. متطلبات الملفات لطباعة Hastelloy X
تُفضل ملفات STEP أو X_T للمراجعة الهندسية لأنها تحافظ على بيانات النموذج الصلب الدقيقة. يمكن استخدام ملفات STL للتقييم الأولي للطباعة، لكنها لا تغني عن الرسم ثنائي الأبعاد عندما تكون الأبعاد الحرجة، أو التفاوتات المسموح بها، أو الخيوط، أو الأسطح المشغولة آليًا مطلوبة.
تُفضل ملفات STEP أو X_T لدراسة قابلية التصنيع ومراجعة عرض السعر
يمكن لملفات STL أو 3MF دعم التقييم الأساسي للطباعة والحجم
يجب تحديد أحدث مراجعة بوضوح
يجب أن تظهر ملفات التجميع كمية القطع وعلاقة التركيب
الرسوم ثنائية الأبعاد مطلوبة عندما تكون التفاوتات المسموح بها، أو الخيوط، أو نقاط الإسناد، أو متطلبات الفحص ذات أهمية

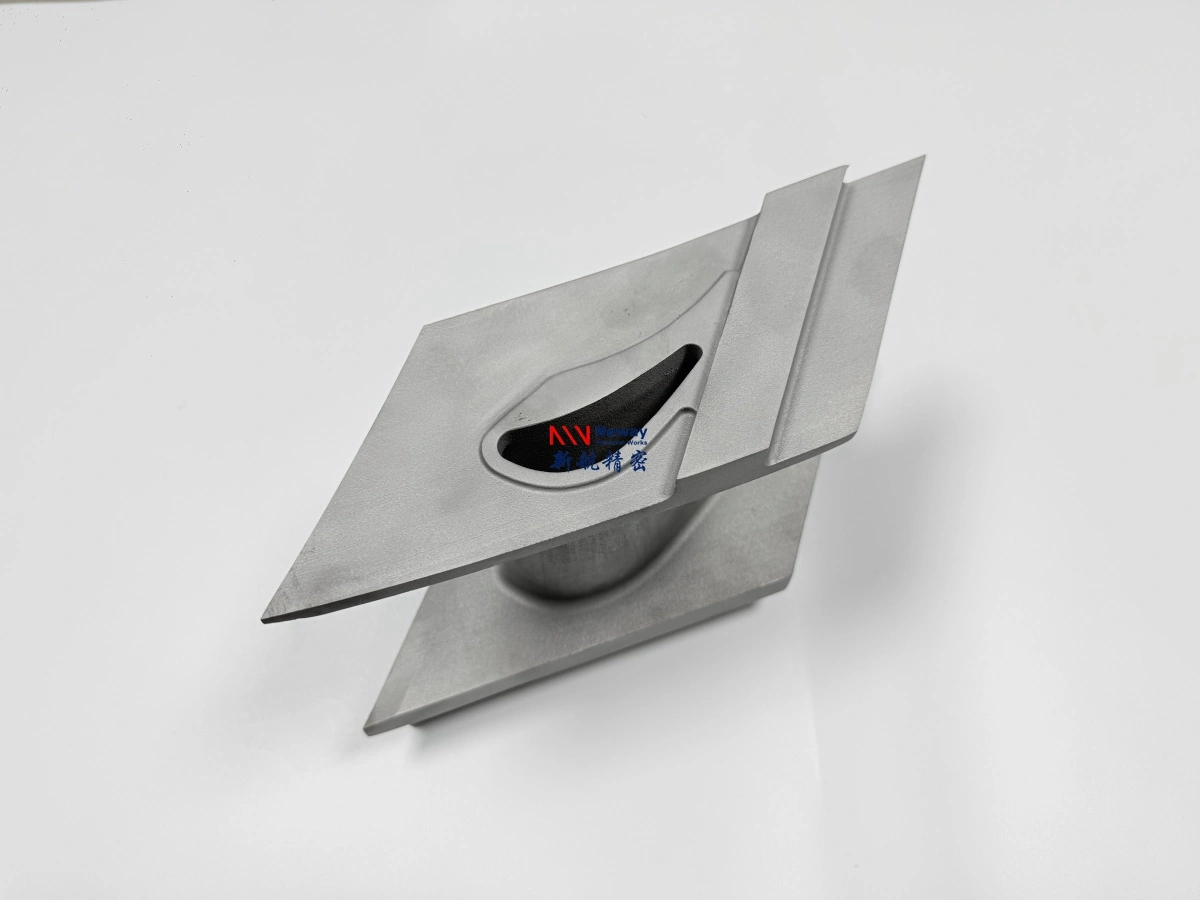

غالبًا ما تُصنع أجزاء Hastelloy X بواسطة انصهار السرير المسحوقي، لذا يجب مراجعة إمكانية الوصول إلى الدعامات، والتدليات، وسمك الجدار، وارتفاع البناء، والقنوات الداخلية، ومسارات إزالة المسحوق قبل تقديم عرض السعر.
3. متطلبات المادة والخيارات المكافئة
يجب أن ينص طلب عرض الأسعار بوضوح على ما إذا كانت المادة المطلوبة هي Hastelloy X، أو GH3536، أو ما إذا كانت سبيكة عالية الحرارة مكافئة قائمة على النيكل مقبولة. يمكن لمتطلبات المادة أن تؤثر على توفر المسحوق، والشهادات، والمعالجة الحرارية، والفحص، والتكلفة، وموعد التسليم.
تحديد ما إذا كان استخدام Hastelloy X إلزاميًا
تأكيد ما إذا كان استخدام GH3536 أو مادة خارقة مكافئة مقبولاً
بيان ما إذا كانت شهادة المادة أو وثائق التركيب الكيميائي مطلوبة
تحديد ما إذا كان الجزء مخصصًا للتحقق من النموذج الأولي، أو اختبار القسم الساخن، أو للاستخدام النهائي في الخدمة
4. متطلبات التفاوتات المسموح بها والتشغيل الآلي
بالنسبة لأجزاء Hastelloy X المخصصة، يجب وضع علامة واضحة على الأبعاد الحرجة في الرسم ثنائي الأبعاد. الأسطح المطبوعة كما هي مناسبة للهندسة المعقدة قريبة الشكل النهائي، لكن أوجه التجميع، والثقوب اللولبية، وأسطح الختم، والثقوب الدقيقة، وأوجه الإسناد، والمناطق ذات التفاوتات الضيقة تتطلب عادةً التصنيع باستخدام الحاسب الآلي (CNC).
الميزة | ملاحظة مقترحة في طلب عرض الأسعار |
|---|---|
ثقوب لولبية | تحديد حجم الخيط، وعمقه، والتفاوت المسموح به، وما إذا كانت الإدراجات أو أشكال الخيوط الخاصة مطلوبة |
أوجه التجميع | وضع علامة على متطلبات الاستواء، والتوازي، والتعامد، ونقطة الإسناد، وخشونة السطح |
أسطح الختم | تحديد خشونة السطح، والاستواء، ومتطلبات الضغط، وطريقة التشطيب النهائية |
مواقع الثقوب والثقوب المجوفة | تحديد تفاوت الموضع، وتفاوت القطر، والاستدارة، ومتطلبات التشغيل الآلي النهائي |
بدل التشغيل الآلي | تأكيد الأسطح التي تتطلب إضافة مادة زائدة للتشغيل اللاحق باستخدام CNC أو EDM |
بالنسبة للفتحات الضيقة، أو ميزات الجدران الرقيقة، أو الأشكال الهندسية الداخلية الصعبة، أو المناطق التي يصعب الوصول إليها، قد يتم أيضًا النظر في التفريغ الكهربائي (EDM) أثناء مراجعة التصنيع.
5. متطلبات الأداء للأجزاء عالية الحرارة
نظرًا لأن سبيكة Hastelloy X تُستخدم غالبًا في بيئات الاحتراق، والغازات الساخنة، والدورات الحرارية، يجب تضمين متطلبات الأداء كلما أمكن ذلك. تساعد هذه التفاصيل في تحديد ما إذا كانت المعالجة الحرارية، أو التلبيد متساوي الضغط (HIP)، أو الاختبارات الميكانيكية، أو الفحص المعزز مطلوبًا.
درجة حرارة العمل والتعرض الأقصى لدرجة الحرارة
تكرار الدورات الحرارية ومعدل التسخين/التبريد
بيئة مؤكسدة، أو احتراق، أو غازات ساخنة، أو تآكل
الحمل الميكانيكي، أو الضغط، أو الاهتزاز، أو التعرض للإجهاد
عمر الخدمة المتوقع أو متطلبات الموثوقية
عامل الأمان، أو خطة التأهيل، أو متطلبات الشهادة إذا انطبقت
6. متطلبات المعالجة اللاحقة والفحص
تؤثر متطلبات المعالجة اللاحقة بشدة على تكلفة طباعة Hastelloy X وموعد التسليم. إذا كان الجزء وظيفيًا، أو رقيق الجدران، أو عالي الحرارة، أو حاسمًا للسلامة، فيجب أن يحدد طلب عرض الأسعار ما إذا كانت المعالجة الحرارية، أو التلبيد متساوي الضغط (HIP)، أو التصنيع باستخدام الحاسب الآلي (CNC)، أو التفريغ الكهربائي (EDM)، أو التشطيب السطحي، أو تقارير الفحص مطلوبة.
المعالجة الحرارية لتخفيف الإجهاد المتبقي والاستقرار الحراري
التلبيد متساوي الضغط (HIP) للأجزاء الحرجة للإجهاد أو أجزاء القسم الساخن عالية الموثوقية
التصنيع باستخدام الحاسب الآلي (CNC) للثقوب الدقيقة، والخيوط، ونقاط الإسناد، وأوجه الختم
التفريغ الكهربائي (EDM) للميزات الداخلية الصعبة، أو الفتحات، أو متطلبات التشغيل اللاحق عالية الصلابة
المعالجة السطحية للخشونة، وسلوك الأكسدة، والحماية من التآكل، أو المظهر النهائي
آلة قياس الإحداثيات (CMM)، والمسح الضوئي ثلاثي الأبعاد، وفحص المقال الأول (FAI)، والتصوير المقطعي المحوسب/الأشعة السينية، وشهادة المادة، وتقرير المعالجة الحرارية، أو تقرير الاختبار الميكانيكي
7. الكمية وموعد التسليم
يجب ذكر الكمية المطلوبة وموعد التسليم المستهدف بوضوح. يتم تسعير النماذج الأولية الفردية، والدفعات الصغيرة، وطلبات الإنتاج المتكرر بشكل مختلف لأن تكلفة الإعداد، وكفاءة التداخل، وإزالة الدعامات، وإزالة المسحوق، وتخطيط المعالجة اللاحقة، ونطاق الفحص يمكن أن تختلف.
نوع الكمية | اعتبار عرض السعر |
|---|---|
نموذج أولي واحد | تكلفة وحدة أعلى بسبب الإعداد لمرة واحدة، وتحضير الطباعة، والمناولة |
دفعة صغيرة | قد تقلل تكلفة الوحدة من خلال مشاركة تحضير البناء وإعداد الآلة |
الطلب السنوي | يساعد في تقييم تسعير الإنتاج المتكرر، والتحكم في العملية، وتخطيط التوريد طويل الأجل |
موعد تسليم عاجل | قد يتطلب جدولة إنتاج خاصة ويجب تأكيدها مبكرًا |
8. الملخص
لطلب عرض سعر لطباعة Hastelloy X ثلاثية الأبعاد بدقة، يجب على العملاء تقديم ملف CAD ثلاثي الأبعاد، ورسم ثنائي الأبعاد، ومتطلبات المادة، والكمية، والتفاوتات المسموح بها، والأسطح المشغولة آليًا، ودرجة حرارة التشغيل، وظروف الدورات الحرارية، وبيئة الأكسدة أو التآكل، وحالة الحمل، واحتياجات المعالجة اللاحقة، ونطاق الفحص، وموعد التسليم المستهدف. تساعد معلومات طلب عرض الأسعار الكاملة المورد في تقييم قابلية الطباعة، والتكلفة، والتسليم، وما إذا كانت سبيكة Hastelloy X / GH3536 أو سبيكة خارقة أخرى هي الخيار الصحيح.
إذا كنت بحاجة إلى مورد لأجزاء GH3536 مخصصة، قم بتقديم نموذجك ثلاثي الأبعاد، ورسمك ثنائي الأبعاد، والكمية، وظروف التشغيل، ومتطلبات التفاوتات المسموح بها، واحتياجات المعالجة اللاحقة، ومتطلبات الفحص، وهدف التسليم حتى يمكن تقديم عرض سعر دقيق لمسار التصنيع الصحيح من خلال خدمة الطباعة ثلاثية الأبعاد.
