أجزاء مطبوعة ثلاثية الأبعاد من سبيكة Hastelloy X لتطبيقات الاحتراق والفضاء والطاقة

أجزاء مطبوعة ثلاثية الأبعاد من سبيكة Hastelloy X لتطبيقات الاحتراق والفضاء والطاقة

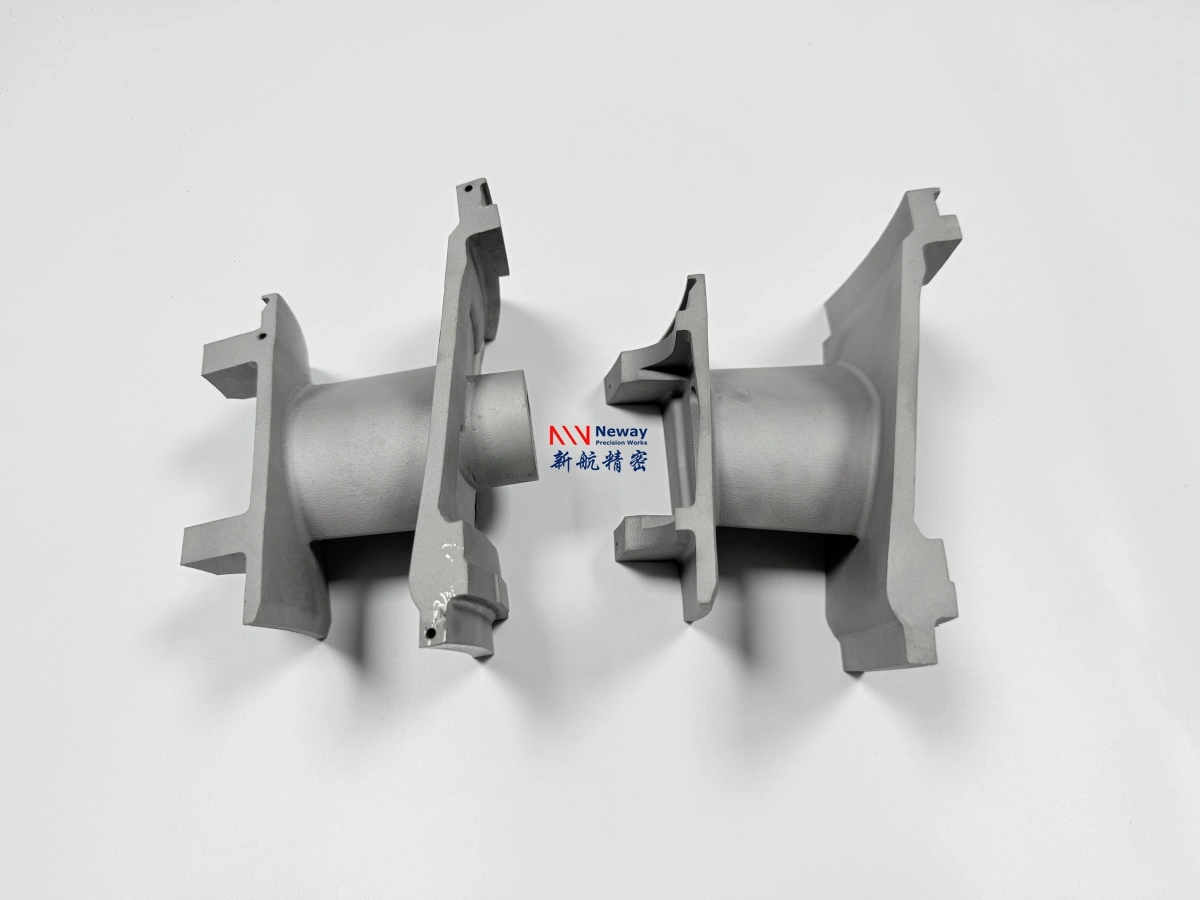

تُستخدم الأجزاء المطبوعة ثلاثية الأبعاد من سبيكة Hastelloy X في تطبيقات الاحتراق والفضاء والطاقة حيث يجب أن تقاوم المكونات الأكسدة عالية الحرارة، والدورات الحرارية، والتعرض للغازات المسببة للتآكل، والإجهاد الميكانيكي. تُعرف أيضًا باسم GH3536 في الصين، وسبيكة Hastelloy X هي سبيكة فائقة قائمة على النيكل مناسبة لأجزاء غرف الاحتراق، والفوهات، وهياكل المقاطع الساخنة، ودعامات المحرك الطرفية، وتجهيزات الحرارة، والمكونات الصناعية عالية الحرارة.

في Neway3DP، نقوم بتصنيع أجزاء مطبوعة من سبيكة Hastelloy X لمكونات الاحتراق المخصصة، وهياكل النهاية الساخنة للفضاء، وأجزاء معدات الطاقة، وتجهيزات مقاومة الحرارة، والتجميعات الحرارية المعقدة. يمكن لخدمتنا الجمع بين انصهار السرير المسحوقي، والمعالجة الحرارية، وتقييم HIP، والتصنيع باستخدام الحاسب الآلي (CNC)، والتفريغ الكهربائي (EDM)، والمعالجة السطحية، والفحص، والتوثيق لمكونات السبائك الفائقة الوظيفية.

بالنسبة للمشترين الذين يبحثون عن مصنع لمكونات احتراق من سبيكة Hastelloy X أو مورد لأجزاء مطبوعة ثلاثية الأبعاد من السبائك الفائقة المخصصة، فإن المفتاح ليس فقط توفر المواد. يجب أن يفهم المورد درجة حرارة العمل، وبيئة الأكسدة، والدورات الحرارية، وإزالة الدعامات، وتنظيف المسحوق، والمعالجة اللاحقة، وبدل التصنيع، وفحص الجودة الداخلي، والتوثيق النهائي قبل تأكيد مسار التصنيع.

لماذا تُستخدم سبيكة Hastelloy X في تطبيقات المقاطع الساخنة

تُستخدم سبيكة Hastelloy X في تطبيقات المقاطع الساخنة لأنها توفر قوة عالية الحرارة، ومقاومة الأكسدة، ومقاومة الإجهاد الحراري، ومقاومة التآكل في بيئات الاحتراق والدورات الحرارية الصعبة. تجعل هذه الخصائص المادة مناسبة للمكونات المعرضة للغازات الساخنة، والتسخين والتبريد المتكررين، ونواتج الاحتراق، وظروف الخدمة الصناعية عالية الحرارة.

بالنسبة لتطبيقات الاحتراق والفضاء، عادة ما يكون اختيار المواد مدفوعًا بموثوقية الخدمة وليس فقط بتكلفة المواد الخام. قد يتم اختيار سبيكة Hastelloy X عندما لا يوفر الفولاذ المقاوم للصدأ مقاومة كافية للأكسدة، ولا يمكن للألمنيوم تحمل درجة الحرارة، ويتطلب الجزء سبيكة فائقة قائمة على النيكل ذات أداء جيد للغازات الساخنة وقابلية للتصنيع.

التطبيقات النموذجية لأجزاء سبيكة Hastelloy X المطبوعة في مجال الفضاء

في الفضاء والطيران، تُستخدم أجزاء سبيكة Hastelloy X المطبوعة حيث تكون مقاومة الحرارة، ومقاومة الأكسدة، وأداء الدورات الحرارية أمرًا مهمًا. تشمل التطبيقات النموذجية مكونات غرفة الاحتراق، والفوهات، وريش التوجيه أو هياكل توجيه التدفق، وأغلفة النهاية الساخنة، ودعامات المحرك الطرفية، والدروع الحرارية، ومعدات الاختبار.

مقارنة بالتصنيع التقليدي، يمكن أن تكون الطباعة ثلاثية الأبعاد ذات قيمة عندما يتضمن مكون الفضاء جدرانًا رقيقة، أو ميزات متكاملة، أو قنوات داخلية، أو ممرات منحنية، أو هندسة تتطلب خلاف ذلك لحام قطع متعددة معًا. يمكن أن يقلل هذا من خطوات التجميع ويدعم التحقق السريع من التصميم لمكونات سبيكة Hastelloy X المخصصة للفضاء.

تطبيقات الطاقة والصناعة

غالبًا ما تتعرض أجزاء احتراق سبيكة Hastelloy X ومكونات معدات الطاقة لدرجات حرارة عالية، وغازات ساخنة، وأكسدة، وضغط، ودورات حرارية متكررة. تكون الطباعة ثلاثية الأبعاد مفيدة عندما يتضمن الجزء مسارات تدفق داخلية معقدة، أو هياكل حرارية متكاملة، أو ميزات خفيفة الوزن، أو هندسة يصعب تشغيلها آليًا أو لحامها من مخزون السبائك الفائقة التقليدي.

لتطبيقات الطاقة والكهرباء**، يمكن أن تدعم طباعة سبيكة Hastelloy X ثلاثية الأبعاد معدات الاحتراق، والأجزاء المساعدة للتوربينات الغازية، وتجهيزات المعالجة الحرارية، والهياكل المقاومة للحرارة، ومكونات التحقق الحراري، وأجزاء السبائك الفائقة الصناعية المخصصة. يجب اختيار مسار التصنيع النهائي بناءً على درجة حرارة العمل، وبيئة الغاز، والحمل، والدورات الحرارية، والتعرض للتآكل، ومتطلبات الفحص.

فوائد الطباعة ثلاثية الأبعاد لمكونات سبيكة Hastelloy X الفائقة

توفر الطباعة ثلاثية الأبعاد عدة مزايا لمكونات سبيكة Hastelloy X الفائقة. نظرًا لأن السبائك الفائقة القائمة على النيكل يصعب تشغيلها آليًا من المخزون الصلب وهي مكلفة، يمكن لانصهار السرير المسحوقي تقليل هدر المواد وتصنيع أجزاء قريبة من الشكل النهائي ذات هندسة معقدة. هذا مفيد بشكل خاص لمكونات الاحتراق والفضاء والطاقة عالية القيمة.

يمكن للتصنيع الإضافي أيضًا تقليل اللحام والتجميع من خلال دمج ميزات متعددة في مكون مطبوع واحد. يمكن بناء قنوات التدفق الداخلية، وميزات التبريد، والهياكل خفيفة الوزن، والجدران الرقيقة، وميزات التثبيت مباشرة في الجزء، مما يساعد المهندسين على تقصير دورات النماذج الأولية واختبار التصاميم الحرارية المتقدمة بشكل أسرع.

تحديات التصنيع لأجزاء سبيكة Hastelloy X المطبوعة ثلاثية الأبعاد

تتطلب أجزاء سبيكة Hastelloy X المطبوعة ثلاثية الأبعاد تحكمًا دقيقًا في التصنيع لأن انصهار السرير المسحوقي للسبائك الفائقة ينطوي على مدخلات حرارية عالية، وانصهار وتصلب متكررين، ومتطلبات دعامات معقدة. يجب مراجعة الإجهاد الحراري، والتشوه، وإزالة الدعامات، وتنظيف المسحوق، والمعالجة اللاحقة قبل الإنتاج.

يمكن أن تكون مكونات الاحتراق ذات الجدران الرقيقة وهياكل النهاية الساخنة حساسة للتشوه. يجب تصميم القنوات الداخلية مع إمكانية الوصول لإزالة المسحوق. عادة ما تتطلب أوجه الختم الحرجة، والثقوب، والخيوط، والأسطح المرجعية تشغيلًا آليًا باستخدام الحاسب الآلي (CNC) أو تفريغًا كهربائيًا (EDM). بالنسبة للأجزاء عالية الموثوقية، قد يتم تقييم الضغط المتساوي الحرارة (HIP) جنبًا إلى جنب مع فحص CT أو الأشعة السينية.

مراقبة الجودة لأجزاء GH3536 للفضاء والاحتراق

مراقبة الجودة مهمة لأجزاء GH3536 للفضاء، ومكونات الاحتراق، وأجزاء معدات الطاقة لأن هذه المكونات قد تعمل تحت ظروف الحرارة، والأكسدة، والاهتزاز، والدورات الحرارية. يجب تخطيط الفحص بناءً على متطلبات الرسم، ومخاطر الميزات الداخلية، ومسار المعالجة اللاحقة، ومعايير جودة العميل.

تشمل عناصر مراقبة الجودة الشائعة فحص الأبعاد، وتقارير CMM، والمسح الضوئي ثلاثي الأبعاد، وفحص الأشعة السينية، وفحص CT، وفحص العينة الأولى، وشهادات المواد، وسجلات المعالجة الحرارية، والفحص البصري النهائي. بالنسبة لغرف الاحتراق، والفوهات، ومكونات التدفق الداخلي، قد يتم النظر في فحص متقدم للتحقق من الجودة الداخلية وإزالة المسحوق.

دليل اختيار المواد: سبيكة Hastelloy X مقابل Inconel 718 و 625 و Haynes 188

ليست سبيكة Hastelloy X الخيار الوحيد للسبائك الفائقة القابلة للطباعة. يجب أن يعتمد اختيار المواد على درجة حرارة العمل، وبيئة الأكسدة، والتعرض للتآكل، والحمل، والدورات الحرارية، ومتطلبات التعب، وقابلية الطباعة، ومسار المعالجة اللاحقة، والهدف من التكلفة. يتم وضع السبائك الفائقة المختلفة لأولويات تطبيق مختلفة.

لمقارنة أوسع، يمكن النظر في Inconel 718، وInconel 625، وHaynes 188 اعتمادًا على ما إذا كان المشروع يعطي الأولوية لقوة درجة الحرارة العالية، أو مقاومة التآكل، أو مقاومة أكسدة الغازات الساخنة، أو أداء الخدمة الشديدة.

قائمة مرجعية لطلب عرض سعر (RFQ) لأجزاء سبيكة Hastelloy X للفضاء والاحتراق والطاقة

لتقديم عرض سعر دقيق لأجزاء سبيكة Hastelloy X للفضاء أو الاحتراق أو الطاقة، يحتاج المورد إلى فهم بيئة التطبيق الكاملة. يساعد النموذج ثلاثي الأبعاد في مراجعة الهندسة، وهيكل الدعامة، والقنوات الداخلية، وسمك الجدار، وقابلية الطباعة. يؤكد الرسم ثنائي الأبعاد المادة، والتفاوتات، والنقاط المرجعية، والمعالجة الحرارية، والمعالجة اللاحقة، والفحص، ومتطلبات التوثيق.

لسرعة الحصول على عرض السعر، يرجى تقديم المعلومات التالية:

نموذج CAD ثلاثي الأبعاد، يفضل بصيغة STEP أو X_T أو IGS أو STL

رسم ثنائي الأبعاد مع درجة المادة، والتفاوتات، ومتطلبات النقاط المرجعية، والخيوط، وتشطيب السطح، والمعالجة الحرارية، وملاحظات الفحص

المادة المطلوبة، مثل Hastelloy X أو GH3536 أو Inconel 718 أو Inconel 625 أو Haynes 188، أو ما يعادلها المعتمد

الكمية للنموذج الأولي، أو دفعة التحقق، أو الإنتاج منخفض الحجم، أو الطلب المتكرر

درجة حرارة العمل، والدورات الحرارية، والتعرض للغازات الساخنة، وبيئة الأكسدة، والحمل، والضغط، والاهتزاز، والتعب، أو التعرض للتآكل

المعالجة اللاحقة المطلوبة، مثل المعالجة الحرارية، أو HIP، أو التصنيع باستخدام الحاسب الآلي (CNC)، أو التفريغ الكهربائي (EDM)، أو التلميع، أو الكشط، أو المعالجة السطحية

متطلبات الفحص، مثل تقرير الأبعاد، أو تقرير CMM، أو المسح الضوئي ثلاثي الأبعاد، أو FAI، أو فحص CT، أو فحص الأشعة السينية، أو شهادة المواد، أو سجل المعالجة الحرارية، أو اختبار الشد

جدول التسليم المستهدف ووجهة الشحن

لماذا تعمل مع Neway3DP لأجزاء تطبيقات سبيكة Hastelloy X؟

يدعم Neway3DP أجزاء سبيكة Hastelloy X المخصصة للفضاء، ومكونات الاحتراق، وأجزاء معدات الطاقة من مراجعة التصميم حتى التسليم النهائي. خدمتنا مناسبة لأجزاء السبائك الفائقة عالية القيمة التي تحتاج إلى طباعة انصهار السرير المسحوقي، والمعالجة الحرارية، وتقييم HIP، والتصنيع باستخدام الحاسب الآلي (CNC)، والتفريغ الكهربائي (EDM)، والتشطيب السطحي، والفحص، والتوثيق.

من خلال الجمع بين اختيار مواد السبائك الفائقة، والتصنيع الإضافي، والمعالجة اللاحقة، وفحص الجودة، يمكن لـ Neway3DP مساعدة العملاء في الحصول على أجزاء مطبوعة ثلاثية الأبعاد من السبائك الفائقة المخصصة التي تكون أقرب إلى حالة الاستخدام النهائي بدلاً من كونها مجرد فراغات مطبوعة خام. هذا النهج الشامل ذو قيمة للمشاريع المعقدة في مجالات الاحتراق والفضاء والطاقة ذات المتطلبات التقنية الصارمة.

الأسئلة الشائعة

1. هل تعتبر سبيكة Hastelloy X جيدة للأجزاء المطبوعة ثلاثية الأبعاد عالية الحرارة؟

2. كم تبلغ تكلفة طباعة سبيكة Hastelloy X ثلاثية الأبعاد؟

3. سبيكة Hastelloy X مقابل Inconel 718: أي السبائك الفائقة أفضل للطباعة ثلاثية الأبعاد؟

4. هل تتطلب طباعة سبيكة Hastelloy X ثلاثية الأبعاد معالجة حرارية أو HIP؟

5. ما معلومات التصميم المطلوبة لعرض سعر طباعة سبيكة Hastelloy X ثلاثية الأبعاد؟
