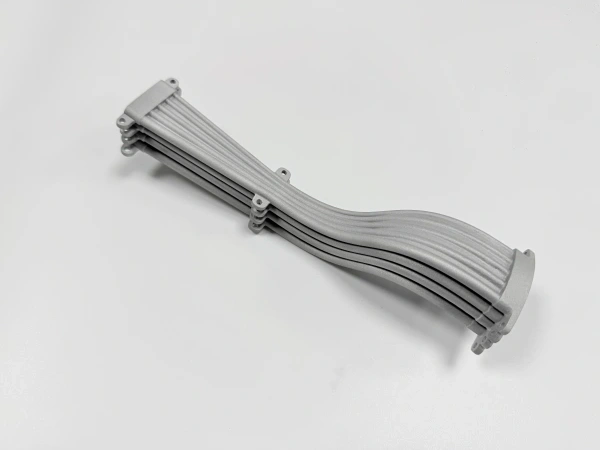

Composants structurels EBAM : examen rentable de la fabrication additive métallique
Les composants structurels EBAM doivent être évalués comme des candidats pour la fabrication métallique à grande échelle, et non comme de petites pièces imprimées en 3D détaillées. L'acheteur compare généralement une ébauche proche de la forme finale déposée à l'usinage à partir d'une billette, à des assemblages soudés fabriqués ou à une voie de moulage à faible volume. La question utile est de savoir si l'EBAM peut réduire les déchets, l'outillage ou la complexité de construction tout en laissant suffisamment de matière pour l'usinage final et l'inspection.
Une production rentable dépend de la frontière entre le matériau déposé et la géométrie finie. L'EBAM peut être utile lorsque le composant possède une masse structurelle importante, des nervures ajoutées, des sections épaisses ou un volume de matériau dont l'enlèvement à partir d'une billette serait coûteux. Cela peut ne pas aider lorsque chaque surface nécessite un usinage de précision ou lorsque la géométrie de la pièce est déjà assez simple pour un CNC conventionnel.
Neway examine les demandes EBAM et liées à la déposition d'énergie dirigée en vérifiant le matériau, la taille de la structure, l'apport de chaleur, la marge d'usinage, le traitement thermique et les preuves nécessaires pour l'acceptation. Le devis doit préciser si l'acheteur souhaite une ébauche déposée, un composant semi-fini ou une pièce structurelle finie.
Où l'EBAM s'intègre dans l'approvisionnement en composants structurels
La fabrication additive par faisceau d'électrons est particulièrement utile à discuter lorsque la pièce est suffisamment grande pour que l'enlèvement de matière, la fabrication par soudure ou le coût de l'outillage deviennent un problème d'achat sérieux. Les supports structurels, les boîtiers, les cadres, les nervures épaisses, les ébauches proches de la forme finale et les grandes formes en superalliages ou en titane peuvent mériter un examen lorsque la géométrie et le matériau sont appropriés.
L'EBAM n'est pas un raccourci vers la tolérance finale. Il s'apparente davantage à une voie de création d'ébauches métalliques qui peut réduire les déchets de matières premières ou créer une forme difficile à usiner à partir d'un seul bloc. Le composant fini dépend toujours de la gestion des contraintes, de l'accès à l'usinage, de la préparation des références, de la finition de surface et de l'inspection d'acceptation.
Les acheteurs doivent définir si le composant supporte une charge, positionne un assemblage, contient des fluides ou des limites de pression, ou sert de structure de test. Une pièce structurelle porteuse nécessite une documentation différente de celle d'une ébauche de démonstration visuelle. Une pièce destinée à l'aérospatiale, à l'énergie ou aux machines industrielles doit être examinée par rapport au plan et aux spécifications de l'acheteur plutôt que d'être supposée qualifiée par le nom du procédé.
L'examen doit également identifier quelles caractéristiques rendent l'EBAM digne d'intérêt. Un renfort local épais, de grands réseaux de nervures, une accumulation importante de matériau et l'enlèvement coûteux de stocks d'alliages sont des signaux plus forts que de petits détails cosmétiques. Si la pièce dépend de canaux fins, de petits trous filetés ou de parois minces de précision, l'acheteur devrait comparer une autre voie additive ou un assemblage usiné avant de s'engager dans l'EBAM.
Les économies de coûts proviennent généralement de la stratégie matérielle
L'EBAM devient commercialement intéressant lorsqu'il modifie l'utilisation des matériaux. Si une pièce finale nécessitait l'enlèvement d'une grande quantité de titane coûteux, d'alliage de nickel ou d'acier inoxydable, une ébauche déposée proche de la forme finale peut réduire les déchets. Si un composant nécessiterait autrement un assemblage par soudure de plusieurs sections épaisses, l'EBAM peut réduire la complexité de l'assemblage. Si la pièce finale est un prisme simple ou un arbre, la même voie peut ajouter des coûts au lieu de les réduire.
L'examen des coûts doit inclure la matière première, le temps de déposition, la préparation des montages, le traitement thermique, l'usinage CNC, l'inspection et la manutention. Un prix bas pour une ébauche déposée n'est pas utile si l'ébauche ne dispose pas de suffisamment de matière pour l'usinage final ou nécessite des retouches inattendues après un mouvement thermique. Les achats doivent comparer le coût de la pièce finie, et non seulement le coût du métal déposé.
La quantité modifie la comparaison. Un prototype peut être justifié en évitant l'outillage et en réduisant les déchets de billettes. Un petit lot répétitif peut justifier de meilleurs montages et un processus d'usinage stable. Des volumes plus élevés peuvent pousser l'acheteur vers le moulage, le forgeage ou une voie de fabrication dédiée si le coût de l'outillage peut être réparti sur la commande. L'EBAM doit être examiné comme une voie dans cette courbe de coûts, et non comme un remplacement automatique pour chaque processus de fabrication structurelle.
Cas d'approvisionnement structurel | Pourquoi l'EBAM peut aider | Risque de coût à confirmer | Meilleure voie si le risque domine |
|---|---|---|---|
Grande ébauche en titane ou en nickel | Peut réduire les déchets par rapport à l'usinage à partir de stocks surdimensionnés. | Marge d'usinage, apport de chaleur et documentation matérielle. | Voie billette CNC si la géométrie est simple et que le stock est disponible. |
Structure épaisse à nervures | Permet de construire le matériau uniquement là où la structure est nécessaire. | Distorsion, accès aux références et fraisage final des surfaces de contact. | Fabrication ou moulage si le volume répétitif soutient l'outillage ou les montages. |
Prototype structurel à faible volume | Peut éviter l'outillage dur tout en maintenant une voie métallique à l'examen. | Le niveau d'acceptation du prototype peut différer de l'acceptation en production. | PBF, CNC ou assemblage soudé si la pièce est plus petite ou plus détaillée. |
Réparation ou accumulation ajoutée | Permet d'ajouter du métal à une zone sélectionnée au lieu de remplacer toute la pièce. | Matériau de base, zone endommagée, dilution et méthode d'inspection finale. | Soudage, remplacement ou usinage si la limite de réparation est floue. |
La taille de construction, l'apport de chaleur et la stratégie de montage sont liés
Les grands composants structurels ne mettent pas seulement au défi l'enveloppe de la machine. Ils mettent au défi le contrôle thermique et le maintien de la pièce. L'apport de chaleur peut déplacer de longues sections, déformer des brides ou modifier la quantité de matière restante pour l'usinage final. Des montages peuvent être nécessaires pendant la déposition, le traitement thermique ou l'usinage, et ces montages peuvent affecter le coût autant que le volume de déposition.
L'acheteur doit identifier les surfaces qui deviennent des références, les caractéristiques qui supportent la charge et les zones qui peuvent rester dans un état déposé. Si chaque paroi extérieure est traitée comme une surface finie, le devis inclura beaucoup plus d'usinage. Si les surfaces non critiques sont autorisées à rester telles que déposées ou simplement fondues, la voie peut devenir plus pratique.
Pour les composants structurels EBAM, la direction de construction doit être discutée avec la direction d'usinage. Une direction de déposition pratique peut laisser un alésage important ou une face difficile d'accès. Une direction d'usinage pratique peut nécessiter un stock de déposition supplémentaire ou des tampons temporaires. Ces décisions doivent être prises avant le bon de commande, et non après la construction de l'ébauche.
La manutention est un autre élément de coût pratique. Les grands composants déposés peuvent nécessiter des points de levage, une protection d'expédition, des montages d'usinage ou un stock temporaire qui sera retiré plus tard. Si l'acheteur omet ces besoins dans la demande de prix, deux fournisseurs peuvent citer des périmètres différents tout en semblant citer le même composant structurel EBAM.
L'usinage postérieur définit le prix réel du composant
L'usinage CNC fait généralement partie du plan de pièce finie EBAM. Les alésages, les fentes, les filetages, les faces d'étanchéité, les patins de localisation, les sièges de roulements et les surfaces de montage de précision doivent être créés ou finis après la déposition et le traitement thermique. Le dessin doit séparer la masse structurelle des interfaces fonctionnelles afin que l'effort d'usinage ne soit pas appliqué par défaut à chaque surface.
Un traitement thermique ou une relaxation des contraintes peuvent être discutés lorsque la contrainte résiduelle, la stabilité du matériau ou les exigences d'application le rendent nécessaire. La voie exacte dépend de la nuance de matériau et de la spécification de l'acheteur. Le traitement thermique doit être listé comme requis, optionnel ou spécifié par l'acheteur. Il ne doit pas être supposé pour chaque prototype ou omis pour une pièce nécessitant une stabilité avant l'usinage CNC final.
Opération de pièce finie | Pourquoi cela peut être requis | Décision de l'acheteur avant le devis | Risque en cas d'omission |
|---|---|---|---|
Préparation des références | Crée des références fiables pour l'usinage et l'inspection finaux. | Quelles faces ou quels patins contrôlent le dessin. | La pièce ne peut pas être positionnée de manière cohérente après la déposition. |
Relaxation des contraintes ou traitement thermique | Réduit le risque de mouvement avant l'usinage de finition lorsque spécifié. | Requis par le dessin, optionnel pour le prototype, ou non nécessaire. | Les dimensions finales peuvent se déplacer lors des opérations ultérieures. |
Ébauche et finition CNC | Transforme l'ébauche déposée en géométrie fonctionnelle. | Quelles surfaces nécessitent une tolérance et une finition de surface finales. | Le devis peut sous-estimer le coût de la pièce finie. |
Inspection dimensionnelle | Confirme les références, les alésages, la position et les interfaces d'assemblage. | Portée de la MMT, dimensions critiques et format du rapport. | Les preuves d'acceptation peuvent ne pas correspondre au bon de commande. |
L'inspection doit correspondre à l'acceptation structurelle
L'inspection des composants structurels EBAM doit suivre l'utilisation prévue de la pièce. Une ébauche brute peut nécessiter des contrôles dimensionnels uniquement sur la marge de matière et l'enveloppe. Un composant fini peut nécessiter une MMT, des enregistrements de matériaux, des enregistrements de traitement thermique, un examen visuel, des END ou des documents spécifiés par l'acheteur. Une pièce réparée peut nécessiter des preuves de l'état avant et après, des contrôles de contour final et des critères d'acceptation pour la zone réparée.
Les acheteurs doivent éviter d'ajouter l'inspection uniquement comme une note générale. Si la fatigue, la pression, la température ou le chemin de charge critique sont importants, indiquez quelles preuves sont requises. Si le composant est destiné à un projet aérospatial ou énergétique, l'acheteur doit fournir le dessin directeur, la spécification et les exigences de qualification. Neway peut soutenir l'examen de la fabrication, mais la qualification réglementaire ou d'application reste soumise aux exigences de l'acheteur et à l'approbation technique.
Que envoyer pour une demande de prix structurelle EBAM
Pour un examen de production EBAM, envoyez le modèle STEP, le dessin 2D, la nuance de matériau, la quantité finale, le stade de prototype ou de faible volume, l'enveloppe maximale de la pièce, les zones porteuses, les interfaces finies, les attentes de marge d'usinage, les exigences de traitement thermique ou de relaxation des contraintes, la finition de surface, les registres d'inspection et l'environnement d'application. Si le devis concerne une réparation, ajoutez le matériau du composant de base, l'état endommagé, les limites d'enlèvement, la zone d'accumulation et la norme d'acceptation.
Un devis EBAM rentable doit indiquer si Neway tarife uniquement l'ébauche déposée, un composant semi-fini usiné ou une pièce finie complète. Ce périmètre protège à la fois les achats et l'ingénierie de la comparaison d'un prix d'ébauche avec un prix de pièce finie.
