معالجة حرارية، وتشغيل CNC، وإنهاء سطحي لأجزاء AlMgScZr المطبوعة ثلاثية الأبعاد
معالجة حرارية، وتشغيل CNC، وإنهاء سطحي لأجزاء AlMgScZr المطبوعة ثلاثية الأبعاد

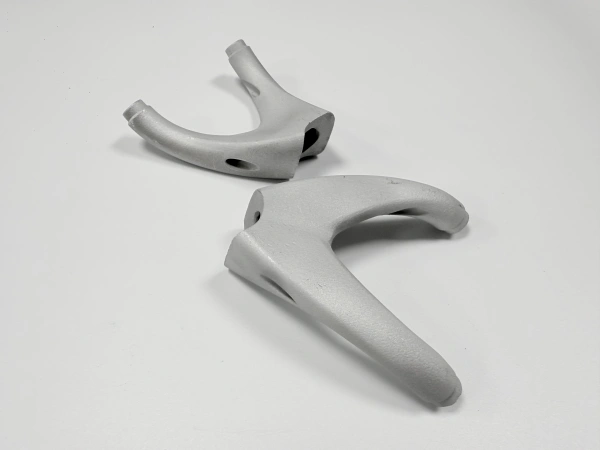

تُستخدم أجزاء AlMgScZr المطبوعة ثلاثية الأبعاد غالبًا في الهياكل خفيفة الوزن عالية القوة، لذا فإن المعالجة اللاحقة ليست مجرد خطوة تجميلية. بعد عملية الانصهار في سرير المسحوق، قد تتطلب أجزاء الألومنيوم من نوع Scalmalloy معالجة حرارية، وإزالة الدعامات، وتشغيل CNC، وإنهاءً سطحيًا، وفحصًا للأبعاد، وأحيانًا تقييم HIP لتلبية متطلبات الهيكل والتجميع النهائية.
في Neway3DP، نقدم أجزاء مطبوعة من Scalmalloy مع دعم كامل لتصنيع المراحل اللاحقة. يمكن لعمليتنا الجمع بين الطباعة ثلاثية الأبعاد للمعادن، والمعالجة الحرارية، وتشغيل CNC، والمعالجة السطحية، والفحص، والتسليم النهائي لأجزاء AlMgScZr المطبوعة ثلاثية الأبعاد المستخدمة في تطبيقات الفضاء الجوي، والروبوتات، وسباق السيارات، والمركبات الجوية غير المأهولة (UAV)، والهندسة عالية الأداء.
بالنسبة للمشترين الذين يقيمون طباعة Scalmalloy ثلاثية الأبعاد مع تشغيل CNC، يكمن المفتاح في تحديد متطلبات الجزء النهائي قبل الإنتاج. يجب مراجعة الأسطح الحرجة، والثقوب، والخيوط، ومقاعد المحامل، ومناطق الختم، والإنهاء السطحي، واتجاه الحمل، ومتطلبات الفحص معًا حتى يمكن تسليم الجزء المطبوع كمكون وظيفي وليس فقط كشبه فارغ قريب من الشكل النهائي.
لماذا تعتبر المعالجة اللاحقة مهمة لأجزاء AlMgScZr المطبوعة
تعتبر المعالجة اللاحقة مهمة لأن أجزاء الألومنيوم المطبوعة عالية القوة يجب أن تلبي المتطلبات الأبعادية والميكانيكية والسطحية بعد الطباعة. يمكن للانصهار في سرير المسحوق إنتاج هياكل معقدة من AlMgScZr، ولكن الحالة كما تم طباعتها قد تشمل إجهادًا متبقيًا، وعلامات دعامات، وخشونة سطحية، وتباينًا في الأبعاد، وميزات وظيفية غير منتهية.
بالنسبة للهياكل خفيفة الوزن الحاملة للأحمال، يمكن أن تؤثر هذه المشكلات على دقة التجميع، وموثوقية التعب، وأداء الجزء النهائي. تساعد المعالجة الحرارية في تثبيت المادة وتقليل خطر التشوه. ينشئ تشغيل CNC ميزات وظيفية دقيقة. يحسن الإنهاء السطحي المظهر، والخشونة، ومقاومة التآكل، أو سلوك التلامس. يؤكد الفحص ما إذا كان الجزء النهائي يلبي الرسم الهندسي.
الحالة كما تم طباعتها | لماذا هذا مهم | مسار المعالجة اللاحقة الشائع |
|---|---|---|
إجهاد متبقي | قد يسبب تشوهًا أثناء إزالة الدعامات، أو المعالجة الحرارية، أو تشغيل CNC، أو أثناء الخدمة | استراتيجية تخفيف الإجهاد أو المعالجة الحرارية |
علامات الدعامات | قد تكون الأسطح المدعمة خشنة أو غير مناسبة لمناطق التلامس الهيكلية | إزالة الدعامات، والطحن، والسفع الرملي، والتلميع، وتشغيل CNC |
خشونة السطح | قد تؤثر على المظهر، وحساسية التعب، والختم، أو سلوك الاحتكاك | المعالجة السطحية، والتلميع، والسفع الرملي، والتشغيل الموضعي |
تباين الأبعاد | قد لا تلبي نقاط المرجع، والثقوب، والأسطح المتلامسة كما تم طباعتها متطلبات التجميع الدقيق | تشغيل CNC، والمسح الضوئي ثلاثي الأبعاد، وفحص CMM |
خطر العيوب الداخلية | قد تكون المسامية أو العيوب المخفية مهمة للأجزاء الهيكلية الحساسة للتعب | تقييم HIP، وفحص CT، وفحص بالأشعة السينية إذا لزم الأمر |
استراتيجية المعالجة الحرارية لأجزاء AlMgScZr المطبوعة ثلاثية الأبعاد
غالبًا ما يتم النظر في خدمة المعالجة الحرارية لأجزاء AlMgScZr المطبوعة ثلاثية الأبعاد عندما يتطلب المشروع تخفيف الإجهاد، أو تثبيت الأداء، أو التحكم في التشوه، أو الموثوقية الهيكلية. نظرًا لأن أجزاء AlMgScZr تُستخدم غالبًا في تطبيقات خفيفة الوزن عالية القوة، يجب تخطيط مسار المعالجة الحرارية وفقًا لهندسة الجزء، وحالة الحمل، ومتطلبات الأداء النهائية.
يمكن أن تساعد المعالجة الحرارية في تقليل الإجهاد المتبقي من عملية الطباعة وتحسين الاستقرار الأبعادي قبل تشغيل CNC النهائي. بالنسبة لهياكل الجدران الرقيقة، والأقواس المحسنة طوبولوجيًا، والإطارات الكبيرة، والتجميعات الدقيقة، يجب مناقشة استراتيجية المعالجة الحرارية قبل تقديم عرض السعر حتى يتمكن المورد من التخطيط لإزالة الدعامات، وبدل التشغيل، والفحص بشكل صحيح.
غرض المعالجة الحرارية | الفائدة لأجزاء AlMgScZr | التطبيق النموذجي |
|---|---|---|
تخفيف الإجهاد | يقلل من الإجهاد المتبقي الناتج عن الانصهار بالليزر السريع والتصلب | أقواس الجدران الرقيقة، والإطارات، وهياكل UAV، والأذرع المحسنة |
الاستقرار الأبعادي | يساعد في تقليل حركة الجزء أثناء تشغيل CNC والتجميع | الأجزاء ذات نقاط المرجعية machined، والثقوب الدقيقة، وواجهات التلامس |
تثبيت الأداء | يدعم سلوكًا ميكانيكيًا أكثر موثوقية للأجزاء الهيكلية الوظيفية | مكونات الفضاء الجوي، والروبوتات، وسباق السيارات، والمعدات الرياضية |
انخفاض خطر التشوه | يحسن موثوقية العملية قبل التشطيب والفحص النهائيين | الهياكل خفيفة الوزن الكبيرة أو غير المتماثلة |
تشغيل CNC للميزات الحرجة في أجزاء Scalmalloy المطبوعة
يعد تشغيل CNC ضروريًا عندما تتضمن أجزاء AlMgScZr المطبوعة ميزات دقيقة لا يمكن تركها كما تم طباعتها. تشمل مناطق تشغيل CNC النموذجية أسطح التجميع، وثقوب التموضع، والثقوب ذات الخيوط، وأوجه الختم، ومقاعد المحامل، والأسطح المرجعية، والواجهات التي يتم التحكم في استوائها.
يجب تخطيط تشغيل CNC لأجزاء Scalmalloy المطبوعة قبل الطباعة. إذا لم يتضمن نموذج CAD بدل تشغيل كافٍ، فقد لا يحتوي الجزء المطبوع على مادة كافية للتشطيب النهائي. يجب أن يحدد الرسم الأبعاد الحرجة، والتفاوتات، وميزات النقاط المرجعية، والأسطح التي تتطلب تشغيل CNC بعد الطباعة.
ميزة Machined by CNC | لماذا يكون تشغيل CNC ضروريًا | ملاحظة التصميم / طلب عرض الأسعار (RFQ) |
|---|---|---|
سطح التجميع | يتحكم في الاستواء، والمحاذاة، وجودة التلامس | تحديد الأسطح المرجعية ومتطلبات الاستواء على الرسم |
ثقب التموضع | يحسن دقة القطر، والاستدارة، والتحكم في الموضع | طباعة بحجم أصغر من المطلوب وإنهاء بالحفر، أو التجويف، أو التفريغ |
ثقب ذو خيوط | يحسن جودة الخيوط وقوة الربط القابلة للتكرار | استخدام التنصيت، أو طحن الخيوط، أو إدراجات الخيوط بعد الطباعة |
سطح الختم | يتحكم في الخشونة والاستواء لأداء الختم | تحديد التشطيب السطحي المطلوب، والاستواء، وهندسة أخدود الختم |
مقعد المحمل | يتطلب قطرًا دقيقًا، واستدارة، وتركيزية، وتشطيبًا سطحيًا | تحديد تفاوت التلاءم وطريقة الفحص قبل عرض السعر |
اعتبارات HIP لهياكل AlMgScZr عالية الموثوقية
قد يتم تقييم الضغط متساوي الحرارة الساخن (HIP) لهياكل AlMgScZr المطبوعة عالية الموثوقية عندما تكون الكثافة الداخلية، أو أداء التعب، أو خطر العيوب مصدر قلق رئيسي. لا يُطلب HIP تلقائيًا لكل جزء، ولكن يمكن اعتباره للتطبيقات الحرجة في الفضاء الجوي، أو السباق، أو الروبوتات، أو تطبيقات تحميل الدورات.
يجب أن يعتمد قرار استخدام HIP على التطبيق، ومتطلبات الرسم، ومعيار الفحص، وحالة التحميل، والهدف من التكلفة. بالنسبة للعديد من المشاريع، قد تكون المعالجة الحرارية، وتشغيل CNC، والفحص كافية. بالنسبة للأجزاء الهيكلية الحساسة للتعب، يمكن مناقشة HIP وفحص CT معًا كجزء من مسار عملية ذي موثوقية أعلى.
عامل تقييم HIP | لماذا هذا مهم | متى يجب النظر فيه |
|---|---|---|
خطر المسامية الداخلية | قد تؤثر المسام الداخلية على الهياكل الحساسة للتعب | الأجزاء الحاملة للأحمال الحرجة أو المشاريع الحساسة للتأهيل |
متطلب التعب | قد يتطلب التحميل الدوري تحكمًا داخليًا أقوى في الجودة | أقواس الفضاء الجوي، وأذرع الروبوتات، ومكونات سباق السيارات |
خطة الفحص | قد يتم دمج HIP مع فحص CT، أو الأشعة السينية، أو الاختبار الميكانيكي | مكونات الألومنيوم الهيكلية عالية القيمة |
التكلفة ووقت التسليم | يضيف HIP تكلفة معالجة ووقت جدولة للدفعات | استخدمه عندما تبرر قيمة الموثوقية تكلفة العملية المضافة |
خيارات الإنهاء السطحي لأجزاء AlMgScZr المطبوعة
يمكن أن يشمل الإنهاء السطحي لـ AlMgScZr إزالة الدعامات، والسفع الرملي، والتلميع، ومراجعة جدوى الأكسدة، وطلاء التحويل من نوع Alodine، والطلاء بالدهان، أو معالجات سطحية أخرى اعتمادًا على التطبيق النهائي. قد يحسن الإنهاء السطحي المظهر، ومقاومة التآكل، والقابلية للتنظيف، وسلوك الاحتكاك، أو جودة السطح المتلامس.
نظرًا لأن AlMgScZr يُستخدم غالبًا للأجزاء الهيكلية وعالية الأداء، يجب اختيار الإنهاء السطحي بعناية. قد لا يكون التشطيب التجميلي كافيًا إذا كان الجزء يحتوي على مناطق حساسة للتعب، أو أسطح تلامس للمحامل، أو أوجه ختم، أو تعرض للتآكل. قد تتطلب الأسطح الوظيفية تشغيل CNC أو تلميعًا موضعيًا قبل الطلاء أو الفحص النهائي.
خيار الإنهاء السطحي | الغرض | حالة الاستخدام النموذجية |
|---|---|---|
إزالة الدعامات | يزيل هياكل الدعامات ومناطق تلامس لوحة البناء | جميع أجزاء AlMgScZr المطبوعة المدعمة |
السفع الرملي | ينشئ سطحًا غير لامع أكثر تجانسًا ويقلل من نسيج الطبقات المرئي | الأقواس، والإطارات، والأغلفة، والهياكل المرئية |
التلميع | يحسن النعومة على الأسطح المحددة | مناطق التلامس، والأسطح المرئية، وأسطح تدفق الهواء أو المناولة |
الأكسدة (Anodizing) | قد تحسن المظهر أو سلوك التآكل اعتمادًا على حالة الجزء والمتطلب | أجزاء الأداء، والمكونات الموجهة للمستهلك، والأغطية الهيكلية، خاضعة لمراجعة الجدوى |
Alodine / طلاء التحويل | يمكن أن يدعم حماية التآكل وتحضير الطلاء اعتمادًا على المواصفات | مكونات الألومنيوم للفضاء الجوي والصناعية، خاضعة لمراجعة المشروع |
الطلاء بالدهان أو الطلاء | يحسن المظهر، والمقاومة البيئية، أو الحماية الوظيفية | هياكل UAV، وأجزاء الروبوتات، وأجهزة سباق السيارات، والمكونات الخارجية |
فحص الجودة لأجزاء AlMgScZr المطبوعة ثلاثية الأبعاد المنتهية
يؤكد فحص الجودة ما إذا كانت أجزاء AlMgScZr المطبوعة ثلاثية الأبعاد المنتهية تلبي متطلبات الرسم، والمادة، والأبعاد، والتطبيق بعد الطباعة والمعالجة اللاحقة. بالنسبة لمكونات الهيكل خفيفة الوزن عالية القوة، يجب أن يركز الفحص على الأبعاد الحرجة، ونقاط المرجع المشغلة، والجودة الداخلية، وحالة السطح، وأي وثائق يحددها العميل.
تشمل طرق الفحص الشائعة الفحص الأبعادي، والمسح الضوئي ثلاثي الأبعاد، وفحص العينة الأولى (FAI)، وفحص CMM، ومراجعة شهادة المواد، وفحص الكثافة أو العيوب، وفحص CT أو الأشعة السينية، والفحص البصري النهائي. بالنسبة لتطبيقات الفضاء الجوي والطيران، يجب توضيح متطلبات الفحص قبل عرض السعر.
طريقة الفحص | الغرض | حالة الاستخدام النموذجية |
|---|---|---|
الفحص الأبعادي | يؤكد الأبعاد الرئيسية ومتطلبات الرسم | معظم أجزاء AlMgScZr المطبوعة المخصصة |
المسح الضوئي ثلاثي الأبعاد | يقارن الهندسة المطبوعة المعقدة ببيانات CAD | الهياكل العضوية، والأجزاء المحسنة طوبولوجيًا، والإطارات خفيفة الوزن |
FAI | يوثق أبعاد العينة الأولى قبل تكرار الإنتاج | الدفعات التجريبية والأجزاء الهيكلية المخصصة للإنتاج |
فحص CMM | يتحقق من نقاط المرجع، والثقوب الدقيقة، والعلاقات الموضعية، والميزات المشغلة الحرجة | الأجزاء الهيكلية الجاهزة للتجميع وواجهات التفاوتات الضيقة |
فحص CT / الأشعة السينية | يتحقق من العيوب الداخلية، والمسامية، والتجاويف المخفية، وجودة إزالة المسحوق | الهياكل الحرجة، والأجزاء الحساسة للتعب، والقنوات الداخلية |
شهادة المواد | يؤكد درجة المواد، دفعة المسحوق، وإمكانية التتبع | المشاريع الهندسية الحساسة للتأهيل وعالية القيمة |
ملاحظات التصميم قبل عرض السعر
قبل طلب عرض سعر، يجب على العملاء تحديد الأسطح التي تتطلب تشغيل CNC، والمناطق التي يمكن تركها كما تم طباعتها، والأسطح التي تحتاج إلى تشطيب أو طلاء. بالنسبة لأجزاء AlMgScZr الهيكلية، من المهم أيضًا مشاركة اتجاه الحمل، ومناطق الإجهاد المتوقعة، ومخاوف التعب، ومتطلبات الفحص.
يساعد الرسم ثنائي الأبعاد الواضح المورد على فهم الأبعاد الحرجة وتجنب التكاليف غير الضرورية. إذا تم اعتبار كل سطح حرجًا، فقد تزيد تكاليف التشغيل والفحص. إذا لم يتم تحديد أي أسطح حرجة، فقد لا يعرف المورد أين يحتفظ بدل التشغيل أو يطبق تحكم فحص أكثر صرامة.
ملاحظة التصميم | لماذا يساعد ذلك | الإجراء الموصى به |
|---|---|---|
احتفاظ بدل التشغيل | يضمن بقاء مادة كافية للتشطيب بواسطة CNC | وضع علامات على نقاط المرجع، والثقوب، ومقاعد المحامل، وأوجه الختم، والأسطح المتلامسة |
تحديد الأبعاد الحرجة | يفصل التفاوتات الوظيفية عن الهندسة المطبوعة غير الحرجة | تقديم رسم ثنائي الأبعاد مع التفاوتات وملاحظات الفحص |
شرح اتجاه الحمل | يساعد في مراجعة اتجاه البناء، والمخاطر الهيكلية، ومسار المعالجة اللاحقة | مشاركة حالة الحمل، والاهتزاز، والتعب، أو متطلبات الصدمات |
تحديد متطلبات السطح | يمنع الإفراط في التشطيب أو نقص التشطيب | فصل الأسطح التجميلية، والوظيفية، والمطلية، والمشغولة كما تم طباعتها |
توضيح احتياجات الفحص | يحسن دقة عرض السعر ويتجنب تغييرات الوثائق في المراحل المتأخرة | تحديد احتياجات CMM، أو المسح ثلاثي الأبعاد، أو FAI، أو CT، أو الأشعة السينية، أو شهادة المواد، أو تقرير الاختبار |
سير عمل متكامل لأجزاء AlMgScZr المنتهية
يساعد سير العمل المتكامل العملاء على تقليل تنسيق الموردين وتحسين اتساق الجزء النهائي. بدلاً من طلب الفراغات المطبوعة من مورد واحد ثم إرسالها إلى موردين منفصلين للمعالجة الحرارية، وتشغيل CNC، والإنهاء السطحي، والفحص، يمكن لـ Neway3DP دعم العملية الكاملة من مراجعة التصميم إلى التسليم النهائي.
هذا مفيد بشكل خاص للأجزاء الهيكلية عالية القيمة حيث يجب أن تعمل المادة، والطباعة، والمعالجة الحرارية، والتشغيل، والفحص معًا. يساعد سير العمل الكامل في التحكم في خطر التشوه، ودقة التشغيل، وجودة السطح، والوثائق قبل شحن الأجزاء المنتهية.
خطوة سير العمل | الغرض | فائدة العميل |
|---|---|---|
مراجعة هندسية | تقييم ملاءمة المواد، وقابلية الطباعة، واستراتيجية الدعم، وبدل التشغيل | يقلل من إعادة التصميم وعدم اليقين في عرض السعر |
الانصهار في سرير المسحوق | بناء هندسة معقدة خفيفة الوزن من AlMgScZr طبقة تلو الأخرى | يدعم تصميم الهيكل خفيف الوزن بدون أدوات |
المعالجة الحرارية | تحسين الاستقرار وتقليل خطر التشوه قبل التشطيب | يدعم الأداء الوظيفي والموثوقية الأبعادية |
تشغيل CNC | إنهاء الثقوب، والخيوط، ونقاط المرجع، ومقاعد المحامل، والأسطح المتلامسة | يحسن دقة التجميع والقابلية للاستخدام النهائية |
المعالجة السطحية | تحسين المظهر، ومقاومة التآكل، والخشونة، أو جودة السطح الوظيفي | تسليم أجزاء أقرب إلى حالة الاستخدام النهائي |
الفحص والتسليم | التحقق من الأبعاد، وجودة السطح، وسجلات المواد، والوثائق النهائية | يدعم متطلبات مورد أجزاء AlMgScZr المطبوعة ثلاثية الأبعاد المنتهية |
ما هي المعلومات المطلوبة لعرض سعر معالجة لاحقة لـ AlMgScZr؟
لتقديم عرض سعر دقيق للمعالجة اللاحقة لـ AlMgScZr، يحتاج المورد إلى النموذج ثلاثي الأبعاد، والرسم ثنائي الأبعاد، والكمية، ومتطلبات المواد، ومتطلبات المعالجة الحرارية، وملاحظات تشغيل CNC، ومتطلبات الإنهاء السطحي، وخطة الفحص، وبيئة التطبيق النهائية. بالنسبة للأجزاء الهيكلية، يعتبر اتجاه الحمل ومخاوف التعب مهمين بشكل خاص.
لسرعة الحصول على عرض سعر، يرجى تقديم المعلومات التالية:
نموذج CAD ثلاثي الأبعاد، ويفضل بصيغة STEP، أو X_T، أو IGS، أو STL
رسم ثنائي الأبعاد مع درجة المواد، والتفاوتات، ومتطلبات نقاط المرجع، والثقوب ذات الخيوط، والتشطيب السطحي، وملاحظات الفحص
المادة المطلوبة، مثل AlMgScZr، أو سبيكة من نوع Scalmalloy، أو مكافئ معتمد
الكمية للنموذج الأولي، أو دفعة التحقق، أو الإنتاج بكميات صغيرة، أو الطلب المتكرر
متطلبات المعالجة الحرارية أو تخفيف الإجهاد
متطلبات تشغيل CNC، بما في ذلك أسطح التجميع، وثقوب التموضع، والخيوط، وأوجه الختم، ومقاعد المحامل، والأسطح المرجعية
ما إذا كان يجب تقييم HIP للأجزاء الحساسة للتعب أو الهيكلية الحرجة
متطلبات المعالجة السطحية، مثل إزالة الدعامات، والسفع الرملي، والتلميع، ومراجعة جدوى الأكسدة، و Alodine، والطلاء، أو حماية التآكل
متطلبات الفحص، مثل تقرير الأبعاد، أو تقرير المسح ثلاثي الأبعاد، أو FAI، أو تقرير CMM، أو فحص CT، أو فحص الأشعة السينية، أو شهادة المواد، أو تقرير خشونة السطح
بيئة التطبيق، بما في ذلك اتجاه الحمل، والاهتزاز، والتعب، والصدمات، ودرجة الحرارة، والتعرض للتآكل، أو الاستخدام في الفضاء الجوي
جدول التسليم المستهدف ووجهة الشحن
