طباعة AlSi10Mg ثلاثية الأبعاد: من عرض سعر النموذج الأولي إلى القطعة النهائية

يجب تسعير طباعة AlSi10Mg ثلاثية الأبعاد كمسار تصنيعي، وليس كمادة خام مطبوعة فقط. قد يرسل المشتري ملف STEP واحد لنموذج أولي من الألومنيوم خفيف الوزن، لكن القطعة النهائية تعتمد عادةً على الاتجاه، وتخطيط الدعامات، وتخفيف الإجهاد، وإزالة الدعامات، والمعالجة الحرارية الاختيارية، والتصنيع باستخدام الحاسب الآلي (CNC)، والتشطيب السطحي، وأدلة الفحص.

تقوم Neway بمراجعة طلبات عروض الأسعار (RFQs) لـ AlSi10Mg من خلال فصل تعلم النموذج الأولي عن قبول القطعة النهائية. قد تحتاج القطعة الأولى فقط إلى ملاحظات حول الملاءمة والتجميع. أما القطعة المتكررة منخفضة الحجم فقد تتطلب اتجاهًا مضبوطًا، ومعالم مشغولة، وثقوبًا ملولبة، ومقاعد محامل، وأوجه إغلاق، وحالة سطحية متسقة، وفحصًا موثقًا. يصبح عرض السعر أكثر موثوقية عند تسمية هذه المراحل قبل إصدار أمر الشراء.

يتبع هذا الدليل مشروع AlSi10Mg واحد من عرض سعر النموذج الأولي حتى القطعة النهائية. إنه يساعد فرق المشتريات والهندسة على تحديد العمليات التي تنتمي إلى عرض السعر الأساسي، والتي يجب أن تكون بنودًا اختيارية، وأي المتطلبات يجب الانتظار حتى يستقر تصميم النموذج الأولي بما يكفي للإنتاج المتكرر.

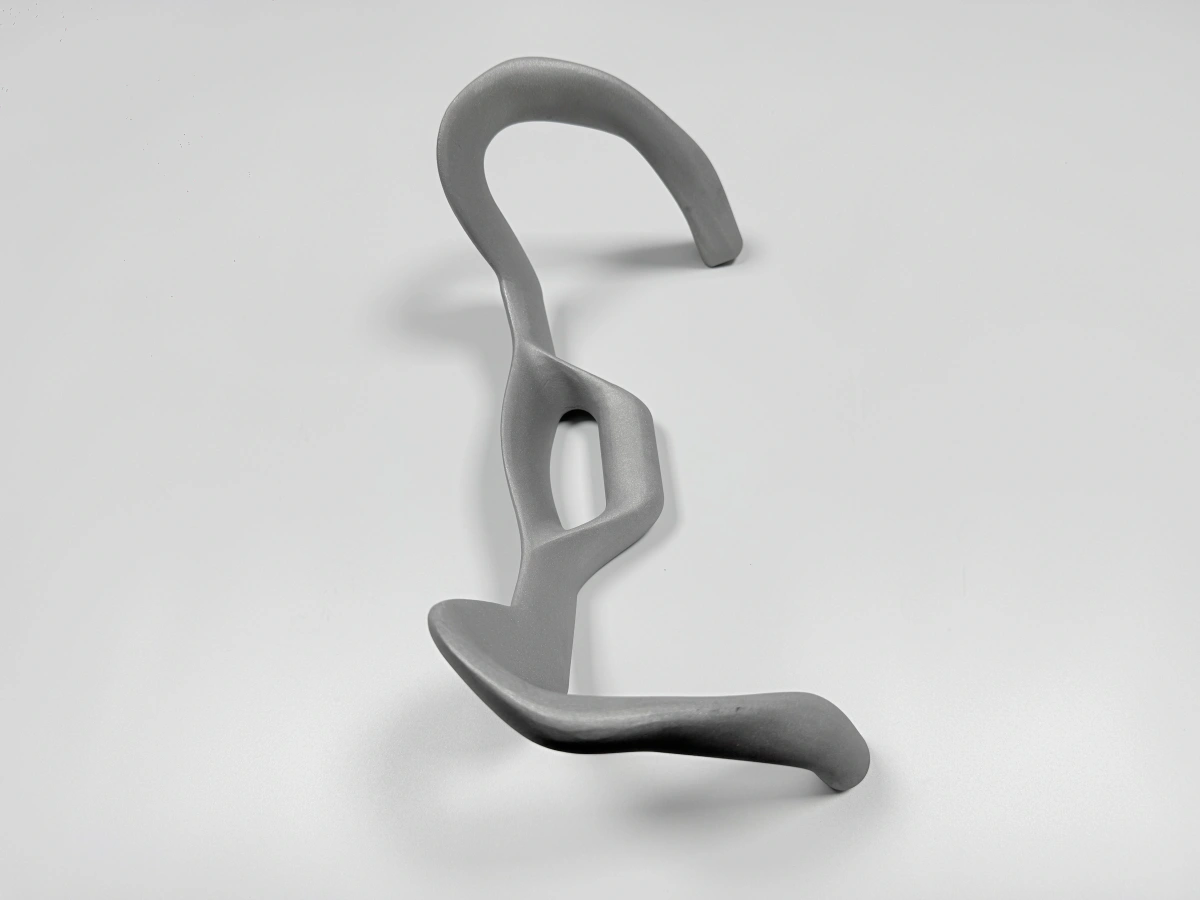

ابدأ عرض السعر بوظيفة قطعة AlSi10Mg النهائية

غالبًا ما يُطلب انصهار سرير المسحوق لـ AlSi10Mg للحاملات خفيفة الوزن، والأغلفة، والقنوات، وهياكل التجهيزات، ومكونات الألومنيوم النموذجية ذات الهندسة المتكاملة. يجب أن تحدد المراجعة الأولى ما يجب على القطعة إثباته. لا تحتاج نماذج فحص الملاءمة، ونماذج مسار التدفق، والحاملات الحاملة للأحمال، والأغلفة المعدة للإنتاج إلى نفس التشطيب أو التوثيق.

إذا كانت القطعة لا تزال قيد مراجعة المفهوم، فيمكن أن يركز عرض السعر على قابلية الطباعة، وإمكانية الوصول إلى الدعامات، وتنظيف السطح الأساسي، والفحوصات الأبعادية المرئية. إذا كانت قريبة من الإطلاق، فيجب أن يشمل عرض السعر استراتيجية معالم التصنيع باستخدام الحاسب الآلي، وتشغيل الخيوط، وإنهاء التجاويف، وتحضير أوجه الإغلاق، والمعالجة السطحية، وتوثيق المواد، وتقارير الفحص. إن معالجة جميع طلبات AlSi10Mg بنفس الطريقة يؤدي عادةً إما إلى نموذج أولي مفرط السعر أو إلى قطعة نهائية ناقصة النطاق.

يجب على المشتري أيضًا تحديد ما إذا كان المشروع قد ينتقل لاحقًا إلى التصنيع باستخدام الحاسب الآلي، أو الصب، أو مسار سبيكة ألومنيوم أخرى. لا يمنع ذلك طباعة النموذج الأولي، لكنه يساعد Neway على تجنب بناء القطعة الأولى بطريقة تمنع تجهيز الدفعات المتكررة، أو الوصول للتشغيل، أو مقارنة العمليات اللاحقة.

يحدد اتجاه البناء وتخطيط الدعامات الأعمال اللاحقة

الاتجاه ليس مجرد خيار لتحضير البناء؛ فهو يغير تماس الدعامات، والحركة الحرارية، وحالة السطح، وإمكانية الوصول لإزالة المسحوق، وكمية المادة المتاحة لإنهاء التصنيع باستخدام الحاسب الآلي. قد يتم توجيه الحامل لحماية أوجه التثبيت وتقليل الدعم على الضلوع المرئية. قد يحتاج الغلاف إلى وسائد معالم أو علامات تضحية ليتمكن التصنيع باستخدام الحاسب الآلي من تحديد موقع القطعة بعد الطباعة. قد تحتاج القناة إلى اتجاه يحمي مسارات التدفق الداخلية مع السماح بإزالة المسحوق.

يجب مناقشة تخطيط الدعامات قبل أن يجمد المشتري الرسم. يمكن أن تخلق ندوب الدعامات على الأسطح التجميلية أو أسطح الإغلاق أعمال تشطيب إضافية. قد تتحرك الجدران الرقيقة، والضلع الطويلة، والأوجه المسطحة العريضة أثناء الطباعة أو تخفيف الإجهاد، خاصة إذا كانت القطعة تحتوي على توزيع غير متساوٍ للكتلة. إذا كانت تلك المناطق تتحكم في التجميع، فيجب منحها مادة زائدة للتشغيل أو إبعادها عن المناطق كثيفة الدعامات عندما يكون ذلك ممكنًا.

بالنسبة لتكلفة طباعة AlSi10Mg ثلاثية الأبعاد، قد يكون حجم الدعامات، وارتفاع البناء، وكفاءة التعشيش، وإمكانية الوصول للإزالة بنفس أهمية وزن القطعة. قد تكلف القطعة الخفيفة ذات الدعامات الصعبة أكثر من القطعة الأثقل ذات الاتجاه النظيف والإنهاء السهل.

مسار التصنيع من المادة الخام المطبوعة إلى القطعة النهائية

المسار أدناه ليس إلزاميًا لكل قطعة، لكنه يوضح كيف يتغير النطاق من نموذج أولي مطبوع إلى مكون نهائي قابل للتكرار. يمكن للمشتريين استخدامه لفصل العمليات المطلوبة عن بنود التقييم الاختيارية.

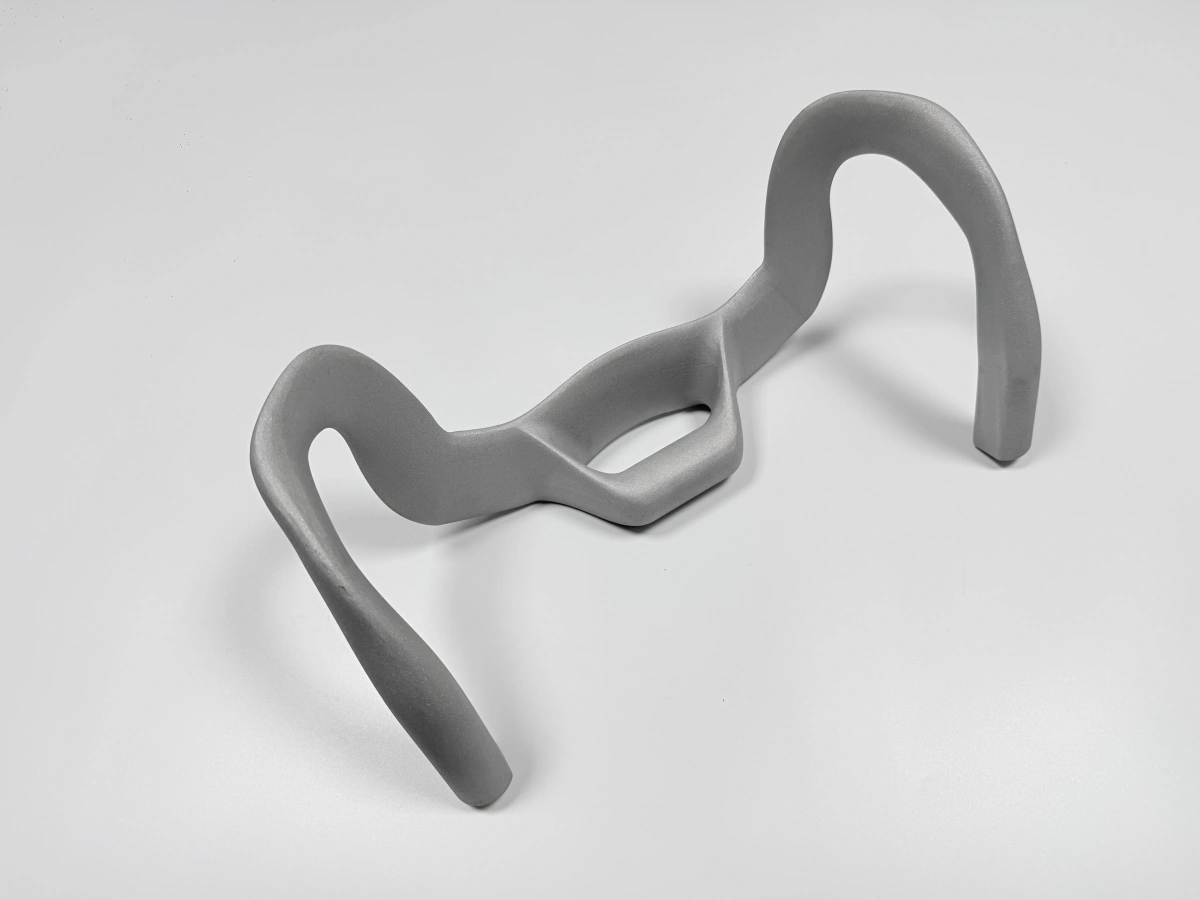

يجب أن يستهدف التصنيع باستخدام الحاسب الآلي الواجهات، وليس كل سطح مطبوع

غالبًا ما تحتاج قطع AlSi10Mg المطبوعة إلى التصنيع باستخدام الحاسب الآلي، لكن الرسم يجب أن يحدد المكان بالضبط. عادةً ما تحتاج الخيوط، والتجاويف، ومقاعد المحامل، وأوجه الإغلاق، وثقوب التحديد، وأراضي طوق الإحكام، ووسائد التثبيت المسطحة، والفتحات الدقيقة إلى تشغيل. يمكن أن تبقى الضلوع الداخلية، وجيوب التخفيف، والجدران غير المتلامسة، وجدران القنوات كما هي مطبوعة إذا سمح التصميم بذلك.

يجب تخطيط مادة التشغيل الزائدة قبل الطباعة. إذا لم يكن النموذج يحتوي على allowance (مادة زائدة) على وجه الإغلاق أو مقعد المحمل، فقد يزيل التصنيع النهائي باستخدام الحاسب الآلي الكثير من المادة أو يفشل في تنظيف السطح. إذا افتقرت القطعة إلى وسائد المعالم، فقد تصبح تجهيزات التشغيل أكثر صعوبة. بالنسبة للدفعات الصغيرة، قد تكون إضافة علامات مؤقتة أو وسائد تحديد موقع أرخص من إجبار المشغل على تحديد الموقع من أسطح مطبوعة خشنة.

يجب على المشترين تجنب تطبيق نفس التسامح على كل ميزة. تنتمي التسامحات النهائية إلى الأبعاد الوظيفية. يجب التحكم في الأسطح كما تم طباعتها من خلال ملاحظات الرسم التي تطابق غرض النموذج الأولي أو الإنتاج. هذا مهم بشكل خاص عند مقارنة تكلفة طباعة AlSi10Mg ثلاثية الأبعاد مع الألومنيوم المشغل: فإن سعر القطعة النهائية يشمل التصنيع الانتقائي باستخدام الحاسب الآلي، وليس وقت البناء فقط.

التشطيب السطحي، والمعالجة الحرارية، والفحص تغير فئة القطعة

يجب ربط التشطيب السطحي بالوظيفة. قد يكون التفجير كافيًا للأسطح الخارجية غير المتلامسة. قد يكون التلميع ضروريًا لأسطح المناولة أو المناطق التجميلية. يجب أن تأتي متطلبات الطلاء أو المتطلبات الشبيهة بالأكسدة من مواصفات المشتري، ويجب مراجعتها مقابل حالة السطح المطبوع. إذا كان السطح سيُغلق، أو يُبرغي، أو يُستخدم كمعلم، فعادةً ما يأتي التشغيل قبل المعالجة السطحية النهائية.

قد تكون المعالجة الحرارية مطلوبة بواسطة الرسم، أو حالة المادة، أو خطة قبول المشروع، لكن لا يجب افتراضها لكل نموذج أولي. إذا تم تضمين المعالجة الحرارية، فيجب أن يكون التسلسل واضحًا لأنها يمكن أن تؤثر على الأبعاد النهائية وتوقيت إنهاء التصنيع باستخدام الحاسب الآلي. غالبًا ما يحافظ المسار العملي على التشغيل النهائي بعد العمليات الحرارية عندما يجب التحكم في الواجهة النهائية.

يجب أن يطابق الفحص فئة القطعة. قد يحتاج النموذج الأولي للمفهوم إلى أبعاد أساسية ومراجعة بصرية. قد تحتاج دفعة تجريبية إلى فحوصات CMM على معالم ومشغولات الثقوب المشغولة. قد يحتاج المكون المتكرر منخفض الحجم إلى سجلات مواد، وسجلات معالجة حرارية إذا تم تحديدها، وملاحظات سطحية، وتقارير أبعادية. يمكن مناقشة فحص CT للقنوات الداخلية، لكن يجب تسعيره فقط عندما يحتاج المشتري إلى أدلة للهندسة المخفية.

يجب ربط الفحص الأبعادي بمناطق الرسم التي تتحكم في التجميع، وليس التعامل معه كبيان عام. بالنسبة لقطع AlSi10Mg، تفصل Neway عادةً بين فحوصات المعالم المشغولة ومراجعة الملف الشخصي كما تم طباعته. هذا يمنع الخلط بين ملاحظة سطح النموذج الأولي وتسامح نهائي على كل ضلع، وجدار، وممر داخلي.

موافقة النموذج الأولي قبل التحكم في الدفعات المتكررة منخفضة الحجم

بعد مراجعة النموذج الأولي لـ AlSi10Mg الأول، يجب على المشتري تحديد التغييرات قبل الدفعة التالية. تشمل التغييرات الشائعة تقليل الدعامات، وإضافة وسائد تشغيل، وضبط انتقالات الجدران، وتكبير فتحات إزالة المسحوق، ومراجعة مواقع الخيوط، أو فصل أوضح بين الأسطح المطبوعة والمشغولة. غالبًا ما تحسن هذه التغييرات التكرارية أكثر من طلب سعر أقل لنفس تصميم النموذج الأولي المبكر.

للطلب المتكرر منخفض الحجم، أرسل ملف STEP المعتمد، والرسم المُصدر، ومسار المادة، والكمية، ومستوى المراجعة، والأبعاد الحرجة، والأسطح المشغولة، والتشطيب السطحي، وتوقعات المعالجة الحرارية، وسجلات الفحص، وهدف التسليم. إذا أراد المشتري لا يزال مقارنة التكاليف، اطلب خطوطًا منفصلة: نموذج أولي مطبوع، وقطعة نهائية مطبوعة ومشغولة، ودفعة منخفضة الحجم معدة للإنتاج. هذا يبقي تسعير خدمة طباعة AlSi10Mg ثلاثية الأبعاد مرتبطًا بمسار التصنيع الفعلي.
