Guía de RFQ para Tratamiento de Superficie Industrial de Lotes de Producción de AM Metálico

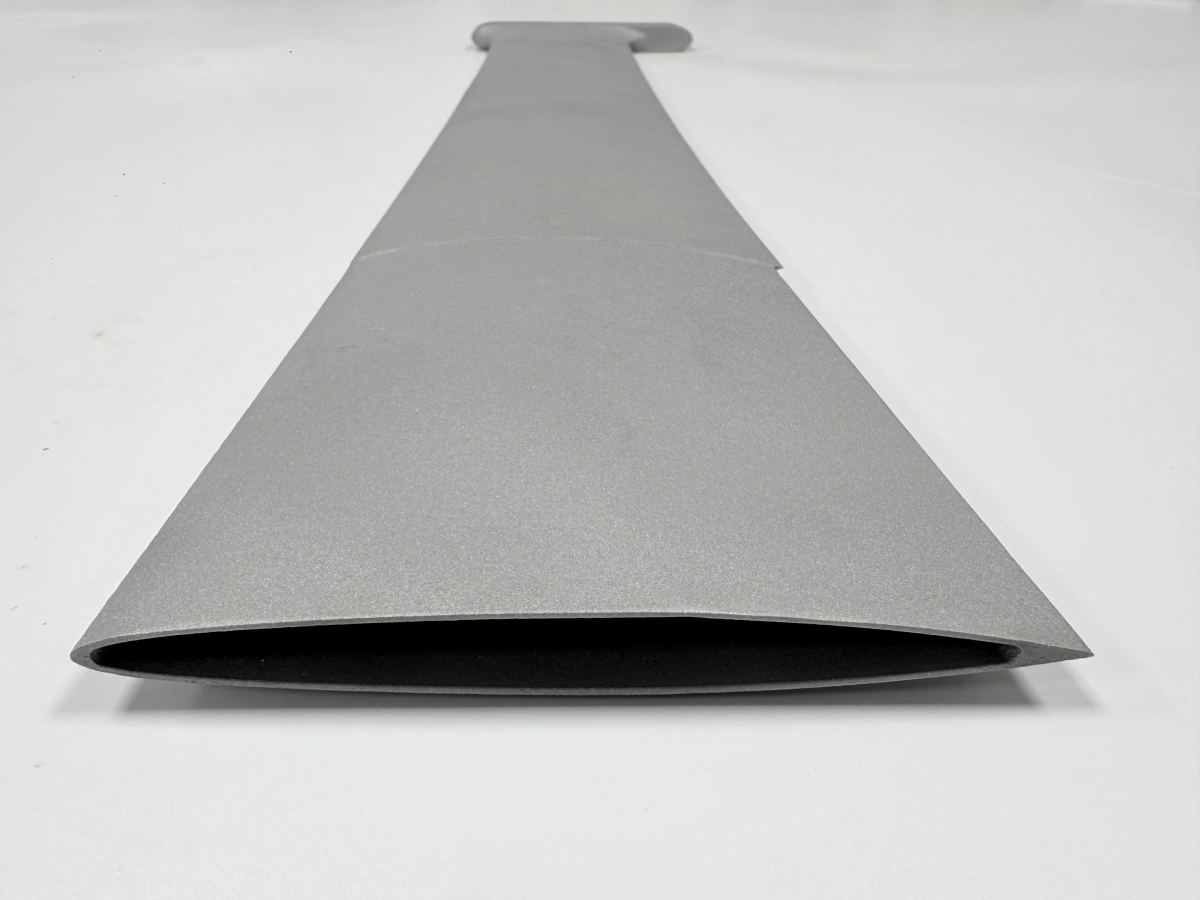

El tratamiento de superficie industrial para lotes de producción de AM metálico debe especificarse como un requisito de fabricación repetible, no como una nota breve de acabado. Un prototipo puede tolerar más criterio en el banco de trabajo. Un lote repetible necesita enmascaramiento acordado, marcas de manipulación aceptables, zonas de acabado, registros, embalaje y tiempo de inspección, de modo que cada pieza sea revisada bajo los mismos límites.
Neway revisa las RFQ de tratamiento de superficie examinando la pieza después de la impresión, eliminación de soportes, tratamiento térmico, HIP si es necesario, mecanizado CNC y limpieza. Cada operación anterior cambia la superficie que se va a tratar. Una cara de sellado mecanizada, una pared exterior granallada, un escudo térmico recubierto y un soporte de acero inoxidable pasivado no deben tratarse como un requisito de superficie uniforme.
Este artículo ayuda a los compradores a preparar el alcance del tratamiento de superficie para piezas de AM metálico de bajo volumen o producción. Se centra en el control de lotes repetibles y los límites de RFQ, no en el acabado decorativo o los requisitos de apariencia para el consumidor.
Por qué los lotes de producción necesitan límites de tratamiento de superficie
Los lotes de producción necesitan límites de superficie porque "mismo acabado que la muestra" puede interpretarse de manera demasiado amplia. Una primera pieza puede mostrar la textura prevista, pero las piezas repetidas aún necesitan reglas para áreas de contacto con soportes, caras mecanizadas, zonas granalladas, límites de recubrimiento, marcas de testigo aceptables y superficies que no deben tocarse después del mecanizado.
La RFQ debe identificar qué superficies son funcionales, cosméticas, manipuladas por herramientas de ensamblaje, selladas, recubiertas, conductoras o expuestas a fluidos. Una superficie exterior sin contacto puede permitir una variación normal de granallado. Una cara de sellado puede requerir mecanizado y protección. Un puerto roscado puede necesitar control de rebabas y limpieza. Una cara térmica recubierta puede necesitar preparación pero también enmascaramiento en interfaces adyacentes.
Las piezas de fusión de lecho de polvo a menudo combinan regiones impresas complejas con interfaces mecanizadas. El tratamiento de superficie debe respetar esa división. Si el comprador desea un resultado de lote repetible, el dibujo o las notas de compra deben definir las zonas de superficie en lugar de dejar que el proveedor las infiera del modelo 3D.

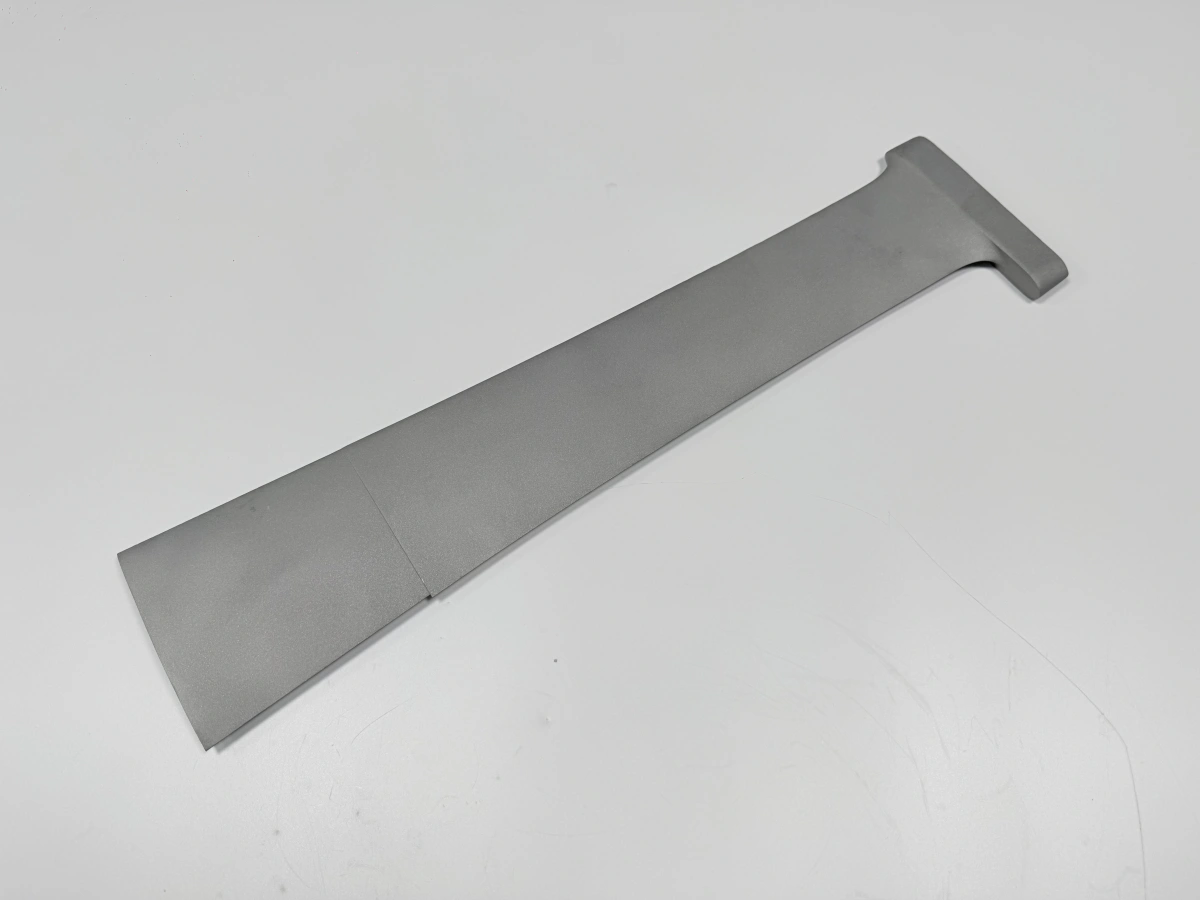

Reglas de enmascaramiento para superficies mecanizadas y de sellado
El enmascaramiento debe definirse para cualquier superficie que deba permanecer dimensional o funcionalmente sin cambios después del acabado. Los puntos de referencia mecanizados, las caras de junta, las ranuras para anillos tóricos, los asientos de rodamientos, las almohadillas de contacto eléctrico, los agujeros roscados y los orificios de precisión pueden dañarse con el paso de acabado incorrecto. Un tratamiento que mejora una pared exterior puede dañar una interfaz si no se controla el límite.
El mecanizado CNC generalmente crea la relación final para ajustes y superficies de sellado. Si luego sigue un granallado, recubrimiento, pulido o pasivado, el proveedor necesita saber si esas áreas mecanizadas están enmascaradas, ligeramente limpiadas, protegidas durante la manipulación o inspeccionadas nuevamente después del acabado. La respuesta afecta el orden de las operaciones y el embalaje.
El enmascaramiento también se aplica a agujeros y características internas. Un agujero roscado puede necesitar protección contra la acumulación de recubrimiento o medios abrasivos. Un pequeño paso de fluido puede necesitar verificación de limpieza después del acabado. Una pieza con canales estrechos debe revisarse para detectar medios atrapados antes de agregar un proceso de superficie a la cotización.
Requisito de superficie | Regla de enmascaramiento | Riesgo de consistencia del lote | Registro a solicitar | Obligatorio u opcional |
|---|---|---|---|---|
Textura exterior granallada | Proteger roscas, orificios ajustados y asientos de sellado cuando sea necesario | Diferentes operadores pueden dejar diferente brillo de borde o marcas de medio | Estándar visual, aprobación de muestra o registro fotográfico si se especifica | Obligatorio cuando el acabado exterior afecta el ensamblaje o la apariencia |
Cara de junta mecanizada | Enmascarar durante el recubrimiento o acabado agresivo | Las marcas de manipulación pueden aparecer después del mecanizado final | CMM, planicidad o evidencia de nota de superficie según el dibujo | Obligatorio cuando la fuga o la carga de acoplamiento son importantes |
Superficie caliente recubierta | Definir borde de recubrimiento y superficies sin recubrimiento adyacentes | La deriva del límite de recubrimiento cambia la holgura de ensamblaje | Mapa de recubrimiento, aceptación visual y confirmación de enmascaramiento | Obligatorio solo si el entorno de servicio lo requiere |
Zona de acero inoxidable pasivado | Separar superficies humedecidas de paredes impresas no críticas | El acceso de limpieza poco claro puede variar entre piezas | Registro de pasivado o limpieza si el comprador lo especifica | Obligatorio cuando las notas de servicio contra corrosión lo exijan |
Área de pulido opcional | Marcar superficie exacta; evitar pulido de toda la pieza por defecto | La mezcla manual puede cambiar bordes o geometría local | Comparación de superficie o evidencia de rugosidad local cuando sea necesario | Opcional cuando solo mejora la manipulación o apariencia |
Marcas de manipulación, acabado de granallado y consistencia del recubrimiento
Las marcas de manipulación a menudo son aceptadas en prototipos, pero cuestionadas en lotes de producción. El comprador debe definir si se permiten pequeñas marcas de bastidor, sombras de contacto, áreas de sujeción o evidencia de eliminación de soportes fuera de las superficies funcionales. Si no existe ninguna regla, la inspección de recepción puede rechazar marcas que eran inevitables o inofensivas para la función.
El acabado de granallado debe describirse según su propósito. Puede usarse para uniformar la apariencia, eliminar residuos sueltos, preparar para recubrimiento o reducir el contraste visual agudo después de la eliminación de soportes. Esos propósitos no requieren la misma evidencia de aceptación. Un granallado de preparación para recubrimiento puede necesitar un límite diferente al de un granallado de uniformidad estética.
La consistencia del recubrimiento depende de la preparación de la superficie, el enmascaramiento, el control del espesor, la geometría del borde y el método de inspección. Si el recubrimiento es opcional, cotícelo como una línea alternativa. Si el recubrimiento es obligatorio para el servicio, defina la responsabilidad del proveedor de recubrimiento, las áreas enmascaradas y si la inspección del recubrimiento es parte de la entrega. Los registros de HIP o tratamiento térmico deben mantenerse separados de los registros de recubrimiento para que el equipo receptor sepa qué evidencia respalda qué requisito.
Registros de lote que los compradores pueden necesitar para pedidos repetidos
Los pedidos repetidos pueden necesitar más que una coincidencia visual. Los compradores pueden solicitar la revisión del dibujo, el registro del material, el registro del tratamiento térmico, el registro de HIP, la inspección CNC, el itinerario del tratamiento de superficie, el registro de recubrimiento o pasivado, la nota de embalaje y el método de manejo de no conformidades. No todos los lotes necesitan todos los registros. El enfoque útil es solicitar los registros que respaldan el riesgo real de la pieza.
El momento del registro es importante. Un informe CMM antes del recubrimiento puede no probar la condición final de la superficie. Una inspección de superficie antes del desbarbado puede no reflejar la pieza enviada. Un registro fotográfico antes del embalaje puede no capturar daños posteriores por manipulación. La RFQ debe indicar qué registro es obligatorio en la aceptación final y qué registros son solo histórico del proceso.
Si el lote de producción sigue una muestra aprobada, haga referencia a la revisión aprobada y al límite de superficie. Si el diseño cambia, no asuma que el plan de acabado anterior sigue siendo válido. Un nuevo agujero roscado, una nervadura más afilada, un canal más profundo o un material modificado pueden alterar el riesgo de enmascaramiento y limpieza.
Para trabajos repetidos, conserve una muestra aprobada o un estándar fotográfico vinculado a la revisión del dibujo. Esa referencia ayuda a separar la variación normal del lote de un cambio de acabado real que debería detener el envío.
Cuándo el tratamiento de superficie debe cotizarse como opcional
El tratamiento de superficie debe ser opcional cuando el comprador aún está comparando costo, función y plazo. Los prototipos tempranos pueden necesitar primero un estado base impreso y mecanizado, con granallado, pulido, recubrimiento o registros adicionales cotizados por separado. Esto permite que el equipo de diseño decida si el acabado mejora la aceptación o solo mejora la apariencia.
El tratamiento de superficie debe ser obligatorio cuando el dibujo, el entorno de servicio o la inspección de recepción dependen de él. La pasivación de acero inoxidable para una nota de corrosión, el recubrimiento en una superficie caliente, la textura controlada para un contacto deslizante o el enmascaramiento de una cara de sellado no deben dejarse para una discusión posterior. Las operaciones obligatorias deben cotizarse en el alcance principal para que la cotización represente el entregable.
La impresión 3D de acero inoxidable, AM de superaleación, AM de titanio y AM de aleación de cobre pueden implicar diferentes rutas de superficie. El comprador debe evitar copiar una nota de acabado para todos los materiales. Una nota de pasivado de acero inoxidable, una nota de recubrimiento de aluminio, una nota de limpieza de contacto de cobre y una nota de recubrimiento de superficie caliente de superaleación no significan lo mismo.
Datos de liberación para acabado repetible de AM metálico
Para una cotización de tratamiento de superficie de pieza industrial, envíe el archivo STEP, el dibujo 2D, el material, el proceso de AM si se conoce, la cantidad, la etapa de prototipo o lote repetible, las superficies acabadas, las zonas de enmascaramiento, las interfaces post-mecanizado, el método de tratamiento de superficie, el requisito de embalaje y los registros de inspección. Marque los límites de recubrimiento, las áreas sin acabado, los agujeros roscados, los orificios, las caras de sellado, las almohadillas de contacto, las zonas exteriores visibles y las características internas que necesitan limpieza.
Antes de la liberación de la orden de compra, decida qué elementos de acabado son obligatorios y cuáles son opcionales. Los elementos obligatorios pertenecen a la cotización principal. Los elementos opcionales deben separarse para que el departamento de compras pueda comparar las piezas base acabadas con los paquetes de superficie mejorados. Esto mantiene el tratamiento de superficie de lotes de producción medible, repetible y vinculado a la función en lugar de una nota vaga al final del dibujo.
