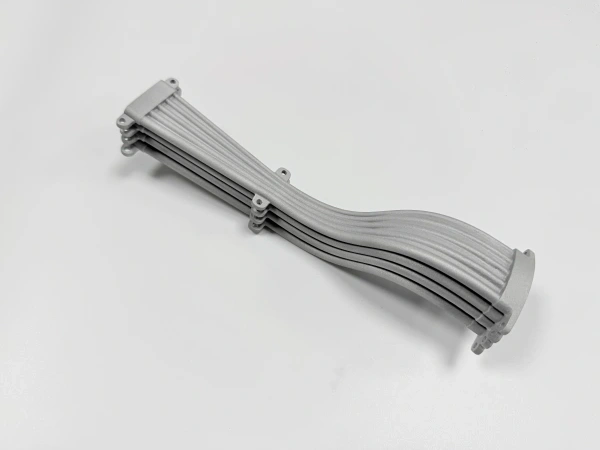

Componentes Estructurales EBAM: Revisión de AM Metálico Rentable
Los componentes estructurales EBAM deben evaluarse como candidatos para la fabricación de piezas metálicas grandes, no como piezas pequeñas y detalladas impresas en 3D. El comprador suele comparar un bloque cercano a la forma final depositado frente al mecanizado de tochos, conjuntos soldados fabricados o una ruta de fundición de bajo volumen. La pregunta útil es si EBAM puede reducir los residuos, el utillaje o la complejidad de la acumulación, dejando al mismo tiempo suficiente material de desbaste para el mecanizado final y la inspección.
La producción rentable depende del límite entre el material depositado y la geometría acabada. EBAM puede ser útil cuando el componente tiene una gran masa estructural, nervios añadidos, secciones gruesas o un volumen de material que sería costoso eliminar de un tocho. Puede no ser útil cuando cada superficie necesita un mecanizado de precisión o cuando la geometría de la pieza ya es lo suficientemente simple para el CNC convencional.
Neway revisa las solicitudes de EBAM y de deposición de energía dirigida verificando el material, el tamaño de la estructura, la entrada de calor, el margen de mecanizado, el tratamiento térmico y la evidencia necesaria para la aceptación. La cotización debe dejar claro si el comprador desea un bloque depositado, un componente semiacabado o una pieza estructural terminada.
Dónde encaja EBAM en el abastecimiento de componentes estructurales
La fabricación aditiva por haz de electrones es más útil discutirla cuando la pieza es lo suficientemente grande como para que la eliminación de material, la fabricación soldada o el coste del utillaje se conviertan en un problema serio de compra. Soportes estructurales, carcasas, bastidores, nervios gruesos, bloques cercanos a la forma final y formas grandes de superaleaciones o titanio pueden merecer una revisión cuando la geometría y el material son adecuados.
EBAM no es un atajo hacia la tolerancia final. Se acerca más a una ruta de creación de bloques metálicos que puede reducir el desperdicio de materia prima o crear una forma que es difícil de mecanizar desde un solo bloque. El componente terminado sigue dependiendo de la gestión de tensiones, el acceso para el mecanizado, la preparación de referencias, el acabado superficial y la inspección de aceptación.
Los compradores deben definir si el componente soporta carga, posiciona un ensamblaje, contiene fluidos o límites de presión, o sirve como estructura de prueba. Una pieza estructural que soporta carga necesita una documentación diferente a la de un bloque de demostración visual. Una pieza destinada a la aeroespacial, la energía o la maquinaria industrial debe revisarse según el dibujo y la especificación del comprador, en lugar de asumirse como calificada por el nombre del proceso.
La revisión también debe identificar qué características hacen que valga la pena considerar EBAM. El refuerzo local grueso, las grandes redes de nervios, la amplia acumulación de material y la eliminación costosa de stock de aleación son señales más fuertes que los pequeños detalles cosméticos. Si la pieza depende de canales finos, pequeños agujeros roscados o paredes delgadas de precisión, el comprador debe comparar una ruta aditiva diferente o un conjunto mecanizado antes de comprometerse con EBAM.
El ahorro de costes suele provenir de la estrategia de material
EBAM se vuelve comercialmente interesante cuando cambia el uso del material. Si una pieza final requiriera eliminar una gran cantidad de stock costoso de titanio, aleación de níquel o acero inoxidable, un bloque depositado cercano a la forma final puede reducir los residuos. Si un componente necesitara otherwise el ensamblaje por soldadura de múltiples secciones gruesas, EBAM puede reducir la complejidad del ensamblaje. Si la pieza final es un prisma simple o un eje, la misma ruta puede añadir coste en lugar de reducirlo.
La revisión de costes debe incluir la materia prima, el tiempo de deposición, la preparación de utillajes, el tratamiento térmico, el mecanizado CNC, la inspección y la manipulación. Un precio bajo del bloque depositado no es útil si el bloque carece de suficiente material de desbaste para el mecanizado final o requiere retrabajos inesperados después del movimiento térmico. Compras debe comparar el coste de la pieza terminada, no solo el coste del metal depositado.
La cantidad cambia la comparación. Un prototipo puede justificarse evitando el utillaje y reduciendo el desperdicio de tochos. Un pequeño lote repetitivo puede justificar mejores utillajes y un proceso de mecanizado estable. Volúmenes más altos pueden empujar al comprador hacia la fundición, la forja o una ruta de fabricación dedicada si el coste del utillaje puede distribuirse en todo el pedido. EBAM debe revisarse como una ruta más en esa curva de costes, no como un reemplazo automático para cada proceso de fabricación estructural.
Caso de abastecimiento estructural | Por qué EBAM puede ayudar | Riesgo de coste a confirmar | Mejor ruta si el riesgo domina |
|---|---|---|---|
Bloque grande de titanio o níquel | Puede reducir los residuos en comparación con el mecanizado desde stock sobredimensionado. | Margen de mecanizado, entrada de calor y documentación del material. | Ruta de tocho CNC si la geometría es simple y hay stock disponible. |
Estructura gruesa nervada | Puede construir material solo donde se necesita la estructura. | Distorsión, acceso a referencias y fresado final de superficies de contacto. | Fabricación o fundición si el volumen repetitivo soporta utillaje o accesorios. |
Prototipo estructural de bajo volumen | Puede evitar utillaje duro manteniendo una ruta metálica bajo revisión. | El nivel de aceptación del prototipo puede diferir de la aceptación de producción. | PBF, CNC o conjunto soldado si la pieza es más pequeña o detallada. |
Reparación o acumulación añadida | Puede añadir metal a un área seleccionada en lugar de reemplazar toda la pieza. | Material base, zona dañada, dilución y método de inspección final. | Soldadura, reemplazo o mecanizado si el límite de reparación no está claro. |
El tamaño de construcción, la entrada de calor y la estrategia de utillaje están vinculados
Los componentes estructurales grandes no solo desafían el espacio de trabajo de la máquina. Desafían el control térmico y la sujeción de la pieza. La entrada de calor puede mover secciones largas, distorsionar bridas o cambiar cuánto material de desbaste permanece para el mecanizado final. Pueden necesitarse utillajes durante la deposición, el tratamiento térmico o el mecanizado, y esos utillajes pueden afectar al coste tanto como el volumen de deposición.
El comprador debe identificar las superficies que se convierten en referencias, las características que soportan carga y las zonas que pueden permanecer en estado depositado. Si cada pared exterior se trata como una superficie acabada, la cotización incluirá mucho más mecanizado. Si se permite que las superficies no críticas permanezcan tal como se depositaron o solo se unifiquen, la ruta puede volverse más práctica.
Para los componentes estructurales EBAM, la dirección de construcción debe discutirse con la dirección de mecanizado. Una dirección de deposición conveniente puede dejar un taladro importante o una cara difícil de alcanzar. Una dirección de mecanizado conveniente puede requerir stock de deposición extra o almohadillas temporales. Estas decisiones deben tomarse antes de la orden de compra, no después de construir el bloque.
La manipulación es otro elemento de coste práctico. Los componentes depositados grandes pueden necesitar puntos de elevación, protección para el envío, utillajes de mecanizado o stock temporal que se elimina más tarde. Si el comprador omite esas necesidades de la solicitud de cotización (RFQ), dos proveedores pueden cotizar alcances diferentes mientras parecen cotizar el mismo componente estructural EBAM.
El posmecanizado define el precio real del componente
El mecanizado CNC suele ser parte del plan de pieza terminada de EBAM. Taladros, ranuras, roscas, caras de sellado, almohadillas de ubicación, asientos de cojinetes y superficies de montaje de precisión deben crearse o acabarse después de la deposición y el procesamiento térmico. El dibujo debe separar el volumen estructural de las interfaces funcionales para que el esfuerzo de mecanizado no se aplique a cada superficie por defecto.
El tratamiento térmico o el alivio de tensiones pueden discutirse cuando la tensión residual, la estabilidad del material o los requisitos de aplicación lo hagan necesario. La ruta exacta depende del grado del material y la especificación del comprador. El tratamiento térmico debe listarse como obligatorio, opcional o especificado por el comprador. No debe asumirse para cada prototipo ni omitirse para una pieza que necesita estabilidad antes del CNC final.
Operación de pieza terminada | Por qué puede ser necesario | Decisión del comprador antes de la cotización | Riesgo si se omite |
|---|---|---|---|
Preparación de referencias | Crea referencias fiables para el mecanizado final y la inspección. | Qué caras o almohadillas controlan el dibujo. | La pieza no puede ubicarse consistentemente después de la deposición. |
Alivio de tensiones o tratamiento térmico | Reduce el riesgo de movimiento antes del mecanizado de acabado cuando se especifica. | Requerido por el dibujo, opcional para prototipos o no necesario. | Las dimensiones finales pueden desplazarse durante operaciones posteriores. |
CNC de desbaste y acabado | Convierte el bloque depositado en geometría funcional. | Qué superficies necesitan tolerancia final y acabado superficial. | La cotización puede subestimar el coste de la pieza terminada. |
Inspección dimensional | Confirma referencias, taladros, posición e interfaces de ensamblaje. | Alcance de la MMC, dimensiones críticas y formato del informe. | La evidencia de aceptación puede no coincidir con la orden de compra. |
La inspección debe coincidir con la aceptación estructural
La inspección de componentes estructurales EBAM debe seguir cómo se utilizará la pieza. Un bloque en bruto puede necesitar comprobaciones dimensionales solo en el margen de material y la envolvente. Un componente terminado puede necesitar MMC, registros de material, registros de tratamiento térmico, revisión visual, END o documentos especificados por el comprador. Una pieza reparada puede necesitar evidencia del estado antes y después, comprobaciones del contorno final y criterios de aceptación para la zona reparada.
Los compradores deben evitar añadir la inspección solo como una nota general. Si importan la fatiga, la presión, la temperatura o la ruta de carga crítica, indique qué evidencia se requiere. Si el componente es para un proyecto aeroespacial o energético, el comprador debe proporcionar el dibujo regidor, la especificación y los requisitos de cualificación. Neway puede apoyar la revisión de fabricación, pero la cualificación regulatoria o de aplicación permanece sujeta a los requisitos del comprador y la aprobación de ingeniería.

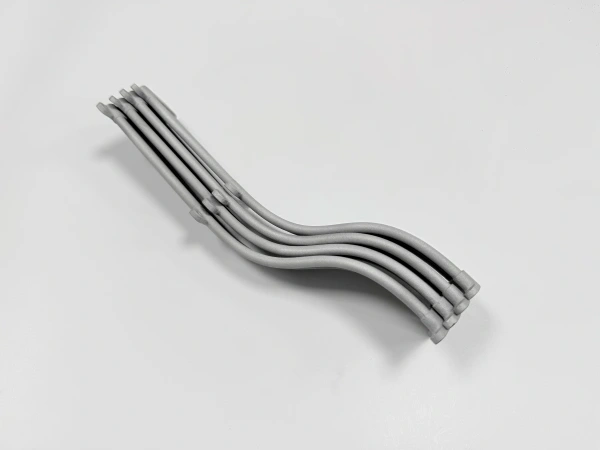

Qué enviar para una solicitud de cotización (RFQ) estructural de EBAM
Para una revisión de producción de EBAM, envíe el modelo STEP, el dibujo 2D, el grado del material, la cantidad final, la etapa de prototipo o bajo volumen, la envolvente máxima de la pieza, las zonas de soporte de carga, las interfaces acabadas, las expectativas de margen de mecanizado, los requisitos de tratamiento térmico o alivio de tensiones, el acabado superficial, los registros de inspección y el entorno de aplicación. Si la cotización es para reparación, añada el material del componente base, la condición dañada, los límites de eliminación, la zona de acumulación y el estándar de aceptación.
Una cotización rentable de EBAM debe indicar si Neway está cotizando solo el bloque depositado, un componente semiacabado mecanizado o una pieza terminada completa. Ese alcance protege tanto a compras como a ingeniería de comparar un precio de bloque con un precio de pieza terminada.
