Revisión de Impresión 3D de Intercambiadores de Calor de Cobre y Pruebas de Fugas
Una cotización de servicio de impresión 3D de cobre para intercambiadores de calor debe comenzar por el recorrido del canal, no por la envolvente exterior. La pieza puede verse compacta en CAD, pero la fabricabilidad depende de si el polvo puede salir, si los puertos pueden mecanizarse, si las caras de sellado son accesibles y cómo el comprador verificará los requisitos de fugas o presión. Sin esos datos, un proveedor puede cotizar un cuerpo imprimible mientras el comprador espera un componente térmico probado.
Neway revisa las solicitudes de cotización (RFQ) de intercambiadores de calor de impresión 3D de cobre separando tres tareas: crear la geometría interna del canal, terminar las interfaces externas y demostrar que la pieza cumple con el método de aceptación requerido. Una pieza de fabricación aditiva (AM) de cobre puede ser valiosa cuando los canales son compactos, curvados o integrados con características de montaje, pero la misma pieza puede volverse riesgosa si la limpieza y las pruebas no están diseñadas en el modelo.
Este artículo está dirigido a compradores que preparan placas de enfriamiento de cobre, bloques térmicos, insertos para intercambiadores de calor, piezas para sistemas de energía y componentes compactos de circuitos de líquido o gas. Se centra en decisiones de canal listas para cotizar, no en promoción general de material de cobre.

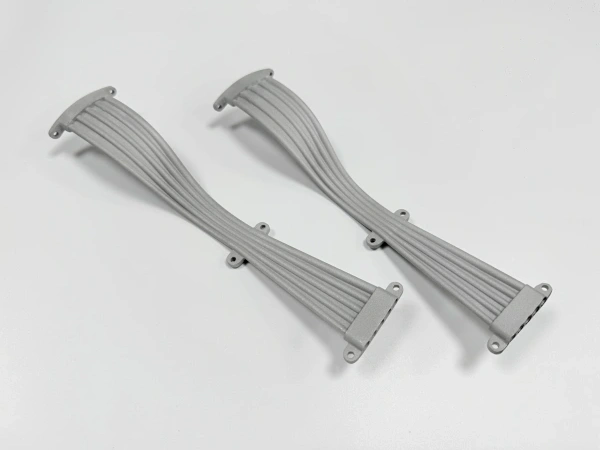

Geometría de Canal que Hace que Vale la Pena Revisar la FA de Cobre
La fabricación aditiva de cobre vale la pena cuando el intercambiador de calor necesita canales que son difíciles de perforar, soldar o mecanizar a partir de piezas separadas. Trayectorias curvas, colectores compactos, salientes de montaje integrados, pasajes de enfriamiento fusionados y una reducción en el número de piezas pueden hacer que la fabricación aditiva sea útil. Si la pieza solo tiene agujeros rectos y placas externas planas, el mecanizado convencional o la construcción soldada pueden ser más prácticos.
La RFQ debe mostrar las ubicaciones de entrada y salida, la continuidad del canal, los tamaños de puerto, el acceso para limpieza y las superficies de transferencia de calor previstas. Un canal atractivo en CAD puede fallar en la revisión de fabricación si crea polvo atrapado, bolsas ciegas, voladizos sin soporte o superficies que no se pueden inspeccionar. El comprador también debe identificar si el canal transporta líquido, gas u otro medio, ya que las pruebas de aceptación pueden cambiar.
La elección del material pertenece a la misma discusión. Se puede solicitar cobre C101 por su conductividad, mientras que otras aleaciones de cobre pueden revisarse cuando la resistencia o la estabilidad térmica son más importantes. El comprador no debe tratar todas las rutas de FA de cobre como intercambiables; la transferencia de calor, la presión, el estilo de conexión y la carga mecánica deciden la ruta práctica.
Acceso para Eliminación de Polvo Antes de la Prueba de Fugas
La eliminación de polvo debe revisarse antes de especificar la prueba de fugas. Un canal pequeño sin una ruta de salida limpia puede retener polvo o residuos, lo que puede bloquear el flujo y hacer que las pruebas no sean confiables. Las curvas cerradas, los cambios bruscos de sección, las bolsas sin salida y las rutas de derivación estrechas merecen atención. Si el diseño no permite la eliminación, el problema debe resolverse en CAD antes de que la pieza se cotice como un intercambiador de calor terminado.
El acceso se puede mejorar cambiando las ubicaciones de los puertos, agregando aberturas de limpieza temporales, revisando las transiciones del canal o dividiendo el componente en una estrategia de ensamblaje diferente. Esas elecciones afectan la cotización porque pueden agregar mecanizado, tapones, soldaduras o pasos de inspección. Un comprador debe decidir si se permiten aberturas temporales y cómo se cerrarán o inspeccionarán después de la limpieza.
Las pruebas de fugas después de una limpieza deficiente pueden crear una falsa confianza. Un canal bloqueado puede pasar una verificación de fugas simple mientras falla en el rendimiento del flujo. Un canal limpio con una superficie interna rugosa puede aún necesitar una revisión de flujo o presión definida por el comprador. Neway puede cotizar la ruta de fabricación más claramente cuando la RFQ separa la eliminación de polvo, la prueba de fugas y la verificación del flujo.

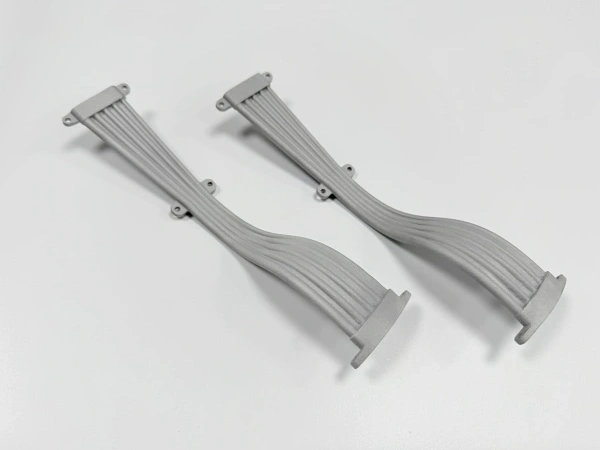

Caras de Sellado y Puertos que Necesitan Mecanizado
Los puertos, las superficies de junta, las conexiones roscadas, las ranuras para juntas tóricas, las almohadillas para pernos y los asientos de sensores no deben tratarse como características impresas en bruto a menos que el dibujo acepte esa condición. Estos son los lugares donde el intercambiador de calor se conecta al sistema externo. Un cuerpo de canal impreso puede ser aceptable, pero la interfaz a menudo necesita mecanizado CNC después de la impresión y el tratamiento térmico.
Los puertos mecanizados también ayudan en las pruebas. Un dispositivo de prueba de fugas necesita superficies estables y una geometría de conexión predecible. Si la cara del puerto es rugosa, inclinada o está afectada por la eliminación de soportes, los resultados de la prueba pueden ser difíciles de interpretar. Una cotización debe incluir el mecanizado final de puertos y superficies de sellado cuando esas características controlan la aceptación.
El momento del roscado es otra decisión del comprador. Algunas roscas se pueden mecanizar después de la impresión. Otras pueden necesitar insertos, tapones o una conexión revisada debido al acceso limitado. Si una rosca se abre hacia un canal interno, el dibujo debe indicar los requisitos de limpieza y si se aceptan rebabas o residuos cerca del flujo. Estos no son detalles cosméticos para piezas de intercambiadores de calor.
La prueba de fugas debe planificarse después de que las superficies utilizadas por el dispositivo estén terminadas. Si un dispositivo de prueba sella contra una almohadilla impresa rugosa, el resultado puede reflejar el contacto temporal del dispositivo en lugar del cuerpo del intercambiador de calor. Si el puerto se mecaniza después de una verificación preliminar de fugas, aún puede ser necesaria una verificación final de fugas. Los compradores deben indicar si se requieren pruebas antes del mecanizado, después del mecanizado, después de tapar los puertos de limpieza temporales o en la condición de envío final.
Característica del canal | Riesgo de fabricación | Acceso de limpieza | Evidencia de prueba | Decisión de RFQ |
|---|---|---|---|---|
Pasaje de enfriamiento curvado | Retención de polvo y zonas rugosas inaccesibles | Necesita una ruta de entrada y salida clara | Prueba de fugas, presión, flujo o definida por el comprador | Confirmar si la geometría del canal se puede limpiar |
Transición de colector | Las curvas cerradas pueden atrapar polvo o reducir la consistencia del flujo | Revisar la forma de la transición y el acceso de salida | Verificación de flujo si el comprador lo especifica | Permitir cambios DFM antes de cotizar la pieza terminada |
Puerto roscado | Las roscas tal como se imprimen no son adecuadas para una conexión controlada | El acceso de mecanizado debe estar disponible | Calibre de rosca y ajuste del dispositivo de fugas | Indicar el momento del roscado y el método de sellado |
Superficie de junta tórica o junta plana | La condición de la superficie controla el sellado | Generalmente se requiere acceso externo para el mecanizado | Revisión dimensional y de superficie | Marcar las superficies de sellado mecanizadas en el dibujo |
Abertura de limpieza temporal | El método de cierre puede convertirse en un nuevo riesgo de fuga | Mejora la eliminación de polvo si se acepta | Prueba de fugas final después del cierre | Decidir si se permiten aberturas auxiliares |
Cómo la Función Térmica Cambia las Solicitudes de Material e Inspección
La función térmica cambia la evidencia que los compradores pueden necesitar. Un prototipo simple puede requerir solo confirmación dimensional y una verificación básica de fugas. Un componente funcional de energía puede necesitar pruebas de presión, registros de materiales, confirmación de limpieza del canal, inspección de puertos y revisión del estado de la superficie. Si la pieza se usa cerca de dispositivos electrónicos, baterías, equipos de energía o hardware de alta temperatura, el método de aceptación debe coincidir con el riesgo operativo real.
La fusión en lecho de polvo puede soportar geometría compacta de FA de cobre, pero no elimina la necesidad de interfaces terminadas. Los compradores de intercambiadores de calor deben esperar que la cotización incluya impresión, eliminación de polvo, eliminación de soportes, mecanizado, limpieza y pruebas cuando esos pasos sean necesarios. La cotización también debe indicar qué pruebas están incluidas y cuáles siguen siendo responsabilidad del comprador.
Las aplicaciones de energía y potencia pueden agregar consideraciones de temperatura, corrosión, presión y fatiga. Neway no asumirá que una pieza es adecuada para un servicio crítico sin requisitos proporcionados por el comprador y revisión de ingeniería. La RFQ debe definir la etapa de desarrollo y cualquier especificación que controle la aceptación.
También hay casos en los que la FA no es la primera opción correcta. Los canales perforados rectos, las placas frías simples, las placas planas grandes sin geometría integrada, o las piezas que requieren superficies internas mecanizadas después de la construcción pueden manejarse mejor mediante CNC, soldadura u otra ruta de ensamblaje. Si el acceso de limpieza es imposible y no se permite ninguna abertura auxiliar, la pieza puede necesitar rediseño antes de que una cotización de FA de cobre tenga sentido.
Datos del Comprador Necesarios para una Cotización de Intercambiador de Calor de Cobre
Para recibir una cotización confiable de FA de intercambiador de calor de cobre, proporcione datos STEP, un dibujo 2D, preferencia de material, cantidad, función de transferencia de calor, medio fluido o gaseoso, definiciones de entrada y salida, acceso de limpieza del canal, detalles de puerto, caras de sellado, requisitos de rosca, expectativas de prueba de presión o fugas, notas de acabado superficial, registros de inspección y el plazo de entrega objetivo. Si algún valor no está fijo, indique que está abierto a revisión DFM.
La RFQ más sólida no pregunta solo si es posible la impresión 3D de cobre. Muestra cómo se limpiará el canal, cómo se mecanizarán las interfaces externas y cómo el comprador aceptará la pieza terminada. Esa información permite a Neway cotizar el cuerpo de cobre impreso y el alcance del intercambiador de calor funcional por separado cuando sea necesario.
