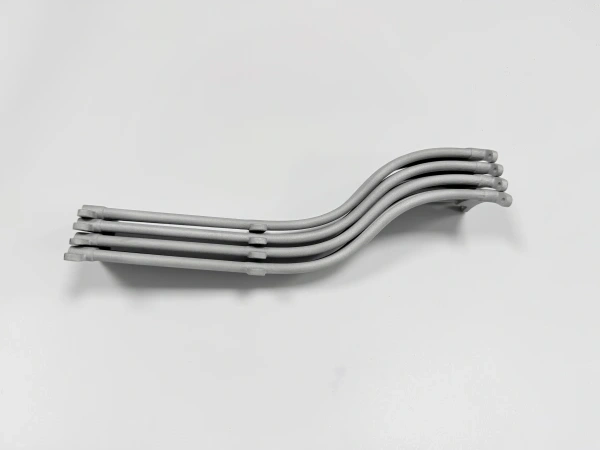

Postmecanizado CNC para piezas metálicas impresas en 3D y solicitudes de cotización (RFQ)
El postmecanizado CNC es a menudo el paso que convierte una pieza bruta de metal impresa en un componente listo para ensamblaje. La fabricación aditiva de metales puede crear geometrías casi netas, pasos internos y estructuras ligeras, pero las roscas, taladros, planos de referencia, caras de sellado, asientos de cojinetes y características de montaje de precisión suelen requerir un plan de acabado sustractivo.
La cotización cambia cuando el mecanizado se define desde el principio. Si un comprador envía solo un archivo STEP, Neway puede revisar la imprimibilidad, pero es posible que no sepa qué caras controlan el ensamblaje o a qué tolerancias debe ajustarse la pieza terminada. Un dibujo que separe las superficies tal como se imprimieron de las características acabadas con CNC evita que la cotización sea una suposición.
Neway revisa proyectos de impresión más CNC verificando el material, la orientación de construcción, el contacto de los soportes, la secuencia de tratamiento térmico, el desbaste de mecanizado, el acceso a los puntos de referencia, las necesidades de EDM y los registros de inspección final. El objetivo no es mecanizar cada superficie, sino acabar aquellas que controlan la función, el sellado, la ubicación, el desgaste y el ensamblaje.
Las piezas brutas de metal impresas aún necesitan interfaces funcionales
La fusión en lecho de polvo y otras rutas de AM metálica son útiles cuando la geometría es difícil de mecanizar desde stock sólido. Eso no significa que la superficie impresa sea la superficie de aceptación correcta para cada característica. Una ménsula impresa aún puede necesitar planos de montaje planos. Un colector puede necesitar puertos mecanizados y ranuras de sellado. Una pieza de titanio puede necesitar taladros y roscas finales después del alivio de tensiones.
El mecanizado CNC debe estar ligado a la función. Si una superficie solo sirve para evitar interferencias con partes adyacentes, puede permanecer impresa o granallada. Si una superficie ubica otro componente, sella fluidos, soporta un cojinete o controla un punto de referencia, debe revisarse para su mecanizado. Esa distinción ahorra costos porque el trabajo costoso se aplica a las superficies que realmente importan.
Los compradores también deben decidir si el primer pedido es un prototipo de verificación de ajuste o una pieza destinada a producción. Un prototipo puede utilizar un mecanizado simplificado en solo algunas interfaces. Una pieza repetida de bajo volumen puede requerir puntos de referencia estables, utillajes de mecanizado e inspección documentada en cada característica crítica.
La revisión práctica es a menudo un límite de fabricación interna o externa dentro de la misma pieza. La fabricación aditiva puede ser responsable de la forma interna y la pieza bruta eficiente en material, mientras que el CNC es responsable de las interfaces que el ensamblaje toca realmente. La RFQ debe hacer visible esa división para que compras pueda comparar proveedores en función del alcance de la pieza terminada, en lugar de comparar una pieza bruta impresa con un componente mecanizado.

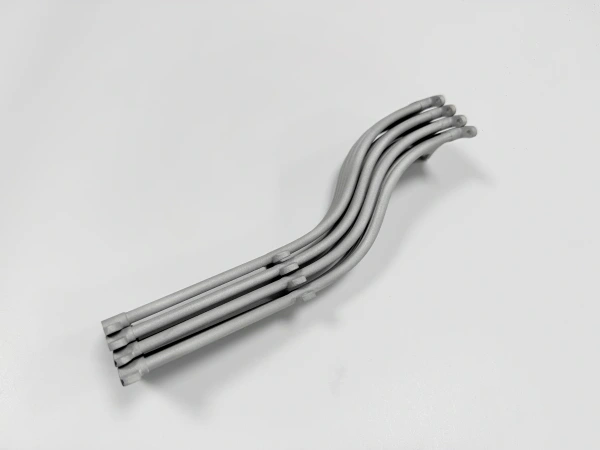

La estrategia de puntos de referencia debe elegirse antes de la construcción
El plan de puntos de referencia no debe esperar hasta que la pieza bruta impresa llegue al centro de mecanizado. La orientación de construcción, la eliminación de soportes, el tratamiento térmico y el HIP pueden afectar cómo se sujeta y mide la pieza. Si el dibujo no tiene puntos de referencia claros, el maquinista puede necesitar elegir referencias temporales que no coincidan con la condición final de ensamblaje.
Se pueden añadir planos de referencia, pestañas de sujeción, salientes sacrificiales o stock adicional a la pieza bruta impresa para que el CNC tenga una referencia estable. Estas características pueden parecer innecesarias en el modelo CAD terminado, pero pueden marcar la diferencia entre un mecanizado repetible y una configuración arriesgada. Si el comprador elimina todas las características temporales del modelo antes de solicitar la cotización, la ruta de la pieza terminada puede volverse más costosa.
Para la impresión 3D de titanio, la planificación de puntos de referencia es especialmente importante cuando hay paredes delgadas, tensiones residuales o requisitos de manipulación sensibles al oxígeno. Para piezas de superaleación o acero inoxidable, las marcas de los soportes y el movimiento térmico también pueden afectar dónde se debe colocar una referencia de mecanizado fiable.
La secuencia importa tanto como la elección del punto de referencia. Si se requiere alivio de tensiones, tratamiento térmico o HIP, el mecanizado final suele revisarse después de esas operaciones porque la pieza bruta puede deformarse. Algunas piezas pueden necesitar un mecanizado desbastado primero para crear superficies de referencia, luego procesamiento térmico y finalmente mecanizado de acabado. Esa secuencia debe cotizarse intencionalmente en lugar de descubrirse después de la primera operación.
Característica a acabar | Por qué se revisa el CNC o el EDM | Detalle de planificación antes de la impresión | Evidencia de inspección |
|---|---|---|---|
Agujeros roscados | Las roscas impresas normalmente no son la característica final de ensamblaje. | Dejar material para taladrar, roscar, frescar roscas o insertar. | Calibre de roscas, ubicación CMM o verificación específica del dibujo. |
Taladros y asientos de cojinetes | La redondez, el diámetro y la posición a menudo controlan la función. | Orientar y dejar stock en la pieza bruta para que se pueda acceder al taladro. | CMM, calibre de taladros o informe de redondez cuando sea necesario. |
Caras de sellado | La condición de la superficie y la planitud pueden controlar las fugas. | Proteger la cara de marcas de soporte y dejar holgura de mecanizado. | Planitud, acabado superficial y comprobaciones relacionadas con fugas si se especifican. |
Planos de referencia | Controlan el mecanizado final y la alineación de inspección. | Añadir planos o pestañas que sobrevivan al tratamiento térmico y a la eliminación de soportes. | Informe CMM vinculado al esquema de puntos de referencia del dibujo. |
Ranuras afiladas o esquinas internas | El acceso de la herramienta puede ser limitado con fresas CNC estándar. | Revisar si se necesita EDM para geometrías estrechas o de difícil acceso. | Comprobación dimensional, comprobación de perfil o informe de superficie. |
La holgura de mecanizado es una decisión de diseño
La holgura de mecanizado debe colocarse donde se requiera el acabado, no añadirse uniformemente a todo el modelo. Poco stock corre el riesgo de dejar superficie impresa en un área funcional. Demasiado stock aumenta el volumen de construcción, los soportes, el tiempo de mecanizado y el riesgo de distorsión. La holgura correcta depende del material, la geometría, el procesamiento térmico, el acceso del utillaje y la tolerancia final.
El comprador debe marcar qué caras pueden permanecer tal como se imprimieron y cuáles deben mecanizarse. Si el dibujo aplica requisitos estrictos de perfil o acabado superficial a todas las paredes exteriores, el proveedor puede tener que cotizar un mecanizado amplio incluso donde no añade valor funcional. Un dibujo más claro puede reducir costos limitando el CNC a las superficies de interfaz reales.
La holgura también afecta a la orientación de construcción. Una superficie que necesita mecanizado no debe colocarse donde las marcas de soporte, las trampas de polvo o el acceso de la herramienta hagan que el acabado sea innecesariamente difícil. Un pequeño cambio en la orientación o la colocación temporal del stock puede reducir el número de configuraciones. Para la producción de bajo volumen, esa decisión puede importar más que el volumen bruto impreso.
Ubicación de la holgura | Razón para añadir stock | Riesgo si no se define | Nota del comprador que ayuda |
|---|---|---|---|
Planos de montaje | Control final de planitud y altura. | La superficie impresa puede no cumplir con el requisito de ensamblaje. | Identificar la parte de acoplamiento y el requisito de planitud. |
Puertos y taladros | Trayectoria de la herramienta y control del diámetro final. | El agujero puede necesitar retrabajo o no ser accesible. | Marcar diámetro crítico, profundidad y orientación. |
Zonas de sellado | Prevención de fugas y control del acabado superficial. | Marcas de soporte o rugosidad permanecen en la superficie de sellado. | Indicar el medio de sellado y el requisito de acabado si se conoce. |
Pestañas temporales | Sujeción después del tratamiento térmico o eliminación de soportes. | La pieza puede carecer de una referencia de mecanizado estable. | Permitir la eliminación después del mecanizado final. |
Cuándo el EDM pertenece al plan de postmecanizado
El mecanizado por electroerosión (EDM) puede ser útil cuando una pieza metálica impresa tiene material duro, ranuras estrechas, características delicadas, esquinas internas o superficies difíciles de alcanzar con herramientas rotativas. El EDM no es un reemplazo para cada operación de CNC. Debe usarse donde el acceso de la herramienta, la dureza del material, la geometría o el requisito de superficie lo conviertan en un mejor método de acabado.
El EDM puede cambiar el alcance de la cotización porque añade configuración, planificación de electrodos o trayectorias de alambre, consideraciones de superficie y necesidades de inspección. Si se requiere EDM para una ranura, una característica interna o un acabado superficial, debe aparecer en la RFQ en lugar de descubrirse después de la impresión. El comprador debe marcar qué características necesitan EDM y cuáles pueden acabarse mediante fresado convencional, taladrado, roscado o escariado.
La inspección debe seguir la secuencia de mecanizado
La inspección CMM suele realizarse después del mecanizado final porque verifica el esquema de puntos de referencia terminado, las posiciones de los taladros, las relaciones de los planos de montaje y las interfaces críticas. Las comprobaciones en proceso aún pueden ser necesarias después de la impresión o el tratamiento térmico cuando la pieza bruta podría moverse antes del CNC. La tomografía computarizada (CT), la revisión visual, las comprobaciones de superficie o los calibres de roscas pueden añadirse cuando el dibujo lo requiera.
La inspección debe coincidir con el riesgo. Una ménsula de prototipo puede necesitar solo dimensiones clave. Un colector sellado puede necesitar comprobaciones de geometría de puertos y caras de sellado. Un componente relacionado con la medicina o la aeroespacial puede requerir registros definidos por el comprador y criterios de aceptación. Neway puede apoyar la planificación de fabricación e inspección, pero los requisitos de cualificación deben provenir del dibujo y la especificación del comprador.
Cuando se comparan varios proveedores, pregunte si el precio incluye utillajes de mecanizado, revisión de acceso de herramientas, rebabeado post-mecanizado, verificación de roscas e informes dimensionales. Estos elementos pueden ser pequeños en una cotización de prototipo pero significativos en un pedido repetido. Una cotización que solo dice "CNC incluido" aún puede dejar incertidumbre sobre qué superficies están acabadas y qué registros se entregarán.
Datos de cotización para un proyecto de impresión más CNC
Para una cotización fiable, envíe el archivo STEP, el dibujo 2D, el grado del material, la cantidad, el entorno de aplicación, la preferencia de proceso de impresión si está fija, los requisitos de tratamiento térmico o HIP, las dimensiones críticas, el esquema de puntos de referencia, las superficies mecanizadas, las roscas, los taladros, las caras de sellado, el acabado superficial, las necesidades de EDM, los registros de inspección y la ventana de entrega objetivo. Identifique si la pieza es un prototipo, una muestra de ingeniería o un pedido repetido de bajo volumen.
Si el control de costos es importante, solicite a Neway que separe el alcance de la pieza bruta impresa, el postmecanizado CNC, el EDM si es necesario, el tratamiento superficial y los registros de inspección. Esto facilita decidir qué características deben acabarse ahora y cuáles pueden permanecer impresas durante la revisión temprana del prototipo.
