Tolerâncias e Acabamento Superficial por EDM para Peças Metálicas Impressas

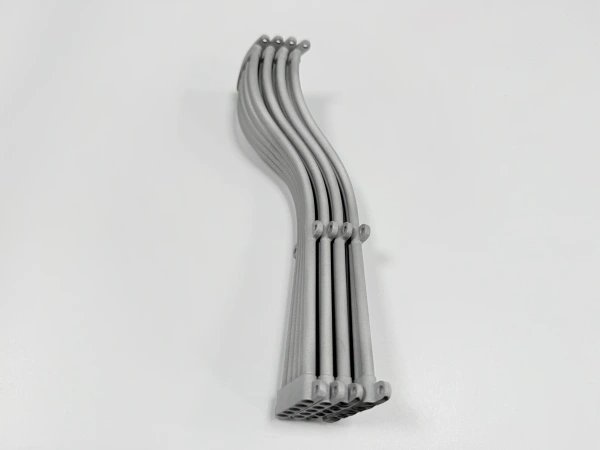

As tolerâncias e o acabamento superficial por EDM são importantes quando uma peça metálica impressa possui características difíceis de acabar com fresagem, furação ou polimento comuns. A manufatura aditiva pode produzir uma forma metálica quase definitiva, mas algumas ranhuras, cantos internos, ligas duras, paredes delicadas e superfícies de vedação necessitam de um método de acabamento que não dependa de força de corte.

O comprador deve considerar o EDM cedo quando a peça exigir geometria local apertada, controle fino da superfície, acabamento de material duro ou acesso a características que as ferramentas CNC padrão não conseguem alcançar. Se o EDM for descoberto após a impressão, a peça pode não ter o sobremetal, o acesso ou a estratégia de datum corretos para a operação.

A Neway analisa a usinagem por eletroerosão (EDM) como um pós-processo vinculado ao desenho técnico. O EDM deve ser orçado por característica e requisito de aceitação, não como um rótulo amplo de acabamento aplicado a toda a peça.

Quando o EDM é Melhor que o Corte Baseado em Força

A usinagem CNC é geralmente a primeira rota de acabamento para datums, apoios, furos e roscas. O EDM torna-se relevante quando a força de corte, o diâmetro da ferramenta, a dureza ou o acesso à geometria criam riscos. Superligas impressas, titânio, aço temperado e características de parede fina delicada podem tornar o EDM digno de revisão após a seleção da rota aditiva.

Candidatos típicos ao EDM incluem ranhuras estreitas, cantos internos agudos, perfis de precisão, superfícies de difícil acesso, pequenas aberturas e características que se deflectiriam sob uma ferramenta de corte convencional. O EDM a fio pode ser útil para características passantes e perfis. O EDM por penetração pode ser revisado quando estiverem envolvidas cavidades conformadas, controle de superfície local ou detalhes não passantes. A escolha depende da geometria e do requisito de aceitação.

O EDM não substitui a revisão do projeto. A peça ainda precisa de geometria acessível, um plano de datum e sobremetal suficiente onde o acabamento é necessário. Uma característica impressa que esteja presa dentro de um canal ou bloqueada por paredes adjacentes pode não ser alcançável apenas porque o EDM é mencionado na solicitação de cotação (RFQ).

O caminho do fio ou o acesso do eletrodo devem ser revisados antes da impressão. Uma característica cortada a fio pode necessitar de um furo inicial ou de uma borda aberta. Uma característica de EDM por penetração pode necessitar de espaço para a aproximação do eletrodo e lavagem. Se o projeto AM não deixar acesso para estes itens, o comprador pode precisar alterar a característica, dividir o componente ou aceitar um método de acabamento diferente.

A Tolerância do EDM Depende da Geometria da Característica

Os compradores frequentemente solicitam tolerâncias de usinagem por EDM como se um único valor se aplicasse a cada característica. Na prática, a tolerância depende do material, tamanho da característica, acesso do eletrodo ou do fio, configuração do datum, condição térmica e método de inspeção. Uma ranhura estreita, um perfil de precisão, uma parede fina e uma área de vedação não carregam o mesmo risco.

O desenho técnico deve mostrar quais dimensões são críticas para a função e quais superfícies são apenas de referência ou de folga. Se tolerâncias apertadas forem aplicadas amplamente a toda a peça impressa, a cotação pode incluir acabamento desnecessário. Se as tolerâncias forem atribuídas apenas às características controladas por EDM, o fornecedor pode planejar a operação e a inspeção com mais precisão.

A estabilidade do datum faz parte do planejamento de tolerância. O EDM pode manter uma característica local apenas tão bem quanto a peça possa ser referenciada e restringida. Se o blank impresso tiver se movido após tratamento térmico, remoção de suportes ou usinagem preliminar, a configuração do EDM deve referenciar datums acabados em vez de superfícies impressas brutas, sempre que o desenho exigir precisão posicional.

O Acabamento Superficial Deve Ser Especificado pela Função

O acabamento superficial por EDM pode ser útil quando uma peça metálica impressa necessita de textura local controlada ou de um acabamento mais fino do que a condição de impressão original. Os compradores devem especificar onde o acabamento superficial importa: superfície de vedação, contato deslizante, detalhe semelhante a molde, acesso a passagem de fluxo ou característica de precisão visível. Uma nota geral pedindo acabamento superficial por EDM em toda a peça pode criar custos desnecessários.

Acabamento espelhado em peças impressas em 3D é uma discussão separada. O EDM pode ajudar a criar ou preparar certas superfícies, mas o acabamento final também pode depender de polimento, acesso, material, geometria e da condição inicial após a impressão. Se o comprador exigir uma área espelhada, a RFQ deve marcar a superfície exata e o método de aceitação. Não deve implicar que cada parede impressa possa ser convertida para o mesmo acabamento.

O artigo existente da Neway sobre criação de superfície espelhada por EDM em peças impressas em 3D é útil quando a principal preocupação é a aparência local ou a qualidade da superfície de contato. Para uma RFQ de produção, esse acabamento ainda deve estar vinculado ao desenho técnico e às evidências de inspeção.

As expectativas de acabamento superficial também devem considerar a camada refundida, a condição da borda e a limpeza ou polimento subsequentes onde especificado pelo comprador. A Neway não deve assumir que uma superfície EDM satisfaz automaticamente um requisito de vedação, deslizamento ou cosmético. O desenho técnico deve definir a superfície de aceitação e se a condição EDM é final ou apenas uma etapa intermediária antes do polimento ou revestimento.

EDM e CNC Devem Ser Sequenciados Juntos

O EDM é frequentemente uma etapa dentro de uma rota maior de pós-usinagem. Um blank impresso pode primeiro necessitar de alívio de tensões, remoção de suportes, usinagem de datum, CNC preliminar, EDM, CNC de acabamento, rebarbação e inspeção final. A ordem exata depende do material e de qual característica controla a peça.

Se o EDM vier antes da usinagem de datum, a configuração pode carecer de uma referência estável. Se o EDM vier após o CNC final, a peça pode precisar de proteção para que as faces acabadas não sejam danificadas durante o manuseio. Se o tratamento térmico ocorrer após o EDM, o comprador deve revisar se o movimento dimensional poderia afetar a característica acabada. Essas decisões de sequência pertencem à cotação antes da emissão da ordem de compra.

Para peças metálicas impressas de alto valor, pode ser útil orçar um fluxo de trabalho de primeira amostra separadamente do trabalho repetitivo. A primeira amostra confirma o sobremetal, o acesso, o caminho do EDM e o método de inspeção. Uma vez que o fluxo de trabalho seja comprovado, as peças repetitivas podem ser cotadas com uma sequência de operações mais clara e menos suposições. Isso é diferente de tratar o EDM como uma nota genérica de acabamento.

Evidência de Aceitação para Peças AM Acabadas por EDM

A inspeção deve seguir a característica EDM. Um perfil pode necessitar de medição por CMM ou óptica. Uma ranhura pode necessitar de verificações de largura, posição e condição da borda. Um requisito de acabamento superficial pode necessitar do método declarado no desenho técnico. Uma característica interna delicada pode necessitar de evidência visual, tomografia computadorizada (CT) ou revisão específica da seção se não puder ser alcançada por inspeção comum.

Os compradores devem evitar solicitar todos os relatórios possíveis por padrão. Registros de material, registros de tratamento térmico, CMM, relatório de acabamento superficial e inspeção visual adicionam trabalho. A abordagem útil é definir quais características controladas por EDM requerem evidência e quais características necessitam apenas de revisão de mão de obra padrão.

Quando a característica é interna ou parcialmente oculta, a inspeção comum pode não provar o requisito. Revisão por CT, acesso específico da seção, design de calibre ou teste funcional podem ser discutidos dependendo da peça. Se o comprador precisar dessa evidência, isso deve ser declarado na fase de RFQ para que o custo e o cronograma de inspeção não sejam adicionados após a conclusão da operação.

Escopo da RFQ para Acabamento por EDM Após AM Metálico

Para cotar EDM em peças metálicas impressas, envie o arquivo STEP, desenho 2D, grau do material, quantidade, processo de impressão se conhecido, condição de tratamento térmico, esquema de datum, características controladas por EDM, tolerância necessária, acabamento superficial alvo, limitações de acesso, expectativas de polimento e registros de inspeção. Marque se o EDM é obrigatório ou se a Neway pode propor CNC ou ajustes de design para facilitar o acabamento.

Se a peça ainda estiver em desenvolvimento, separe as operações EDM necessárias das atualizações de acabamento opcionais. Isso permite que o setor de compras veja o preço base da peça acabada e o custo extra de tolerância mais apertada ou acabamento superficial melhorado antes de se comprometer com uma rota de produção.
