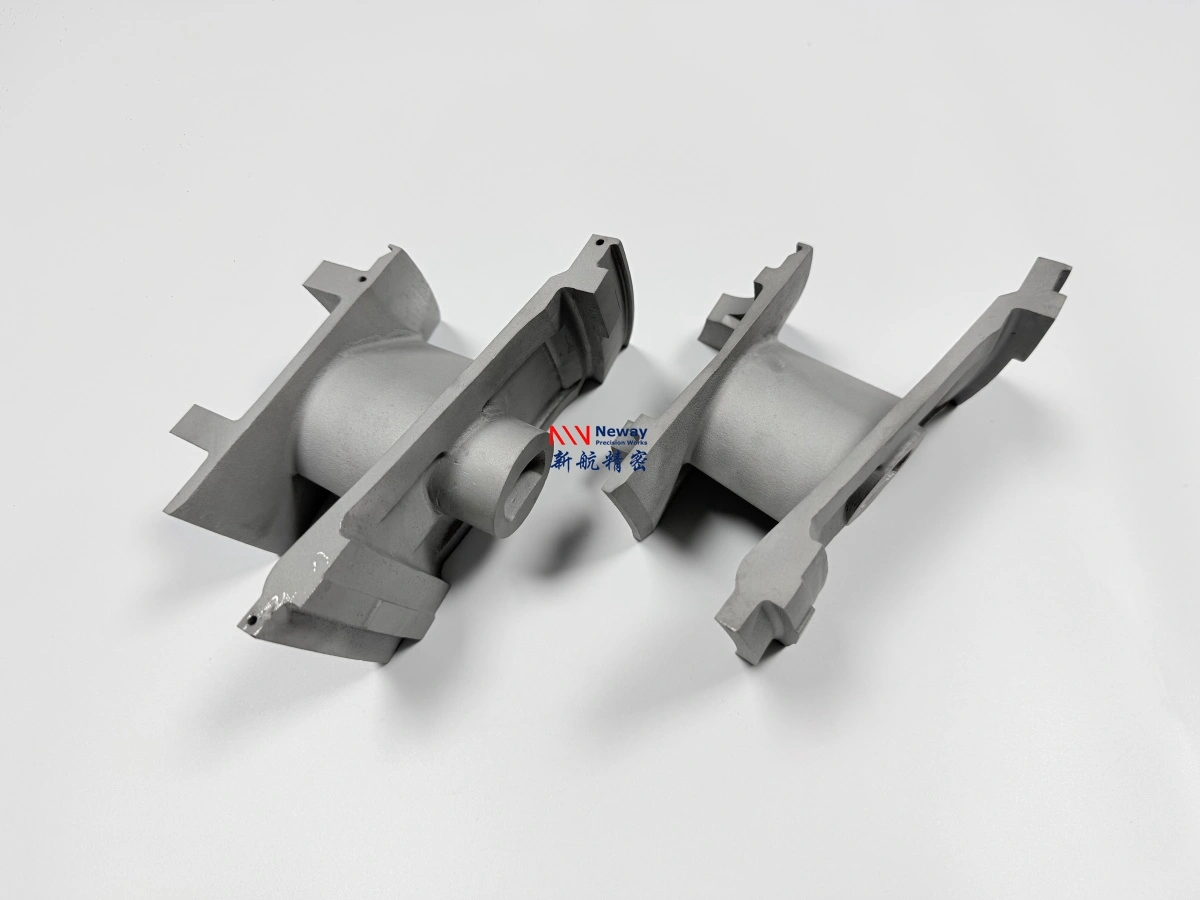

¿Qué información debe incluirse en una solicitud de presupuesto (RFQ) para impresión 3D de superaleaciones?
Una solicitud de presupuesto (RFQ) completa para impresión 3D de superaleaciones debe incluir archivos CAD 3D, planos 2D, grado del material, cantidad, requisitos de tolerancia, condiciones de aplicación, temperatura de operación, requisitos de carga o presión, necesidades de postprocesamiento, estándares de inspección, requisitos de documentación y el tiempo de entrega objetivo. Dado que las piezas de superaleación se utilizan a menudo en aplicaciones aeroespaciales, de turbinas, energía, combustión, intercambiadores de calor y secciones calientes, un presupuesto preciso debe basarse tanto en la geometría como en las condiciones de servicio.
Para obtener un presupuesto de impresión 3D de superaleaciones fiable, los compradores no deben enviar únicamente un archivo STL y la cantidad. El proveedor también necesita comprender el requisito de la aleación, el riesgo de imprimibilidad, la estrategia de soportes, el margen de mecanizado, la ruta de procesamiento térmico, el requisito de HIP (Prensado Isostático en Caliente), el tratamiento superficial, el alcance de la inspección y si la pieza es un prototipo o un componente destinado a producción.

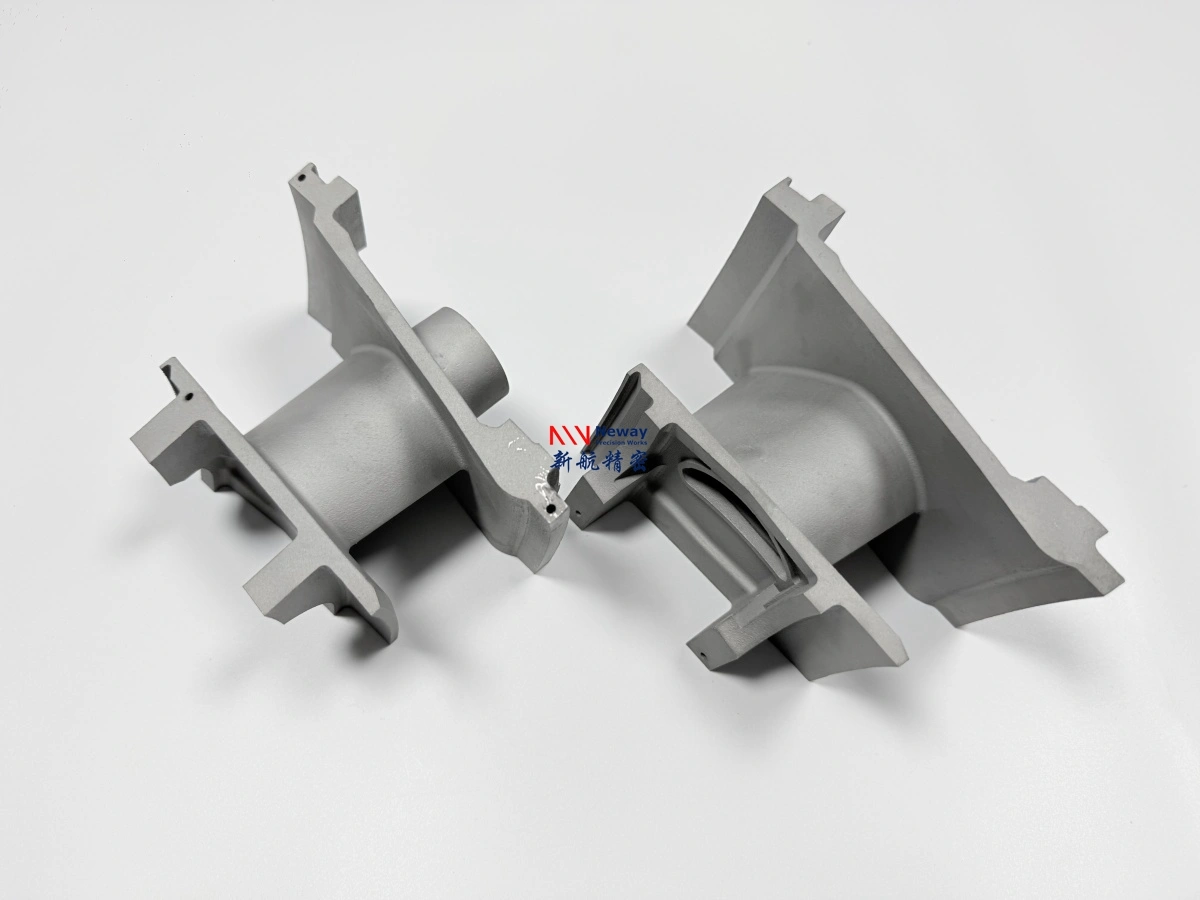

1. Respuesta directa: ¿Qué debe incluirse en la RFQ?
La información más importante en una RFQ para impresión 3D de superaleaciones incluye el modelo 3D, el plano 2D, el material, la cantidad, las tolerancias, el entorno operativo, el postprocesamiento, la inspección y los requisitos de documentación. Estos detalles ayudan al proveedor a evaluar la fabricabilidad, el costo, el tiempo de entrega, el riesgo de calidad y la ruta de producción correcta.
Información de la RFQ | Por qué es necesaria | Entrada recomendada |
|---|---|---|
Archivo CAD 3D | Se utiliza para evaluar la geometría, la orientación de construcción, el volumen de material, el diseño de soportes y la eliminación de polvo. | Se prefiere STEP o X_T; STL puede servir para una revisión preliminar. |
Plano 2D | Define tolerancias, referencias (datums), dimensiones críticas, roscas, agujeros, caras de sellado y puntos de inspección. | Plano en PDF con tolerancias, acabado superficial y notas. |
Grado del material | Confirma la disponibilidad de la aleación, su imprimibilidad, el tratamiento térmico y la idoneidad para la aplicación. | Inconel 718, Inconel 625, Hastelloy X, Haynes 188, Inconel 713C o alternativas aceptables. |
Cantidad | Afecta la disposición de la construcción, el costo de configuración, la planificación de lotes de postprocesamiento y el precio unitario. | Cantidad de prototipos, cantidad de lote piloto y posible demanda anual. |
Condiciones de aplicación | Ayuda a evaluar si el material y la ruta de postprocesamiento son adecuados. | Temperatura, ambiente gaseoso, carga, presión, ciclos térmicos y objetivo de vida útil. |
Postprocesamiento | Determina el costo del tratamiento térmico, HIP, mecanizado CNC, EDM, acabado superficial y recubrimiento. | Liste los pasos de acabado requeridos o solicite al proveedor que los recomiende. |
Inspección y documentos | Define el costo del control de calidad, el tiempo de entrega y los criterios de aceptación. | CMM, escaneo 3D, rayos X, TC, FPI, FAI, certificado de material, registro de tratamiento térmico, registro de HIP o COC. |
2. ¿Qué formatos de archivo deben enviar los compradores?
Los archivos STEP o X_T son preferidos para la cotización de impresión 3D de superaleaciones porque proporcionan datos precisos de modelos sólidos para la revisión de ingeniería. Los archivos STL pueden ser útiles para la evaluación inicial del volumen y la imprimibilidad, pero generalmente no son suficientes para la revisión de tolerancias, mecanizado, inspección y ensamblaje.
Para piezas producidas mediante Fusión en Lecho de Polvo, el archivo CAD se utiliza para evaluar la orientación de construcción, la disposición de soportes, los canales internos, la eliminación de polvo, el espesor de pared y la posible distorsión. Si la pieza incluye pasajes internos, estructuras de celosía, canales de refrigeración o cavidades cerradas, el archivo debe mostrar claramente estos detalles.
Tipo de archivo | Valor para la cotización | Limitación |
|---|---|---|
STEP | Preferido para revisión de ingeniería, planificación de mecanizado y análisis de fabricabilidad. | Debe coincidir con la última revisión. |
X_T | Preferido para una revisión precisa del modelo sólido y la cotización. | Debe proporcionarse junto con el plano si las tolerancias son importantes. |
STL | Útil para una revisión preliminar del volumen y la impresión. | Limitado para la planificación de tolerancias, mecanizado e inspección. |
3MF | Puede admitir la revisión de fabricación aditiva cuando está disponible. | Aún necesita información del plano para dimensiones críticas. |
Archivo de ensamblaje | Ayuda a revisar el ajuste, las superficies de acoplamiento y las interfaces de instalación. | También se deben incluir archivos a nivel de pieza. |
3. ¿Qué debe incluirse en el plano 2D?
Se recomienda encarecidamente un plano 2D para piezas impresas en 3D de superaleación, ya que muchos requisitos funcionales no pueden entenderse solo a partir de un modelo 3D. Esto es especialmente importante para piezas aeroespaciales, piezas de turbinas, boquillas, hardware de combustión, intercambiadores de calor, componentes a presión y accesorios de alta temperatura.
Elemento del plano | Detalles recomendados | Por qué es importante |
|---|---|---|
Referencias (Datums) | Identificar superficies de referencia para el mecanizado y la inspección. | Soporta la configuración de CNC, la inspección por CMM y la alineación del ensamblaje. |
Tolerancias | Separar las tolerancias críticas de las generales. | Evita el sobrecosto en características no críticas. |
Acabado superficial | Definir la rugosidad para superficies de sellado, flujo, acoplamiento o estéticas. | Determina el alcance del mecanizado, pulido, granallado o tratamiento superficial. |
Agujeros y roscas | Especificar diámetro, tamaño de rosca, profundidad, posición y tolerancia. | Ayuda a planificar el mecanizado CNC o EDM después de la impresión. |
Caras de sellado | Definir planitud, rugosidad y requisitos relacionados con fugas. | Estas superficies suelen requerir posmecanizado. |
Características críticas | Marcar rutas de flujo, características de raíz, interfaces, paredes delgadas y áreas de carga. | Ayuda a centrar el costo y la inspección en las áreas funcionales. |
4. ¿Cómo deben definir los compradores el material de superaleación?
Los compradores deben especificar el grado de aleación requerido, el grado equivalente o las alternativas de material aceptables. La familia de Superaleaciones incluye diferentes aleaciones base níquel y base cobalto, y cada aleación tiene diferente imprimibilidad, costo, respuesta al tratamiento térmico, dificultad de mecanizado y capacidad de temperatura de servicio.
Si el grado exacto es obligatorio, la RFQ debe indicarlo claramente. Si se aceptan alternativas, los compradores deben describir la temperatura requerida, la resistencia a la corrosión, la resistencia a la oxidación, la resistencia, la resistencia al desgaste y el entorno de aplicación para que el proveedor pueda recomendar una aleación imprimible.
Entrada de material | Ejemplo | Beneficio para la cotización |
|---|---|---|
Aleación exacta requerida | Inconel 718, Inconel 625, Hastelloy X, Haynes 188, Inconel 713C. | Confirma la disponibilidad del material y la ruta del proceso. |
Grado equivalente permitido | Superaleación equivalente base níquel o base cobalto aceptable. | Puede reducir el costo o mejorar la fabricabilidad. |
Requisito basado en el rendimiento | Resistencia a alta temperatura, resistencia a la oxidación, ciclos térmicos, resistencia a la corrosión. | Permite la selección de ingeniería basada en la condición de servicio. |
Certificado de material necesario | Certificado de polvo, certificado de material o COC requerido. | Asegura que la documentación esté incluida en la cotización. |
5. ¿Qué condiciones de aplicación deben compartirse?
Los datos de aplicación son críticos para la impresión 3D de superaleaciones, ya que muchas piezas se utilizan en entornos de secciones calientes, turbinas, combustión, energía, aeroespacial y relacionados con la presión. La misma geometría CAD puede requerir una aleación diferente, un tratamiento térmico distinto, una decisión sobre HIP, una ruta de inspección o un tratamiento superficial diferente dependiendo de la condición operativa.
Condición de aplicación | Entrada recomendada | Por qué afecta a la cotización |
|---|---|---|
Temperatura de operación | Temperatura máxima y de servicio continuo. | Determina la idoneidad del material y la ruta de tratamiento térmico. |
Ciclos térmicos | Tasa de calentamiento/enfriamiento, frecuencia del ciclo y duración de la prueba. | Afecta el riesgo de grietas, fatiga, distorsión y necesidades de inspección. |
Ambiente gaseoso o de combustión | Aire, gas de combustión, escape, gas oxidante, medios corrosivos o vacío. | Afecta las decisiones sobre oxidación, corrosión, recubrimiento y acabado superficial. |
Condición de carga | Carga estática, vibración, fatiga, presión, flujo o carga estructural. | Ayuda a evaluar HIP, inspección, mecanizado y selección de materiales. |
Propósito de la pieza | Prototipo visual, verificación de ajuste, prueba funcional, uso final o pieza destinada a producción. | Evita costos innecesarios o una fabricación insuficientemente controlada. |
6. ¿Qué requisitos de postprocesamiento deben enumerarse?
El postprocesamiento puede afectar significativamente el precio y el tiempo de entrega de las piezas impresas en 3D de superaleación. Los compradores deben listar claramente los pasos de acabado requeridos o pedir al proveedor que recomiende la ruta correcta basándose en la aplicación. El postprocesamiento común incluye tratamiento térmico, HIP, mecanizado CNC, EDM, tratamiento superficial y preparación para recubrimiento.
Para piezas funcionales de superaleación, el Tratamiento Térmico, el Prensado Isostático en Caliente (HIP), el Mecanizado CNC y el Mecanizado por Descarga Eléctrica (EDM) pueden necesitar planificarse juntos en lugar de cotizarse como ideas posteriores separadas.
Elemento de postprocesamiento | Cuándo especificarlo | Impacto en la cotización |
|---|---|---|
Alivio de tensiones / tratamiento térmico | Piezas funcionales, piezas de alta temperatura, piezas que necesitan control de propiedades del material. | Afecta el tiempo de entrega, el rendimiento mecánico y la estabilidad dimensional. |
HIP | Piezas sensibles a la fatiga, cargadas a presión, aeroespaciales, de turbinas o de alto valor. | Añade costo y tiempo de entrega, pero mejora la integridad interna. |
Mecanizado CNC | Caras de sellado, superficies de montaje, agujeros, roscas, bridas y áreas de referencia. | Requiere margen de mecanizado, accesorios e inspección dimensional. |
EDM | Agujeros pequeños, agujeros profundos, ranuras estrechas, características de refrigeración o detalles de superaleación de difícil acceso. | Afecta la planificación del proceso y el costo específico de la característica. |
Tratamiento superficial | Control de rugosidad, pulido, granallado, preparación para recubrimiento o requisitos estéticos. | Depende de las zonas funcionales y el área superficial. |
Recubrimiento de barrera térmica | Componentes de sección caliente expuestos a entornos térmicos severos. | Añade preparación del recubrimiento, enmascarado, inspección y control del proceso. |
Si la pieza necesita control de rugosidad, preparación para recubrimiento o acabado visual, los compradores deben especificar los requisitos de Tratamiento Superficial. Para piezas de turbinas, combustores o secciones calientes expuestas a calor severo, también puede ser necesario revisar los Recubrimientos de Barrera Térmica.
7. ¿Qué inspección y documentación deben definirse?
Los requisitos de inspección y documentación deben enumerarse claramente en la RFQ, ya que pueden afectar el costo, la programación y la selección del proveedor. Un prototipo básico puede solo necesitar inspección visual y dimensional, mientras que las piezas aeroespaciales, de turbinas o destinadas a producción pueden requerir un paquete de documentación más completo.
Inspección / Documento | Qué verifica | Cuándo solicitarlo |
|---|---|---|
Informe dimensional | Dimensiones críticas, agujeros, bridas, referencias y características mecanizadas. | Piezas controladas por plano. |
Informe de escaneo 3D | Desviación del CAD y precisión de superficies de forma libre. | Álabes, boquillas, conductos, carcasas y superficies curvas. |
Inspección por rayos X o TC | Defectos internos, porosidad, grietas, polvo atrapado y canales internos. | Piezas críticas de sección caliente, a presión o con canales internos. |
FPI / Inspección por líquidos penetrantes | Grietas que rompen la superficie y discontinuidades superficiales. | Superaleaciones sensibles a grietas y piezas mecanizadas de sección caliente. |
Certificado de material | Grado del material, lote de polvo y trazabilidad. | Ingeniería, aeroespacial, energía y proyectos regulados. |
Registro de tratamiento térmico / HIP | Procesamiento térmico y trazabilidad del lote de HIP. | Piezas que requieren documentación de postprocesamiento controlado. |
FAI / COC | Cumplimiento del primer artículo o certificado de conformidad. | Aprobación de prototipos, producción piloto y sistemas de calidad del cliente. |
8. ¿Cómo afectan la cantidad y la etapa de desarrollo a la cotización?
La cantidad y la etapa de desarrollo son importantes porque un prototipo visual, un prototipo funcional, un lote piloto y un pedido de producción repetitiva requieren diferentes estrategias de fabricación y control de calidad. Los compradores deben explicar si el diseño aún está cambiando o ya está congelado.
Etapa del proyecto | Recomendación para la RFQ | Por qué ayuda |
|---|---|---|
Prototipo temprano | Indicar si la pieza es para prueba visual, de ajuste, de flujo o térmica. | Permite ahorrar costos evitando controles innecesarios de uso final. |
Validación funcional | Proporcionar necesidades de temperatura, carga, presión, inspección y postprocesamiento. | Asegura que la pieza se cotice para el riesgo de servicio real. |
Lote piloto | Compartir la cantidad y el proceso de aprobación esperado. | Soporta la planificación del proceso y la revisión de repetibilidad. |
Producción futura | Compartir la demanda anual, el estado de congelación del diseño y el costo objetivo. | Permite comparar la impresión 3D repetitiva, la fabricación híbrida u otras rutas. |
9. Ejemplos de RFQ específicos por material
Diferentes superaleaciones a menudo necesitan un enfoque diferente en la RFQ. Las cotizaciones para Inconel 718 pueden centrarse en el rendimiento estructural de alta resistencia, el tratamiento térmico, el HIP y el mecanizado. Las cotizaciones para Haynes 188 pueden centrarse en la temperatura de la sección caliente, los ciclos térmicos, la oxidación, el gas de combustión y la inspección. Las cotizaciones para piezas de turbina de Inconel 713C pueden requerir una revisión adicional del riesgo de grietas, la geometría del álabe o la boquilla, el espesor de la pared y los controles de postprocesamiento.
Los compradores pueden comparar ejemplos a nivel de material como ¿Qué información de diseño se necesita para una cotización de impresión 3D de Inconel 718?, ¿Qué archivos y detalles técnicos se necesitan para cotizar piezas impresas en 3D de Haynes 188? y ¿Qué datos técnicos se requieren para cotizar piezas de turbina o de sección caliente de Inconel 713C? al preparar una RFQ más detallada.
Material / Dirección de la pieza | Enfoque de la RFQ | Entrada importante del comprador |
|---|---|---|
Piezas estructurales de Inconel 718 | Resistencia, tratamiento térmico, HIP, mecanizado y control de tolerancias. | Plano, condición de carga, requisito de tratamiento térmico y alcance de la inspección. |
Piezas de sección caliente de Haynes 188 | Ciclos térmicos, oxidación, gas de combustión y diseño de pared delgada. | Temperatura, ambiente gaseoso, espesor de pared, postprocesamiento e inspección. |
Piezas de turbina de Inconel 713C | Riesgo de grietas, geometría de álabe o boquilla, eliminación de soportes y controles de postprocesamiento. | CAD, plano, espesor de pared, aplicación en turbina, tratamiento térmico, HIP e inspección de defectos. |
Piezas de combustión de Hastelloy X | Resistencia a la oxidación, exposición a gases calientes, fatiga térmica y acabado superficial. | Ambiente de combustión, temperatura de operación, superficies de flujo y necesidades de inspección. |
10. Lista de verificación de RFQ para impresión 3D de superaleaciones
La siguiente lista de verificación puede ayudar a los compradores a preparar una RFQ completa y reducir los retrasos en la cotización. La información completa ayuda al proveedor a proporcionar un precio, un tiempo de entrega y una recomendación de fabricabilidad más precisos.
Elemento de la lista | Detalles recomendados |
|---|---|
Archivos CAD | Se prefiere STEP o X_T; STL es aceptable para una revisión preliminar. |
Plano 2D | Tolerancias, referencias, roscas, agujeros, superficies de sellado, acabado superficial y notas de inspección. |
Material | Grado de superaleación requerido o alternativas aceptables. |
Cantidad | Cantidad de prototipos, cantidad de lote y posible demanda anual. |
Aplicación | Prototipo, verificación de ajuste, prueba funcional, aeroespacial, turbina, combustión, energía o uso en producción. |
Condición operativa | Temperatura, ciclos térmicos, ambiente gaseoso, carga, presión, flujo y vida útil objetivo. |
Postprocesamiento | Tratamiento térmico, HIP, mecanizado CNC, EDM, tratamiento superficial, recubrimiento o pulido. |
Inspección | CMM, escaneo 3D, rayos X, TC, FPI, FAI, certificado de material, registro de tratamiento térmico, registro de HIP o COC. |
Tiempo de entrega | Programa estándar, programa urgente, fecha de prueba o plazo de entrega. |
11. Resumen
Una RFQ completa para impresión 3D de superaleaciones debe incluir archivos CAD, planos 2D, grado del material, cantidad, tolerancias, condiciones de aplicación, requisitos de postprocesamiento, estándares de inspección, necesidades de documentación y el tiempo de entrega objetivo. Esta información permite al proveedor evaluar la imprimibilidad, el costo, el tiempo de entrega, la estrategia de soportes, la eliminación de polvo, el tratamiento térmico, el HIP, el mecanizado CNC, el EDM, el tratamiento superficial, el recubrimiento y el control de calidad.
Para obtener la cotización más rápida y precisa, los compradores deben enviar archivos STEP o X_T, planos, requisitos de material, opciones de cantidad, temperatura de operación, condiciones de carga o presión, superficies críticas, requisitos de inspección y objetivos de entrega a través del Servicio de Impresión 3D. Una RFQ completa ayuda a reducir la incertidumbre, evitar costos innecesarios y seleccionar la ruta de fabricación correcta para piezas personalizadas impresas en 3D de superaleación.
