¿Es adecuada la impresión 3D en Inconel 713C para prototipos de álabes y toberas de turbina?
¿Es adecuada la impresión 3D en Inconel 713C para prototipos de álabes y toberas de turbina?

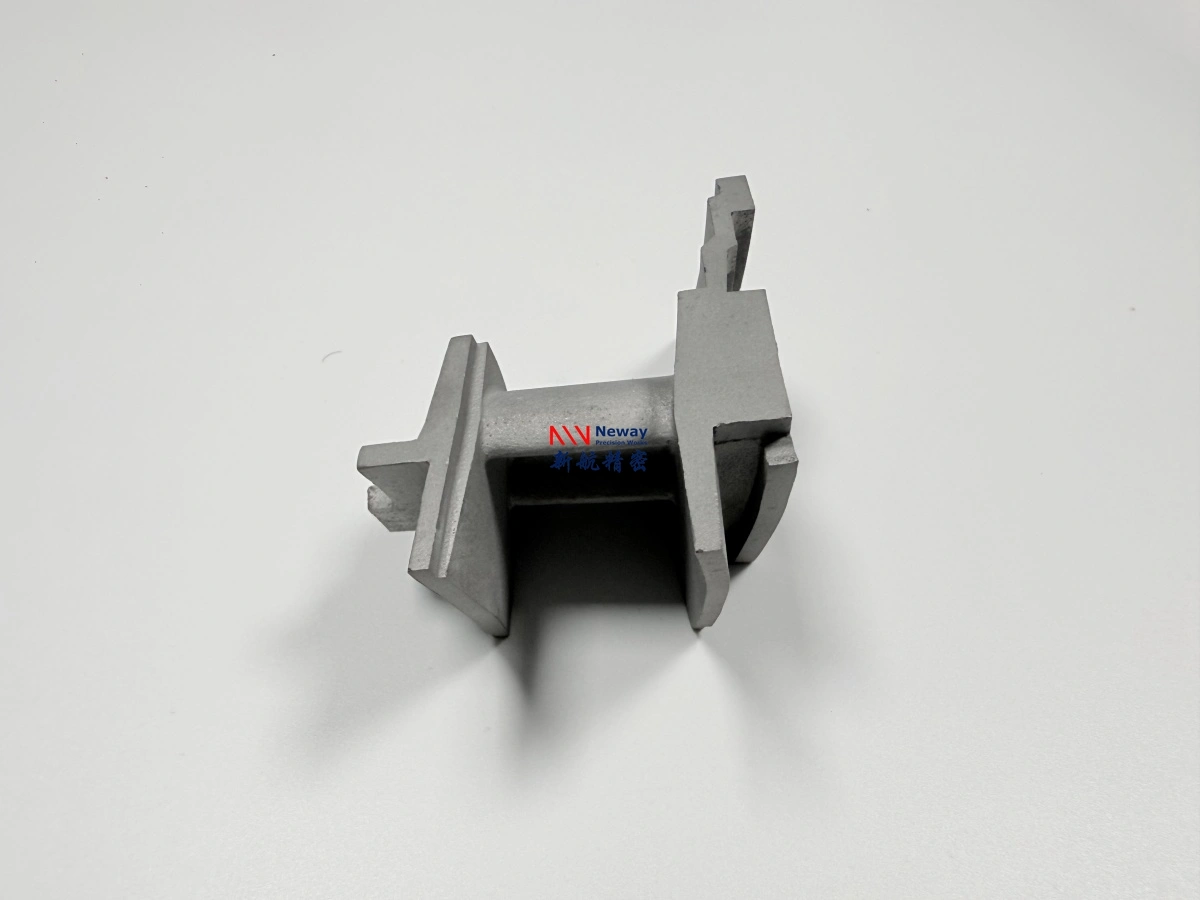

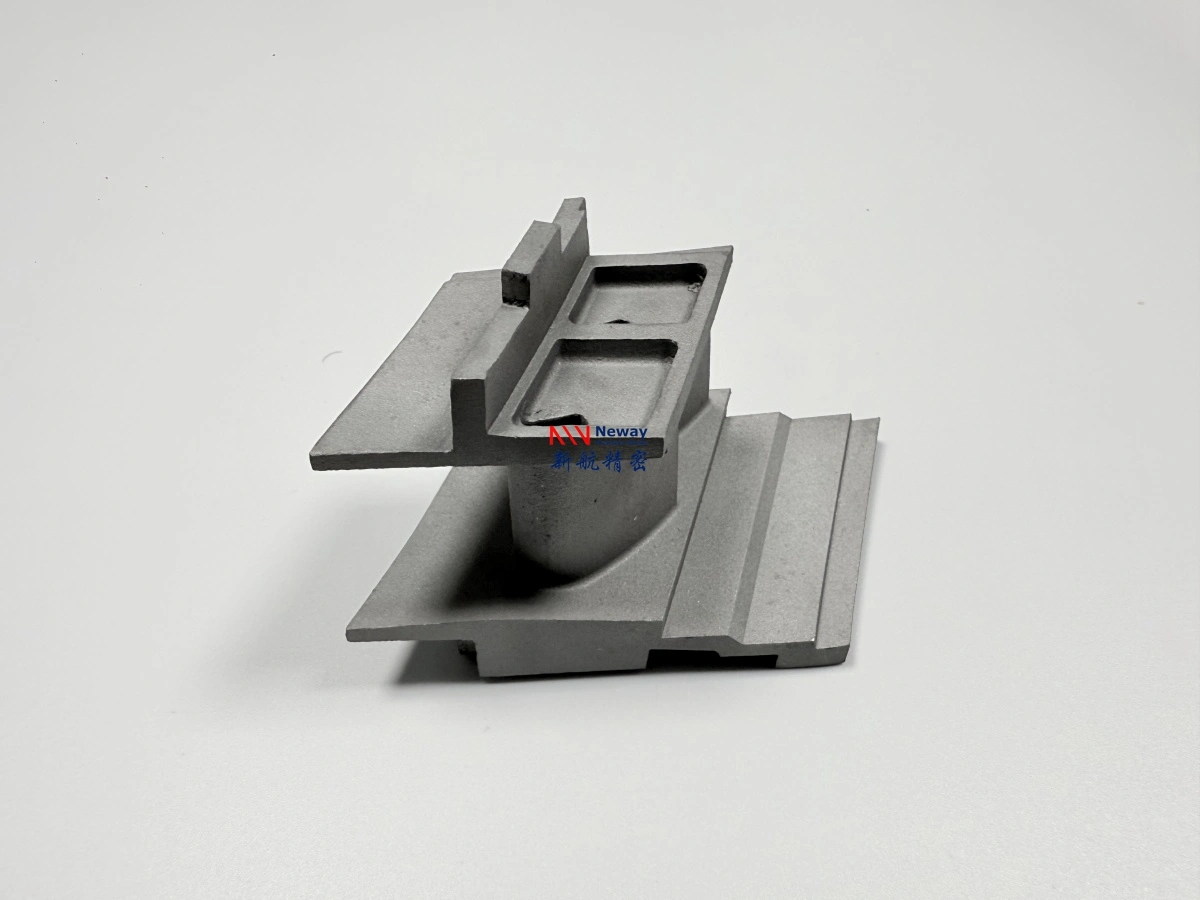

La impresión 3D en Inconel 713C puede evaluarse para el desarrollo de prototipos de álabes de turbina, toberas de turbina y componentes de la sección caliente, especialmente cuando los clientes necesitan una validación en pequeños lotes antes del utillaje, la fundición o la producción final. Dado que los álabes y las toberas de turbina suelen incluir paredes delgadas, superficies curvas de la trayectoria de gas, estructuras relacionadas con la refrigeración y requisitos de servicio a altas temperaturas, el proyecto debe revisarse cuidadosamente antes de la producción.
Para proyectos de desarrollo de turbinas, las piezas de turbina de Inconel 713C generalmente no se tratan como componentes impresos estándar. Requieren una revisión de viabilidad que cubra el comportamiento del material, la geometría, el espesor de pared, la eliminación de soportes, la eliminación de polvo, el tratamiento térmico, el margen de mecanizado y los requisitos de inspección.
1. Respuesta directa: ¿Es adecuado el Inconel 713C para prototipos de álabes y toberas de turbina?
El Inconel 713C puede ser adecuado para prototipos de álabes y toberas de turbina cuando el objetivo es la validación geométrica, la verificación del ensamblaje, las pruebas de conceptos aerodinámicos, la evaluación de prototipos de la sección caliente o la verificación de ingeniería en pequeños lotes. Sin embargo, la idoneidad depende en gran medida de la geometría de la pieza, el espesor de la pared, la exposición térmica, la carga mecánica y el nivel de inspección requerido.
Para proyectos de prototipos, la principal ventaja de la impresión 3D en Inconel 713C es que los clientes pueden evaluar geometrías complejas de turbinas o toberas sin invertir inmediatamente en utillaje de fundición. Esto es especialmente útil cuando el diseño aún puede cambiar después de las pruebas de flujo, la revisión de instalación o la validación térmica.
Pregunta de aplicación | Respuesta práctica |
|---|---|
¿Se puede utilizar Inconel 713C para prototipos de álabes de turbina? | Sí, puede evaluarse para álabes de prototipo, pero primero deben revisarse la geometría de pared delgada y el riesgo de agrietamiento. |
¿Se puede utilizar para prototipos de toberas de turbina? | Sí, especialmente para la validación de toberas o anillos de tobera en pequeños lotes antes de planificar la producción final. |
¿Es adecuado para piezas de producción final? | Depende de la aplicación, el estándar de prueba, los requisitos de inspección y los criterios de aceptación del cliente. |
¿Cuál es el principal riesgo del proyecto? | Agrietamiento, distorsión de paredes delgadas, dificultad para eliminar soportes, eliminación de polvo y control post-mecanizado. |
2. ¿Qué partes de turbina y de la sección caliente pueden evaluarse?
El Inconel 713C se considera a menudo para componentes de trayectoria de gas a alta temperatura y relacionados con turbinas. Para proyectos de impresión 3D, es más adecuado cuando la pieza se necesita para pruebas de prototipos, iteración de diseño, verificación de ensamblaje o validación de ingeniería de volumen limitado.
Tipo de pieza | Propósito típico del prototipo |
|---|---|
Álabes de turbina | Se utilizan para validar la forma de la trayectoria de gas, las interfaces de montaje, el espesor de la pared y el ajuste del ensamblaje. |
Toberas de turbina | Se utilizan para evaluar la dirección del flujo, la geometría de la tobera, la exposición térmica y las características de instalación. |
Anillos de tobera | Se utilizan para pruebas en pequeños lotes antes de la fundición o la confirmación del proceso de producción. |
Soportes de la sección caliente | Se utilizan para soporte estructural a alta temperatura y validación de accesorios. |
Componentes de la trayectoria de gas | Se utilizan para probar superficies de flujo de aire, características de montaje y comportamiento térmico. |
Accesorios de combustión o bancos de prueba | Se utilizan para validación en laboratorio, pruebas de motor o ciclos térmicos. |
Estos proyectos están comúnmente vinculados al desarrollo aeroespacial y de aviación, así como a la validación de equipos de energía y potencia, donde se necesitan prototipos de alta temperatura antes de la inversión total en producción.
3. ¿Por qué la impresión 3D ayuda al desarrollo de álabes y toberas de turbina?
La impresión 3D ayuda al desarrollo de álabes y toberas de turbina porque permite a los ingenieros evaluar geometrías complejas más rápido que los procesos convencionales basados en utillaje. Para el trabajo de prototipos, esto puede reducir el tiempo de iteración de diseño y ayudar a identificar riesgos geométricos, de ensamblaje y funcionales antes de comprometerse con el utillaje de fundición o métodos de producción de ciclo largo.
Con la fusión en lecho de polvo, los prototipos relacionados con turbinas pueden construirse directamente a partir de datos CAD. Esto es útil para piezas con perfiles curvos, características de montaje integradas, pasos internos, secciones de pared delgada o formas complejas de trayectoria de gas.
Necesidad de desarrollo | Cómo ayuda la impresión 3D |
|---|---|
Validación de forma aerodinámica | Permite probar rápidamente la geometría de álabes, toberas y la trayectoria de gas antes del congelamiento del diseño final. |
Evaluación de características de refrigeración o flujo | Admite canales complejos o estructuras relacionadas con el flujo que pueden ser difíciles de mecanizar directamente. |
Verificación de interfaces de ensamblaje | Ayuda a verificar orificios de montaje, bridas, caras de referencia y holguras de instalación. |
Pruebas de prototipos en pequeños lotes | Permite la validación de bajo volumen sin inversión inmediata en moldes de fundición o utillaje. |
Iteración de diseño | Permite a los ingenieros modificar la geometría después de los comentarios de las pruebas e imprimir versiones actualizadas. |
4. Principales riesgos de fabricación para piezas de turbina de Inconel 713C impresas
Los álabes y las toberas de turbina son desafiantes porque a menudo combinan paredes delgadas, superficies curvas, transiciones afiladas, canales internos, servicio a altas temperaturas y requisitos de interfaz ajustados. Estas características aumentan la dificultad de la impresión 3D en Inconel 713C.
Riesgo de fabricación | Impacto en los prototipos de turbina o tobera |
|---|---|
Distorsión de pared delgada | Los perfiles aerodinámicos de los álabes y las paredes de las toberas pueden deformarse durante la impresión, el alivio de tensiones o la eliminación de soportes. |
Agrietamiento | El Inconel 713C es sensible al agrietamiento, especialmente alrededor de áreas de concentración de tensiones y cambios rápidos de espesor. |
Dificultad para eliminar soportes | Los soportes dentro de pasajes estrechos, áreas curvas de la trayectoria de gas o superficies ocultas pueden ser difíciles de eliminar. |
Eliminación de polvo | Las cavidades cerradas o los canales finos pueden atrapar polvo y requerir una limpieza especial o confirmación por TC. |
Rugosidad superficial | Las superficies tal como se imprimen pueden no ser aceptables para áreas aerodinámicas o de sellado sin acabado. |
Margen de post-mecanizado | Las caras de montaje, superficies de sellado, orificios y características de referencia a menudo necesitan mecanizado CNC o EDM después de la impresión. |
Complejidad de la inspección | Los defectos internos, grietas y residuos de polvo pueden requerir TC, rayos X, FPI, CMM o escaneo 3D. |
5. ¿Qué detalles de diseño deben revisarse antes de la impresión?
Antes de producir un prototipo de álabe o tobera de turbina en Inconel 713C, el modelo CAD debe revisarse para determinar su imprimibilidad, accesibilidad de soportes, acumulación de calor, eliminación de polvo y requisitos de mecanizado final. Un diseño adecuado para fundición o mecanizado CNC aún puede requerir ajustes para la fabricación aditiva.
Detalle de diseño | Enfoque de la revisión |
|---|---|
Espesor mínimo de pared | Comprueba si las paredes de los álabes o toberas pueden sobrevivir a la impresión, la eliminación de soportes y el tratamiento térmico. |
Bordes de ataque y de fuga | Revisa el riesgo de sobrecalentamiento, deformación, insuficiencia de material o dificultad de acabado. |
Canales internos | Comprueba si se puede eliminar el polvo y si se pueden inspeccionar las superficies internas. |
Interfaces de montaje | Identifica las superficies que necesitan margen de mecanizado, control de planitud o definición de referencia. |
Transiciones afiladas | Reduce el agrietamiento y la concentración de tensiones añadiendo filetes o una geometría más suave donde sea posible. |
Acceso para inspección | Confirma si los defectos, residuos de polvo o canales bloqueados pueden detectarse después de la impresión. |
6. ¿Qué información se necesita para una solicitud de presupuesto (RFQ) de álabes o toberas de turbina?
Para presupuestar con precisión prototipos de álabes o toberas de turbina en Inconel 713C, los clientes deben proporcionar tanto datos geométricos como información sobre las condiciones de servicio. Esto ayuda a determinar si el proyecto es adecuado para la impresión, qué post-procesamiento se necesita y qué método de inspección debe incluirse.
Información requerida | Por qué se necesita |
|---|---|
Archivo CAD 3D | Se utiliza para evaluar la geometría, la orientación de construcción, el diseño de soportes y la viabilidad de eliminación de polvo. |
Dibujo 2D | Define tolerancias, referencias, dimensiones críticas, orificios, roscas y superficies de mecanizado. |
Espesor mínimo de pared | Importante para perfiles aerodinámicos de álabes, paredes de toberas, bordes delgados y revisión del riesgo de agrietamiento. |
Temperatura de operación | Ayuda a evaluar si el Inconel 713C y la ruta de post-procesamiento seleccionada son adecuados. |
Condición de ciclo térmico | Importante para prototipos de sección caliente expuestos a calentamiento y enfriamiento repetidos. |
Condición de carga y presión | Ayuda a evaluar si se debe considerar una inspección adicional, HIP o pruebas mecánicas. |
Cantidad | Afecta a la disposición de construcción, el alcance de la validación del proceso, el precio unitario y el tiempo de entrega. |
Requisitos de inspección | Define si se requiere TC, rayos X, FPI, CMM, escaneo 3D, certificado de material o FAI. |
7. Resumen
La impresión 3D en Inconel 713C puede ser adecuada para el desarrollo de prototipos de álabes de turbina, toberas de turbina, anillos de tobera y componentes de la sección caliente, especialmente cuando el cliente necesita una validación en pequeños lotes antes de la fundición, el utillaje o el congelamiento del diseño de producción. Puede ayudar a los ingenieros a evaluar la geometría aerodinámica, las estructuras relacionadas con la refrigeración, las interfaces de ensamblaje y los conceptos de prototipos de alta temperatura más rápidamente.
Sin embargo, las piezas de turbina de Inconel 713C requieren una revisión cuidadosa de viabilidad debido a la sensibilidad al agrietamiento, la distorsión de paredes delgadas, la dificultad para eliminar soportes, el riesgo de eliminación de polvo, la rugosidad superficial y los requisitos de post-mecanizado. Para una cotización precisa, los clientes deben proporcionar el modelo 3D, el dibujo 2D, el espesor de la pared, la temperatura de aplicación, la condición de ciclo térmico, la información de carga, la cantidad y el estándar de inspección.
