Postprocesamiento para piezas de superaleación impresas en 3D: Tratamiento térmico, HIP, CNC, EDM e...

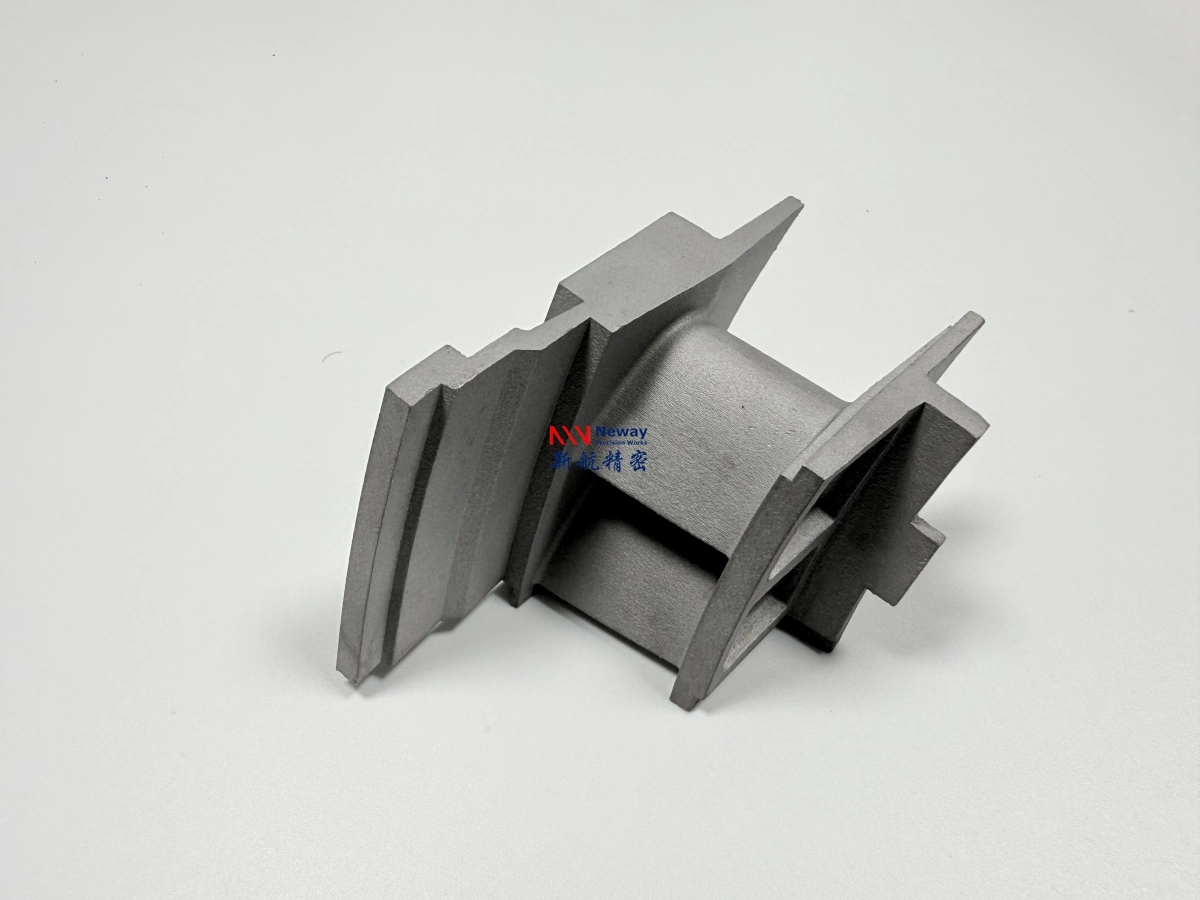

Para aplicaciones aeroespaciales, de turbinas, combustión, energía e industriales de alta temperatura, la impresión 3D en metal suele ser solo el primer paso de fabricación. La mayoría de los proyectos de impresión 3D de superaleaciones requieren un flujo de trabajo de postprocesamiento completo antes de que las piezas estén listas para el ensamblaje, las pruebas o el uso funcional.
Las piezas impresas en superaleación a menudo necesitan la eliminación de soportes, alivio de tensiones, tratamiento térmico, evaluación HIP, mecanizado CNC, EDM, acabado superficial y documentación de inspección. Esto es especialmente importante para Inconel 718, Inconel 625, Hastelloy X, Haynes 188, Inconel 713C y otras aleaciones de alta temperatura utilizadas en entornos severos.
Para los compradores, el punto clave es simple: una pieza de superaleación impresa en 3D no debe evaluarse solo por el costo de impresión. El costo final, el tiempo de entrega y la calidad dependen en gran medida de lo que ocurre después de la impresión. Un componente de superaleación terminado generalmente requiere un postprocesamiento controlado y una planificación clara de la inspección.

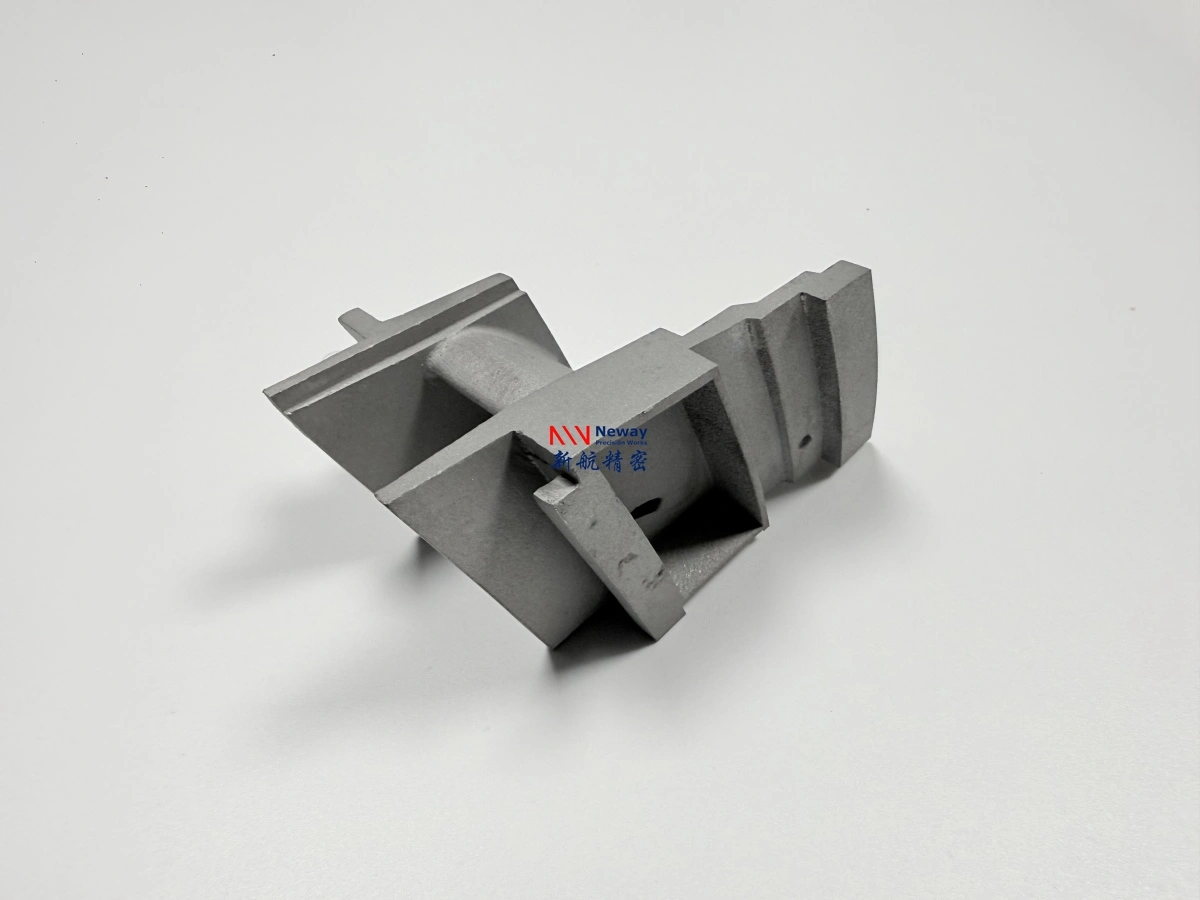

Por qué se requiere postprocesamiento para piezas de superaleación impresas en 3D
Las piezas de superaleación suelen seleccionarse para condiciones de trabajo exigentes, como alta temperatura, oxidación, corrosión, ciclos térmicos, carga, vibración o fatiga. En muchos proyectos, estos requisitos no pueden cumplirse de manera fiable solo con la impresión.
El postprocesamiento es necesario porque la fusión en lecho de polvo metálico puede dejar tensión residual, rugosidad superficial tal como se imprimió, marcas de soportes, riesgo de porosidad interna, desviación dimensional y superficies funcionales sin acabar. Para piezas de alto valor, estos problemas deben controlarse antes de la entrega.
Las razones comunes para el postprocesamiento incluyen:
Reducir la tensión residual después de la impresión
Mejorar la estabilidad del material mediante tratamiento térmico
Reducir el riesgo de defectos internos mediante evaluación HIP
Eliminar estructuras de soporte sin dañar paredes delgadas
Mecanizar caras de sellado, superficies de montaje, agujeros y roscas
Utilizar EDM para ranuras estrechas, características profundas o detalles complejos en superaleaciones
Mejorar la condición superficial mediante chorreado, pulido o desbarbado
Verificar dimensiones, calidad interna y trazabilidad del proceso
Para componentes aeroespaciales y de turbinas, el postprocesamiento debe definirse en la etapa de solicitud de presupuesto (RFQ). Esto ayuda a evitar malentendidos sobre si el proveedor está cotizando una pieza tal como se imprimió o un componente de ingeniería terminado e inspeccionado.
Eliminación de soportes después de la impresión 3D de superaleaciones
La eliminación de soportes suele ser el primer paso importante de postprocesamiento después de la impresión. Los soportes son necesarios para estabilizar voladizos, conducir el calor, reducir la deformación y mejorar el éxito de la construcción. Sin embargo, también pueden crear marcas superficiales, dificultades de eliminación y riesgos para estructuras de pared delgada.
La eliminación de soportes debe planificarse junto con la orientación de construcción y la geometría de la pieza. Si los soportes se colocan en caras de sellado críticas, superficies de flujo de gas, bordes de perfiles aerodinámicos delgados o superficies estéticas, puede requerirse mecanizado o acabado adicional.
Los riesgos de la eliminación de soportes incluyen:
Daño a paredes delgadas o bordes delicados
Defectos superficiales en áreas de contacto con los soportes
Deformación durante la eliminación mecánica
Soportes inaccesibles dentro de cavidades complejas
Costo adicional de pulido o mecanizado después de la eliminación
Para álabes de turbina complejos, toberas, escudos térmicos y estructuras de canales internos, el proveedor debe confirmar la accesibilidad de los soportes antes de la producción. Si los soportes no se pueden eliminar de forma segura, puede ser necesario ajustar el diseño o la orientación de construcción.
Zona de soporte | Problema potencial | Control recomendado |
|---|---|---|
Sección de pared delgada | Deformación de la pared o daño en el borde | Revisar la densidad de soporte, el acceso y el método de eliminación |
Cara de sellado | Marcas de soporte y mala planitud | Reservar margen para mecanizado CNC |
Superficie de flujo de gas | Superficie rugosa y perturbación del flujo | Evitar el contacto con soportes siempre que sea posible |
Cavidad interna | Soporte inaccesible o polvo atrapado | Rediseñar el acceso o modificar la orientación |
Tratamiento térmico para piezas de superaleación impresas en 3D
El tratamiento térmico es uno de los pasos de postprocesamiento más importantes para muchos componentes de superaleación impresos. Dependiendo del material y la aplicación, el tratamiento térmico puede utilizarse para el alivio de tensiones, la estabilización de la microestructura, el endurecimiento por precipitación o el ajuste del rendimiento.
Para aleaciones de alta resistencia como Inconel 718, el tratamiento térmico suele ser esencial para lograr las propiedades mecánicas previstas. Para aleaciones de ruta de gas caliente como Hastelloy X o Haynes 188, el procesamiento térmico puede utilizarse para estabilizar la pieza para el servicio a alta temperatura. Para materiales sensibles al agrietamiento como Inconel 713C, la estrategia de tratamiento térmico debe revisarse cuidadosamente con la ruta de fabricación general.
El plan de tratamiento térmico debe considerar:
Grado del material y especificación del polvo
Tensión residual tal como se imprimió
Propiedades mecánicas requeridas
Temperatura de operación y condiciones de ciclo térmico
Si el mecanizado CNC se realizará antes o después del tratamiento térmico
Si puede producirse distorsión dimensional durante el procesamiento térmico
Registro o certificado de tratamiento térmico requerido
Para ejemplos de postprocesamiento específicos de aleaciones, los flujos de trabajo para el postprocesamiento de Inconel 718 y el postprocesamiento de Hastelloy X pueden ayudar a los compradores a comprender cómo se combinan el tratamiento térmico, el HIP y el mecanizado después de la impresión.
Evaluación HIP para piezas de superaleación impresas en 3D
La compactación isostática en caliente, o HIP, puede recomendarse cuando la integridad interna, el rendimiento a fatiga, la mejora de la densidad o la reducción de defectos son importantes. Se considera comúnmente para componentes aeroespaciales, de turbinas, energía y de superaleaciones de alta fiabilidad.
El HIP no es necesario para cada pieza de superaleación impresa en 3D. Un prototipo visual, una pieza de verificación de ajuste simple o un accesorio no crítico pueden no necesitar HIP. Sin embargo, para piezas funcionales de turbinas, partes relacionadas con presión, estructuras sensibles a la fatiga o componentes de prueba de alta temperatura, el HIP puede ser una parte importante de la estrategia de calidad.
El HIP puede considerarse cuando la pieza tiene:
Carga sensible a la fatiga
Alta temperatura de operación
Riesgo de porosidad interna
Requisitos funcionales aeroespaciales o de turbinas
Paredes delgadas o estructuras internas complejas que requieren mayor fiabilidad
Requisitos del cliente para la mejora de la densidad o el control de defectos internos
Para obtener un soporte de decisión más detallado, las preguntas frecuentes sobre HIP para superaleaciones explican cuándo debe incluirse el HIP en un flujo de trabajo de impresión 3D de superaleaciones.
Tipo de aplicación | Necesidad de HIP | Razón |
|---|---|---|
Prototipo visual o de verificación de ajuste | Generalmente opcional | El objetivo principal es la revisión de geometría o ensamblaje |
Componente de prueba térmica | Dependiente de la aplicación | Depende de la temperatura, carga y severidad de la prueba |
Pieza de turbina o aeroespacial | A menudo evaluado | La integridad interna y la resistencia a la fatiga pueden ser importantes |
Pieza sensible a la presión o fatiga | Fuertemente considerado | La reducción de defectos internos puede mejorar la fiabilidad |
Mecanizado CNC después de la impresión 3D de superaleaciones
La mayoría de las piezas funcionales de superaleación impresas requieren mecanizado CNC después de la impresión. La fusión en lecho de polvo puede crear geometrías complejas, pero normalmente no se utiliza para lograr tolerancias de precisión en caras de sellado, superficies de montaje, agujeros, roscas y características de referencia.
El mecanizado CNC se requiere comúnmente para:
Caras de montaje y superficies de brida
Superficies de sellado y áreas de contacto de juntas
Agujeros de precisión y avellanados
Características roscadas
Superficies de referencia para inspección CMM
Interfaces de ensamblaje
Planitud, perpendicularidad o características de tolerancia ajustada
El margen de mecanizado debe incluirse durante el diseño. Si las características críticas se imprimen al tamaño final sin margen de material, puede ser difícil corregir la distorsión, eliminar marcas de soporte o lograr la tolerancia requerida.
Para superaleaciones, el mecanizado CNC suele ser más lento y costoso que el mecanizado de aluminio o acero inoxidable. El desgaste de la herramienta, el endurecimiento por deformación, la generación de calor y la estabilidad del utillaje deben considerarse al planificar el diseño de la pieza y la cotización.
EDM para características difíciles de superaleación
El mecanizado por descarga eléctrica (EDM) se utiliza a menudo cuando una característica de superaleación es difícil, ineficiente o riesgosa de mecanizar mediante corte convencional. El EDM es especialmente útil para aleaciones duras, ranuras estrechas, cavidades profundas, agujeros pequeños, perfiles complejos o áreas delicadas donde el acceso de la herramienta es limitado.
El EDM puede ser adecuado para:
Ranuras profundas y surcos estrechos
Agujeros de refrigeración pequeños o características internas difíciles
Perfiles complejos de superaleación
Áreas de pared delgada donde la fuerza de corte debe minimizarse
Características cerca de raíces de álabes de turbina, estructuras de toberas o geometría de ruta de gas
Para piezas impresas con agujeros, ranuras, roscas e interfaces de precisión, las preguntas frecuentes sobre características CNC o EDM pueden ayudar a definir qué superficies deben imprimirse casi en forma neta y cuáles deben acabarse después de la impresión.
Tratamiento y acabado superficial
Las superficies de superaleación tal como se imprimen suelen ser más rugosas que las superficies mecanizadas. Dependiendo de la aplicación, la pieza puede requerir chorreado, pulido, desbarbado, eliminación de marcas de soporte, preparación para recubrimiento o tratamiento superficial protector.
El acabado superficial puede ser necesario para:
Reducir la rugosidad superficial
Eliminar marcas de soporte
Mejorar el ajuste o el comportamiento de ensamblaje
Preparar superficies para recubrimiento
Reducir la concentración de tensión en superficies expuestas
Mejorar el comportamiento del flujo en áreas accesibles de la ruta de gas
Para canales internos, las opciones de acabado pueden ser limitadas. Por lo tanto, los requisitos de superficie interna deben discutirse antes de la impresión. Si un canal de refrigeración, una tobera o una ruta de flujo requieren una rugosidad o caída de presión específica, el diseño y la ruta del proceso deben revisarse cuidadosamente.
Para componentes de sección caliente basados en cobalto, los requisitos de acabado pueden diferir de los de las aleaciones de níquel. Las preguntas frecuentes sobre acabado de Haynes 188 proporcionan orientación adicional para aplicaciones de ciclos térmicos y ruta de gas caliente.
Inspección de piezas de superaleación impresas en 3D
La inspección es una parte crítica del flujo de trabajo de postprocesamiento. Para componentes aeroespaciales, de turbinas, energía y de sección caliente, los clientes a menudo necesitan más que una simple verificación visual. La inspección puede necesitar confirmar la precisión dimensional, la calidad interna, la condición superficial, la trazabilidad del material y los registros de postprocesamiento.
Los elementos comunes de inspección y documentación incluyen:
Inspección CMM para dimensiones críticas y características de referencia
Escaneo 3D para perfiles complejos y superficies curvas
Inspección por rayos X para detección de defectos internos
Escaneo CT para canales internos, porosidad y atrapamiento de polvo
Informe FAI para confirmación dimensional del primer artículo
Certificado de material para trazabilidad de aleación y polvo
Registro de tratamiento térmico para confirmación del postprocesamiento
Registro HIP cuando el HIP está incluido en el proceso
El nivel de inspección requerido debe coincidir con la función de la pieza. Un prototipo para verificación de ensamblaje puede solo necesitar una inspección dimensional básica. Una pieza de prueba de sección caliente de turbina puede requerir CMM, rayos X o CT, certificado de material y documentación de tratamiento térmico.
Para compradores aeroespaciales o de turbinas, las preguntas frecuentes sobre informes de inspección pueden ayudar a definir la documentación de calidad antes de la cotización.
Elemento de inspección | Propósito | Caso de uso típico |
|---|---|---|
Inspección CMM | Verifica la referencia mecanizada y dimensiones críticas | Caras de montaje, agujeros, superficies de sellado |
Escaneo 3D | Verifica la desviación de superficie compleja | Álabes, toberas, piezas de ruta de gas curvas |
Inspección por rayos X | Detecta indicaciones de defectos internos | Componentes estructurales de sección caliente |
Escaneo CT | Verifica canales internos, porosidad y polvo atrapado | Canales de refrigeración, cavidades, toberas |
Informe FAI | Confirma dimensiones del primer artículo | Validación de prototipos antes de pedidos repetidos |
Certificado de material | Confirma el grado de aleación y la trazabilidad | Proyectos aeroespaciales, de turbinas y energía |
Registro de tratamiento térmico | Confirma la condición de procesamiento térmico | Piezas funcionales de alta temperatura |
Consideraciones de postprocesamiento específicas del material
Diferentes superaleaciones pueden requerir diferentes prioridades de postprocesamiento. El flujo de trabajo correcto depende de la aleación, la geometría, la aplicación y el estándar de inspección.
Material | Enfoque principal de postprocesamiento | Dirección de aplicación típica |
|---|---|---|
Inconel 718 | Tratamiento térmico, evaluación HIP, mecanizado CNC, inspección | Componentes aeroespaciales y energéticos de alta resistencia |
Inconel 625 | Acabado superficial, requisitos relacionados con corrosión, mecanizado | Componentes resistentes a la corrosión y energéticos |
Hastelloy X | Tratamiento térmico, condición superficial, estabilidad térmica, inspección | Componentes de combustión y ruta de gas caliente |
Haynes 188 | Eliminación de soportes, estabilidad de ciclo térmico, acabado superficial | Piezas de sección caliente y combustión basadas en cobalto |
Inconel 713C | Control de grietas, estrategia de tratamiento térmico, evaluación HIP, CNC/EDM, inspección | Álabes de turbina, toberas y prototipos de sección caliente |
Para piezas de turbina sensibles al agrietamiento, el control del postprocesamiento debe discutirse antes de comenzar la impresión. Las preguntas frecuentes sobre postprocesamiento de Inconel 713C explican por qué el tratamiento térmico, la evaluación HIP, el mecanizado y la inspección deben planificarse como un único flujo de trabajo.
Lista de verificación de RFQ para piezas de superaleación impresas en 3D terminadas
Para cotizar con precisión piezas de superaleación impresas en 3D terminadas, el proveedor necesita conocer la condición de entrega completa. Una cotización para una pieza tal como se imprimió es muy diferente de una cotización para un componente tratado térmicamente, mecanizado, inspeccionado y documentado.
Por favor, proporcione la siguiente información al solicitar un presupuesto:
Archivo CAD 3D en formato STEP, X_T o STL
Dibujo 2D con tolerancias, referencias de datum y dimensiones críticas
Grado de material requerido o aleación alternativa aceptable
Cantidad para prototipo, validación o producción en pequeños lotes
Condiciones de temperatura de operación, carga, presión, corrosión o ciclo térmico
Tratamiento térmico requerido u objetivo de propiedad mecánica
Si se requiere HIP o debe ser evaluado
Superficies que requieren mecanizado CNC, EDM, pulido, recubrimiento o desbarbado
Requisitos de rosca, agujero, ranura, sellado y datum
Informes de inspección, como CMM, CT, rayos X, FAI, certificado de material o registro de tratamiento térmico
