¿Qué características suelen necesitar CNC o EDM después de la impresión 3D en superaleaciones?
¿Qué características suelen necesitar CNC o EDM después de la impresión 3D en superaleaciones?

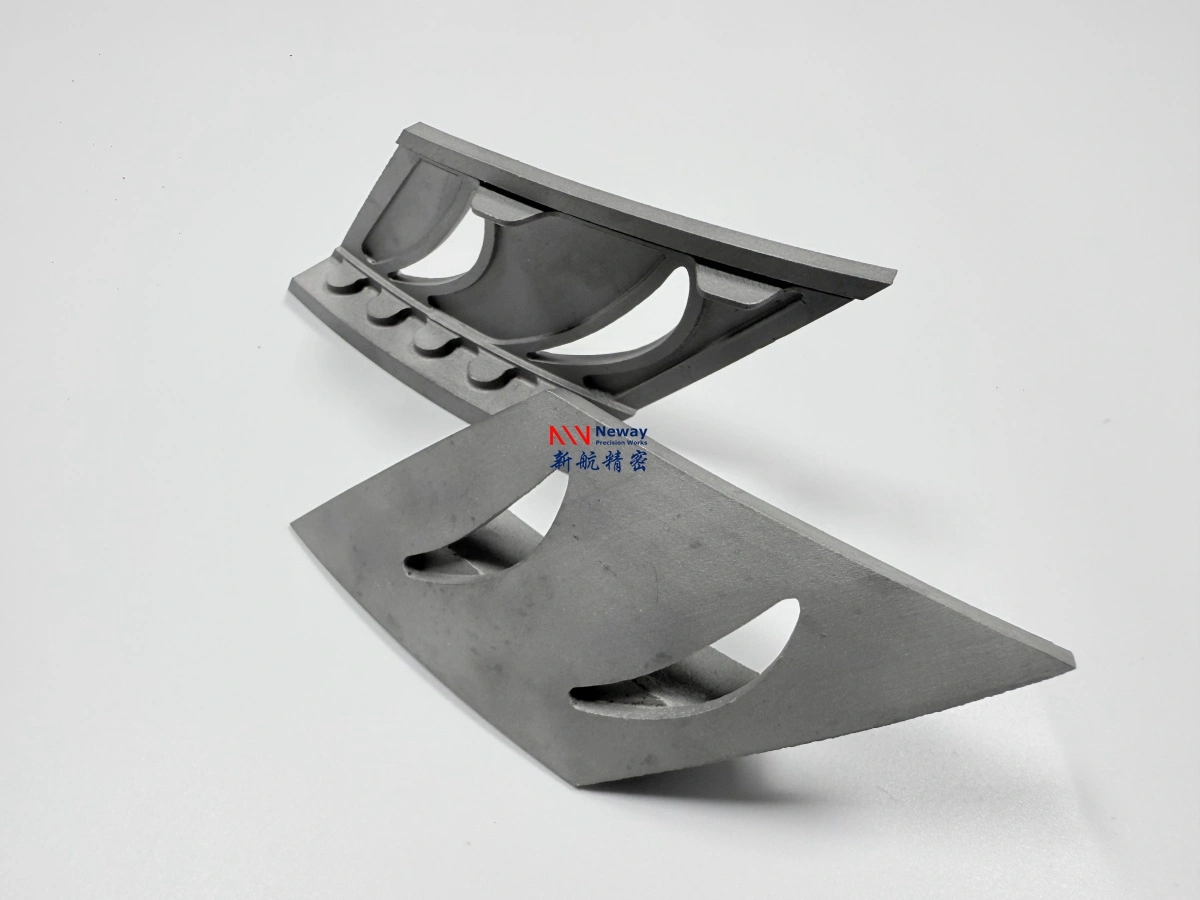

Las características que suelen necesitar mecanizado CNC o EDM después de la impresión 3D en superaleaciones incluyen caras de sellado, superficies de montaje, áreas de referencia, orificios de precisión, orificios roscados, ranuras, acanaladuras, bridas, raíces de álabes, características de refrigeración, orificios pequeños o profundos e interfaces de ensamblaje con tolerancias ajustadas. Aunque la impresión 3D en superaleaciones puede producir piezas complejas de forma casi neta, las superficies tal como se imprimen generalmente no son suficientes para un ajuste de alta precisión, sellado, transferencia de carga o ensamblaje funcional.
Para aleaciones de alta temperatura como Inconel 718, Inconel 713C, Hastelloy X, Haynes 188 y otras superaleaciones basadas en níquel o cobalto, el posmecanizado debe planificarse antes de la impresión. El modelo CAD y el dibujo 2D deben definir la holgura de mecanizado, la estrategia de referencias, los puntos de inspección, la rugosidad superficial y qué características deben acabarse mediante Mecanizado CNC o Electroerosión (EDM).

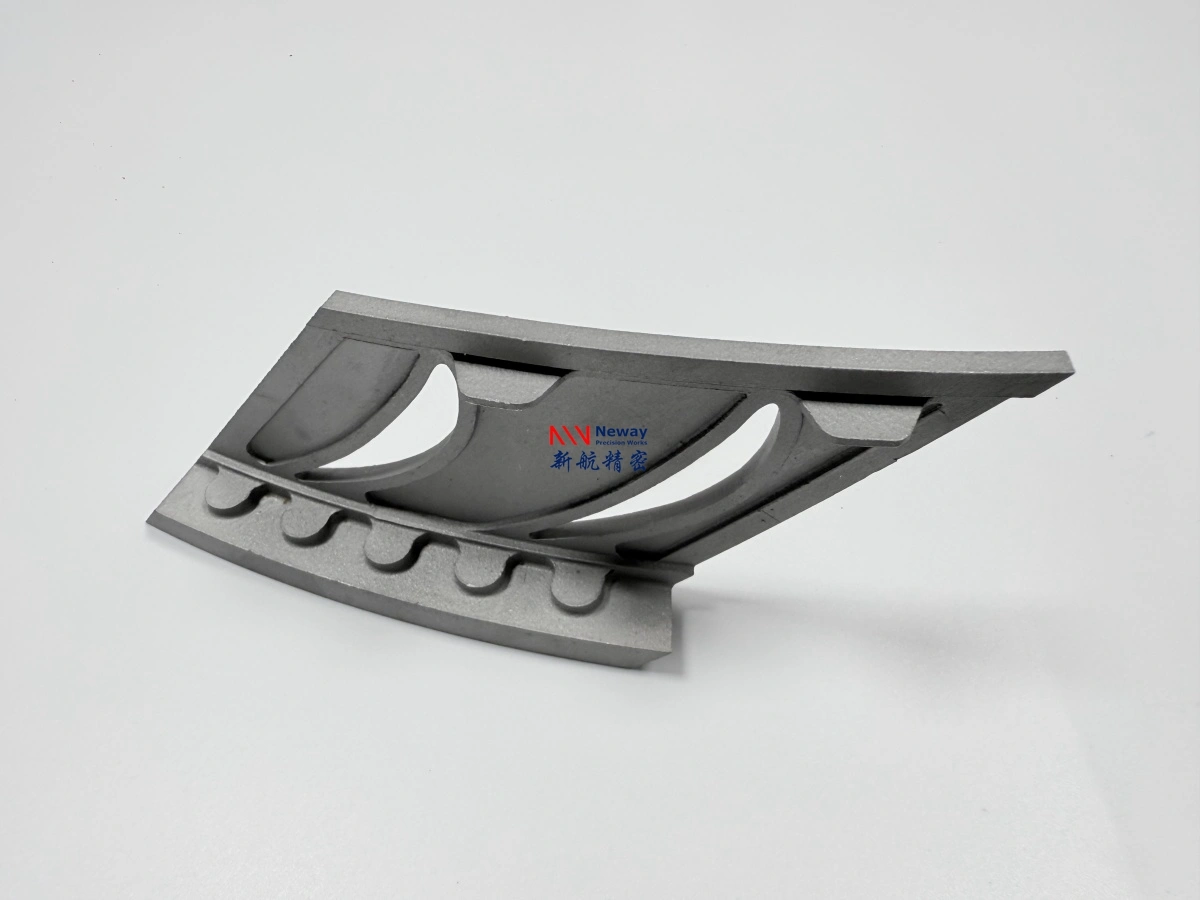

1. Respuesta directa: ¿Qué características necesitan CNC o EDM?
Las piezas impresas en 3D con superaleaciones suelen necesitar mecanizado CNC para características planas, redondas, roscadas, de sellado y controladas por referencias. El EDM se utiliza a menudo para orificios pequeños, ranuras estrechas, características profundas, detalles delgados y áreas de difícil acceso donde las herramientas de corte convencionales son ineficientes o riesgosas.
Tipo de característica | Método de acabado común | Por qué es necesario el posmecanizado |
|---|---|---|
Caras de sellado | Mecanizado CNC | Controla la planitud, rugosidad, contacto de sellado y riesgo de fugas. |
Superficies de montaje | Mecanizado CNC | Garantiza el ajuste del ensamblaje, perpendicularidad, paralelismo y precisión del atornillado. |
Caras de referencia | Mecanizado CNC | Proporciona referencias estables para inspección, ensamblaje y mecanizado adicional. |
Orificios de precisión | Mecanizado CNC o EDM | Los orificios impresos pueden no cumplir con el diámetro final, redondez o tolerancia posicional. |
Roscas | Mecanizado CNC | Las roscas impresas generalmente no se recomiendan para una precisión crítica de ensamblaje. |
Ranuras y acanaladuras | Mecanizado CNC o EDM | Controla el ancho, profundidad, calidad del borde y ajuste funcional. |
Pequeños orificios de refrigeración | EDM | El EDM puede acabar orificios pequeños, profundos o difíciles en superaleaciones de manera más fiable. |
2. ¿Por qué son necesarios el CNC y el EDM después de la impresión 3D en superaleaciones?
La impresión 3D en metal es excelente para geometrías complejas, estructuras internas y componentes de superaleaciones de forma casi neta, pero no sustituye todo el mecanizado de precisión. Las piezas impresas pueden tener rugosidad superficial, efectos de escalón, marcas de contacto de soportes, variación dimensional, distorsión por tensión residual y movimiento relacionado con el tratamiento térmico.
Las superaleaciones también son difíciles de mecanizar porque están diseñadas para alta resistencia, resistencia al calor, resistencia a la oxidación y rendimiento en secciones calientes. Por lo tanto, la holgura de mecanizado, el acceso de la herramienta, la selección de referencias, la sujeción y la inspección deben considerarse durante la etapa de diseño, no después de imprimir la pieza.
Razón del posmecanizado | Impacto en las piezas de superaleación impresas |
|---|---|
Rugosidad superficial tal como se imprimió | Puede no cumplir con los requisitos de superficie para sellado, deslizamiento, flujo de aire o ensamblaje. |
Límites de tolerancia dimensional | Las dimensiones críticas a menudo necesitan mecanizado después de la impresión y el tratamiento térmico. |
Marcas de retirada de soportes | Las áreas de contacto de los soportes pueden necesitar mecanizado o acabado antes del uso final. |
Distorsión térmica | El alivio de tensiones, el tratamiento térmico o el HIP pueden desplazar la geometría antes del mecanizado final. |
Interfaces funcionales | Las áreas de ensamblaje, sellado y soporte de carga necesitan geometría y acabado superficial controlados. |
3. ¿Qué características se acaban mejor con mecanizado CNC?
El mecanizado CNC suele preferirse para características que necesitan planitud, paralelismo, perpendicularidad, ubicación de orificios, precisión de roscas, acabado superficial o ajuste de ensamblaje repetible controlados. Para piezas impresas en superaleaciones, el mecanizado CNC se realiza a menudo después del alivio de tensiones, tratamiento térmico o HIP, de modo que las dimensiones finales se controlen después del procesamiento térmico principal.
Artículos de aplicación como Tratamiento térmico, HIP y mecanizado CNC para piezas impresas en 3D de Inconel 718 y Tratamiento térmico, HIP y mecanizado CNC para piezas impresas en 3D de Hastelloy X muestran por qué la impresión, el procesamiento térmico y el mecanizado final deben planificarse como una única ruta de fabricación.
Característica acabada con CNC | Requisito típico | Nota de diseño |
|---|---|---|
Bridas | Planitud, posición de orificios para pernos, contacto de sellado y alineación del ensamblaje. | Añadir holgura de mecanizado y definir superficies de referencia. |
Placas de montaje | Paralelismo, perpendicularidad, acabado superficial y transferencia de carga. | Identificar claramente estas áreas en el dibujo 2D. |
Superficies de sellado | Rugosidad, planitud y calidad de contacto controladas. | Mecanizar finalmente después del procesamiento térmico cuando sea posible. |
Caras de referencia | Referencia estable para inspección y mecanizado posterior. | Planificar la estrategia de referencias antes de la impresión. |
Orificios roscados | Tamaño de rosca, profundidad, paso, posición y fiabilidad del ensamblaje. | Imprimir orificios piloto o stock sólido para mecanizado posterior dependiendo del tamaño. |
Agujeros de cojinete o de localización | Redondez, tolerancia de diámetro, coaxialidad y acabado superficial. | Dejar suficiente material de mecanizado para mandrinado o escariado de precisión. |
4. ¿Qué características se acupan mejor con EDM?
El EDM es útil cuando la característica es pequeña, profunda, estrecha, de difícil acceso o difícil de mecanizar con herramientas convencionales. Las superaleaciones pueden ser un desafío para las herramientas de corte porque mantienen su resistencia a altas temperaturas y pueden endurecerse por deformación. El EDM elimina material eléctricamente, por lo que puede ser útil para orificios, ranuras y características delgadas precisas en superaleaciones.
Característica acabada con EDM | Por qué puede preferirse el EDM | Aplicación típica |
|---|---|---|
Orificios pequeños | El EDM puede producir orificios pequeños donde la perforación puede ser difícil o inestable. | Orificios de refrigeración, orificios de flujo, orificios de ventilación y características de boquillas. |
Orificios profundos | El EDM puede ayudar cuando el acceso de la herramienta, la evacuación de virutas o el desgaste de la herramienta son una preocupación. | Vías de flujo de sección caliente, características relacionadas con turbinas y utillajes de prueba. |
Ranuras estrechas | El EDM puede controlar el ancho y la forma de la ranura en materiales de superaleación duros. | Ranuras de gas, ranuras de utillaje, aberturas de pared delgada y acanaladuras de precisión. |
Detalles de pared delgada | Fuerza de corte menor en comparación con el mecanizado convencional. | Álabes, boquillas, soportes delicados y secciones delgadas resistentes al calor. |
Características internas de difícil acceso | El EDM puede acceder a características que son difíciles para las herramientas estándar de fresado o perforación. | Canales impresos complejos, cavidades y pasos internos donde sea aplicable. |
5. ¿Cómo debe planificarse la holgura de mecanizado?
La holgura de mecanizado debe añadirse solo donde se requiera precisión final. Añadir demasiada holgura aumenta el material de impresión, el tiempo de mecanizado, el coste y el riesgo de distorsión. Añadir muy poca holgura puede dejar material insuficiente para eliminar la rugosidad, las marcas de los soportes o la distorsión térmica.
Para piezas funcionales, los clientes deben marcar claramente qué áreas quedan tal como se imprimieron y cuáles deben mecanizarse. Esto es especialmente importante para componentes de Fabricación y Utillajes, utillajes, prototipos de turbinas, piezas de sección caliente y ensamblajes de alta temperatura.
Elemento de planificación de mecanizado | Enfoque recomendado | Por qué es importante |
|---|---|---|
Superficies críticas | Añadir material solo a las superficies que requieren tolerancia o acabado final. | Controla el coste asegurando al mismo tiempo la calidad funcional. |
Características de referencia | Definir áreas de localización imprimibles o mecanizar primero las referencias. | Mejora la sujeción, inspección y precisión posterior. |
Orificios y roscas | Decidir si imprimir orificios piloto o mecanizar desde material sólido. | Evita desalineaciones, superficies internas rugosas o roscas débiles. |
Paredes delgadas | Evitar exceso de material de mecanizado en secciones flexibles o delicadas. | Reduce la vibración, deformación y riesgo de chatarra. |
Secuencia de procesamiento térmico | Acabar las características críticas después del alivio de tensiones, tratamiento térmico o HIP cuando sea necesario. | Mejora la estabilidad dimensional final. |
6. ¿Cómo se relaciona el posmecanizado con el tratamiento superficial?
Después del mecanizado CNC o EDM, algunas piezas de superaleación pueden aún requerir acabado superficial, pulido, granallado, limpieza tipo pasivación donde sea aplicable, preparación para recubrimiento u otro Tratamiento Superficial. La ruta superficial final depende de la función de la pieza, el entorno operativo, el objetivo de rugosidad, la exposición a la oxidación y los requisitos del dibujo del cliente.
Por ejemplo, las piezas de la trayectoria de gas pueden requerir una rugosidad controlada en las superficies de flujo. Las caras de sellado pueden necesitar un acabado mecanizado. Las piezas relacionadas con recubrimientos pueden necesitar preparación de superficie. Las superficies de EDM pueden requerir revisión de la capa refundida o acabado dependiendo de la aplicación y el estándar de aceptación.
Necesidad de superficie post-mecanizado | Por qué es importante | Control típico |
|---|---|---|
Rugosidad de la superficie de flujo | Puede afectar el flujo de gas, la caída de presión o el rendimiento térmico. | Mecanizado, pulido, granallado o control de rugosidad definido por el cliente. |
Acabado de la superficie de sellado | Afecta la calidad del contacto y el control de fugas. | Mecanizado CNC final e inspección de rugosidad. |
Condición de la superficie de EDM | Puede necesitar revisión de la capa refundida, calidad del borde o áreas sensibles a la fatiga. | Acabado, pulido, inspección o criterios de aceptación de EDM especificados por el cliente. |
Preparación para recubrimiento | La condición de la superficie puede afectar la adhesión y uniformidad del recubrimiento. | Limpieza controlada, granallado, enmascarado o proceso de preparación para recubrimiento. |
7. ¿Cómo deben inspeccionarse las características mecanizadas?
Las características mecanizadas deben inspeccionarse según el dibujo 2D y los requisitos funcionales. Para piezas impresas en 3D con superaleaciones, la inspección a menudo combina verificaciones dimensionales, comprobaciones de rugosidad superficial y comparación con CAD. Esto es importante porque la impresión, el tratamiento térmico, el HIP, el mecanizado CNC, el EDM y el acabado pueden afectar cada uno a la geometría final.
El Escaneo 3D (FAI) puede ayudar a verificar superficies de forma libre y la desviación del CAD, mientras que la inspección con MMC se prefiere generalmente para dimensiones controladas por referencias, orificios, bridas, caras mecanizadas e interfaces con tolerancias ajustadas.
Elemento de inspección | Método recomendado | Característica típica |
|---|---|---|
Planitud y paralelismo | Inspección con MMC o placa de superficie | Caras de montaje, caras de sellado, bridas. |
Posición y diámetro del orificio | MMC, calibres, comprobación con pasadores o inspección óptica | Orificios para pernos, orificios de localización, orificios de refrigeración, orificios roscados. |
Calidad de la rosca | Calibres de rosca y verificación de profundidad | Orificios roscados, insertos roscados, características de ensamblaje. |
Desviación de superficie de forma libre | Escaneo 3D y comparación con CAD | Álabes, conductos, piezas de trayectoria de gas caliente, carcasas curvas. |
Rugosidad superficial | Rugosímetro o método especificado por el cliente | Áreas de sellado, superficies de flujo, interfaces mecanizadas. |
8. Ejemplos de posmecanizado específicos por material
Diferentes superaleaciones pueden necesitar diferentes estrategias de posmecanizado porque varían en dureza, respuesta al tratamiento térmico, riesgo de agrietamiento, resistencia a la oxidación y entorno de aplicación. Inconel 718, Hastelloy X, Haynes 188 e Inconel 713C se utilizan a menudo en diferentes aplicaciones de alta temperatura, por lo que sus planes de posprocesamiento no deben copiarse ciegamente de un material a otro.
Los clientes que comparan rutas de acabado específicas por material pueden revisar ¿Cómo deben acabarse las piezas impresas en 3D de Haynes 188 después de la impresión? y ¿Qué controles de posprocesamiento se necesitan para las piezas impresas en 3D de Inconel 713C? para consideraciones adicionales de posprocesamiento.
Dirección del material | Enfoque común de CNC / EDM | Aplicación típica |
|---|---|---|
Inconel 718 | Bridas mecanizadas, orificios, caras de montaje, roscas e interfaces estructurales. | Soportes aeroespaciales, carcasas, colectores y componentes energéticos. |
Hastelloy X | Caras de sellado mecanizadas, interfaces de conductos, características de combustor y bordes de pared delgada. | Componentes de combustión, gas caliente, quemador y fatiga térmica. |
Haynes 188 | Acabado con EDM o CNC para orificios, ranuras, áreas de montaje e interfaces de trayectoria de gas. | Hardware de combustión, piezas de trayectoria de gas caliente y prototipos de ciclado térmico. |
Inconel 713C | Mecanizado cuidadoso de características de raíz, caras de sellado, orificios, ranuras e interfaces de boquilla. | Álabe de turbina, boquilla y aplicaciones de prototipos de sección caliente. |
9. ¿Qué datos de RFQ se necesitan para la revisión de CNC o EDM?
Para presupuestar con precisión el CNC o el EDM después de la impresión 3D en superaleaciones, los clientes deben proporcionar datos tanto en 3D como en 2D. El proveedor necesita saber qué características son funcionales, qué superficies son estéticas y qué tolerancias deben lograrse después de todos los pasos térmicos y de acabado.
Datos de RFQ | Por qué son necesarios |
|---|---|
Archivo CAD 3D | Se utiliza para revisar la geometría, el acceso de mecanizado, las características internas y la holgura de material. |
Dibujo 2D | Define tolerancias, referencias, roscas, orificios, rugosidad superficial y requisitos de inspección. |
Características críticas | Identifica qué áreas deben mecanizarse con CNC, cortarse con EDM, pulirse o inspeccionarse. |
Requisitos de acabado superficial | Ayuda a decidir si se necesitan superficies tal como se imprimieron, mecanizadas, pulidas, granalladas o tratadas. |
Detalles de roscas y orificios | Confirma tamaño, profundidad, tolerancia, posición y si deben imprimirse orificios piloto. |
Requisitos de procesamiento térmico | Determina si el mecanizado final debe ocurrir después del alivio de tensiones, tratamiento térmico o HIP. |
Requisitos de inspección | Define si se requiere MMC, escaneo 3D, calibres, pruebas de rugosidad, FAI o informes. |
10. Resumen
Después de la impresión 3D en superaleaciones, el mecanizado CNC suele ser necesario para caras de sellado, superficies de montaje, caras de referencia, bridas, agujeros de cojinete, orificios roscados, orificios de precisión e interfaces de ensamblaje con tolerancias ajustadas. El EDM se utiliza a menudo para orificios pequeños, orificios profundos, ranuras estrechas, características delgadas, orificios de refrigeración y detalles de superaleaciones de difícil acceso.
Para una cotización precisa y una fabricación fiable, los ingenieros deben definir qué características quedan tal como se imprimieron y cuáles requieren mecanizado CNC, EDM, acabado superficial o inspección. El mejor plan de posmecanizado debe confirmarse antes de la impresión para que la holgura de mecanizado, la estrategia de referencias, la secuencia de procesamiento térmico y el control de calidad final puedan integrarse en la ruta completa de fabricación.
