Deposición de Metal por Láser vs WAAM para Rutas de RFQ de Piezas Grandes de Energía
Las RFQ de componentes grandes de energía a menudo preguntan si la deposición de metal por láser o WAAM es la mejor ruta de fabricación aditiva metálica. La respuesta depende menos del nombre del proceso y más de la forma del bruto, el calor que la pieza puede tolerar, la cantidad de stock de CNC necesaria y la evidencia de inspección requerida después de la deposición. Una ruta práctica para una gran construcción casi neta puede no ser la correcta para una superficie de sellado reparada o un accesorio relacionado con turbinas.
Neway revisa las solicitudes de impresión 3D por deposición de energía dirigida separando los brutos de nueva construcción de los trabajos de reparación, revestimiento y acumulación de características. La deposición de metal por láser puede ser útil donde un cordón controlado, una acumulación local o una zona de deposición más ajustada son importantes. WAAM a menudo se discute para estructuras más grandes donde la deposición por alambre y la economía de construcción amplia pueden ser relevantes. Ambas rutas generalmente necesitan mecanizado posterior, y ninguna debe cotizarse como pieza terminada sin verificar las interfaces finales.
Este artículo ayuda a los compradores a decidir cómo enmarcar una RFQ para piezas grandes de energía antes de solicitar un precio. Se centra en la selección de rutas, el margen de CNC, la condición del sustrato, el acceso de inspección y los registros, no en definiciones generales de impresión 3D metálica.

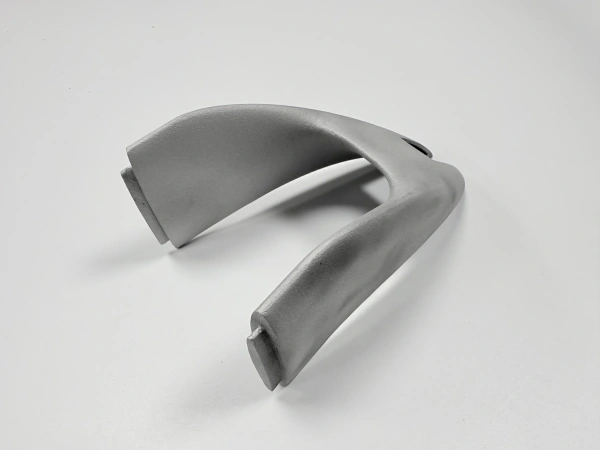

RFQ de Piezas Grandes Donde se Discuten Tanto LMD como WAAM
LMD y WAAM entran en la misma conversación cuando la pieza es demasiado grande, demasiado cara o demasiado derrochadora para abordarla como un componente pequeño de lecho de polvo. Los escenarios típicos de RFQ incluyen accesorios de energía, herramientas relacionadas con turbinas, carcasas grandes, soportes estructurales, zonas de acumulación de reparación, bridas gruesas, superficies de desgaste y brutos casi netos que se mecanizarán después de la deposición. El comprador debe definir primero si el pedido es para un bruto nuevo completo, un componente existente reparado o material añadido sobre un sustrato preparado.
La deposición de metal por láser generalmente merece revisión cuando la zona de deposición debe ser más localizada, cuando la característica se construye sobre una superficie específica, o cuando una ruta de reparación necesita geometría controlada antes del mecanizado. WAAM puede merecer revisión cuando la pieza es una gran estructura casi neta donde una ruta de deposición más amplia puede reducir la cantidad de stock inicial. En ambos casos, la cotización final depende de cuánta geometría se deposita y cuánta debe eliminarse mediante CNC posteriormente.
Algunas piezas grandes no deberían comenzar como un trabajo DED o WAAM. Una placa simple, eje, anillo o brida sin beneficio de ahorro de material puede ser mejor mecanizada a partir de stock o producida por otra ruta convencional. La fabricación aditiva metálica vale la pena revisarla cuando el bruto es grande y complejo, el material es difícil o costoso de eliminar de la palanquilla, la geometría necesita material local añadido, o la reparación evita desechar un componente de alto valor.
Cómo el Aporte de Calor Cambia la Distorsión y el Stock de Mecanizado
El aporte de calor es una de las principales razones por las que la ruta no se puede elegir solo con una palabra clave. Tanto la deposición de metal por láser como WAAM introducen ciclos térmicos en la pieza o sustrato. Las secciones grandes, la deposición asimétrica, las paredes delgadas cerca de masas gruesas y los bordes reparados pueden moverse durante y después de la acumulación. La RFQ debe indicar qué superficies deben permanecer estables y cuáles pueden mecanizarse después de la deposición.
Un bruto casi neto debe incluir margen de mecanizado donde las dimensiones finales importan. Si se espera que la superficie depositada se convierta en una cara de sellado, almohadilla de cojinete, interfaz de perno, riel o borde de preparación de soldadura, no debe aceptarse tal como se depositó. El comprador debe marcar esas áreas en el dibujo para que la cotización incluya stock adecuado y acceso de mecanizado. Demasiado poco stock puede hacer que la limpieza no sea fiable; demasiado stock puede eliminar el beneficio de coste de la deposición.
El fijado también importa. Un componente grande de energía puede necesitar soporte durante la deposición y el mecanizado, especialmente si el sustrato es un artículo de reparación o si la acumulación ocurre lejos de la masa principal. La RFQ debe mencionar si el comprador proporcionará la pieza base, si la pieza base ha sido inspeccionada y si la distorsión después de la acumulación es aceptable. Si se desconoce la condición del sustrato, Neway puede necesitar un paso de inspección antes de confirmar la ruta.

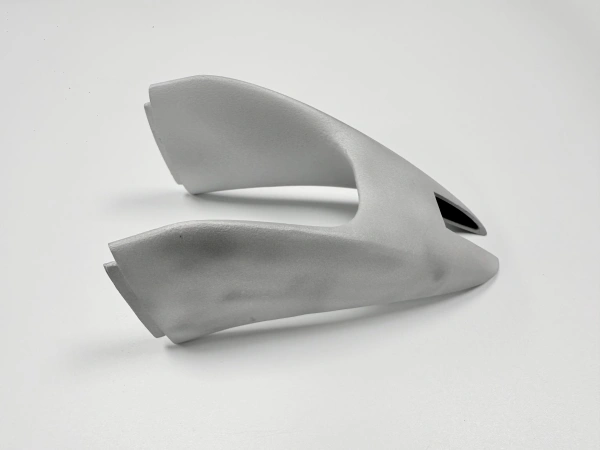

Cuando los Brutos Casi Netos Necesitan Más CNC de lo Esperado
Un bruto casi neto no es una pieza terminada. Es una ruta de ahorro de material hacia un componente mecanizado. Los compradores a veces asumen que un bruto depositado más grande significa menos mecanizado que el trabajo a partir de palanquilla en todos los casos. Eso puede ser cierto para algunas formas, pero no es automático. El bruto todavía necesita preparación de referencia, mecanizado en bruto, mecanizado final, taladrado, roscado, acabado de cara de sellado e inspección donde el dibujo requiera geometría controlada.
Para el mecanizado CNC después de DED, las preguntas clave son el acceso y la calidad de la referencia. ¿Se puede sujetar la pieza sin doblarse? ¿Hay una referencia estable después de la deposición? ¿Son alcanzables las caras importantes por las herramientas? ¿Se crean agujeros y roscas después del procesamiento térmico? Si la pieza tiene una pared depositada grande junto a una interfaz de precisión, la estrategia de mecanizado puede controlar la cotización más que la propia deposición.
Los compradores pueden mejorar la RFQ separando las superficies tal como se depositaron de las superficies acabadas. Un contorno exterior grande puede permanecer en bruto si solo proporciona volumen de material. Una brida, taladro, riel, sello o almohadilla de montaje debe nombrarse como característica acabada. Si el dibujo no hace esta distinción, los proveedores pueden cotizar diferentes niveles de terminación, dificultando la comparación de cotizaciones.
Escenario de pieza | Adecuación LMD | Adecuación WAAM | Preocupación por margen CNC | Decisión del comprador |
|---|---|---|---|---|
Acumulación local de superficie de desgaste | A menudo vale la pena revisarlo para deposición local controlada | Puede ser excesivo si la zona añadida es pequeña | El stock debe limpiar hasta la superficie de contacto final | Definir el perfil restaurado y el método de inspección |
Bruto estructural casi neto grande | Útil donde el detalle de deposición y la elección de material se ajustan a la ruta | Puede ser atractivo para acumulación amplia por alambre | Las referencias y almohadillas acabadas necesitan material adicional | Comparar el coste del bruto terminado, no solo el coste de deposición |
Accesorio de energía con bridas gruesas | Puede añadir características sobre una base preparada | Puede revisarse para secciones depositadas más grandes | Las bridas generalmente necesitan mecanizado después de la acumulación | Marcar almohadillas de perno, taladros y caras de sellado |
Reparación de un componente de alto valor | La ruta depende de la condición del sustrato y el acceso a la zona de reparación | Puede ser práctico solo si la geometría y el aporte de calor lo permiten | Las superficies restauradas necesitan stock para limpieza | Proporcionar fotos de daños, material base y límites de reparación |
Placa o eje simple | Generalmente difícil de justificar sin valor de material añadido | Generalmente difícil de justificar sin beneficio geométrico | Mecanizado a partir de stock puede ser más simple | Revisar primero el suministro CNC o convencional |
Geometría de Reparación Que No Debe Cotizarse Como Construcción Nueva
Las RFQ de reparación necesitan información diferente a las RFQ de construcción nueva. El componente base puede tener desgaste, grietas, corrosión, exposición al calor, soldadura previa o movimiento dimensional desconocido. Antes de discutir la deposición de metal por láser o la reparación WAAM, el comprador debe identificar el material del sustrato, el área dañada, el material eliminado, el contorno restaurado requerido y cualquier región que no pueda recibir calor adicional.
Un trabajo de reparación también puede necesitar premecanizado antes de la deposición. El material dañado puede necesitar ser eliminado, se puede preparar una ranura o cavidad limpia, y el límite de reparación puede necesitar inspección. Después de la deposición, la región restaurada normalmente necesita mecanizado para cumplir con los requisitos del dibujo. Si la RFQ trata la reparación solo como "añadir metal aquí", el precio omitirá pasos importantes que afectan la aceptación.
Para componentes de energía, la aceptación de reparación puede involucrar límites de presión, caras de sellado, interfaces rotativas o exposición térmica. Neway no asumirá que un área reparada por AM es aceptable para una aplicación crítica de seguridad sin requisitos proporcionados por el comprador y revisión de ingeniería. La cotización debe indicar si la pieza es para desarrollo, uso como accesorio, restauración no crítica o una ruta de reparación de producción calificada.
Registros de Piezas de Energía Que Afectan la Aprobación de la Ruta DED
Los componentes de energía pueden tener expectativas de documentación más altas que los prototipos generales. Un comprador puede necesitar registros de material, inspección de sustrato, registros de construcción, registros de tratamiento térmico, informes dimensionales, revisión de condición de superficie o END definidos por el proyecto. El paquete requerido debe listarse antes de realizar el pedido porque algunos registros deben planificarse antes de que comience la deposición.
Los proyectos de energía y potencia también necesitan contexto operativo. La exposición a temperatura, presión, contacto con fluidos, riesgo de corrosión, modo de desgaste, dirección de carga y sensibilidad a la fatiga influyen en la revisión de la ruta. Para secciones de alta temperatura, la impresión 3D de superaleaciones o DED de superaleaciones puede requerir una revisión más cercana de materiales y posprocesamiento que un accesorio de acero simple.
Para recibir una comparación de rutas confiable, envíe datos CAD o STEP, un dibujo controlado, grado de material o sustrato, tamaño de pieza, cantidad, entorno de aplicación, área de deposición, superficies acabadas, expectativas de margen de mecanizado, necesidades de tratamiento térmico, registros de inspección, fotos para trabajos de reparación y la ventana de entrega objetivo. Si se están considerando tanto LMD como WAAM, pida a los proveedores que separen el alcance de deposición, el alcance de CNC y los registros para que la comparación refleje la pieza terminada en lugar de solo el método de construcción.
