Quais Arquivos e Detalhes Técnicos São Necessários para Orçar Peças de Haynes 188 Impressas em 3D?
Quais Arquivos e Detalhes Técnicos São Necessários para Orçar Peças de Haynes 188 Impressas em 3D?

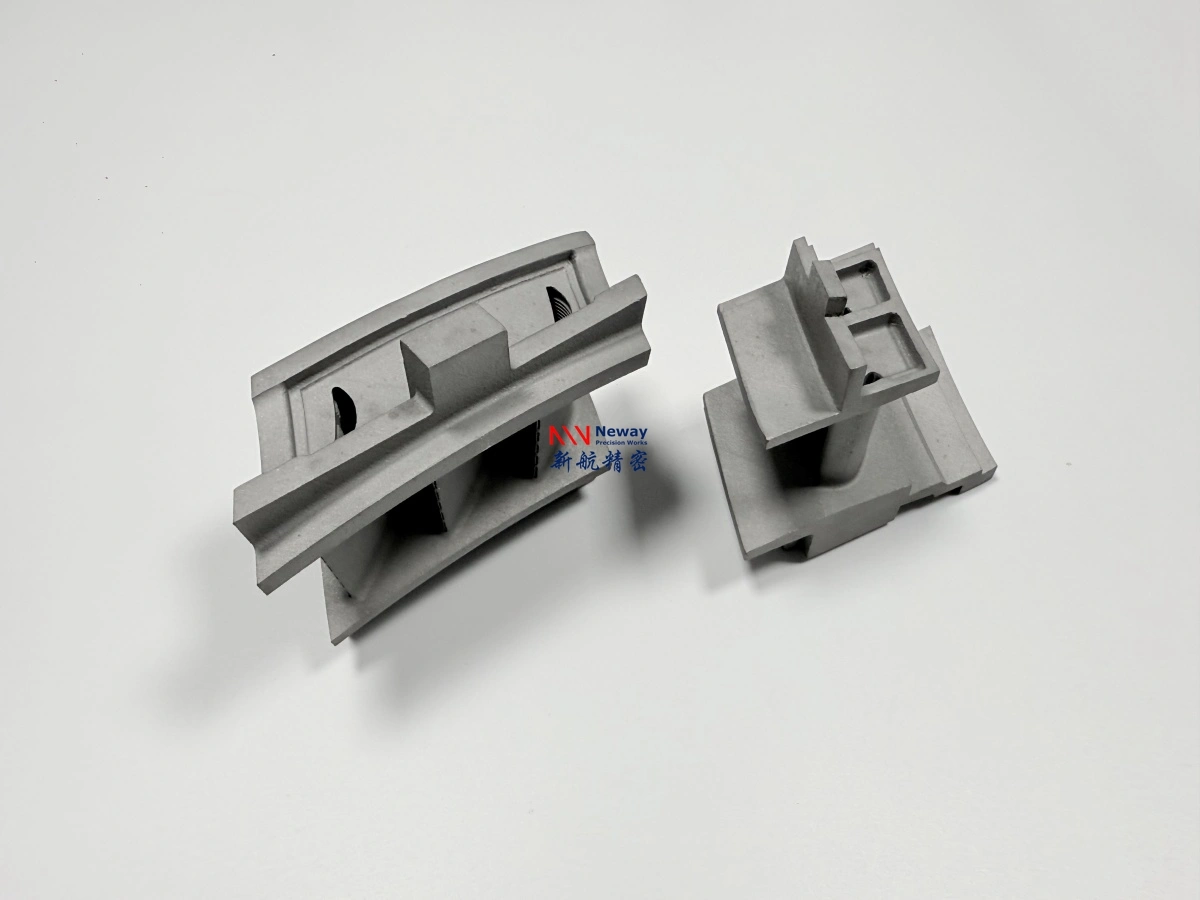

Para orçar com precisão peças de Haynes 188 impressas em 3D, os clientes devem fornecer um arquivo CAD 3D, desenho 2D, quantidade, requisitos de tolerância, necessidades de pós-processamento, ambiente operacional, requisitos de inspeção e prazo de entrega alvo. Como o Haynes 188, também conhecido como GH5188, é frequentemente utilizado em componentes de combustão, seção quente e ciclagem térmica, a cotação deve basear-se tanto na geometria quanto nas condições técnicas de serviço.
1. Resposta Direta: Arquivos e Detalhes Necessários para Cotação
Uma solicitação de cotação (RFQ) completa para Haynes 188 deve incluir as informações necessárias para avaliar a imprimibilidade, uso do material, estratégia de suportes, requisitos de usinagem, escopo de acabamento e nível de inspeção.
Informações Obrigatórias | Por Que São Necessárias |
|---|---|
Arquivo CAD 3D | Utilizado para avaliar geometria, orientação de construção, design de suportes, volume e fabricabilidade |
Desenho 2D | Define tolerâncias, referências (datums), roscas, superfícies de vedação, faces de montagem e dimensões críticas |
Quantidade | Afeta o layout de construção, custo de preparação, preço unitário e planejamento de produção |
Detalhes da aplicação | Ajuda a avaliar temperatura, ciclagem térmica, atmosfera de combustão, carga e requisitos de vida útil |
Requisitos de pós-processamento | Determina tratamento térmico, HIP, usinagem CNC, EDM, acabamento superficial e custo de inspeção |
Requisitos de inspeção | Confirma se são necessários MMC (Máquina de Medir por Coordenadas), digitalização 3D, Raios-X/TC, FAI, certificado de material ou registros de tratamento térmico |
2. Requisitos de Arquivo 3D
Arquivos STEP ou X_T são preferidos para revisão de engenharia e fabricabilidade, pois fornecem dados precisos de modelo sólido. Arquivos STL podem ser usados para avaliação inicial de impressão, mas não são suficientes para definir tolerâncias críticas, requisitos de usinagem ou padrões de inspeção.
Arquivos STEP ou X_T são preferidos para revisão de cotação
Arquivos STL e 3MF podem suportar avaliação inicial de imprimibilidade e volume
A revisão mais recente do modelo deve ser claramente identificada
Arquivos de montagem devem mostrar a quantidade de peças e a relação de instalação
Canais internos devem ser visíveis o suficiente para avaliar a remoção de pó e riscos de suporte

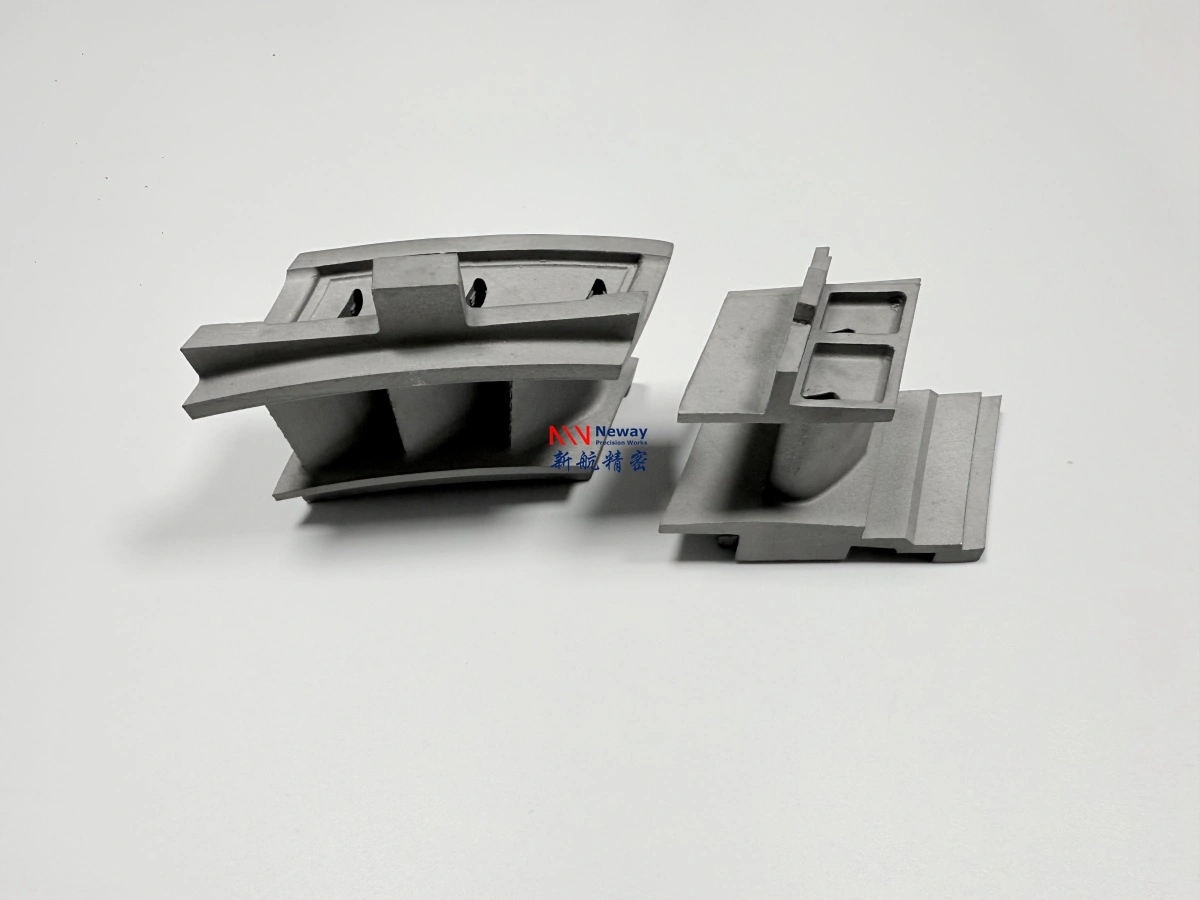

As peças de Haynes 188 são comumente produzidas por fusão em leito de pó, portanto, espessura da parede, saliências, altura de construção, cavidades fechadas e acessibilidade dos suportes devem ser verificadas antes da cotação.
3. Requisitos de Desenho 2D
Um desenho 2D é fortemente recomendado para peças de Haynes 188, pois componentes de seção quente frequentemente incluem interfaces de precisão, flanges, furos, superfícies de vedação e requisitos de inspeção que não podem ser totalmente compreendidos apenas a partir de um arquivo STL.
Item do Desenho | Detalhes Recomendados |
|---|---|
Tolerâncias | Definir dimensões críticas e requisitos gerais de tolerância |
Referências (Datums) | Identificar faces de referência para usinagem CNC e inspeção |
Roscas | Especificar tamanho da rosca, profundidade, tolerância e se é necessária usinagem posterior |
Superfícies de vedação | Indicar planicidade, rugosidade, requisitos relacionados à pressão e método de acabamento |
Faces de montagem | Definir requisitos de planicidade, paralelismo, perpendicularidade e acabamento superficial |
Dimensões críticas | Marcas dimensões que afetam ajuste, função, fluxo de ar, vedação ou desempenho estrutural |
4. Detalhes da Aplicação para Peças de Seção Quente
Para peças de combustão ou bicos de Haynes 188, as informações da aplicação são tão importantes quanto a geometria. Esses detalhes ajudam a determinar se o design da peça, material, tratamento térmico, inspeção e rota de acabamento são adequados.
Temperatura operacional e exposição máxima à temperatura
Frequência de ciclagem térmica e taxa de aquecimento ou resfriamento
Atmosfera de combustão, ambiente oxidante ou condição de gás quente
Carga mecânica, pressão, vibração ou requisito de fadiga
Vida útil esperada ou duração do teste
Espessura da parede e requisitos do canal de fluxo
5. Detalhes de Pós-Processamento
O pós-processamento pode afetar significativamente o custo, o prazo de entrega e o desempenho das peças de Haynes 188. Os clientes devem especificar quais etapas de acabamento são necessárias, especialmente para componentes funcionais de seção quente.
Tratamento térmico para alívio de tensões e estabilidade térmica
HIP (Compactação Isostática a Quente) para peças de alta confiabilidade ou sensíveis à fadiga
Usinagem CNC para flanges, furos, roscas, faces de referência e superfícies de vedação
EDM (Eletroerosão) para pequenos furos, ranhuras, características de parede fina ou geometrias de difícil acesso
Tratamento de superfície para controle de rugosidade, comportamento de oxidação, aparência ou superfícies funcionais
MMC, digitalização 3D, Raios-X/TC, FAI, certificado de material ou relatório de tratamento térmico, quando necessário
6. Quantidade e Prazo de Entrega
A quantidade e o prazo de entrega afetam diretamente a cotação. Um único protótipo, um pequeno lote e uma demanda anual recorrente exigem diferentes planejamentos de produção, layouts de construção, agendamento de pós-processamento e estratégias de inspeção.
Tipo de Quantidade | Consideração de Cotação |
|---|---|
Protótipo único | Custo unitário mais elevado, pois a preparação e a revisão de engenharia estão concentradas em uma única peça |
Pequeno lote | Pode reduzir o custo unitário ao compartilhar a preparação de construção, configuração de usinagem e planejamento de inspeção |
Demanda anual | Ajuda a avaliar preços de produção repetitiva e planejamento de estabilidade do processo |
Prazo de entrega alvo | Ajuda a determinar se é necessário um agendamento de produção padrão ou urgente |
7. Resumo
Para solicitar com precisão uma cotação de peças de Haynes 188 impressas em 3D, os clientes devem fornecer o arquivo CAD 3D, desenho 2D, quantidade, tolerâncias, requisitos de pós-processamento, temperatura de trabalho, condições de ciclagem térmica, atmosfera de combustão, condição de carga, necessidades de inspeção e prazo de entrega alvo. Informações técnicas completas ajudam o fornecedor a avaliar a imprimibilidade, o custo, a rota de acabamento e os requisitos de controle de qualidade.
Se precisar de suporte para cotação de peças personalizadas de Haynes 188, envie seus arquivos CAD, desenhos, quantidade, condições de aplicação, requisitos de acabamento, escopo de inspeção e meta de entrega para que a rota de fabricação correta possa ser avaliada através do Serviço de Impressão 3D.
